甘02J01 建筑用料及做法图集.pdf

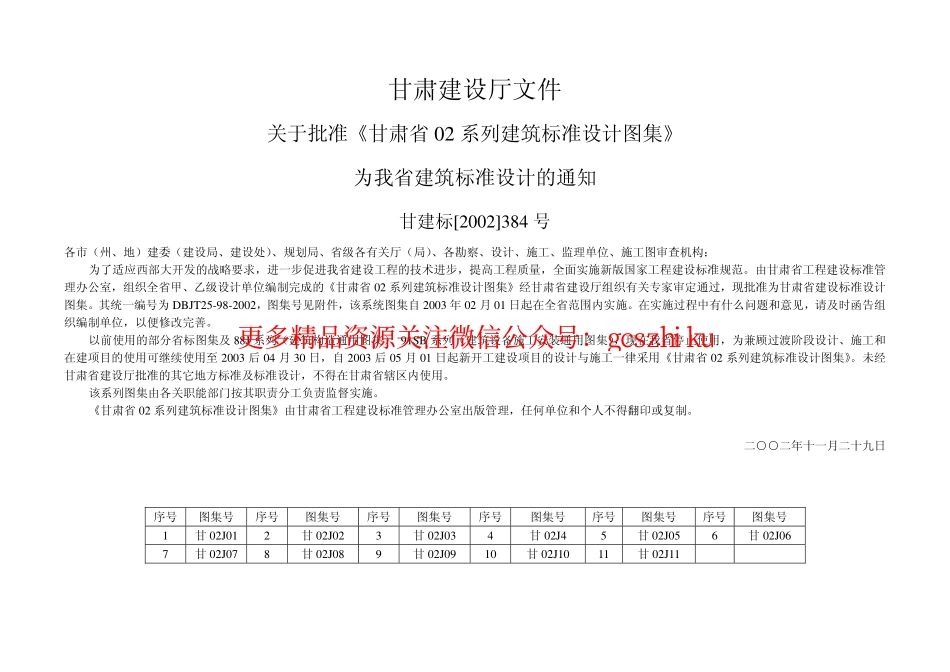

更多精品资源关注微信公众号：g cs z h i k u甘肃建设厅文件 关于批准甘肃省 02 系列建筑标准设计图集 为我省建筑标准设计的通知 甘建标2002384 号 各市（州、地）建委（建设局、建设处）、规划局、省级各有关厅（局）、各勘察、设计、施工、监理单位、施工图审查机构：为了适应西部大开发的战略要求，进一步促进我省建设工程的技术进步，提高工程质量，全面实施新版国家工程建设标准规范。由甘肃省工程建设标准管理办公室，组织全省甲、乙级设计单位编制完成的甘肃省 02 系列建筑标准设计图集经甘肃省建设厅组织有关专家审定通过，现批准为甘肃省建设标准设计图集。其统一编号为 DBJT25-98-2002，图集号见附件，该系统图集自 2003 年 02 月 01 日起在全省范围内实施。在实施过程中有什么问题和意见，请及时函告组织编制单位，以便修改完善。以前使用的部分省标图集及 88J 系列（建筑构造通用图集）、91SB 系列（建筑设备施工安装通用图集），现在我省停止使用，为兼顾过渡阶段设计、施工和在建项目的使用可继续使用至 2003 后 04 月 30 日，自 2003 后 05 月 01 日起新开工建设项目的设计与施工一律采用甘肃省 02 系列建筑标准设计图集。未经甘肃省建设厅批准的其它地方标准及标准设计，不得在甘肃省辖区内使用。该系列图集由各关职能部门按其职责分工负责监督实施。甘肃省 02 系列建筑标准设计图集由甘肃省工程建设标准管理办公室出版管理，任何单位和个人不得翻印或复制。二二年十一月二十九日 序号图集号 序号图集号 序号图集号 序号图集号 序号图集号 序号图集号 1 甘 02J01 2 甘 02J02 3 甘 02J03 4 甘 02J4 5 甘 02J05 6 甘 02J06 7 甘 02J07 8 甘 02J08 9 甘 02J09 10 甘 02J10 11 甘 02J11 更多精品资源关注微信公众号：g cs z h i k u建筑用料及做法 批准部门：甘肃省建设厅 批准文号：甘建标（2002）384 号 编制单位：兰州有色冶金设计研究院 统一编号：DBJT25-98-2002 实行日期：2003 年 02 月 01 日 图集号：甘 02J01 编制单位负责人：刘书礼 编制单位技术负责人：蒋毅 技术审定人：严季而 设计负责人：王安勤 目 录 目录 1 踢脚 90100 分册编制说明 23 墙裙做法选用表 101 道路、台阶、坡道做法选用表 45 墙裙 102113 道路 610 内墙面做法选用表 114116 台阶 1113 内墙面 117138 坡道 1418 顶棚做法选用表 139 散水 1920 顶棚 140154 外墙面做法选用表 21 油漆做法选用表 155 外墙面 2234 油漆 156160 楼、地面做法选用表 3538 屋面做法选用表 161 地面 3960 屋面做法说明 162168 楼面 6188 屋面 169184 踢脚做法选用表 89 图集号甘 02J01 图名 目录 页次 1 更多精品资源关注微信公众号：g cs z h i k u 分 册 编 制 说 明 一、本图集是按国家现行有关设计、施工及验收规范、标准等重新编制，适用于一般民用和工业建筑工程。二、本图集与甘 J02 系列建筑构造标准设计图集配合使用。三、本图集内“用料及做法”的项目编排是按建筑物从外至内、从下而上的次序进行，依次为：道路、台阶、坡道、散水（含墙身防潮层）、外墙面、地面、楼面、踢脚、墙裙、内墙面、顶棚、油漆、屋面。本图集内各项“用料及做法”的层次，均为从上到下，从外到里，从面层至底层为准。四、随着我国建筑业的飞速发展，各种新材料、新技术、新工艺的不断出现，特别是建筑材料品种、规格繁多，因此在本图集的“用料及做法”中，对有些建材产品的具体名称未作具体规定，如铺地砖、防水材料、建 筑胶、界面剂等，意使设计人员应根据工程实际，灵活选用合适的建材产品，为推广应用新技术、新材料创造条件。但设计人员选用的建材产品，必须经过技术鉴定，产品应具有生产许可证，特殊产品应由供货厂商负责指导施工，确保工程质量。五、道路、台阶、坡道、散水、地面等，做法中垫层材料均为 3:7 灰土，可根据现场材料供应情况以碎石或卵石灌 M2.5 混合砂浆代替；当地下水位在室外地坪以下 1.5 米以内是地，灰土垫层宜改为天然级配砂石夯实；素土碾压的压实系数为 0.93，素土夯实的压实系数为 0.9。六、地面做法中的垫层厚度是按一般民用与轻工业建筑要求编制，如用于较大荷载的地面（如书库、密集堆料仓库等），垫层厚度应按建筑地面设计规范GB50037-96 规定确定。七、楼面垫层用料做法中的轻集料混凝土（CL7.5），主要供敷设管线用，也兼有隔间作用，厚度应满足敷设管线要求，设计人可根据工程实际情况调整并注明。其材料可为水泥陶粒、1:6 水泥焦渣、水泥膨胀珍珠岩等，骨料品种由设计人定，其配制应符合轻集料混凝土技术规程JGJ51-90 有关要求。八、楼地面有排水要求时，应设坡面坡向地漏，当坡长3m 时，坡度为 1%，当坡长3m 时，坡度为 1%0.5%，但找坡层最高处与最低处落差不能30，当疏水面积较大时，可仅在排水地漏的一定范围内设置排水坡面。图集号甘 02J01 图名 分册编制说明 页次 2 更多精品资源关注微信公众号：g cs z h i k u 九、楼地面的防水层、防潮层，为合成高分子涂膜，可采用非集油聚氨酯涂料、硅橡胶涂料、水泥聚合物涂料等，由设计人选定。十、各做法中掺彷的建筑胶，设计人可参照本图集附录选定，其掺量及施工操作按各产品说明。外墙面做法中粘贴外墙饰面砖（锦砖、面砖）及碎拼薄大理石时采用的聚合物水泥砂浆及其勾缝材料应符合外墙饰面砖工程施工及验收规程JGJ126-2000 的有关规定。十一、做法选用方法（屋面另见屋面做法说明）本做法配合“建筑用料及做法表”使用，格式如下：建筑用料及做法表 项目 名称 编号 适用范围 备注 表内项目栏写入各类工程名称如：道路、台阶、坡道、散水、外墙等等，名称栏内将本图集名称栏内名称写入即可；在编号栏内写本图集内相应编号，如在该编号的名称栏内尚分 A、B、C 等不同做法，则选所需的并附在编号后即可，如“路 1A 表示”混凝土整体路面面层厚度为 120 厚，“外 3A”表示“水泥砂浆墙基层是砖墙”，用料及做法栏中需设计人定的内容应写入备注栏内。十二、本图集做法中所注厚度均为建筑构造的厚度不包括结构层厚度。十三、本图集中各项材料的做法配合比除注明者外均为体积比。十四、本图集所注尺寸均以毫米为单位。图集号甘 02J01 图名 分册编制说明 页次 3 更多精品资源关注微信公众号：g cs z h i k u 一、道路 编号 道路名称 页号 路 1 路 2 混凝土整体路面（车行道）混凝土整体路面（人行道）6 路 3 路 4 路 5 混凝土预制块路面（停车场、广场）预制混凝土连锁块路面（停车场）混凝土方格砖路面（人行道）7 路 6 路 7 路 8 路 9 拼碎大理石路面（庭园小路）卵石拼花路面（庭园小路）沥青混凝土路面（车行道）沥青石屑路面（人行道）8 路 10 路 11 花岗石路面（甬路、人行道）麻石（广场）砖路面（停车场、人行道）9 路 12 路 13 路 14 水泥方（花）格砖路面（甬路、人行道）缸砖路面（人行道）盲道砖路面（盲道）10 二、台阶 编号 台阶名称 页号 台 1 台 2 台 3 混凝土台阶 水泥台阶 铺地砖台阶 11 台 4 台 5 台 6 铺阶梯缸砖台阶 现制水磨石台阶 预制水磨石台阶 12 二、台阶 编号 台阶名称 页号 台 7 台 8 台 9 台 10 斩假石（剁斧石）台阶（抹面剁）斩假石（剁斧石）台阶（嵌入石子剁）铺石质板材台阶 花岗岩条石台阶 13 三、坡道 编号 坡道名称 页号 坡 1 坡 2 坡 3 水刷豆石坡道 水刷豆石坡道 水泥防滑坡道 14 坡 4 坡 5 坡 6 坡 7 水泥防滑坡道 水泥锯齿坡道 水泥锯齿坡道 花岗岩条石坡道 15 坡 8 坡 9 坡 10 花岗岩坡道 斩假石（剁斧石）坡道 斩假石（剁斧石）坡道 16 坡 11 坡 12 坡 13 混凝土坡道 混凝土坡道 架空混凝土坡道 17 坡 14 坡 15 铺地砖坡道 麻石（广场）砖坡道 18 图集号甘 02J01 图名 道路、台阶、坡道做法选用表 页次 4 更多精品资源关注微信公众号：g cs z h i k u 四、散水 编号 道路名称 页号 散 1 散 2 散 3 散 4 散 5 块石灌浆散水 水泥砂浆面层散水 混凝土散水 细石混凝土散水 花岗石铺面散水 19 散 6 潮 1 潮 2 潮 3 暗埋式混凝土散水 防水砂浆防潮层（掺防水剂）防水砂浆防潮层（掺微膨胀剂）钢筋混凝土防潮层 20 图集号甘 02J01 图名 道路、台阶、坡道做法选用表 页次 5 更多精品资源关注微信公众号：g cs z h i k u编号 名称 用料及做法 厚度 备注 路 1 混凝土整体路面（车行道）混凝土面层厚度A120 厚 B180 厚 C220 厚 1.C25 混凝土路面，分块现制，震捣密实，随打随抹平起毛，每块路面长度不大于 6m。留缝 1015 用沥青砂填实或涂沥青松木条板嵌缝路面，厚度由设计人定。2.20 厚粗砂隔离层，满铺刮平。3.300 厚 3:7 灰土分两层夯实。4.路基按路宽根据设计标高找好纵坡，平整地面后碾压压实系数0.93（环刀取样）。5.道牙顶面高出路面 150，道牙材质有混凝土和花岗岩二种，是否设置，何种材质，由设计人选择确定另作说明。440（500）（540）1.横坡 11.5%。2.路面厚度根据行车类别，由设计人定。小汽车 120 厚 卡 车 180 厚 大客车 220 厚 路 2 混凝土整体路面（人行道）1.60 厚 C20 混凝土路面，分块现制，震捣密实，随打随抹平，每块路面长度不大于 6m，留缝 10 宽用沥青砂填实。2.150 厚 3:7 灰土夯实。3.素土夯实。210 横坡 2%，设置道牙。图集号甘 02J01 图名 道路 页次 6 更多精品资源关注微信公众号：g cs z h i k u编号 名称 用料及做法 厚度 备注 路 3 混凝土预制块路面（停车场、广场）1.495495100 预制 C25 混凝土方砖，干砂灌缝，洒水使砂沉实。2.25 厚 M5 混合砂浆结合层。3.300 厚 3:7 灰土分两层夯实。4.路基土壤碾压压实系数0.93（环刀取样）。425 路 4 预制混凝土连锁块路面（停车场）1.6080 厚预制异形混凝土连锁砌块干砂填缝（铺置于平整后的砂层上，再用强力震动压实机，压实压平）。2.25 厚粗砂垫层。3.300 厚 3:7 灰土分两层夯实。4.路基土壤碾压密实，压实系数0.93（环刀取样）。385（405）1.混凝土连锁砌块（成品）强度可达 3KN/。2.面层色彩组合图案及厚度由设计人定，要设道牙。路 5 混凝土方格砖路面（人行道）1.25025050 预制 C25 混凝土方砖，干砂扫缝，洒水使砂沉实。2.25 厚 M5 混合砂浆结合层。3.150 厚 3:7 灰土夯实。4.素土夯实。225 要设道牙。图集号甘 02J01 图名 道路 页次 7 更多精品资源关注微信公众号：g cs z h i k u编号 名称 用料及做法 厚度 备注 路 6 拼碎大理石路面（庭园小路）1.1:2 水泥砂浆灌缝，表面平整。2.20 厚碎大理石块稀铺，深浅色错开。3.25 厚 1:3 干硬性水泥砂浆。4.50 厚 C15 混凝土。5.150 厚 3:7 灰土夯实。6.素土夯实。245 路 7 卵石拼花路面（庭园小路）1.60 厚 C20 细石混凝土嵌砌卵石面层。2.20 厚粗砂垫层。3.150 厚 3:7 灰土夯实。4.素土夯实。230 路 8 沥青混凝土路面（车行道）1.50 厚沥青混凝土面层碾压密实。2.60 厚碎石结合层。3.300 厚 3:7 灰土垫层分两层夯实。4.路基土壤碾压压实系数0
