GB50038-2005 人民防空地下室设计规范.pdf

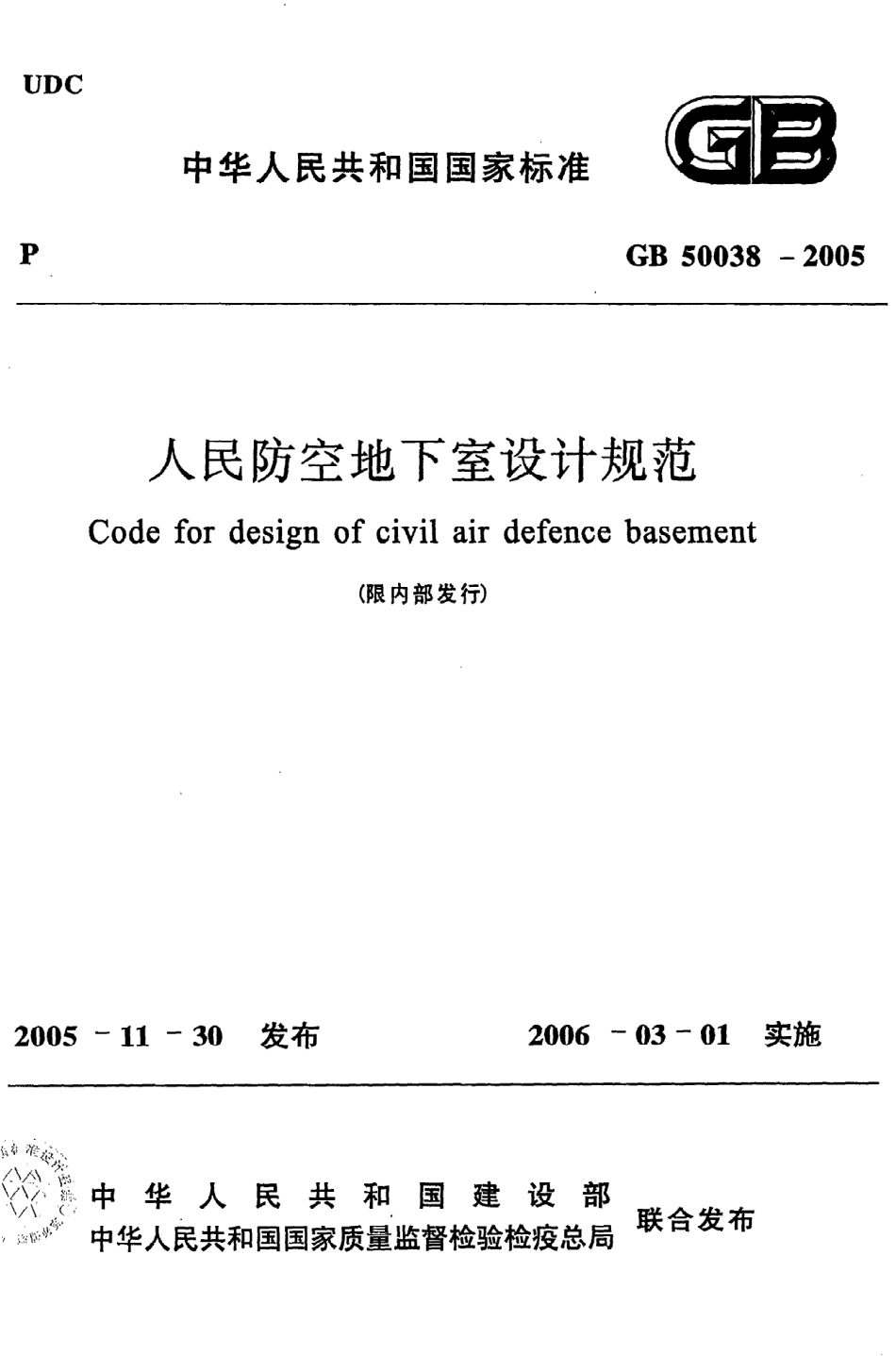

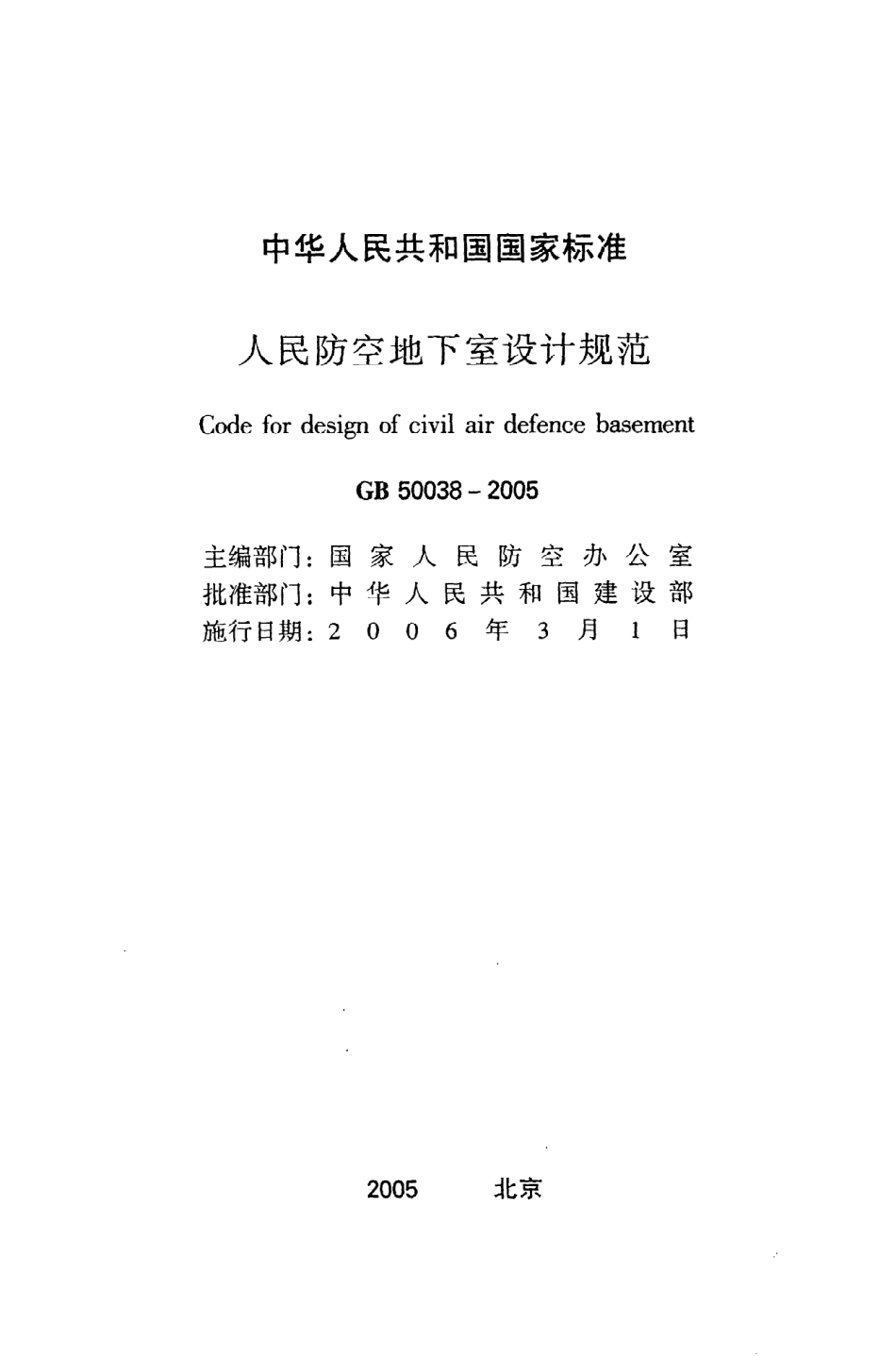

U D C中华人民共和 国 国家标准PG B5 0 0 3 8一2 0 0 5人民防空地下室设计规范C odedesignofcivilairdefencebasement（限内部发行）2 0 0 5一1 1发布2 0 0 6一0 3一0 1实施r0fo、-3井 娜丫扩7、冬兮 莎衬卜中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准人 民防空地 下 室设计规范C odefordesi,of civilairdefencebasementG B 5 0 0 3 8一2 0 0 5主编部门：国 家 人民防 空 办 公室批准部门：中 华人民共和国 建 设 部施行日期：200 6年3月1日2 0 0 5北京中华人民共和国建设部公告第3 9 0号建设部关于发布国家标准人民防空地下室设计规范的公告现批准 人民防空地下室设计规范为国家标准，编号为G B 5 0 0 3 8一2加 5，自2 仪巧年3月1日起实施。其中，第3.1.3、3.2.1 3、3.2.1 53.6.6(2、3）、3.3.1(l）、3.3.63.7.2、4.1.3、4.1.7(l、2）、3.3.1 8、2.1 6、2.9、5.3.3、5.46.2.6、6.2、4.1 39.1、4.11.73.3.2 6、4.11.1 7、2、3）、6.5,9、7.2.1 0必须严格执行。时废止。7.2.1 1、7.3.4、7.6.6条（款）为强制性条文，原 人 民防空地下室设计规范G B 5 0 0 3 8一9 4同J勺，中华人民共和国建设部2 0 0 5年1 1月3 0日盏名心 卜月 lJ吕本规范是根据建设部 2 0 0 5年工程建设标准规范制订、修订计划（第一批）和国家人 民防空办公室 人 民防空科学技术研究第十个五年计划的要求，由中国建筑设计研究院会同有关设计、科研和高等院校等单位对国家标准 人 民防空地下室设计规范（G B 5 0 0 3 8一9 4）进行全面修订而成。本规范共分七章和八个附录，其主要技术 内容有：1总则；2术语和符号；3建筑；4结构；5采暖通风与空气调节；6给水、排水；7电气。本规范修订的主要内容有：依据现行 人民防空工程战术技术要求，本规范将防空地下室划分为甲、乙两类，对有关战时防御的武器以及防护要求、平战结合等方面的条款进行了全面地修改和补充；并且根据有关的现行国家强制性标准的规定，对本规范中的相关标准和要求进行了修改。本规范以黑体字标志的条文为强制性条文，必须严格执行。本规范由建设部负责管理和对强制性条文的解释，由国家人民防空力、公室负责日常管理，由中国建筑设计研究院负责具体技术内容的解释。本规范在执行过程中，如发现需要修改和补充之处，请将意见和有关资料寄送中国建筑设计研究院（集团）中国建筑标准设计研 究 院（地址：北 京 市 车 公 庄 大 街1 9号，邮 政 编码：l(X协料），以便今后修订时参考。本规范的主编单位、参编单位和主要起草人：主编单位：中国建筑设计研究院参编单位：解放军理 工大学工程兵工程学院上海市地下建筑设计研究院了总参工程兵第四设计研究院北京市建筑设计研究院天津市人民防空办公室总参工程兵科研三所主要起草人：王焕东张瑞龙郭海林丁志斌陈志龙姚长庆范仲兴柳锦春夏弘正于晓音邵绮梁敏芬陆饮方宋孝春肖泉生贾苇方磊孙兰程伯轩目次1总则 ，12术语和符号 ”22.1术语 ，22.2符号 ，93建筑 1 13.1一般规定，n3.2主体 ，1 33.3出人口 ，2 23.4通风口、水电口 一3 83.5辅助房间 ，4 43.6柴油电站 ，4 63.7防护功能平战转换 ，4 73.8防水 ，4 93.9内部装修 ，5 04结构 ，一5 14.1一般规定 5 14.2材料 ，5 24.3常规武器地面爆炸空气冲击波、土中压缩波参数5 34.4核武器爆炸地 面空气冲击波、土中压缩波参数，5 54.5核武器爆炸动荷载 ，6 04.6结构动力计算 6 54.7常规武器爆炸动荷载作用下结构等效静荷载，6 84.8核武器爆炸动荷载作用下常用结构等效静荷载 7 64.9荷载组合 ，854.1 0内力分析和截面设计 ，88-1-4.n构造规定 一9 14.1 2平战转换设计 ，一9 85采暖通风与空气调节 1 0 35.1一般规定 ，1 0 35.2防护通风 一1 0 35.3平战结合及平战功能转换 ，1 1 45.4采暖 ，1 1 75.5自然通风和机械通风 ，1 1 85.6空气调节 ，1 1 95.7柴油电站的通风 1 2 06给水、排水 ，1 2 26.1一般规定 ，1 2 26.2给水 1 2 26.3排水 ，1 2 56.4洗消 1 2 96.5柴油电站的给排水及供油 1 3 06.6平战转换 ，1 3 27电气 ，1 3 37.1一般规定 ，一1 3 37.2电源 ，1 3 37.3配电 ，一1 3 87.4线路敷设 1 3 97.5照明，1 4 07.6接地 ，1 4 37.7柴油电站 ，1 4 57.8通信 ，1 4 7附录A常用扩散室、扩散箱的内部空间最小尺寸 1 4 9附录B常规武器地面爆炸动荷载 ，巧1附录C常用结构构件对称型基本 自振圆频率计算 1 5 7附录D无梁楼盖设计要点 一1 6 1一2一附录E钢筋混凝土反梁设计要点 1 6 5附录F消波系统，1 6 7附录G浅埋防空地下室围护结构传热量计算 1 6 9附录H深埋防空地下室围护结构传热量计算 ，1 81本规范用词说明 ，一1 89条文说明 ，1 9 11总则1.0.1为使人民防空地 下室（以下简称防空地 下室）设计符合战时及平时的功能要求，做到安全、适用、经济、合理，依据现行的 人民防空工程战术技术要求制定本规范。1.0.2本规范适用于新建或改建的属于下列抗力级别范围内的甲、乙类防空地下室以及居住小区内的结合民用建筑易地修建的甲、乙类单建掘开式人防工程设计。1防常规武器抗力级别5级和6级（以下分别简称为常5级和常6级）;2防核武器抗力级别4级、4 B级、5级、6级和6 B级（以下分别简称为核4级、核4 B级、核5级、核6级和核6 B级）。注：本规范中对“防空地下室”的各项要求和规定，除注明者外均适用于居住小区内的结合民用建筑易地修建的单建掘开式人防工程。1.0.3防空地下室设计必须贯彻“长期准备、重点建设、平战结合”的方针，并应坚持人防建设与经济建设协调发展、与城市建设相结合的原则。在平面布置、结构选型、通风防潮、给水排水和供电照明等方面，应采取相应措施使其在确保战备效益的前提下，充分发挥社会效益和经济效益。1.0.4甲类防空地 下 室设计必须满足其预定的战时对核武器、常规武器和生化武器的各项防护要求。乙类防空地下室设计必须满足其预定的战时对常规武器和生化武器的各项防护要求。1.0.5防空地下室设计除应符合本规范外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1平时peacetime和平时期的简称。国家或地区既无战争又无明显战争威胁的时期。2.1.2战时W artime战争时期的简称。国家或地 区自开始转人战争状态直至战争结束的时期。2.1.3临战时imnlinenceof?临战时期的简称。国家或地区自明确进入战前准备状态直至战争开始之前的时期。2.1.4防空地下室airdefencebasement具有预定战时防空功能的地下室。在房屋中室内地平面低于室外地平面的高度超过该房间净高1/2的为地下室。2.1.5指挥工程colnlnandworks保障人防指挥机关战时工作的人防工程（包括防空地下室）。2.1.6医疗救护工程worksof medic欲treatrneniandrescue战时对伤员独立进行早期救治工作的人防工程（包括防空地下室）。按照医疗分级和任务的不同，医疗救护工程可分为中心医院、急救医院和救护站等。2.1.7防空专业队工程worksO f serviceteamforcivilairdefence保障防空专业队掩蔽和执行某些勤务的人防工程（包括防空地下室），一般称防空专业队掩蔽所。一个完整的防空专业队掩蔽所一般包括专业队队员掩蔽部和专业队装备（车辆）掩蔽部两个部分。但在 目前的人防工程建设中，也可以将两个部分分开单独修建。2防空专业队系指按专业组成的担负人民防空勤务的组织，其中包括抢险抢修、医疗救护、消防、防化防疫、通信、运输、治安等专业队。2.1.8人员掩蔽工程peoonnelshelter主要用于保障人员掩蔽的人防工程（包括防空地下室）。按照战时掩蔽人员的作用，人员掩蔽工程共分为两等：一等人员掩蔽所，指供战时坚持工作的政府机关、城市生活重要保障部门（电信、供电、供气、供水、食品等）、重要厂矿企业和其它战时有人员进出要求的人员掩蔽工程；二等人员掩蔽所，指战时留城的普通居民掩蔽所。2.1.9配套工程indemnificatoryworks系指战时的保障性人防工程（即指挥工程、医疗救护工程、防空专业队工程和人员掩蔽工程以外的人防工程总合），主要包括区域电站、区域供水站、人防物资库、人防汽车库、食品站、生产车间、人防交通干（支）道、警报站、核生化监测中心等工程。2.1.1 0冲击波shockwave空气冲击波的简称。武器爆炸在空气中形成的具有空气参数强间断面的纵波。2.1.1 1冲击波超压卯sitivepressureofshockwave冲击波压缩区内超过周围大气压的压力值。2.1.1 2地面超压surfa,e砂sitivepressure系指防空地下室室外地面的冲击波超压峰值。2.1.1 3土中压缩波co呷ressivewavein5 0 1 1武器爆炸作用下，在土中传播并使其受到压缩的波。2.1.1 4主体mainpart防空地下室中能满足战时防护及其主要功能要求的部分。对于有防毒要求的防空地下室，其主体指最里面一道密闭门以内的部分。2.1,1 5清洁区airtightspace3防空地下室中能抵御预定的爆炸动荷载作用，且满足防毒要求的区域。2.1.1 6染毒区airtightlesss卯ce防空地下室中能抵御预定的爆炸动荷载作用，但允许染毒的区域。2.1.1 7防护单元protectiveunit在防空地下室中，其防护设施和内部设备均能 自成体系的使用空间。2.1.1 8抗爆单元anti一bolnbunit在防空地下室（或防护单元）中，用抗爆隔墙分隔的使用空间。2.1.1 9单元间平时通行口peacetimeconnectedentrance为满足平时使用需要，在防护单元隔墙上开设 的供平时通行、战时封堵的孔口。2.1.2 0人防围护结构surroundingS tructureforC ivilairdefence防空地下室中承受空气冲击波或土中压缩波直接作用的顶板、墙体和底板的总称。2.1.2 1外墙伴riphe汀partitionwall防空地下室中一侧与室外岩土接触，直接承受土中压缩波作用的墙体。2.1.2 2临空墙blastproofpartitionw滋l一侧直接受空气冲击波作用，另一侧为防空地下室内部的墙体。2.1.2 3口部gateway防空地下室的主体与地表面，或与其它地下建筑的连接部分。对于有防毒要求的防空地下室，其口部指最里 面一道密闭门以外的部分，如扩散室、密闭通道、防毒通道、洗消间（简易洗消间）、除尘室、滤毒室和竖井、防护密闭门以外的通道等。2.1.2 4室外出人口outsideentrance通道的出地 面段（无防护顶盖段）位于防空地下室上部建筑4投影范围以外的出人口。2.1.2 5室内出人口indoorentrance通道的出地面段（无防护顶盖段）位于防空地下室上部建筑投影范围以内的出入口。2.1.2 6连通口connectedentranC e在地面以下与其它人防工程（包括防空地下室）相连通的出人口。2.1.2 7主要出人口姗inent?e战时空袭前、空袭后，人员或车辆进出较有保障，且使用较为方便的出人口。2.1.2 8次要出人口second娜entrance战时主要供
