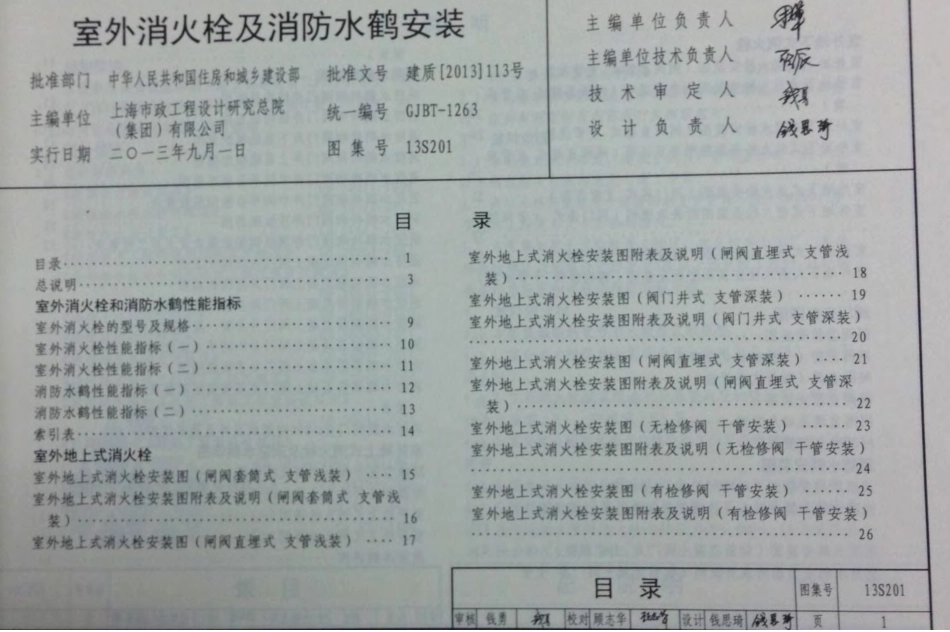

13S201 室外消火栓及消防水鹤安装.pdf

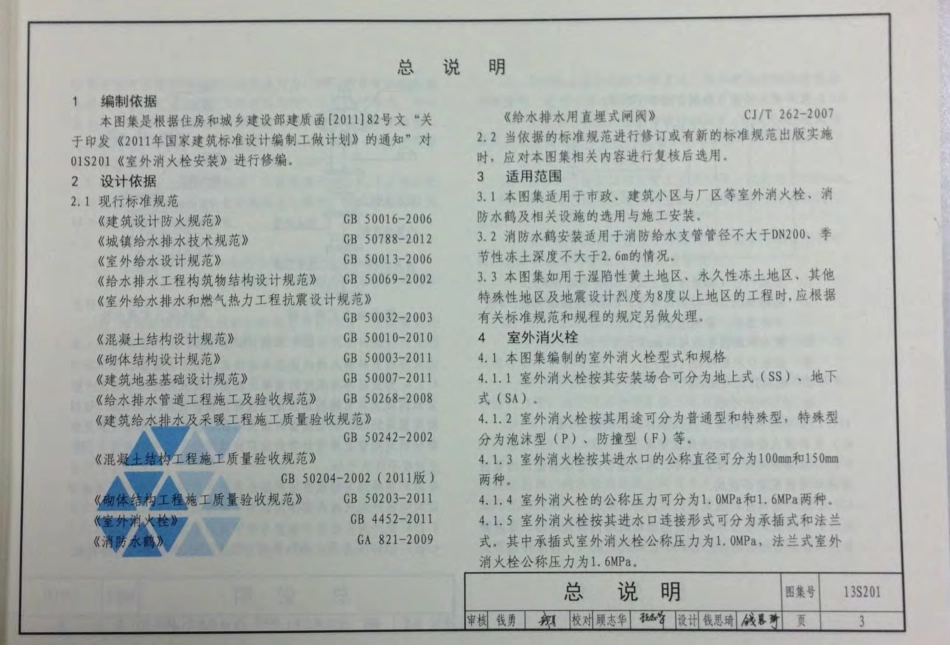

总说明1编制依据本图集是根据住房和城乡建设部建质函201182号文“关给水排水用直埋式阔阀CJ/T262-2007于印发2011年国家建筑标准设计编制工做计划的通知”对2.2当依据的标准规范进行修订或有新的标准规范出版实施01S201室外消火栓安装进行修编，时，应对本图集相关内容进行复核后选用。2设计依据3适用范围2.1现行标准规范3.1本图集适用于市政、建筑小区与厂区等室外消火栓、消建筑设计防火规范GB50016-2006防水鹤及相关设施的选用与施工安装城镇给水排水技术规范GB50788-20123.2消防水鹤安装适用于消防给水支管管径不大于D200、季室外给水设计规范GB50013-2006节性冻土深度不大于2.6m的情况给水排水工程构筑物结构设计规范GB50069-20023.3本图集如用于湿陷性黄土地区、水久性冻土地区，其他室外给水排水和燃气热力工程抗震设计规范特殊性地区及地震设计烈度为8度以上地区的工程时，应根据GB50032-2003有关标准规范和规程的规定另做处理】混凝土结构设计规范GB50010-20104室外消火栓砌体结构设计规范GB50003-20114.1本图集编制的室外消火栓型式和规格建筑地基基础设计规范GB50007-20114.1.1室外消火栓按其安装场合可分为地上式(SS)、地下给水排水管道工程施工及验收规范GB50268-2008式(SA).建筑给水排水及采暖工程施工质量验收规范4.1.2室外消火栓按其用途可分为普通型和特殊型，特殊型GB50242-2002分为泡沫型(P)、防撞型(F)等.混凝土结构工程施工质量验收规范4.1.3室外消火栓按其进水口的公称直径可分为100mm和150mmGB50204-2002(2011版)两种。砌体结为工程施工质量验收规范GB50203-20114.1.4室外消火栓的公称压力可分为1.0MPa和1.6MPa两种.室外消火栓GB4452-20114.1.5室外消火栓按其进水口连接形式可分为承插式和法兰消GA821-2009式。其中承插式室外消火栓公称压力为1.0MPa,法兰式室外消火栓公称压力为1.6MPa,总说明图集号13S201审樹钱勇知校对顾志华%设计钱思琦战悬新注明外采用承插刚性连接。公称压力为1.6MPa的弯管底座与给(2)室外地上式消火栓下部直埋，检修闸阀设闸阀套简或水管道、给水管道相互之间除特别注明外采用法兰连接。公称闸阀直埋。适用于冰冻深度不大于200mm。压力为1.0MPa、1.6MPa的弯管底座与塑料及钢制给水管道相互(3)室外地下式消火栓上部设砖砌井室，下部直埋，检修闸之间采用法兰连接。法兰连接尺寸执行国家标准水及燃气管阀设闸阀套筒或闸阀直埋。适用于冰冻深度不大于400mm。道用球墨铸铁管、管件和附件GB/T13295。4.3.4室外消火栓支管深装4.2.8防撞型室外消火栓特点：防撞型室外地上式消火栓在受(1)室外消火栓安装在支管上且支管覆土深度大于1000mm。外力撞击发生断裂时，只允许断裂某一部件，栓体和阀体应完(2)室外地上式消火栓下部直埋，检修闸阀设闸井或阀门好无损，阀座应无渗漏现象。直埋。4.2.9泡沫型室外消火栓特点(3)室外地下式消火栓位于井室内，在栓体下部设有检修(1)泡沫型室外消火栓适用于泡沫消防管网系统。阀。消火栓通过弯管底座与给水支管连接。(2)泡沫型室外消火栓的阀杆、阀杆螺母、导管、导杆和4.3.5室外消火栓干管安装连接销应采用不锈钢材料。(1)室外消火栓安装在给水干管上。(3)泡沫型室外消火栓的公称压力为1.6MPa。泡沫型室外(2)室外地上式消火栓：消火栓的弯管底座与给水管道，给水管道相互之间除特别注明无检修阀干管安装：消火栓下部直埋，通过消火栓外采用法兰连接。三通与给水干管连接。4.3室外消火栓的安装形式及要求有检修阀干管安装：消火栓下部直埋，设有检修阀4.3.1室外消火栓的安装形式分为支管安装和干管安装。支管和阀门井室，通过弯头和消火栓三通与给水干管连接。安装又分为浅装和深装。室外地上式消火栓的干管安装形式根(3)室外地下式消火栓位于井室内，在栓体下部设有检修据是否设有检修蝶阀和阀门井室分为无检修阀干管安装和有检阀，通过消火栓三通与给水干管连接。修阀干管安装4.3.6使用本图集时，圆（矩）形立式阀门井的做法和要求详4.3.2室外消火栓给水管道覆土深度的选择应考虑地面荷载等见国标图集，砖和钢筋混凝土阀门井详见05S502室外给水管因素,并需使室外消火栓泄水口位于冰冻线以下。道附属构筑物；混凝土模块阀门井详见12SS508混凝土模4.3.3室外消火栓支管浅装:块式室外给水管道附属构筑物，穿墙做法采用柔性。井盖及(1)室外消火栓安装在支管上且管道覆土深度不大于1000mm。支座、保温井口、爬梯等做法和要求详见图标图集97S501-1总说明图集号13S201审核钱勇校对顾志华顾志设计钱思琦钱思页5
