16 G101 05 第六 楼梯

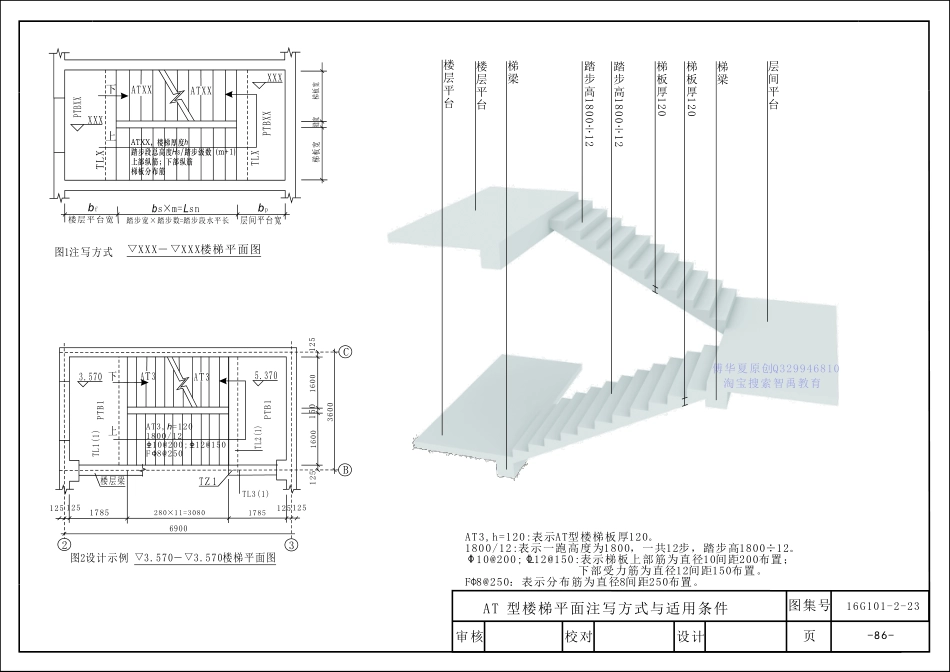

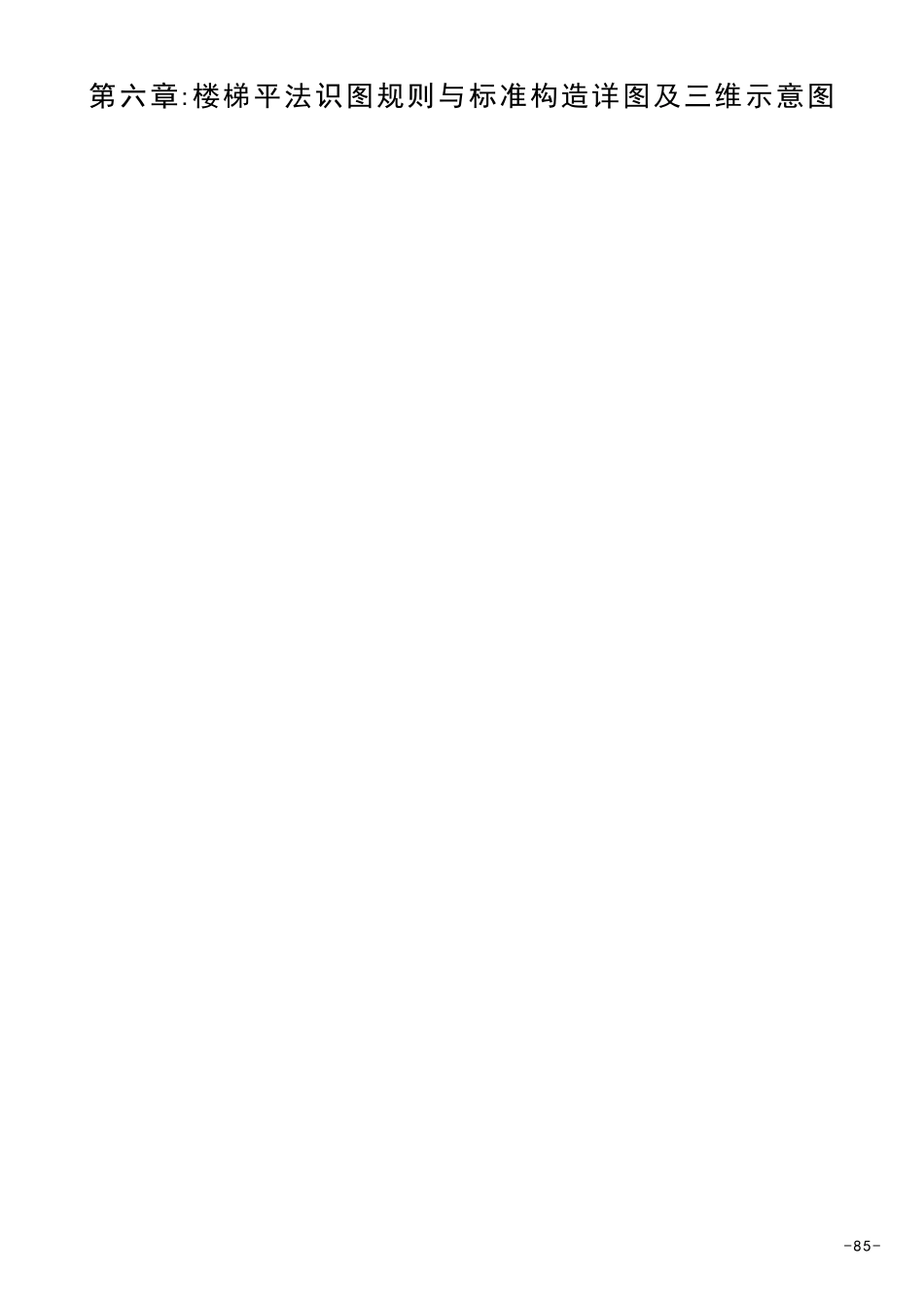

第六章:楼梯平法识图规则与标准构造详图及三维示意图-85-86-审核校对设计页图集号16G101-2-23AT 型楼梯平面注写方式与适用条件楼层平台踏步高180012层间平台梯板厚120梯梁AT3,h=120:表示AT型楼梯板厚1201800/12:表示一跑高度为1800,一共12步,踏步高18001210200;12150:表示梯板上部筋为直径10间距200布置;下部受力筋为直径12间距150布置F 8250:表示分布筋为直径8间距250布置。楼层平台梯梁踏步高180012梯板厚120PTBXXXXX下上TLXATXXATXXPTBXXXXXTLXATXX,楼梯厚度h踏步段总高度HS/踏步级数(m+1)上部纵筋;下部纵筋梯板分布筋bfbsm=Lsnbp楼层平台宽踏步宽踏步数=踏步段水平长层间平台宽梯板宽缝宽梯板宽图1注写方式XXXXXX楼梯平面图下上TL1(1)A 3A 3PTB1TL2(1)5.3703.570PTB1AT3,h=1201800/12C10200;C12150FA8250楼层梁T 1TL3(1)1785125125125 125178528011=3080690023BC125160015016001253600图2设计示例3.5703.570楼梯平面图TTZ-87-审核校对设计页图集号16G101-2-23AT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯层间平台梯板厚120踏步高180012楼层平台梯梁楼层平台楼层平台梯梁楼层平台梯板厚120踏步高180012楼层平台梯梁楼层平台梯梁楼层平台梯板厚120踏步高180012楼层平台梯梁层间平台梯梁梯梁梯梁ATXX,楼梯厚度h踏步段总高度HS/踏步级数(m+1)上部纵筋;下部纵筋梯板分布筋ATXXATXXATXX图5 剪刀楼梯上上楼层梯梁楼层梯梁梯梁上上ATXXATXXATXX,楼梯厚度h踏步段总高度HS/踏步级数(m+1)上部纵筋;下部纵筋梯板分布筋ATXX层间梯梁楼层梯梁上上图4 交叉楼梯无层间平台板ATXX上下上ATXXATXX,楼梯厚度h踏步段总高度HS/踏步级数(m+1)上部纵筋;下部纵筋梯板分布筋层间梯梁楼层梯梁图3 双分平行楼梯-88-审核校对设计页图集号16G101-2-24注:1.当采用HPB300光面钢筋时,除梯板上部纵筋的跨内端头做90直角弯钩外,所有末端做180的弯钩。2.图中上部纵筋锚固长度0.35Lab用于设计按铰接的情况,括号内数据0.6Lab用于设计考虑充分发挥钢筋抗拉强度的情况,具体工程中设计应指明采用何种情况。3.上部纵筋有条件时可直接伸入平台板内锚固,如图中虚线所示。4.上部纵筋需伸至支座对边再向下弯折。低端梯梁锚入长度5d且至少伸过支座中线弯锚长度15d上部纵筋下部纵筋梯板分布筋上部纵筋高端梯梁AT 型楼梯板配筋构造下部分布筋采用弯锚形式/也可直锚见平面图采用弯锚形式/也可直锚见平面图hs(m+1)=Hs踏步段高度Ln/4梯板分布筋上部纵筋上部纵筋0.35Lab(0.6Lab)15d低端梯梁5d且至少伸过支座中线下部纵筋 5d且至少伸过支座中线15d0.35Lab(0.6Lab)La高端梯梁Ln/4bbh(梯板厚度)bsm=Ln梯板跨度hsbsA 型楼梯板配构造筋T-89-审核校对设计页图集号16G101-2-25注:1.BT型楼梯的适用条件为:两梯梁之间的矩形梯板由低端平板和踏步段构成,两部分的一端各自以梯梁为支座。凡是满足该条件的楼梯均可为BT型如页双跑楼梯(图1及图2)双分平行楼梯(图3)。交叉楼梯(图4)和剪刀楼梯(图5)等。2.BT型楼梯平面注写方式如图1所示,其中:集中注写的内容有5项,第1项为楼梯类型代号与序号BTXX;第2项为梯板厚度h;第3项为踏步段总高Hs/踏步级数(m+1);第4项为上部纵筋及下部纵筋;第5项为梯板分布筋 设计示例如图23.梯板的分布钢筋可直接标注,也可统一说明4.平台板PTB,楼梯TL,梯柱TZ配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图(现浇混凝土框架柱,剪力墙,梁,板)】11G101-1标注。,。BT 型楼梯平面注写方式与适用条件楼层平台踏步高160010梯板厚120层间平台梯梁BT3,h=120:表示BT型楼梯板厚1201600/10:表示一跑高度为1600,一共10步,踏步高10200;12150:表示梯板上部筋为直径10间距200布置;下部受力筋为直径12间距150布置F 8250:表示分布筋为直径8间距250布置。160010。梯梁楼层平台梯梁踏步高160010梯板厚120PTBXXXXX下上TLXATXXATXXPTBXXXXXTLXBTXX,楼梯厚度h踏步段总高度HS/踏步级数(m+1)上部纵筋;下部纵筋梯板分布筋bfbsm=Lsnbp楼层平台宽踏步宽踏步数=踏步段水平长层间平台宽梯板宽缝宽梯板宽图1注写方式XXXXXX楼梯平面图下上TL1(1)B 3B 3PTB1TL2(1)5.1703.570PTB1BT3,h=1201600/10C10200;C12150FA8250楼层梁T 1TL3(1)1785125125125 12517852809=2520690023BC125160015016001253600图2设计示例3.5703.170楼梯平面图平板长LlnTTZ560-90-审核校对设计页图集号16G101-2-25楼层平台层间平台楼层平台梯梁楼层平台踏步高160010梯梁层间平台梯板厚120梯梁梯梁楼层平台梯板厚120踏步高160010楼层平台层间平台梯梁踏步高160010梯梁梯板厚120梯梁楼层平台梯梁BTXXBTXX上上下下上上BTXXBTXXBTXX,楼梯厚度h踏步段总高度HS/踏步级数(m+1)上部纵筋;下部纵筋梯板分布筋层间梯梁层间梯梁楼层梯梁楼层梯梁图3 双分平行楼梯图3 双分平行楼梯BTXXBTXXBTXX层间梯梁楼层梯梁上上图4 交叉楼梯无层间平台板BTXX,楼梯厚度h踏步段总高度HS/踏步级数(m+1)上部纵筋;下部纵筋梯板分布筋BTXX,楼梯厚度h踏步段总高度HS/踏步级数(m+1)上部纵筋;下部纵筋梯板分布筋BTXXBTXXBTXX图5 剪刀楼梯上上楼层梯梁楼层梯梁梯梁上上BT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯-91-注:1.当采用HPB300光面钢筋时,除梯板上部纵筋的跨内端头做90直角弯钩外,所有末端做180的弯钩。2.图中上部纵筋锚固长度0.35Lab用于设计按铰接的情况,括号内数据0.6Lab用于设计考虑充分发挥钢筋抗拉强度的情况,具体工程中设计应指明采用何种情况。3.上部纵筋有条件时可直接伸入平台板内锚固,如图中虚线所示。4.上部纵筋需伸至支座对边再向下弯折。高端梯梁上部纵筋梯板分布筋下部纵筋上部纵筋弯锚长度15d锚入长度5d且至少伸过支座中线低端梯梁审核校对设计页图集号16G101-2-26BT 型楼梯板配筋构造采用弯锚形式/也可直锚见平面图La5d,b/2hLaLa20d15d LLn低端平板长踏步段水平长Lsn(=dsm)hs(m+1)=Hs踏步段高度Ln/4梯板分布筋上部纵筋上部纵筋0.35Lab(0.6Lab)低端梯梁下部纵筋 5d且至少伸过支座中线15d0.35Lab(0.6Lab)La高端梯梁Ln/4bbh(梯板厚度)Ln梯板跨度hsbsA 型楼梯板配构造筋T-92-注:1.CT型楼梯的适用条件为:两梯梁之间的矩形梯板由低端平板和踏步段构成,两部分的一端各自以梯梁为支座。凡是满足该条件的楼梯均可为CT型如双跑楼梯(图1及图2)双分平行楼梯(图3)。交叉楼梯(图4)和剪刀楼梯(图5)等。2.CT型楼梯平面注写方式如图1所示,其中:集中注写的内容有5项,第1项为楼梯类型代号与序号CTXX;第2项为梯板厚度h;第3项为踏步段总高Hs/踏步级数(m+1);第4项为上部纵筋及下部纵筋;第5项为梯板分布筋。设计示例如图2。3.梯板的分布钢筋可直接标注,也可统一说明。4.平台板PTB,楼梯TL,梯柱TZ配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图(现浇混凝土框架柱,剪力墙,梁,板)】11G101-1标注。CT 型楼梯平面注写方式与适用条件层间平台踏步高160010楼层平台梯梁审核校对设计页图集号16G101-2-27CT3,h=120:表示CT型楼梯板厚1201600/10:表示一跑高度为1600,一共10步,踏步高16001012200;12150:表示梯板上部筋为直径12的HRB400级钢筋间距200布置;下部受力筋为直径12间距150布置F 8250:表示分布筋为直径8的间距250布置。HRB400级钢筋。HPB300级钢筋。梯板厚120梯梁梯梁楼层平台560下上TL1(1)C 3C 3PTB1TL2(1)5.1703.570PTB1CT3,h=1201600/10C12200;C12150FA8250楼层梁T 1TL3(1)1785125125125 12517852809=2520690023BC125160015016001253600图2设计示例3.5703.170楼梯平面图PTBXXXXX下上TLXCTXXCTXXPTBXXXXXTLXCTXX,楼梯厚度h踏步段总高度HS/踏步级数(m+1)上部纵筋;下部纵筋梯板分布筋bfbsm=Lsnbp楼层平台宽踏步宽踏步数=踏步段水平长层间平台宽梯板宽缝宽梯板宽图1注写方式XXXXXX楼梯平面图LhnZTT-93-审核校对设计页图集号16G101-2-27层间平台楼层平台梯梁楼层平台梯梁踏步高160010梯板厚120层间平台梯梁楼层平台梯梁楼层平台踏步高160010梯板厚120梯梁楼层平台CTXX,楼梯厚度h踏步段总高度HS/踏步级数(m+1)上部纵筋;下部纵筋梯板分布筋CTXXCTXXCTXX图5 剪刀楼梯上上楼层梯梁楼层梯梁梯梁上上CTXXCTXXCTXX,楼梯厚度h踏步段总高度HS/踏步级数(m+1)上部纵筋;下部纵筋梯板分布筋CTXX层间梯梁楼层梯梁上上图4 交叉楼梯无层间平台板CTXXCTXX上上下下上上CTXXCTXXCTXX,楼梯厚度h踏步段总高度HS/踏步级数(m+1)上部纵筋;下部纵筋梯板分布筋层间梯梁层间梯梁楼层梯梁楼层梯梁图3 双分平行楼梯图3 双分平行楼梯层间平台楼层平台梯梁楼层平台梯梁踏步高160010梯板厚120梯梁梯梁CT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯-94-审核校对设计页图集号16G101-2-28注:1.当采用HPB300光面钢筋时,除梯板上部纵筋的跨内端头做90直角弯钩外,所有末端做180的弯钩。2.图中上部纵筋锚固长度0.35Lab用于设计按铰接的情况,括号内数据0.6Lab用于设计考虑充分发挥钢筋抗拉强度的情况,具体工程中设计应指明采用何种情况。3.上部纵筋有条件时可直接伸入平台板内锚固,如图中虚线所示。4.上部纵筋需伸至支座对边再向下弯折。上部纵筋梯板分布筋下部纵筋上部纵筋弯锚长度15d锚入长度5d且至少伸过支座中线低端梯梁高端梯梁Ct型楼梯板配筋构造采用弯锚形式/也可直锚见平面图hs(m+1)=Hs踏步段高度Ln/4梯板分布筋上部纵筋上部纵筋0.35Lab(0.6Lab)15d低端梯梁5d且至少伸过支座中线下部纵筋15d0.35Lab(0.6Lab)La高端梯梁Ln/4bbh(梯板厚度)bsm=Lsn踏步段水平长hsbsC 型楼梯板配构造筋Lsn/5h5d,b/2下部纵筋LaLa Lhn高端平板长 Ln梯板跨度T-95-注:1.DT型楼梯的适用条件为:两梯梁之间的矩形梯板由低端平板和踏步段构成,两部分的一端各自以梯梁为支座。凡是满足该条件的楼梯均可为DT型如双跑楼梯(图1及图2)双分平行楼梯(图3)。交叉楼梯(图4)和剪刀楼梯(图5)等。2.DT型楼梯平面注写方式如图1所示,其中:集中注写的内容有5项,第1项为楼梯类型代号与序号DTXX;第2项为梯板厚度h;第3项为踏步段总高Hs/踏步级数(m+1);第4项为上部纵筋及下部纵筋;第5项为梯板分布筋。设计示例如图
