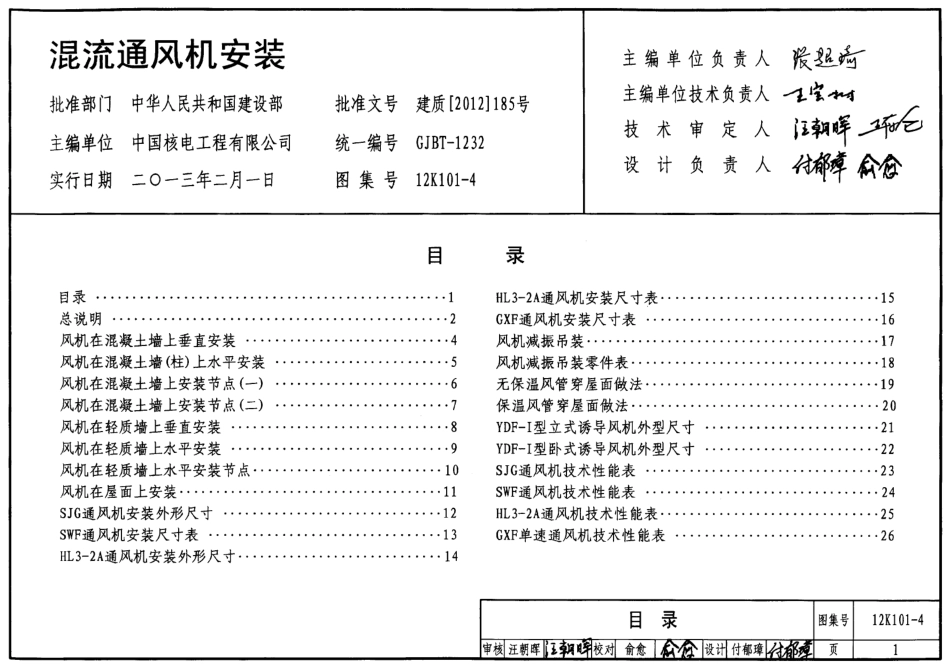

混流通风机安装主编单位负责人发盟西批准部门中华人民共和国建设部批准文号建质2012185号主编单位技术负责人1宝中可主编单位中国核电工程有限公司统一编号GJBT-1232技术审定人朝晖亿实行日期二0一三年二月一日图集号12K101-4设计负责人都喜众目录目录1L3-2A通风机安装尺寸表15总说明02GX通风机安装尺寸表16风机在混凝土墙上垂直安装4风机减振吊装17风机在混凝土墙（柱）上水平安装5风机减振吊装零件表18风机在混凝土墙上安装节点（一）无保温风管穿屋面做法19风机在混凝土墙上安装节点（二）保温风管穿屋面做法20风机在轻质墙上垂直安装8YDF-I型立式诱导风机外型尺寸21风机在轻质墙上水平安装9YDF-I型卧式诱导风机外型尺寸22风机在轻质墙上水平安装节点10SJG通风机技术性能表23风机在屋面上安装11SW通风机技术性能表24SJG通风机安装外形尺寸12L3-2A通风机技术性能表25SWF通风机安装尺寸表13GXF单速通风机技术性能表26HL3-2A通风机安装外形尺寸14目录图集号12K101-4审楼汪朝库晖王朝校对偷愈个设计付郁璋郁烫定支架的生根结构，应支承在可靠的建筑结构上。对在砌体上整体表示方法制图规则和构造详图及12G112-1建筑结构设计固定的托架或吊架，选用单位应自行核算该砌体受托或吊架作常用数据。后锚固的锚栓、植筋的锚固长度等应满足用后的局部承压和倾覆。JGJ145-2004混凝土结构后锚固技术规程第7.0.3条的要求。5安装技术要求5.10当风机震动幅度较大时螺栓、埋件、焊缝均需结构专业校5.1设备基础的混凝土标号C20核。5.2预埋件的锚板等钢材采用Q235B.预埋件与锚筋的连接采用5.11考虑地震作用组合的埋件，在靠近锚板的锚筋根部宜增设压力埋弧焊。一根直径d10mm的封闭钢箍，并与锚筋贴紧扎牢。5.3除特殊说明外，支、吊架钢材材质全部采用Q235B钢。6尺寸单位5.4钢筋采用HPB300级。本图集中除注明外所注尺寸均为mm。图中各部件位置、尺寸，5.5安装焊接处采用连续焊接，焊缝高度至少为焊件的最小高施工时根据现场情况作适当调整度，焊缝不应有漏焊、气孔、裂纹、砂眼和熔穿等缺陷。7索引方法5.6钢结构需刷防锈漆两道，调和漆两道。5.7风机支吊架只承受风机荷载，不得将连接风管重量作用于节点编号该支吊架上。5.8若设计中选用的风机与本图集的产品尺寸不同，其基础及X安装可参考本图集做相应修改。选用页次5.9预埋件锚筋的锚固长度应满足GB50010-2010混凝土结构设计规范9.7.4条及11.1.9条的要求，受拉锚筋的锚固长8参编单位度应la（la）,la=1.1la;受剪受压锚筋的锚固长度应南通大通宝富风机有限公司20d(d为锚筋直径)，详见11G101-1混凝土结构施工图平面总说明图集号12K101-4审核汪朝晖王朝晖校对俞愈俞合设计付郁璋付郁璋页3MED402L50526Mno1L5055536弹簧垫圈螺母L505找平垫片典平垫圈风机支架L505中螺栓说明：1.本页安装方式仅适用于No.6以下风机22.安装尺寸应根据所选风机样本确定。本图集第6页及第7页尺寸表由65专业厂家提供,可供参考。风机在混凝土墙（柱）上水平安装图集号12K101-4审核汪朝晖王朝晖校对俞愈俞合设计付郁璋付郁璋页5
