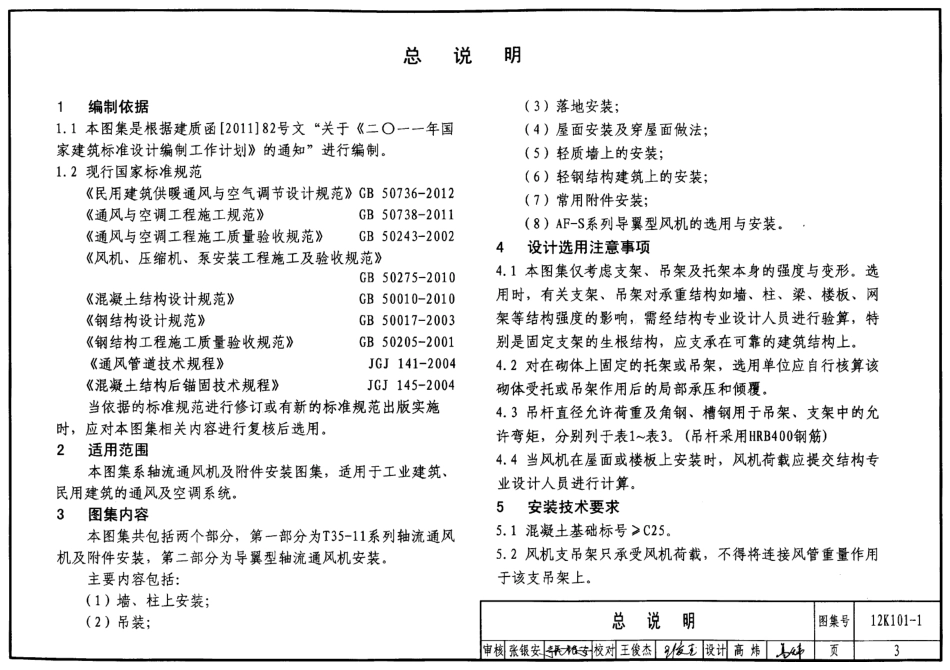

总说明1编制依据(3)落地安装；1.1本图集是根据建质函201182号文“关于二O一一年国(4)屋面安装及穿屋面做法；家建筑标准设计编制工作计划的通知”进行编制。(5)轻质墙上的安装；1.2现行国家标准规范(6)轻钢结构建筑上的安装；民用建筑供暖通风与空气调节设计规范GB50736-2012(7)常用附件安装；通风与空调工程施工规范GB50738-2011(8)AF-S系列导翼型风机的选用与安装。通风与空调工程施工质量验收规范GB 50243-20024设计选用注意事项风机、压缩机、泵安装工程施工及验收规范GB50275-20104.1本图集仅考虑支架、吊架及托架本身的强度与变形。选混凝土结构设计规范GB50010-2010用时，有关支架、吊架对承重结构如墙、柱、梁、楼板、网钢结构设计规范GB50017-2003架等结构强度的影响，需经结构专业设计人员进行验算，特钢结构工程施工质量验收规范GB50205-2001别是固定支架的生根结构，应支承在可靠的建筑结构上。通风管道技术规程JGJ141-20044.2对在砌体上固定的托架或吊架，选用单位应自行核算该混凝土结构后锚固技术规程JGJ145-2004砌体受托或吊架作用后的局部承压和倾覆。当依据的标准规范进行修订或有新的标准规范出版实施4.3吊杆直径允许荷重及角钢、槽钢用于吊架、支架中的允时，应对本图集相关内容进行复核后选用。许弯矩，分别列于表1表3。（吊杆采用HRB400钢筋）2适用范围4.4当风机在屋面或楼板上安装时，风机荷载应提交结构专本图集系轴流通风机及附件安装图集，适用于工业建筑、民用建筑的通风及空调系统。业设计人员进行计算。3图集内容5安装技术要求本图集共包括两个部分，第一部分为T35-11系列轴流通风5.1混凝土基础标号C25机及附件安装，第二部分为导翼型轴流通风机安装。5.2风机支吊架只承受风机荷载，不得将连接风管重量作用主要内容包括：于该支吊架上。(1)墙、柱上安装；(2)吊装；总说明图集号12K101-1审核张银安校对王俊杰王俊玉设计高炜高炜页3
