12SK407 辐射供冷末端施工安装.pdf

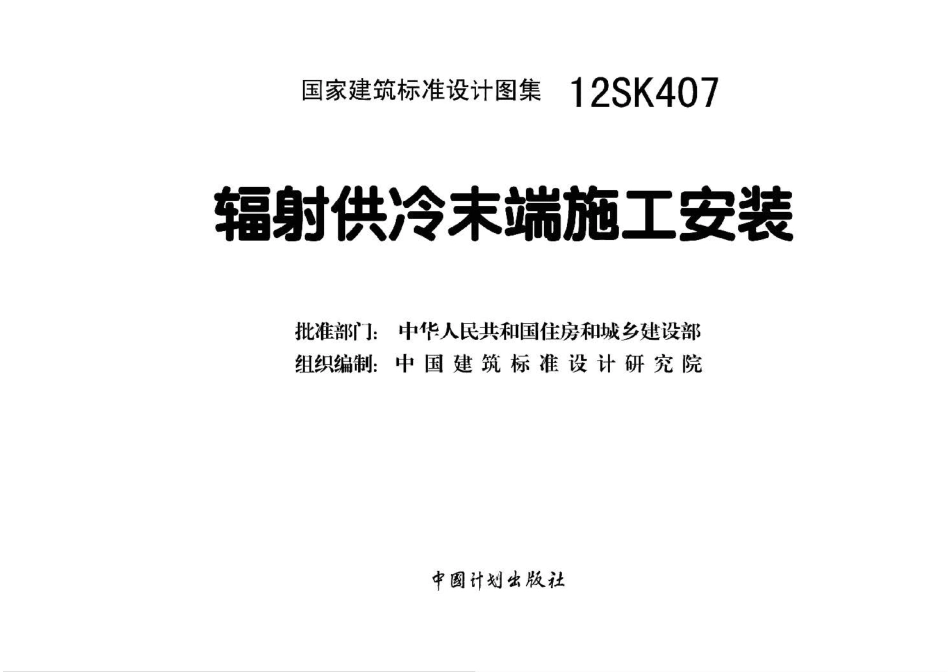

国家建筑标准设计图集12SK407辐射供冷末端施工安装批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中国计划出版社总说明1编制依据并应对本图集相关内容进行复核后选用。1.1本图集是根据住房和城乡建设部建质函201182号文“关于2适用范围2011年国家建筑标准设计编制工作计划的通知”进行编制。2.1本图集适用于空调术端形式全部或部分采用辐射供冷方1.2现行国家标准规范式的新建民用建筑，改、扩建民用建筑可参照执行。民用建筑供暖通风与空气调节设计规范GB50736-20122.2本图集适用于以高温冷水为循环冷煤的毛细管网供冷末建筑给排水及采暖工程施工质量验收规范GB50242-2002端系统、混凝土结构楼板埋管及地面填充层埋管供冷末端系建筑地面工程施工质量验收规范GB50209-2010统、预制辐射吊顶板供冷末端系统，供冷冷煤温度不应低于建筑电气工程施工质量验收规范GB5030316（其中混凝土结构楼板埋管末端系统形式供水温度最低低压配电莰计规范GB50054-2011可到1213).民用建筑热工设计规范GB50176-932.3本图集适用于辐射末端承担部分或全部室内显热负荷，热塑性塑料管材通用雕厚表GB/T10798-2001送风系统承担室内潜热负荷、新风负荷及部分显热负荷的混绝热用模塑聚苯乙烯泡沫塑料GB/T10801.1-2002合（多元）空调末端系统。绝热用挤塑聚苯乙烯泡沫塑料GB/T10801.2-20022.4本图集平面布置图、管道间距、管道直径等不可以直接无缝铜水管和铜气管GB/T18033-2007引用，应根据工程实际情况按设计要求确定，冷热水用聚丙烯管道系统GB/T18742-20023编制内容冷热水系统用热塑性塑料管材和管件GB/T18991-2003本图集主要包括五部分内容：系统原理示意图、毛细管铝塑复合压力管GB/T18997-2003网辐射供冷末端系统的施工安装、混凝土结构楼板埋管及地冷热水用时热聚乙烯(PE-RT)管道系统GB/T28799-2012面填充层埋管辐射供冷末端系统的施工安装，预制吊顶板辐冷热水用分集水器GB/T29730-2013射供冷末端系统的施工安装、防结露控制系统的施工安装。辐射供暖供冷技术规程JGJ142-20124辐射供冷末端概述当依据的标准规范进行修订或有新的标准规范出版实施时，4.1辐射供冷末端原理：辐射供冷末端属空调系统的一种末本图集与现行工程建设标准不符的内容、限制或淘汰的技成产端形式，通常是将金属或塑料等材质的供冷部件与建筑结构品，视为无效。工程技术人员在参考使用时，应注意以区公施工、建筑内装修相结合形成辐射作用面，通过循环冷媒，带总说明图集号12SX407其峰胶对张保红化保红设计韩东方场走室内部分或全部显热负荷的空调末端系统。该末端系统一般4.2.3预制冷吊顶模块辐射供冷系统：将毛细管网或盘管通既可用于供冷，又可用于供暖，一套系统两种用途。过焊接、镶嵌、粘接、紧固等方式与金属、塑料、石膏等装4.2本图集涵盖的辐射供冷末端形式：根据辐射作用面的构饰板块相固定，形成预制的单个冷吊顶模块，或将多个模块造、所在位置、安装方式、冷媒种类和温度等的不同，辐射供整体组装在顶板或墙面上，形成装配式冷（热）辐射作用面。冷末端系统的形式可分为多种。本图集所涉及的辐射供冷末端5辐射供冷末端的设计要求形式为目前国内外较普遍采用的几种形式，主要有：毛细管网5.1设计的一般要求式（地面、墙面、顶面敷设）、埋管式（混凝土结构楼板埋管5.1.1多数辐射供冷末端辐射作用面单位面积的供冷量都不式、地面填充层埋管式)和预制冷吊顶模块式（整体式，装配大，设计时应根据建筑显热冷负荷量，合理确定是采用单一式)辐射供冷末端还是采用混合（多元）式空调末端系统：4.2.1毛细管网辐射供冷末端系统：毛细管网是根据仿真原理，5.1.2当循环冷煤温度过低，难以保证辐射板表面温度高于模拟自然界动、植物皮下毛细管输送能量的一种先进的供冷末室内空气露点温度时，将造成辐射板表面结露，所以通常采端装置，实质上是一种特殊的辐射盘管形式。分为干、湿两种用高温冷媒(1418)循环流动于辐射供冷部件内：一基本安装方式，毛细管网置于结构表面抹灰（喷灰）层内或预般循环冷煤温差较小(25)（混凝土结构楼板埋管末制模块内作为装饰面层构成冷（热）辐射作用面。端系统形式供水温度最低为1213).4.2.2混凝土结构楼板埋管及地面填充层埋管辐射供冷末瑞系5.1.3辐射供冷末端系统只能承担部分或全部室内显热冷负统：结构楼板埋管式是将盘管预埋设在建筑楼板的结构层中，荷，安装使用时，应同时采用新风除湿等其他措施，消除室作为上（下）层空间的冷（热）辐射面。盘管形式根据主要承内潜热负荷及多余的显热冷负荷，担的上（下）层空间的显热负荷进行设计，尽可能紧贴建筑楼5.1.4采用不同的冷源形式时，辐射供冷系统的冷堞温度、板结构的上（下）层布置，以减少盘管上（下）层混凝土的厚流量和资用压力等参数，都应同冷源及输送系统相匹配。设度，降低混凝土层的传热热阻。计时应根据冷煤温度、所采用的辐射末端系统的工作温度等，填充层埋管式是将盘管铺设在建筑楼板混凝土填充垫层内，确定输送系统、冷源系统、冷煤温度控制装置（混水或换热）或结合地面层干式装配组合而成的地面冷（热）辐射作用面，此的形式及控制方式种做法与热水地面辐射供暖末端做法相类似，地面材料宜采用5.1.5辐射供冷末端系统中，辐射板、墙体等内造物具有较热阻小的材料，大的蓄能功能，具有显著的减小峰值负荷的特点，但热惰性总说明图集号12SK407审楼郭其峰呼校为张保红化保红设计韩东方李场
