16CK410
低温辐射电热膜供暖系统设计与安装
16
CK410
低温
辐射
电热
供暖
系统
设计
安装

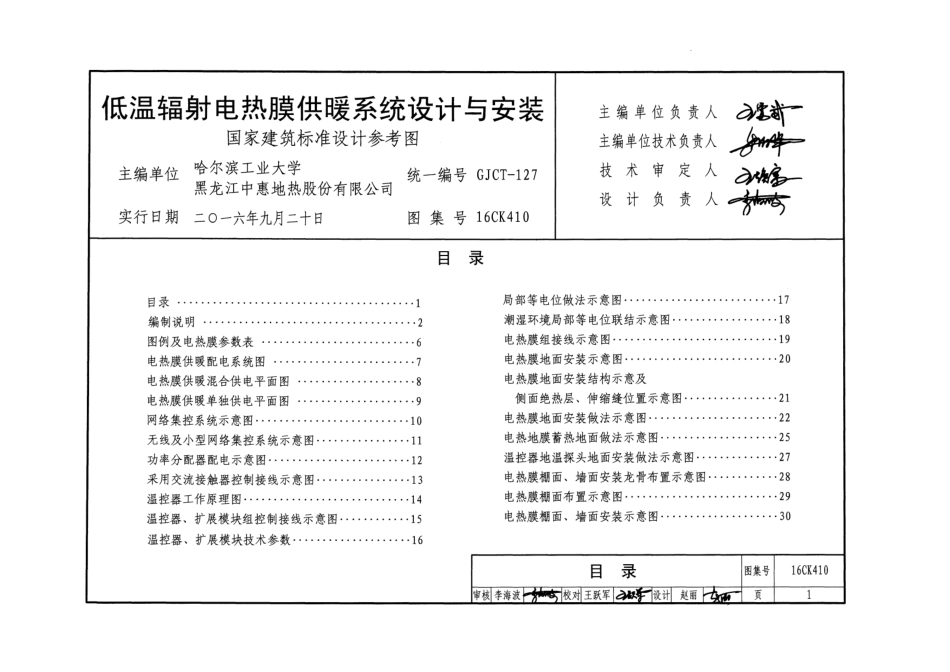

IE lC.9 1 16CK410 低温辐射电热膜供暖系统设计与支援中国建筑标准设计研究院16CK410 低温辐射电热膜供暖系统设计与安提参考囹集组织编制:中国建筑标准设计研究院守阁计划生版社低温辐射电热膜供暖系统设计与安装国家建筑标准设计参考图主编单位负责人at.拙技附人拚命技术审定人抽各一设计负责人才均主编单位哈尔滨工业大学统一编号GJCT一127、龙江中惠地热股份有限公司实行日期二0一六年九月二十日图集号16CK410目录编制说明图例及电热膜参数表电热膜供暖配电系统图电热膜供暖混合供电平面图电热膜供暖单独供电平面图网络集控系统示意图无线及小型网络集控系统示意图.11 功率分配器配电示意图采用交流接触器控制接线示意图.13 温控器工作原理图温控器、扩展模块组控制接线示意图15温控器、扩展模块技术参数目录局部等电位做法示意图.17 潮湿环境局部等电位联结示意图18电热膜组接线示意图19电热膜地面安装示意图.20 电热膜地面安装结构示意及侧面绝热层、伸缩缝位置示意图21电热膜地面安装做法示意图.22 电热地膜蓄热地面做法示意图25温控器地温探头地面安装做法示意图27电热膜棚面、墙面安装龙骨布置示意图28电热膜棚面布置示意图.29 电热膜棚面、墙面安装示意图.30 目录校对王百辆1图集号16CK410 页I1 编制说明1编制依据民用建筑供暖通风与空气调节设计规范GB50736-2012 供配电系统设计规范GB 50052-2009 低压配电设计规范GB 50054一2011低温辐射电热膜供暖系统应用技术规程JGJ 319-2013 住宅建筑电气设计规范JGJ 242-2011 当依据的标准规范进行修订或有新的标准规范出版实施时,本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品,视为无效。工程技术人员在参考使用时,应注意力口以区分,并应对本图集相关内容进行复核后选用。2适用范围适用于新建、改建、扩建的民用建筑中以低温辐射电热膜为加热元件的供暖系统的设计与施工,其他建筑的相应工程可参考应用。3编制原则根据市场对电热膜供暖系统的需求,吸收国内外电热膜供暖系统设计、施工中的新工艺、新做法,满足供暖系统设计、施工多元化的需求,并力求达到安全、环保、降耗等目标。4编制内容本图集主要内容包括:低温辐射电热膜供暖系统设计及选用要点、配电设计、低温辐射电热膜供暖系统网络智能控制设计、不同铺设方式的施工及安装做法。5设计要求5.1供暖负荷5.1.1铺设在地面、墙面、棚面的电热膜在正常工作状态时表面温度不应超过60,电磁辐射强度应小于100 T。5.1.2辐射供暖表面平均温度应符合表1的规定。表1辐射供暖表面平均温度()设置位置宜采用平均温度平均温度上限值人员经常停留2527 29 地人员短期停留2830 32 面无人停留35-40 42 顶房间高度2.Sm-3.Om 28-30 35 棚房间高度3.lm-4.Om 3336 42 墙。距地面1.Om 35 40 面1.Om距地面3.Sm 45 50 5.1.3电热膜供暖系统用于房间内局部区域供暖时,热负荷可按整体供暖时的热负荷乘以表2的计算系数确定。表2局部供暖热负荷计算系数W共暖区面积与房间总面积的比值怜。呻臼I0.4 I 0.日i30I 20 与土壤或不供暖|压缩强度(kPa)I 250 I 3050 房间相邻的地板上|与室外空气导热系数阳。ii0.叫3050 相邻的地板上|表6填充层材料和厚度填充层材料|最小填充材料厚度(mm)豆石混凝土I 30 水泥砂浆|5.2.6电热膜地面供暖系统配电需要系数设计数据可参考表70表7住宅用电热膜需要系数选择表按单相配电计算按三相配电计算时需要系数连接的基本户数连接的基本户数|含电热膜负荷13 39 48 1224 0.750.95 912 2736 0.600.75 1324 3972 0.550.60 25124 75372 0.500.55 125259 I 3751n I o.4o0.50 260300 I 180900 I o.360.40 注:本表依据住宅建筑电气设计规范JGJ242 2011中条文说明表11、低温辐射电热膜供暖系统应用技术规程JGJ319-2013条文说明4.8.1编制,供设计人员参考使用,设计人员取值时还应考虑工程所在地的气象环境、生活习惯、同时使用率等因素的影响。|时阳明一叫16CK410审核王焕富拂i-1校对张军IJI;车设计李海波伊炉咕1页I 3 5.3配电5.3.1一般建筑电热膜供暖供配电系统的负荷分级为三级负荷。当建筑物大面积停电会造成较大社会影响、或影响重要单位正常工作、或造成重要设备损坏及造成人员冻伤时,负荷等级不宜低于二级,养老院、幼儿园等场所可根据具体情况确定。5.3.2电热膜用电负荷计算应根据暖通专业热工计算的热负荷值,并结合建筑物性质、电能政策、当地自然气候状况、用户数量、控制方式等条件,方案阶段采用单位面积功率法或单位指标法,初步设计及施工图设计阶段采用需要系数法。5.3.3电热膜负荷为季节性负荷,当电热膜供暖负荷容量较大时,宜设置电热膜供暖专用变压器,在非供暖季关闭。5.3.4当电热膜与其他动力、照明设备共用一台变压器时,应对电热膜进行分组、独立计算,电热膜用电的负荷应按采暖、空调等季节性用电设备使用季节中最大负荷连续运行时间和需要系数计算容量,再与其他动力、照明设备合并选择配电变压器。5.3.5电热膜正常工作时额定工作电压为AC220V,配电系统电源标称电压AC220VI 380V,50Hz。设计应符合下列规定:(1)住宅建筑中,电热膜配电回路宜引自家用配电箱,每个分支回路应单独设置;当电热膜供暖有单独计量需求时,其配电系统应与照明、插座回路分开。(2)公共建筑中,电热膜配电系统宜单独设置,单独计量。(3)既有建筑采用电热膜供暖,应对供电能力进行核查。(4)电线电缆的芯线材料宜选用铜导体,其截面应按计算电流、敷设方式、环境条件合理选取,并满足热稳定性、机械强度、电压损失的相关要求。(5)电热膜配电系统中,每个单相回路电流不宜超过16A(6)每个房间电热膜回路应设置独立温控开关,电热膜工作电流不应大于温控开关额定电流。当所控制回路的工作电流大于温控开关的额定工作电流时,配电回路系统设计时应采取温控开关控制交流接触器方式,满足工作电流的需要。(7)当电热膜配电系统用电负荷超过60A时,宜采用AC220/380V三相四线制供电。(8)当电热膜配电系统接入AC220V/380V三相系统时,各相负荷的分配宜保持平衡,最大相负荷电流不直大于三相负荷平均值的115%,最小相负荷电流不宜小于三相负荷平均值的85%。5.3.6电热膜分支配电线路应设短路、过载及剩余电流保护,故障时应能自动切断故障电源,剩余动作电流值不应大于30仙。5.3.7地面安装的电热膜供暖系统应做等电位联结系统,并与保护接地导线(PE)可靠联结。等电位联结网放置在填充层内,采用间距为150mmx 150mm、直径为mm钢丝网格,或采用间距为600mm、直径为lOmm的钢筋网格。浴室、含淋浴设施的卫生间等潮湿场所若采用电热膜地面安装时,应执行国家标准低压电气装置第7-701部分:特殊装置或场所的要求装有浴盆或淋浴的场所GB16895.13的相关规定。6 施工要求6.1电热膜应按照施工图进行铺装,铺装前应按施工图核定规格、数量,检查外观是否破损。6.2严禁在施工现场对电热膜进行剪裁、导线连接等操作。地面饰面层材料热阻宜小于0.05(m2 K)/W。编制说明图集号16CK410 审核李海波设计张军I11;,事页I 4 6.2.1混凝土填充层上饰面材料宜采用瓷砖、石材等热阻较小的材料,不宜采用架空木地板饰面及铺设纯毛地毯。6.2.2在铺设地面绝热层的同时或在填充层施工前应在与地面垂直构件交接处设置不间断的侧面绝热层,做法应从电热膜绝热层的上边缘做到填充层的上边缘,交接部位应有可靠的固定措施,应与电热膜绝热层连接紧密。6.2.3供暖地面与墙、柱等构件交接处应设置宽度不小于lOmm的伸缩缝,伸缩缝直从绝热层的上边缘做到填充层的上边缘,伸缩缝填充材料应有效固定。填充层内管线不宜穿越填充层内的伸缩缝。6.3施工过程中,应防止油漆、沥青或其他化学溶剂接触污染电热膜。6.4其他水电气管道不应与电热膜在同一构造层。6.5电热膜安装前,棚、墙饰面层施工完毕,地面填充层固化48h后,应测量系统各回路直流电阻和对地绝缘电阻,并做好检测记录。6.6系统检测合格、隐蔽工程通过验收后方可进行下步工序施工。施工过程中严禁使用机械和锐利设备,严禁损坏绝缘护套。施工过程中不得剔、凿、割、钻、钉填充层。卫生间等潮湿场所应在填充层上设置防水隔离层。6.7豆石混凝土填充层的养护周期不应小于21d。混凝土填充层未完全固化前,严禁通电调试和使用电热膜。6.8电热膜系统的温控器应安装在能正确反映房间温度、空气流通、非阳光直射的非外墙上,设置高度宜距地面1.加,或与照明开关等高。选用地温型温控器时,传感器不应被家具、地毯等覆盖物遮挡,且不应陷于绝热材料内。7 验收7.1填充层、找平层、饰面层表面无明显裂缝,填充层应达到表8技术要求。表8填充层验收标准项目条件技术要求允许偏差(mm)地豆石混凝土标号最小厚度宜3ommI 平整度5二水泥砂浆l标号最小厚度宜35mmI 平整度5豆l面积大于时或长度大于峭不小于lOmm伸缩缝与墙、柱等垂直部件交接处留lOOmm高侧面绝热层7.2电热膜系统的安装功率、规格、直流电阻、绝缘电阻、温控器安装位置等应符合设计要求,无短路、断路现象。7.3竣工验收应提供竣工图、中间验收记录、系统试运行和调试记录等资料。中间验收应达到:供暖地面施工前,地面应平整、清洁,符合施工规范要求;伸缩缝按要求敷设完毕。8 调试、运行地面供暖系统在施工完毕且填充层养护期满后正式供暖运行前,应按编制的调试方案进行调试、试运行,未经调试,严禁运行使用。9 尺寸单位本图集中未注明的尺寸单位均为毫米(mm)。编制说明l叫川。审核王焕富拂1-1时王跃军哼恨伊设计李海忡忡常1页I s 图例电热膜参数序号图例名称型号规格备注序号性能指标名称行业标准值企业标准值回温控器250V 1 功率偏差士10%+8%-5%2 I 田无线温控器250V I 2 I工作温度()6040 3 I 曰可编程温控器250V 底边距地1.3m 86盒暗装|3 I温度不均匀度()!72 4 I 曰网络温控器250V I 4 I升温时间(min)105 I 回功率扩展模块250V I s!最高温度()9052.3 6 I 00 功率分配器4kW、6kW安装于电采6 泄漏电流(mA)500 8 I E二1配电箱由工程安装高度距设计确定地1.恤,暗装9 导线截面积(mm2)二0.5 0.75 9 I!Ifil 集线器10 电热辐射转换效率;.55%79%1 o I!交换机11 工作寿命(h)30000合格11 I 00 信号箱12 电热转换效率未规定99.69%12 I-地温探头13 电场强度(V/m)120.7 13 I TD 数据线路14 磁场强度100 T 198nT 14 I 00 打印机 15 I IQ!L 计算机说明:表中电热膜相关技术参数是根据黑龙江中惠地热股份有限公司提供的产品技术资料编制。图例及电热膜参数表图集号16CK410 审核李海波校对赵丽设计张军页厂一:.一I Pe=l2.SkW2Si:f.1PWl I BV-22.5 PC20 WC FC i lII:问P言己樱!;1击L二3可面tW6 I BV-34.0 PC20 WC FC 空调柜机插座艺:品PV一32.5 PC川W n.r予11。I一亏kW一!|1时PW8 I BV-3x2.5 PC20 WC FC r,;:;:i 电热膜一一;先p附!B5FC回.-L.-L气皆PWl 0 I BV 一一因一一一兰一一:一2.8 k w 16A/2P OmA 刁照明pu-PL-nL-nL RHA-nHA-nHA-nHA 俨uvunLpuww-ww-w”
