JGT433-2014 建筑幕墙用平推窗滑撑.pdf

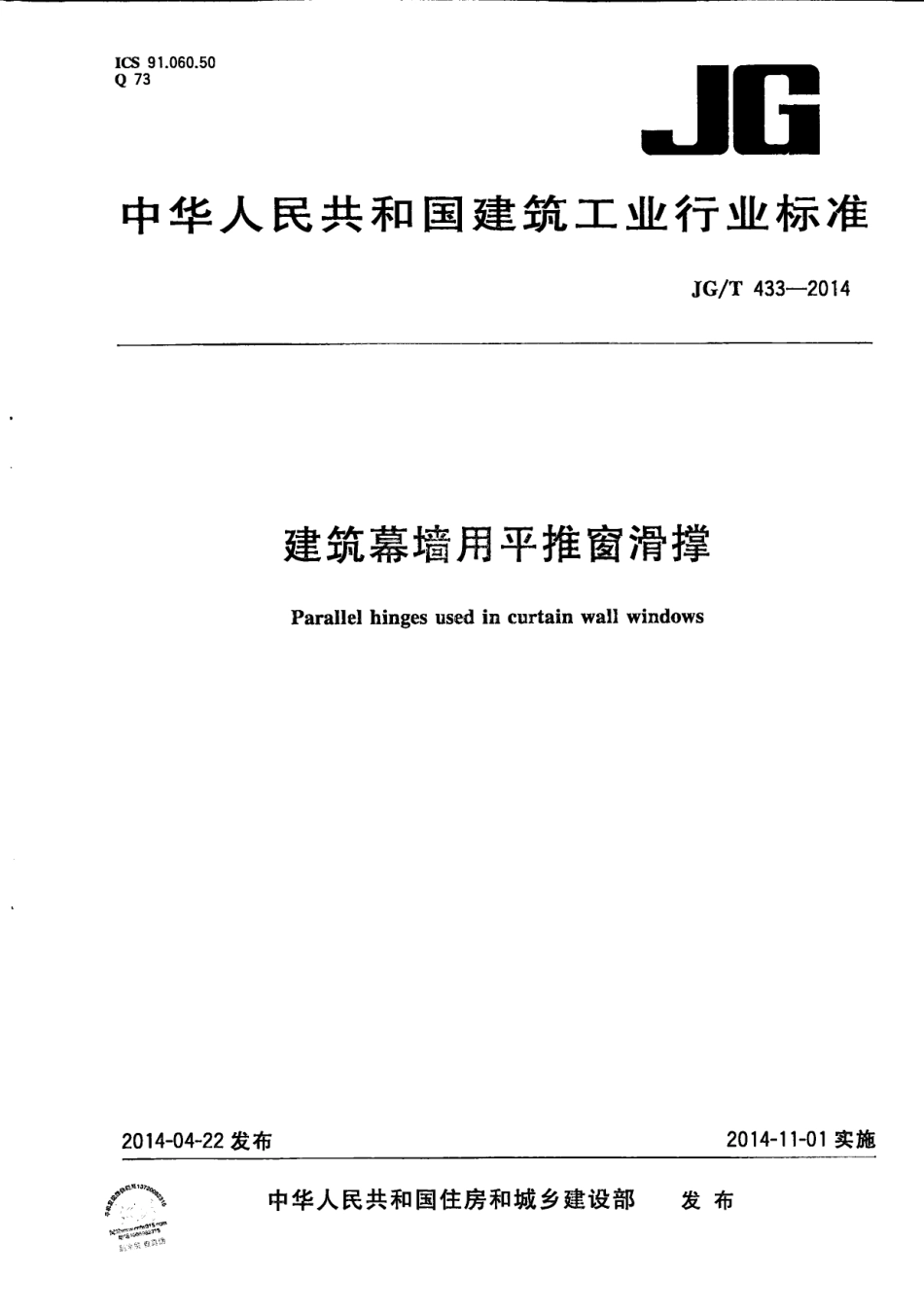

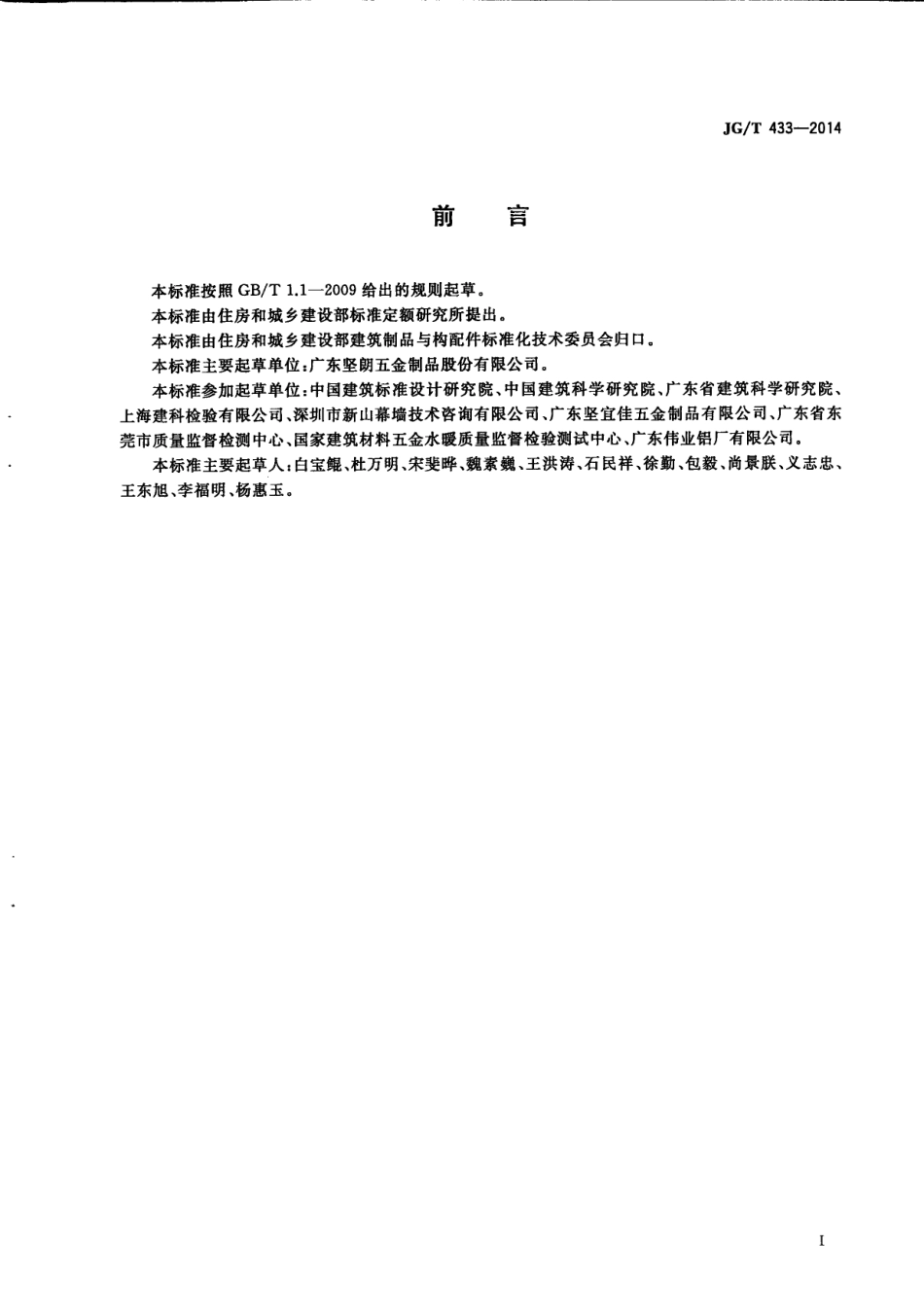

1Cs91.060.50Q73中华人民共和国建筑工业行业标准JG/T433-2014建筑幕墙用平推窗滑撑Parallel hinges used in curtain wall windows2014-04-22发布2014-11-01实施中华人民共和国住房和城乡建设部发布JG/T433-2014前言本标准按照GB/T1.1一2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。本标准主要起草单位：广东坚朗五金制品股份有限公司。本标准参加起草单位：中国建筑标准设计研究院、中国建筑科学研究院、广东省建筑科学研究院、上海建科检验有限公司、深圳市新山幕墙技术咨询有限公司、广东坚宜佳五金制品有限公司、广东省东莞市质量监督检测中心、国家建筑材料五金水暖质量监督检验测试中心、广东伟业铝厂有限公司。本标准主要起草人：白宝鲲、杜万明、宋斐晔、魏素巍、王洪涛、石民样、徐勤、包毅、尚景朕、义志忠、王东旭、李福明、杨惠玉。JG/T433-20143.2平推窗滑撑parallel hinge连接平推窗窗框和窗扇，并支撑和引导窗扇沿着窗平面法线方向平行移动的连杆式铰链装置，包括承重滑撑和导向滑撑。3.3承重滑撑load-bearing hinge承受窗扇重量并引导窗扇运动的滑撑，在平推窗的左右两侧对称安装。3.4导向滑撐directional hinge引导窗扇沿窗平面法线方向平行移动的滑撑，通常安装在平推窗的上、下部位。3.5单叉滑撑single cross parallel hinge一对中间交叉铰接的连杆与两条平行滑轨连接组成的滑撑，见图2。3】西中重神说明：1-一滑块；2连杆1：3一连杆2：4一滑轨。图2单叉滑撑示意图3.6双叉滑埽double cross parallel hinge二对中间交叉铰接的连杆与两条平行滑轨连接组成的滑撑，见图3。6一”+”一出说明：1-一连杆1：4滑轨，2一-连杆2：5连杆3；3一一滑块：6-连杆4.图3双叉滑撑示意图2
