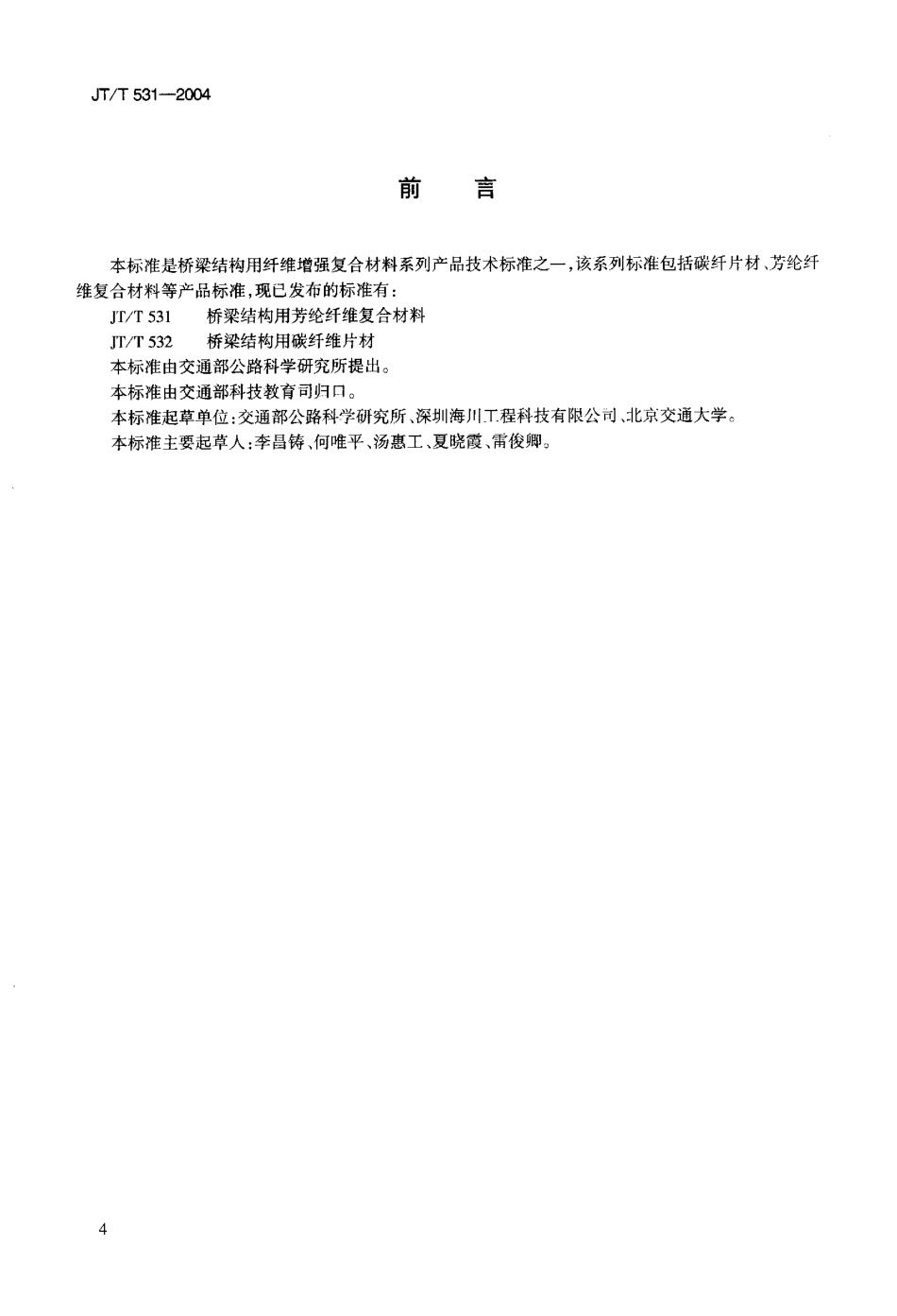

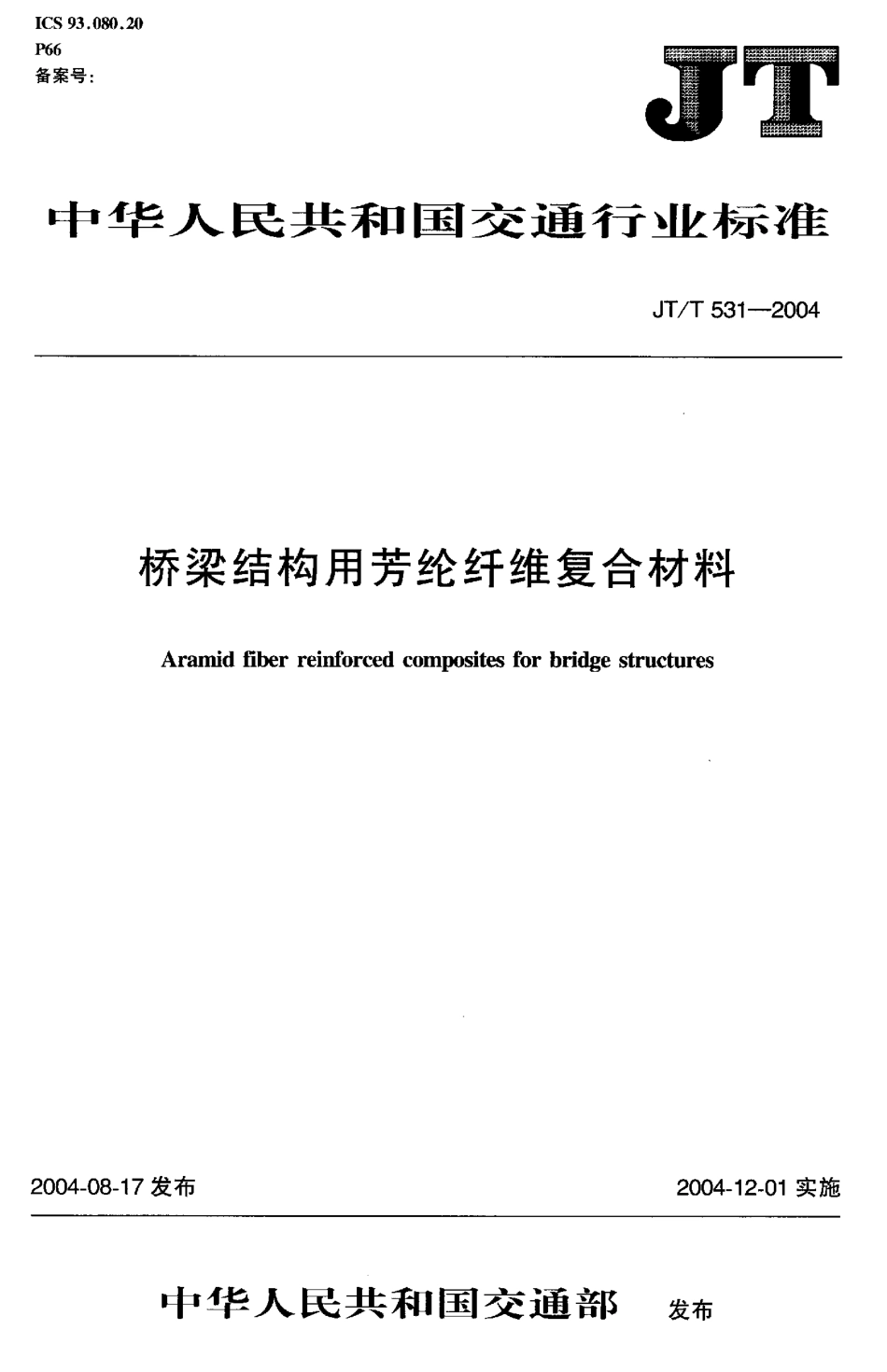

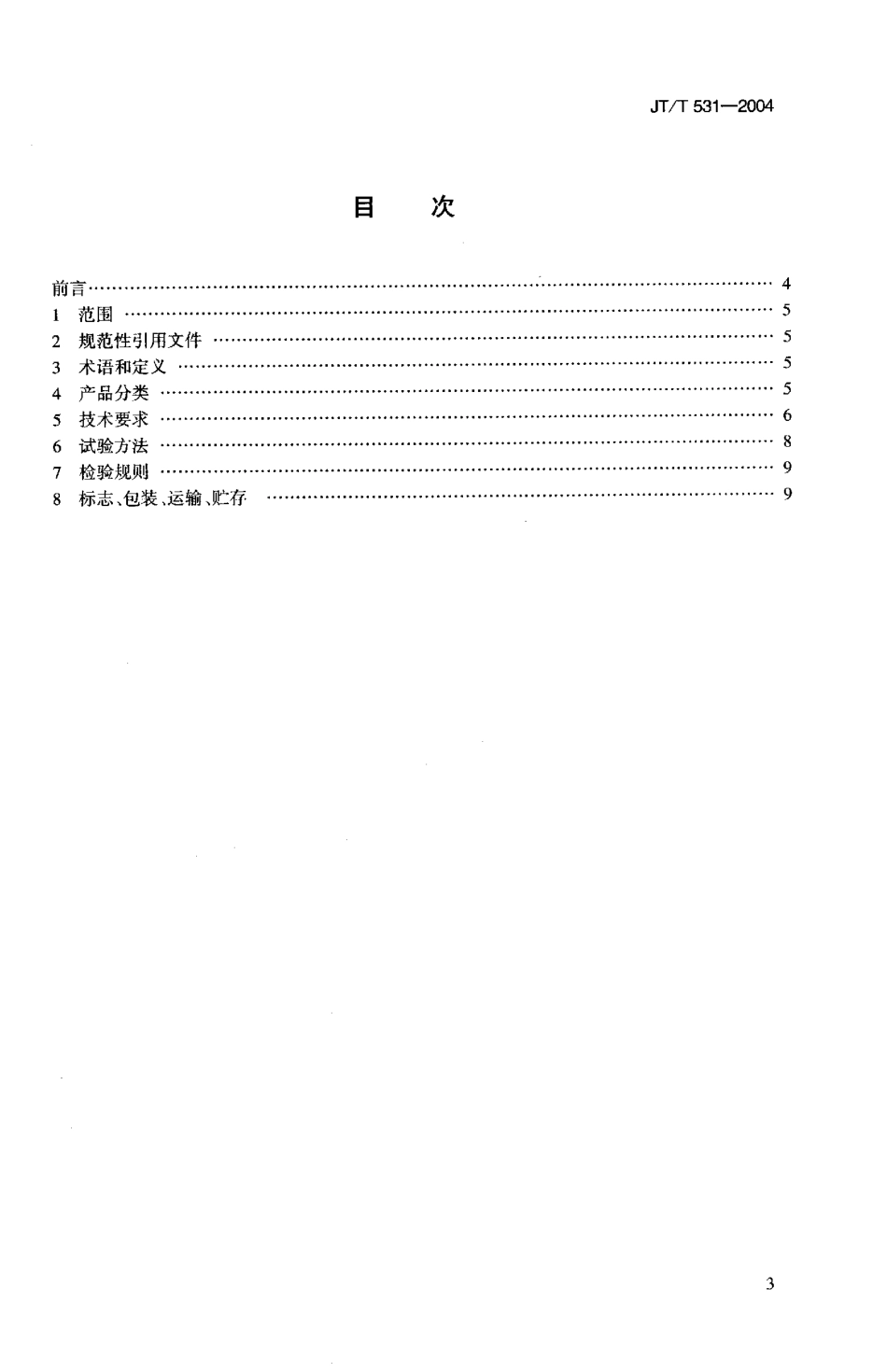

I CS 9 3.0 8 0.2 0P6 6备案号:浑 n中 华 夕 又民 共 和 国 交 通 行 卫标 准J T/T 5 31-2 0 0 4桥梁结构用芳纶纤维复合材料A r a mi d f i b e r r e i n f o r c e d c o m p o s i t e s f o r b r i d g e s t r u c t u r e s2 0 0 4-0 8-1 7发布2 0 0 4-1 2-0 1 实施中 华 人 民 共 和 国 交 通 部A tJ T/T 5 3 1-2 0 0 4目次前言 。，41 范围.，52 规范性引 用文件 ，一“53 术语和定义，54 产品分类 。，55 技术要求 ，66 试验方法 ，87 检验规则 ，。，98 标志、包装、运输、贮存 ，9J T/丁 5 3 1-2 0 0 4月A吕 本标准是桥梁结构用纤维增强复合材料系列产品技术标准之一，该系列标准包括碳纤片材、芳纶纤维复合材料等产品标准，现已发布的标准有:T l/T 5 3 1桥梁结构用芳纶纤维复合材料 J T/T 5 3 2桥梁结构用碳纤维片材 本标准由交通部公路科学研究所提出。本标准由交通部科技 教育司 归门。本标准起草单位:交通部公路利 一 学研究所、深圳海川工程科技有限公司、北京交通大学 本标准主要起草人:李昌铸、何唯平、汤惠工、夏晓霞、雷俊卿J T/T 5 3 1-2 0 0 4桥梁结构用芳纶纤维复合材料范 围 本标准规定了桥梁结构用芳纶纤维复合材料产品的术语和定义、分类、技术要求、试验方法、检验规则和包装、标志、储存与运输。本标准适用于桥梁结构的设计、加固、修复。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。儿是注 日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的 各方研究是否可适用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准 G B/T 3 3 5 4定向 纤维增强塑料拉伸性能检验方法 GB/T 3 3 6 6础纤维增强朔料纤维休积含骨试编卞1 fG B/T 3 8 5 7玻璃纤维增强热固 性塑料耐化学药品性能实验方法G B/T 1 4 5 2 2机械工业 产品用塑料、涂料、橡胶材料人工气候加速试验方法(n e q A S I M G 5 3)T UT 5 3 2-2 0(”桥梁结构用碳纤维片材3 术语和定义 下列术语和定义适用于本标准。3.1 芳纶纤维增强树脂材料a r a m i d F i b e r R e i n f o r c e d P o l y m e r(简称A F R P)经环氧树脂浸渍的、连续芳纶纤维按一定方向 规则排列所形成的平面或棒状复合材料。3.2 芳纶纤维布 A F R P-s h e e t 未经树 脂浸渍的、连续芳纶纤维经向单向 排列，纬向 为聚醋等纤维材料的 机织物。简称芳纶 布。3.3 芳纶纤 维板A F R P p l a t e 经树脂浸渍的、连续芳纶纤维经向单向排列，纬向为聚f 7 6 等纤维材料的机织物。简称芳纶板。3.4 芳纶纤维筋、索 A F R P-t e n d o n s,A F R P-c a b le s 由若干股连续芳纶纤维束按特定的工艺经配套树脂浸渍固化而成的条棒状芳纶纤维增强树脂材料。树脂固化后刚度较大、不易弯曲的制品称为筋(A F R P 一t e n d o n s)，树脂固化后刚度较小、可以弯曲盘绕成卷的制品称为索(A F R P一c a b le s)。简称芳纶筋和芳纶索。4产品分类4.1 类型 芳纶纤维复合材料按V式布状、板状和棒状(筋、索)分为:芳纶布、芳纶板、芳纶筋和芳纶索。4.2型号J T/T 5 3 1-2 0 0 44.2.1 芳纶布一 甲-T芳纶布宽度，m m抗拉强 度,k N/m产品类型代 号:A F S,A-芳纶;示例:抗拉强度为6 0 0 k N，宽度为3 0 0 m m芳纶纤维布的型号:A F S 一6 0 0-4.2.2苦纷板1 一 纤维;5 一 布3 0 0芳 纶 板 的 厚 度，1 0-m m芳纶板的宽 度，m m抗拉强度，k N/m产品类型代号:A F P,A-芳纶;F-纤维;P-一板 示例:抗拉强度为 6 0 0 k N，宽度为 3 0 0 m m,1.5 m m厚度为芳纶纤维板的型号:A F P 一 6 0 0一 3 0 0 一1 54.2.3芳给 筋芳纶筋的公称直径，m m产品类型代 号:A F C,A 一 芳纶;卜 纤维;T-筋口一一 示例:标称直径为1 5 m m芳纶筋的型号:A F T 一 1 5 04.2.4芳纷 素芳纶索公称直径，m m产品类型代号:A F T,A 一 芳纶;F-纤维汪:一 索 示例:标称直径为1 5，芳纶索的型号:A F C 一 1 又4.3 尺寸规格4.3.1 芳 纶布、板4.3.1.1 每卷芳纶布的长度为5 0 m.4.3.1.2 芳纶布、板的宽度有:1 0 0,3 0 0,5 0 0 o4.3.2 芳纶筋、索4.3.2.1 每根芳纶筋、索的 公称直径为3,5,7,9,1 1,1 3,1 5,1 7 m m4.3.2.2 每根芳纶筋产品的常规长度为2 m 或6 m.4.3.2.3 芳纶索每盘长度一般为8 0 m或 l 0 0 m 芳纶索盘绕的最小直径为 2 m5 技术要求5.1 一般要求5.1.1 凡在桥梁结构中应用的芳纶复合材料，应在具有国家计量认证合格证书的专业实验室或相关专 6J T i 下 5 3 1-2 0 0 4业的国家重点实验室进行材料性能测试。5.1.2 芳纶纤维布的产品 规格与单位面 积质量见 表1 a 表1 芳纶纤维布的产品规格与单位面积质量型号设计厚度，m m 单位面积质量及误差一 单位面积质量误差，%士5A S 4 0 0 0.1 9 3一0.2 862.8 04.1 5 一AF S6 0 0A F S9 0 00.4 3 06.2 3A l 性 1 2 W0.5 7 28.3 05.1.3 芳纶纤维板的纤维体积含量，应不少于4 0%o5.1.4 芳纶筋、索的产品规格及单位长度质量见表2 0 表 2 芳纶筋、索产品性能指标项目一型号A 格A F T-3A F T-6.A F C-7A F 卜9AF T-I 1AF f-13A FC-13AFT-15AFC-15AF 卜 1 7人F C-3人 F(-6A F 阵 7AF C-9A F G-I IA F C-1 7直径，m m3.06.37.39.01 0.41 2.71 4.71 6.4截面积，而矛73 24 26 38 51 2 71 7 02 1 2单 位长 度质量，g/.84 56 09 01 2 01 8 02 4 03 0 05.1.5 与芳纶纤维共同使用的粘结材料，应选用与混凝土和芳纶纤维具有良好适配性的粘结材料(包括底层树脂、找平树脂材料、浸渍树脂或粘合树脂)，宜采用环氧树脂粘结材料。粘结材料的性能要求及实验方法，按照.1 T/T 5 3 2 一 2 0 0 4 的附录A o5.2 外观5.2.1 芳纶纤维布的外观5.2.1.1 表面干净，不 得夹杂杂物，不得有灰尘和其他污染，不 得有破洞。5.2.1.2 缺纬、脱纬现象每 l o o m不得多于三处。5.2.1.3 断经现象，每 l o o m不得多于三处。5.2.1.4 纤维排列均匀，不得有歪斜、起皱现象c5.2.1.5 芳纶纤维布的尺寸误差:宽度不大于t 5 m m，每卷长度短缺不超过总长度的1%5.2.2 芳纶纤维板的外观5.2.2.1 表面平整、干 净，不得有灰 尘和其他污染。5.2.2.2 芳纶纤维板表面可观察到的气泡，每平方米不得超过五处5.2.2.3 芳纶纤维板所用的芳纶纤维布的外观应符合5.2.1 的要求。5.2.3 芳纶纤维筋、索的外观5.2.3.1 表面 干净，或粘有石英砂。5.2.3.2 芳纶纤维筋、索的表面不得发现有纤维断丝的现象。5.2.3.3 芳纶纤维筋、索直径均匀，各束股粘结紧密，不得有松股现象。5.2.3.4 芳纶纤维筋、索的尺寸误差:短缺长度不大于0,5%5.3 力学性能J T/T 5 3 1-2 0 0 45.3.1 芳纶纤维布、板的力学性能指标应满足表3 的规定。表 3 芳纶纤维布、板的基本力学性能指标力学性能芳纶纤维布芳纶纤维板抗拉强度标准值，M P.)2 0 6 01 3 0 0弹 性模量 M P a3 1 1 0 1 U】37 0 0 0 025.3.2 芳纶筋、索的力学性能指标应满足表4的规定。表4 芳纶筋、索的主要力学性能指标力学性能芳纶筋芳 纶 索抗拉强度标准值，M P a 弹性模量 R P.李 1 1 5 03 6 5 0 0 0)1 1 5 0多6 5 0 0 0断裂延伸率，%)2)2密度,盯c m a)14)1.4芳纶筋、索的性能指标按筋、索的有效截面积计算(包含树脂面积、。抗拉强度标准值为平均值减去 1.6 4.5 倍标准差弹性模量和延伸率取平均值5.4 耐候性能 在使用的自 然环境条件下，芳纶 纤维复合材料的耐候性应不低于表5 的 规定。表5 芳纶复合材料耐候性能指标序号项目指 标 要求1外观无斑点、不起泡、无裂纹、尺寸稳定2拉仲强度保持率，%39 53仲长率保持率，%39 55，5 耐化学腐蚀性能 在需求方要 求的化学药品环境下，芳纶纤维复 合材料应符合 表6 的 规定。表 6 芳纶复合材料耐化学腐蚀性能指标序号项目指 标 要 求I拉伸强度保待率，%伸长率保持率，%3 953 9526试验方法6.1 芳纶纤维板、筋、索的纤维体积含量 按G B/T 3 3 6 6 的规定试验 芳纶纤维板、筋、索产品中的纤维体积含量，可以按照以下公式计算:J 丁/T 5 3 1-2 0 0 4Wf/D,(W 拼D f)+(W,./D,)式中:V f.芳纶纤维体积含量，%;W 一芳纶纤维的单 位质量，板:g/m 2;筋:g/m;D 一芳纶纤维密度,1.4 5 郭。砰;W-环氧树脂单位质量，板:g/.2;筋:g/m;D 一环氧树脂密度，1.2 g/c m 3 6.2 外观质量 在光线明亮的场所，距离 l m，对样本进行观测检验。6.3 力学性能指标 按照G B/T 3 3 5 4 的 规定进行试验。6.4 耐候性能 按照G B/T 1 4 5 2 2 的规 定进行试验。6.5 耐化学腐蚀性能 按照 G B/T 3 8 5 7的规定进行试验，力学性能按 G B/T 3 3 5 4的规定执行。7 检验规则 芳纶复合材料产品检验分出厂检验和型式检验7.1 出厂检验 出厂检验项目 包括:外观质量、芳纶纤维布的单位面积质量、芳纶纤维板中纤维体积含量、以及芳纶筋、索的单位长度质量。7.1.1 批次的 组成 正常连续生产，芳纶纤维布 3 0 0 0.2 为一批次;芳纶纤维板 以用户定货量为一批次;芳纶筋、索以1 0 0 0.为一批次，不满此数也按一批次计。7.1.2 批次样本 从提交的检查批中 随机抽样，芳纶纤维布每批取样量为1 0.2;芳纶筋或索每批取样量为l o m 长。7.1.3 判定规 则 每个项目 均以全部试件合格为合格。若有某 项不合格，应双倍抽样重检，若仍不合格，则定该批次产品为不合格产品。7.2 型式检验 型式检验项口包括5.2,5.3,5.4 和 5.5 的全部项 目 要求。7.2.1 产品出现下列情况之一时，应进行型式检验:a)正式生产后的新产品或产品转厂生产的试件定型鉴定;b)产品的配方、原料或工艺有较大改变，可能影响产品质量;。)产品停产六个月以上，重新恢复生产时;d)国家质量监督机构提出进行型式检验要 求时。7.2.2 进 行型 式检验的 产品 样件，应当 从经出厂检验合格的产品中随机抽取。7.2.3 在刑式检验中有 一项不 合格，则为不合格。8 标志、包装、运输、贮存8.1标志8.1.1 包装箱外表面应有明显且牢固的标志。J T/下 5 3 1-2
