JTS145-1-2011 内河航运工程水文规范.pdf

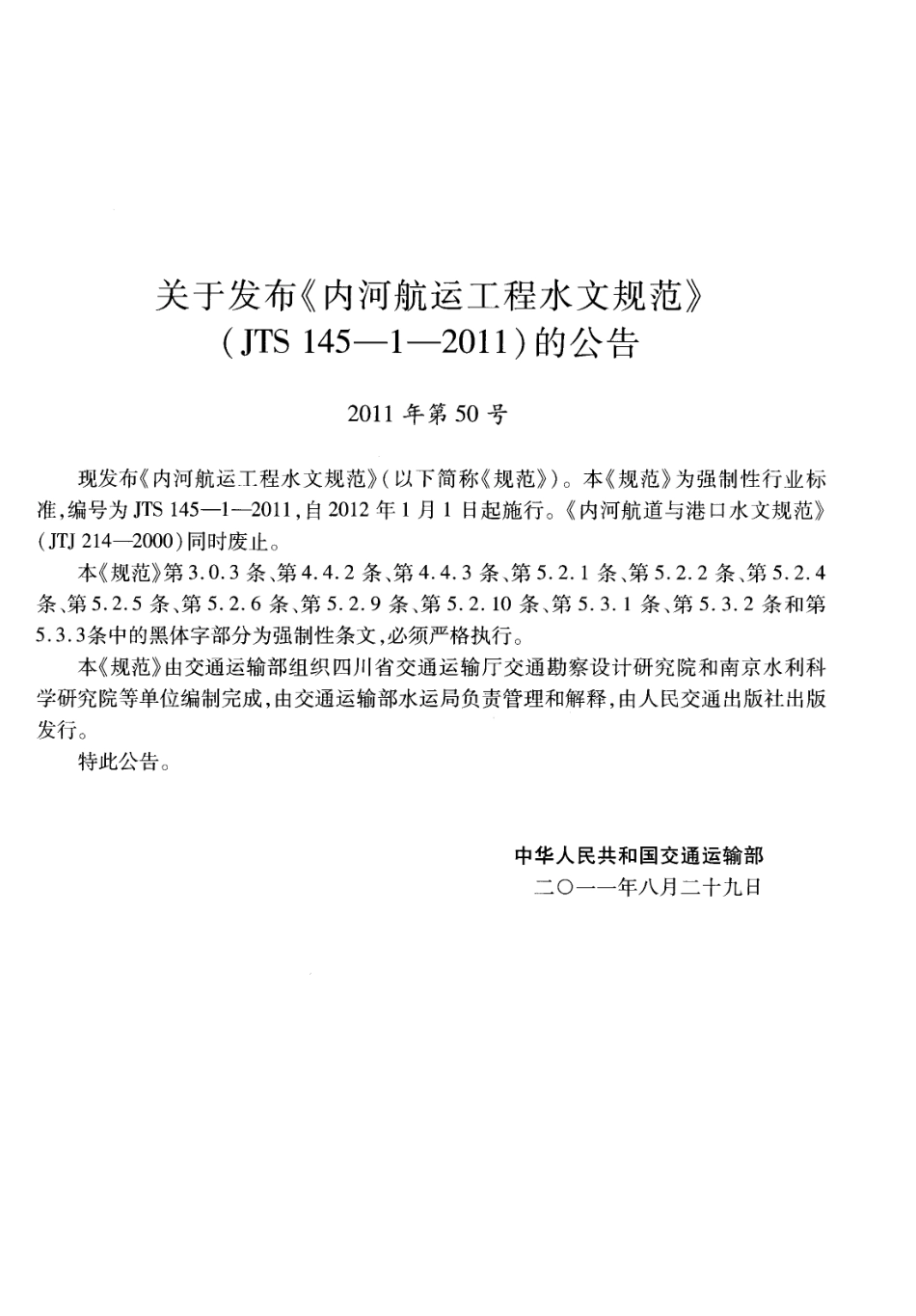

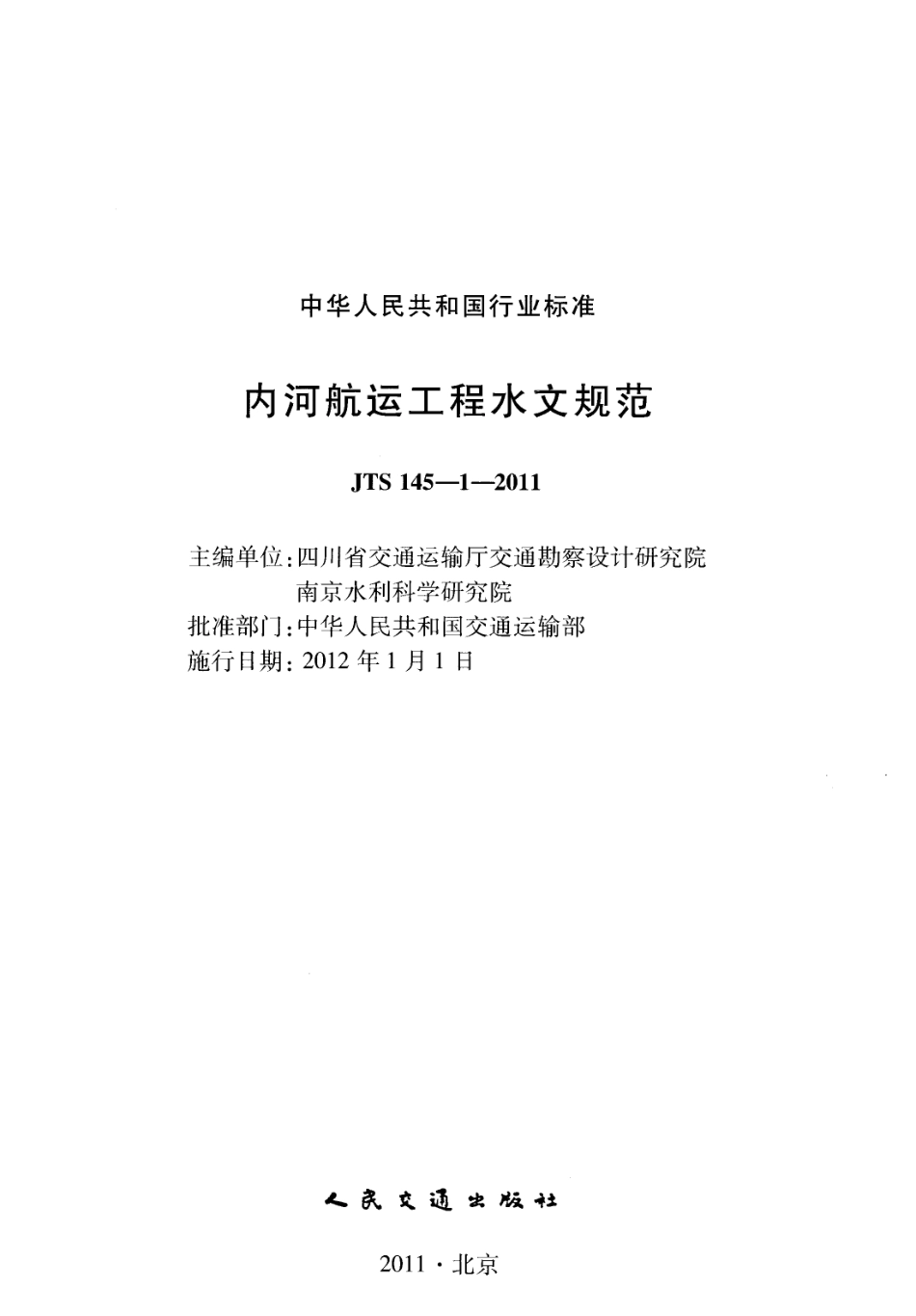

JTS 中华人民共和国行业标准JTS 145一1-2011内河航运工程水文规范Code of Hydrology for lnland Navigation Engineering 2011-08-29发布2012-01-01实施中华人民共和国交通运输部发布中华人民共和国行业标准内河航运工程水文规范JTS 145-1一-2011主编单位:四川省交通运输厅交通勘察设计研究院南京水利科学研究院批准部门:中华人民共和国交通运输部施行日期:2012年1月1日民式远也版社2011.北京关于发布内河航运工程水文规范(JTS 145-1-2011)的公告2011年第50号现发布内河航运工程水文规范(以下简称规范)o本规范为强制性行业标准，编号为JTS145-1一2011，自2012年1月1日起施行。内河航道与港口水文规范(JTJ 214-2000)同时废止。本规范第3.0.3条、第4.4.2条、第4.4.3条、第5.2.1条、第5.2.2条、第5.2.4条、第5.2.5条、第5.2.6条、第5.2.9条、第5.2.10条、第5.3.1条、第5.3.2条和第5.3.3条中的黑体字部分为强制性条文，必须严格执行。本规范由交通运输部组织四川省交通运输厅交通勘察设计研究院和南京水利科学研究院等单位编制完成，由交通运输部水运局负责管理和解释，由人民交通出版社出版发行。特此公告。中华人民共和国交通运输部二0一一年八月二十九日修订说明修订说明本规范是在内河航道与港口水文规范(JTJ 214-2000)的基础上，通过深入调查研究，总结和吸收近年来我国内河航运T牛程建设中水文分析与计算的实践经验，经广泛征求有关单位和专家的意见，并结合我国内河航运丁a程建设的现状和发展需要编制而成。主要包括基本资料、设计水位、水流与泥沙、波浪与潮流等技术内容。本规范的主编单位为四川省交通运输厅交通勘察设计研究院和南京水利科学研究院，参加单位为黑龙江省航务勘察设计院、广东省航道局和四川省交通运输厅公路水运质量监督站。内河航道与港口水文规范(J214-2000)白发布以来，为促进内河航道、港口和通航建筑物工程的建设发展保证工程效果和提高综合效益发挥了重要作用。随着内河航运工程建设技术水平和建设要求的提高，内河航道与港口水文规范(JTJ 214-2000)已不能很好地适应内河航道、港口和通航建筑物工程建设的需要。为此，交通运输部水运局组织四川省交通运输厅交通勘察设计研究院和南京水利科学研究院等单位对内河航道与港口水文规范(JTJ 214-2000)进行修订。本规范第3.0.3条、第4.4.2条、第4.4.3条、第5.2.1条、第5.2.2条、第5.2.4条、第5.2.5条、第5.2.6条、第5.2.9条、第5.2.10条、第5.3.1条、第5.3.2条和第5.3.3条中的黑字部分为强制性条文，必须严格执行。本规范共分7章和7个附录，并附条文说明。本规范编写组成员分工如下:1 总则:晏建奇陈建华2术语:晏建奇陈建华3基本规定:晏建奇牟治忠4基本资料:晏建奇陈建华刘星曹民雄龚延庆5设计水位:张幸农晏建奇李家世曹民雄6水流与泥沙:曹民雄晏建奇陈建华张丰农蒋世春7波浪与潮流:贾良文杨明远张丰农曹民雄龚延庆附录A:晏建奇李家世杨明远附录B:贾良文晏建奇吴安江附录C:贾良文张丰农吴安江附录D:贾良文李家世吴安江附录E:贾良文李家世蒋世春附录F:张幸农曹民雄杨明远附录G:晏建奇陈建华本规范于2011年3月15日通过部审，于2011年8月29日发布，自2012年1月1日起实施。内河航运士程水文规范(JTS145-1-2011)本规范由交通运输部水运局负责管理和解释。请各有关单位在执行过程中，将发现的问题和意见及时函告交通运输部水运局(地址:北京市建国门内大街11号，交通运输部水运局技术管理处，邮编:100736)和本规范管理组(地址:四川省成都市太升北路35号，四川省交通运输厅交通勘察设计研究院，邮编:610017)，以便再修订时参考。2 内?可航运士程水文规范(JTS 145-1-2011)目次1 总则.(1)2 术语(2)3 基本规定.(3)4 基本资料(的4.1 一般规定.(4)4.2 水文、气象、冰情调查(的4.3 水文观测(到4.4 资料整理及统计分析(创5 设计水位.(们5.1 一般规定(们5.2 航道设计通航水位(们5.3 枢纽通航建筑物上下游设计通航水位.(10)5.4 港口设计水位.(11)6 水流与泥沙.(13)6.1 一般规定(13)6.2 水流.(13)6.3 泥沙.(15)7 波浪与潮流.(18)7.1 一般规定.(18)7.2 波浪.(18)7.3 潮流.(19)附录A枯水设计水面线的推算.(20)附录B频率分析法.(21)附录C相关分析法.(25)附录D综合历时曲线法.(28)附录E保证率频率法.(29)附录F风浪要素与波浪爬高计算.(30)附录G本规范用词用语说明.仆的附加说明本规范修订主编单位、参加单位、主要起草人、总校人员和管理组人员名单.(35)附条文说明.(37)1总贝iJ凸J巳、JHHJ 旧贝1.0.1 为统内河航运工程水文分析与计算的技术要求，保证成果质量，制定本规范。1.0.2 本规范适用于天然河流、湖泊、水库、运河和通航渠道等内河航道、通航建筑物、港口工程的水文分析与计算。国际河流的内河航道、通航建筑物、港口工程，可参照执行。1.O.3 内河航运工程水文分析与计算除应符合本规范的规定外尚应符合国家现行有关标准的规定。内河航运工程水文规范(JTS145-1-2011)2术语2.0.1 综合历时曲线synthetic duration cu凹e某一水文要素在其多年资料按序排列后大于等于不同定值的累积时间曲线O2.0.2 重现期recurrence interval 大于等于或小于等于一定量级的水文要素值出现一次的平均间隔年数。2.0.3 保证率reliability 某一水文要素在其统计系列中大于等于不同定值的历时百分数O2.0.4 累积频率cun皿I日nn大于等于或小于等于一定量级的水文要素值出现的可能性的量度O2.0.5 泥沙颗粒级配sediment grain-size dist出ution每一粒径组泥沙在给定的沙样中所占的质量百分数。2.0.6 代表性representati veness 选用资料系列的统计特性反映总体统计特性的程度O2.0.7 一致性consistency 反映形成资料系列的基本条件的相同程度O2 3基本规定3.0.1 水文分析与计算的内容应根据工程需要确定，宜包括下列方面:(1)基本资料的收集、观测、整理及统计分析;(2)设计水位、流量的分析计算与确定;(3)水流、泥沙运动特性分析;(4)波浪特性及分析计算;(5)潮沙、潮流特性及分析计算;(6)其他水文要素的分析计算;(7)人类活动影响的调查分析。3基本规定3.0.2 水文分析与计算应以t程河段及上下游的水文站、专用站观测资料为主要依据。3.0.3 收集的水文资料系列应查明其来源、精度、人类活动的影晌和存在问题，采用系列应满足可靠性、一致性和代表性的要求O3.0.4 工程河段缺乏实测水文资料时，应根据工程情况及时开展水文观测和水文调查。3.0.5 水文分析与计算成果店进行合理性检查。3 内河航运工程水文规范(JTS145-1-2011)4基本资料4.1一般规定4.1.1 内河航道、通航建筑物和港口工程水文分析与计算所需的基本资料，应根据河流特性、工程类别、建设规模和不同阶段的要求确定。4.1.2 基本资料应包括下列主要内容:(1)流域概况、河流地貌特征及河道地形等;(2)水位、流量、流速、流向、流态、比降和水流流迹线等;(3)含沙量、输沙率、颗粒级配与河床质组成;(4)潮沙、潮流、波浪的特征值;(5)水温、水体含盐度、冰凌;(6)降水、雾、风速、风向等。4.1.3 工程所在地元水文站时，采用上下游邻近水文站的观测资料，应通过相关分析取得工程所需的资料。对无资料的地区和河段，应根据工程需要进行调查和设立专用站进行观测取得资料。4.2 水文、气象、冰情调查4.2.1 水文资料调查与收集应符合下列规定。4.2.1.1 水位资料的调查与收集应包括下列内容:(1)丁牛程河段及上下游水文站或专用站历年逐日平均水位和特征水位，计算分析要求的瞬时水位过程观测资料，模拟研究要求的典型年水位过程线;(2)T程河段及土下游河段已定的设计最高、最低通航水位，以及近期人类活动对其影响的变化值;(3)工程河段水位实测资料和历史洪、枯水调查资料;(4)基准面资料，同一水系的基准面换算成统一的基准面。4.2.1.2 流量资料的调查与收集应包括下列内容:(l)T程河段及上下游水文站或专用站历年逐日平均流量和特征流量，计算分析要求的瞬时流量过程资料，模拟研究要求的典型年流量过程线;4(2)工程河段及上下游水文站或专用站已定的设计最大、最小通航流量;(3)工程河段及土下游水文站或专用站近年的水位一流量关系资料;(4)工程河段实测流量资料。4.2.1.3 泥沙资料的调查与收集应包括下列内容:4基本资料(1)工程河段及上下游水文站或专用站典型年悬移质泥沙的逐日含沙量和输沙率、颗粒级配和历年各特征值的统计、分析资料;(2)工程河段及上下游水文站或专用站典型年洪、中、枯水期推移质的输沙率、输沙量、颗粒级配，以及与之相应的流量、水深、流速、比降等;(3)T程河段实测泥沙资料。4.2.1.4 当丁伞程河段与水文站之间有较大的支流汇入时，应调查、收集支流相应的水位、流量和泥沙资料等。4.2.1.5 潮沙、潮流、波浪资料的调查与收集应包括下列内容:(1)工程河段及上下游水文站或专用站的潮位、潮流过程和统计分析的潮沙特征值;(2)工程河段及上下游邻近水域的波高、波周期、波向分布及波浪爬高资料;(3)工程河段及上下游邻近水域的船行波资料及相应的航道断面尺度、船型、航速和航迹线等资料。4.2.1.6 洪、枯水调查应包括下列内容:(1)洪、枯水痕迹调查的调查记录，记录被访人姓名、年龄、痕迹位置，并判明其可靠程度;(2)洪、枯水痕迹调查测量后，进行比降计算，进一步判明调查的洪、枯水痕迹的可靠程度;(3)调查收集河道地形图和河段糙率资料;(4)当地相关文献资料的收集等。4.2.2 气象、水温和含盐度资料的调查与收集应包括下列内容:(1)工程河段附近气象台、站历年降水、雾、气温、风速、风向及其统计分析资料;(2)工程河段或附近站点历年的水温或含盐度O4.2.3 冰凌资料的调查与收集应包括下列内容:(1)工程河段历年封冻期的初、终冰日期，最大冰厚和平均冰厚;(2)工程河段历年开河流冰期的起始日期，流冰冰块大小、速度，冰塞、冰坝发生的时间、地点及规模;(3)下程河段历年的航运封河和开河日期;(4)与航运相关的人士破冰资料。4.3水文观测4.3.1 水位观测应符合下列规定。4.3.1.1 水位观测应符合现行国家标准水位观测标准(GBJ 138)和现行行业标准水运丁卒程测量规范(JTJ 203)的有关规定。4.3.1.2 T;f呈河段应根据工程需要和河型特征加设临时观测水尺。4.3.1.3 有明显横比降的河段应在两岸的相应位置设立水尺，并进行同步观测。4.3.1.4 枯水瞬时水面线观测应按附录A执行。其他水位的瞬时水面线观测可参照附录A执行。内河航运士程水文规范(JTS145-1-2011)4.3.2 流量测验应符合下列规定。4.3.2.1 流量测验应符合现行国家标准河流流量测验标准(GB 50l79)和现行行业标准水运IiE呈测量规范(JTJ203)的有关规定。4.3.2.2 测流断面应根据水流趋势和丁平呈需要布设O4.3.3 水面流速、流向、流态和比降观测m符合下列规定。4.3.3.1 水面流速、流向宜采用流速仪或浮标等进行观测，并应符合现行行业标准水运工程测量规范(JTJ 203)的有关规定。4.3.3.2 碍航流态应根据工程的需要测定或描述，确定其位置及在不同水位时的形态、强度与碍航程度。4.3.3.3 纵、横比降与河心水
