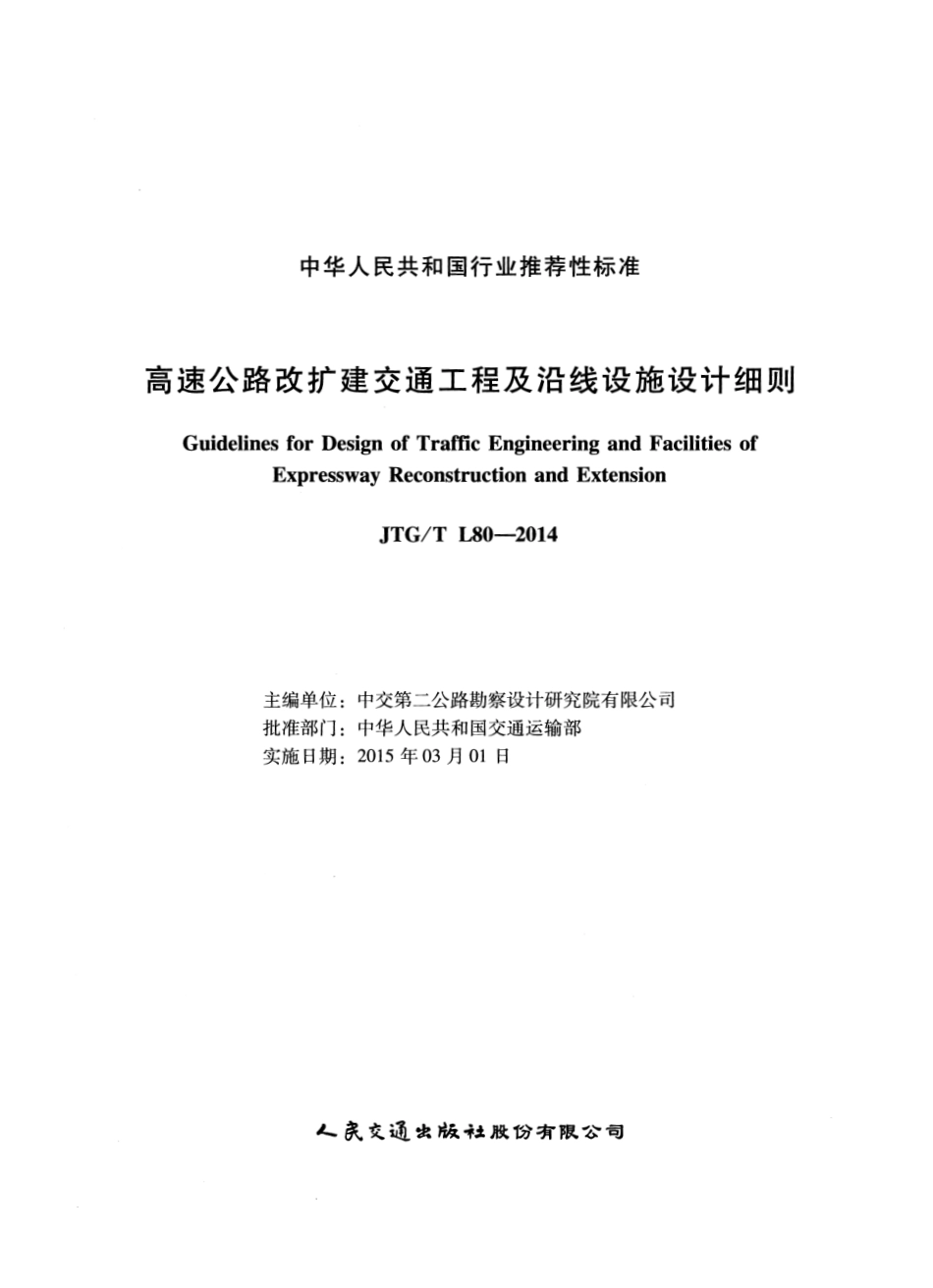

JTG 中华人民共和国行业推荐性标准JTG/T L80-2014 高速公路改扩建交通工程及沿线设施设计细则Guidelines for Design of Traffic Engineering and Facilities of Expressway Reconstruction and Extension 2014-12-23发布2015-03-01实施中华人民共和国交通运输部发布中华人民共和国行业推荐性标准高速公路改扩建交通工程及沿线设施设计细则Guidelines for Design of Traffic Engineering and Facilities of Expressway Reconstruction and Extension JTG/T L80-2014 主编单位:中交第二公路勘察设计研究院有限公司批准部门:中华人民共和国交通运输部实施日期:2015年03月01日良支iil*版社肤彷有限会司中华人民共和国交通运输部公第71号.th 1 交通运输部关于发布高速公路改扩建交通王程及沿线设施设计细则的公告现发布高速公路改扩建交通工程及沿线设施设计细则(JTG/T L80-2014)，作为公路工程行业推荐性标准，自2015年3月1日起施行。高速公路改扩建交通工程及沿线设施设计细则(JTG/T L80-2014)的管理权和解释权归交通运输部，日常解释和管理工作由主编单位中交第二公路勘察设计研究院有限公司负责。请各有关单位注意在实践中总结经验，及时将发现的问题和修改建议函告中交第二公路勘察设计研究院有限公司(地址:武汉市汉阳区鹦鹉大道498号，邮政编码:430052)，以便修订时研用。特此公告。交通运输部办公厅中华人民共和国交通运输部2014年12月23日2014年12月24日印发前同目。吕根据交通运输部厅公路字2010J 132号文关于下达2010年度公路工程标准规范定额等编制和修订工作计划的通知，由中交第二公路勘察设计研究院有限公司承担高速公路改扩建交通工程及沿线设施设计细则的制定工作。本细则的编制总结了我国近年来高速公路改扩建的经验，遵循统筹规划，兼顾长远，注重实效，指标合理，节约资源，绿色环保，科学组织，安全实施的原则，对改扩建中涉及的既有交通工程及沿线设施的再利用方法以及相关指标要求做出了必要的规定，对改扩建实施过程中的临时交通工程及沿线设施的设计进行了规范，使我国高速公路改扩建工程的交通工程及沿线设施设计更加科学合理。本细则共分9章，分别是:1总则、2术语、3既有公路调查与评价、4总体设计、5交通安全设施、6服务设施、7管理设施、8隧道交通工程与附属设施、9临时交通工程及沿线设施。本细则由中交第二公路勘察设计研究院有限公司负责起草第1章、第4章、第8章、第9章;河南省交通规划勘察设计院有限责任公司负责起草第6章、第7章收费、供配电、房屋建筑部分;北京交科公路勘察设计研究院负责起草第5章;中咨泰克交通工程集团有限公司负责起草第7章监控、通信部分;第2章、第3章由各单位共同起草。请各有关单位在执行过程中，将发现的问题和意见，函告本细则日常管理组，联系人:胡彦杰(地址:武汉市汉阳区鹦鹉大道498号，邮政编码:430052;电话:027-84533301;传真:027-84533276;电子邮箱:ccshijtgc )，以便修订时参考。主编单位:中交第二公路勘察设计研究院有限公司参编单位:河南省交通规划勘察设计院有限责任公司北京交科公路勘察设计研究院中咨泰克交通工程集团有限公司中交第一公路勘察设计研究院有限公司交通运输部公路科学研究院主编:廖朝华胡彦杰主要参编人员:王武岗李太芳杨峰曹豫涛杨晓东唐埠璋闵泉黄小明B次目次123335700135688813468001224 11111111ititil-句，7Mqh句，&句，2J叮32J丐V-J-v施施设设施价uuuu线属线设评uuuu标附沿全施施月与huu和明与及安设设机查定uu施定志施定施施施照筑程程定通务理剖调规.设规标设规设设设电建工工规交服管时路般查价计全般通栏他施施般控费信配屋通通般时时时时公一调评设安一交护其设设一监收通供房交交一临临临时则语有体通务理谨时阳总术既12J总交1234服管123456隧临1234mm33355557777779999e$123456789本总则1 总则1.O.1 为规范和指导高速公路改扩建交通工程及沿线设施设计，合理利用既有设施，完善临时交通工程及沿线设施设计的相关规定，制定本细则。1.o.2 本细则适用于高速公路改扩建交通工程及沿线设施的设计。1.O.3 高速公路改扩建交通工程及沿线设施设计应满足安全合理、经济适用、资源节约、因地制宜的要求。1.O.4 高速公路改扩建交通工程及沿线设施设计应在对既有公路开展调查与评价的基础上，结合主体工程改扩建方案进行，其总体设计应与主体工程的总体设计同步进行。1.O.5 高速公路改扩建工程应充分利用既有公路的交通工程及沿线设施。1.O.6 高速公路改扩建工程施工期间维持通行时，应根据交通组织方案开展临时交通工程及沿线设施设计。1.O.7 高速公路改扩建交通工程及沿线设施设计应在满足安全和使用功能的条件下，积极稳妥地采用新技术、新材料、新工艺、新产品，落实节能减排的相关规定。1.O.8 高速公路改扩建交通工程及沿线设施的设计除应符合本细则的规定外，尚应符合国家和行业现行有关标准的规定。霄速公路改扩建交通工程及沿线设施设计细则(JTG/TL80-2014)2 术语2.0.1 临时交通工程及沿线设施tempora叮trafficengineering devices 为维持高速公路改扩建期间的路网分流、路段通行保障以及正常施工作业而临时性设置的安全设施、管理设施、服务设施、隧道交通工程与附属设施的总称。2.O.2 改扩建施工交通组织the traffic organization for reconstruction and extension work 保障改扩建工程施工期间既有公路及周边路网能维持一定的通行条件和服务水平的交通组织工作。-2一既有公路调查与评价3 既有公路调查与评价3.1 一般规定3.1.1 高速公路改扩建设计应对既有公路交通工程及沿线设施进行全面调查与评价，调查与评价的结果应满足设计的需要。3.1.2 调查可采取资料收集、现场勘察、检测、问卷、座谈等形式。3.1.3 应调查既有公路交通工程及沿线设施的现状，结合运营过程中存在的问题、运营管理部门及公路使用者的需求，对其可利用性做出评价。评价宜定性与定量相结合，可采用符合性评判、专家评议等方法。3.2 调查3.2.1 应收集项目改扩建工程的可行性研究报告、项目改扩建工程的主体工程设计资料、既有公路的安全性评价报告等。3.2.2 应收集既有公路交通工程及沿线设施竣工文件、系统升级改造竣工文件、专项改造竣工文件、设备维护更新记录或其他相关资料，并应对相关内容进行现场核实。3.2.3 应收集至少前3年的下列相关运营数据:1 交通量，包括互通式立体交叉之间的主线断面交通量、各收费站出人口交通量等。2 交通组成，包括主线断面及收费站出人口的交通组成03 气象资料，包括对公路交通造成影响的气象数据。4 交通事故资料，包括事故位置、事故原因、事故人员伤亡和财产损失、事故处理、后期运营改善情况等相关记录。5 隧道环境数据，包括隧道洞外亮度、洞内照度、洞内能见度和一氧化碳实际浓度等信息。3.2.4 应调研相关单位对既有交通工程及沿线设施使用效果的评价、对各设施设置高速公路改扩建交通工程及沿线设施设计细则(JTG/T180-2014)情况的反馈意见和其他需求，以及对改扩建的建议。应了解下列内容:1 运营管理机构现状及运营管理需求。2 既有交通工程及沿线设施的建成年份系统升级改造、专项改造的年份及主要改造内容，设备更新维护等情况。3 发生过重大交通事故的路段、事故率偏高和经常出现交通拥堵路段的基本情况，以及后期采取的改善措施。4 既有设备及设施的规格型号，其功能、规模和位置适用性情况。5 安全设施:既有护栏、标志、防眩设施、隔离设施等的适用性情况。6 监控设施:既有监控系统软件使用情况、数据和图像传输及存储方式、外场设备供电方式等情况。7 收费设施:各收费站收费车道数量适用状况及存在的问题等。8 通信设施:光纤数字传输设备的规格、接口使用情况、与相邻高速公路及上级联网中心的通信联网情况，语音交换设备的使用容量，紧急报警设施及广播系统的方式，视频会议系统的设置，光缆预留数量，通信管道的使用及租赁等情况。9 供配电照明设施:变电所适用情况、柴油发电机等备用电源所带负荷及使用频率、电力监控系统配置、隧道运营电费及节能措施、照明光源配置及运营等情况。10 隧道风机设置及运营、当地消防救援机构的设置、消防设备的配置及使用，以及隧道火灾等情况。11 服务设施:停车、加油、如厕、餐饮、汽车维修、购物、住宿等设施的使用情况。12 房屋建筑:既有建(构)筑物的建设规模，水、暖、电、环保等配套设备的使用情况。3.2.5 应结合收集的资料及座谈的情况进行现场调查，了解系统运营及既有设备的情况，包括功能状态、锈蚀、老化和损坏情况。现场调查可采用拍照、录像、询问交流相结合的方式进行，应主要了解下列内容:1 护栏设置类型及规格护栏板规格中央分隔带侧向净空标志、标线的位置及内容，隔离栅、防眩设施、防落网的形式和规格等。2 监控中心、分中心的整体布局，计算机系统的软件功能，闭路电视系统的传输、存储方式及容量，显示屏的规格、显示方式，不间断电源的规格和配置容量以及已用容量情况，信息发布设备的位置和显示效果，外场设备的设置等。3 收费站监控室的整体布局，计算机设备、内部对讲和安全报警系统等容量、使用效果、收费软件功能，闭路电视系统的传输、存储方式及容量，显示屏的规格、显示方式;收费广场的整体布局，包括出人口车道数量、复式收费车道、计重收费车道、ETC收费车道、无人值守收费车道等;各收费车道的设备配置等，计重收费设备的使用情况及复检的比例。4 光纤数字传输设备的规格型号、等级、端口配备、扩容能力、与相邻高速公路既有公路调雪与评价的通信网连接情况，语音交换设备的规格型号、己用容量、扩容能力、端口配备情况，紧急报警系统的设备配备情况。5 供配电照明设施的变压器、柴油发电机、高低压柜的型号及规格，照明设备的使用情况，隧道照明效果，隧道风机、消防设施的完好情况及扩容条件。6 服务区、停车区的整体布局及各类服务设施的运营状况。7 各站区房屋建筑的整体布局，建(构)筑物、水、暖、电、环保设备、管网的运营状况及改扩建条件。3.2.6 对下列路段，除应按本细则第3.2.5条的规定进行调查外，尚应结合地形条件、构造物、路基高度、公路绿化等情况，调查安全、监控、照明等设施对特殊通行条件的适应性及存在的问题:l 设有避险车道、爬坡车道、紧急停车带、降温池等的路段。2 平曲线、竖曲线半径小于一般值的路段、视距不佳路段。3 特大桥及大桥路段。4 特长隧道及长隧道等大型构造物出入口路段。5 限速值低于其他路段的局部路段。6 事故率偏高及经常性拥堵路段。7 气象灾害常发路段。3.2.7 应收集相连接高速公路交通工程及沿线设施的配置情况。3.3 评价3.3.1 应根据调查成果，对既有公路交通工程及沿线设施的使用效果、改造和再利用的可行性做出分析评价。3.3.2 评价应从符合现行标准的相关要求、保障通行能力和服务水平、满足改扩建后运营需求，以及资源再利用等角度进行。3.3.3 应根据改扩建后运营管理的需求，明确对管理机构和管理模式进行调整的必要性。3.3.4 应根据调查结果，对下列安全设施状况给出初步评价与建议:l 护栏的设置与现行标准规定的符合性。2 护栏材料利用的必要性。3 标志板面及结构支撑材料利用的必要性。4 隔离栅、防眩设施、防落网等利用的必要性。高速公路改扩建交通工程及沿线设施设计细则(JTG/T180-2014)3.3.5 应根据现行标准结合运营管理的需求，对既有公路监控、收费
