DLT1217-2013 磁控型可控并联电抗器技术规范.pdf

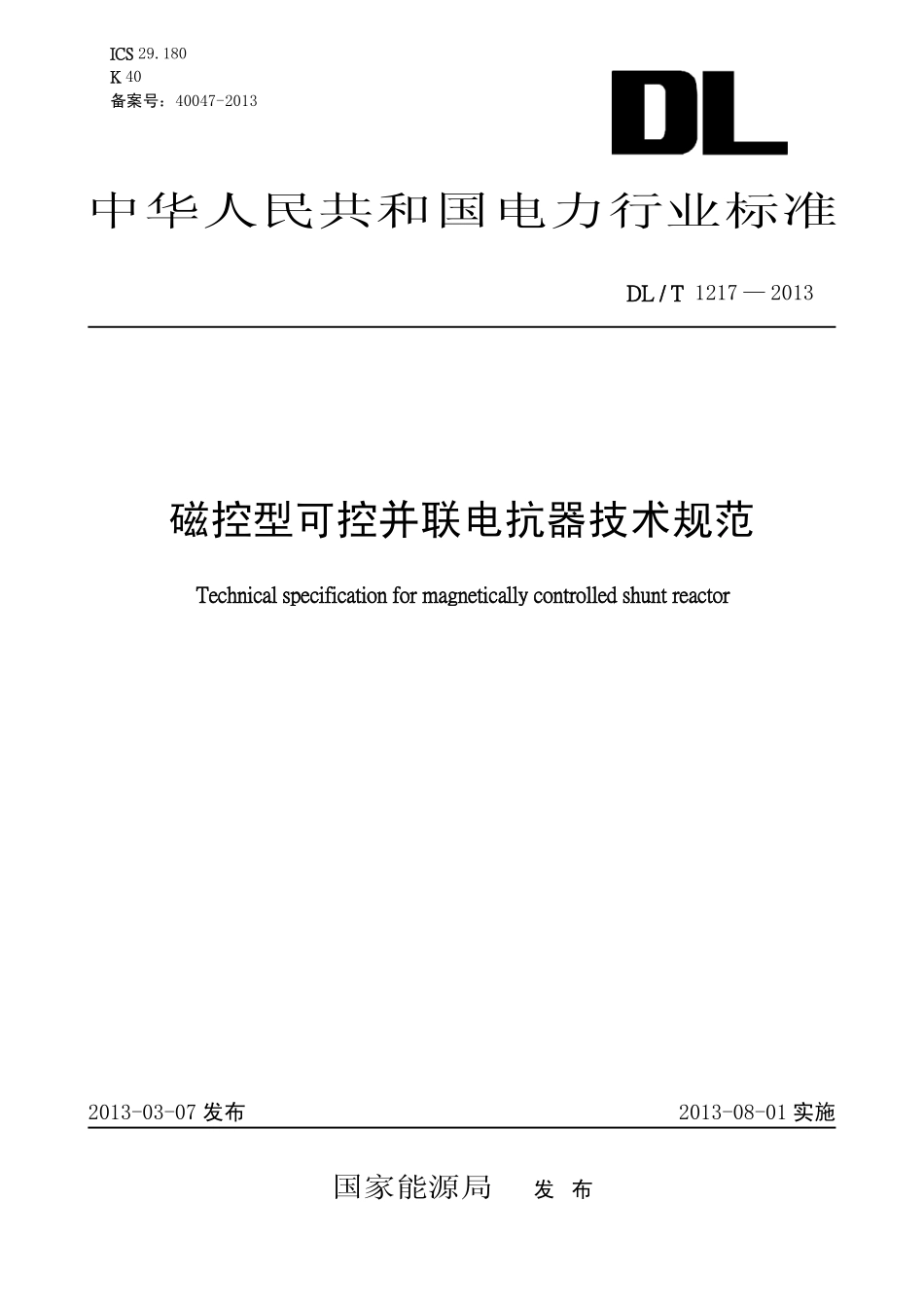

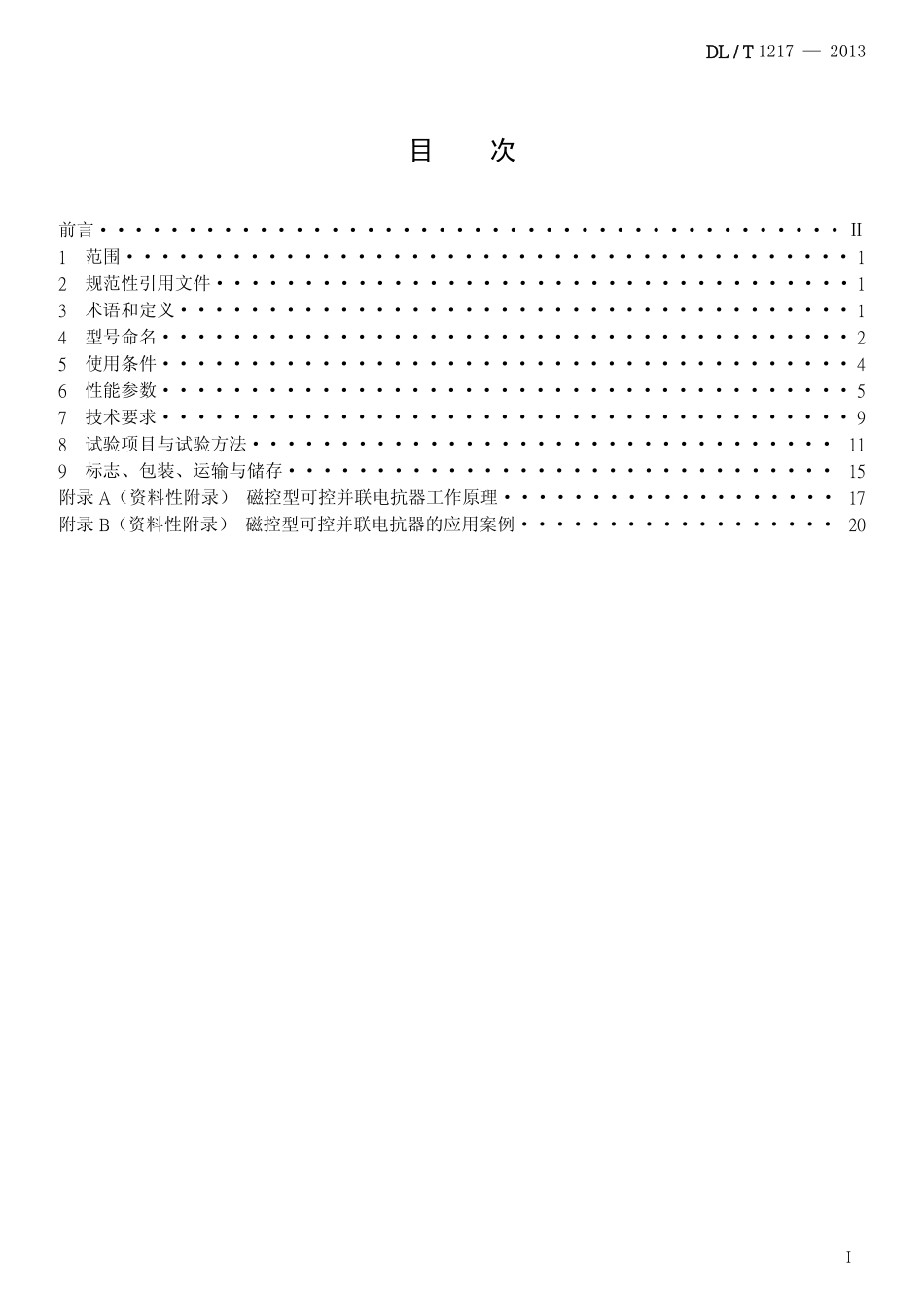

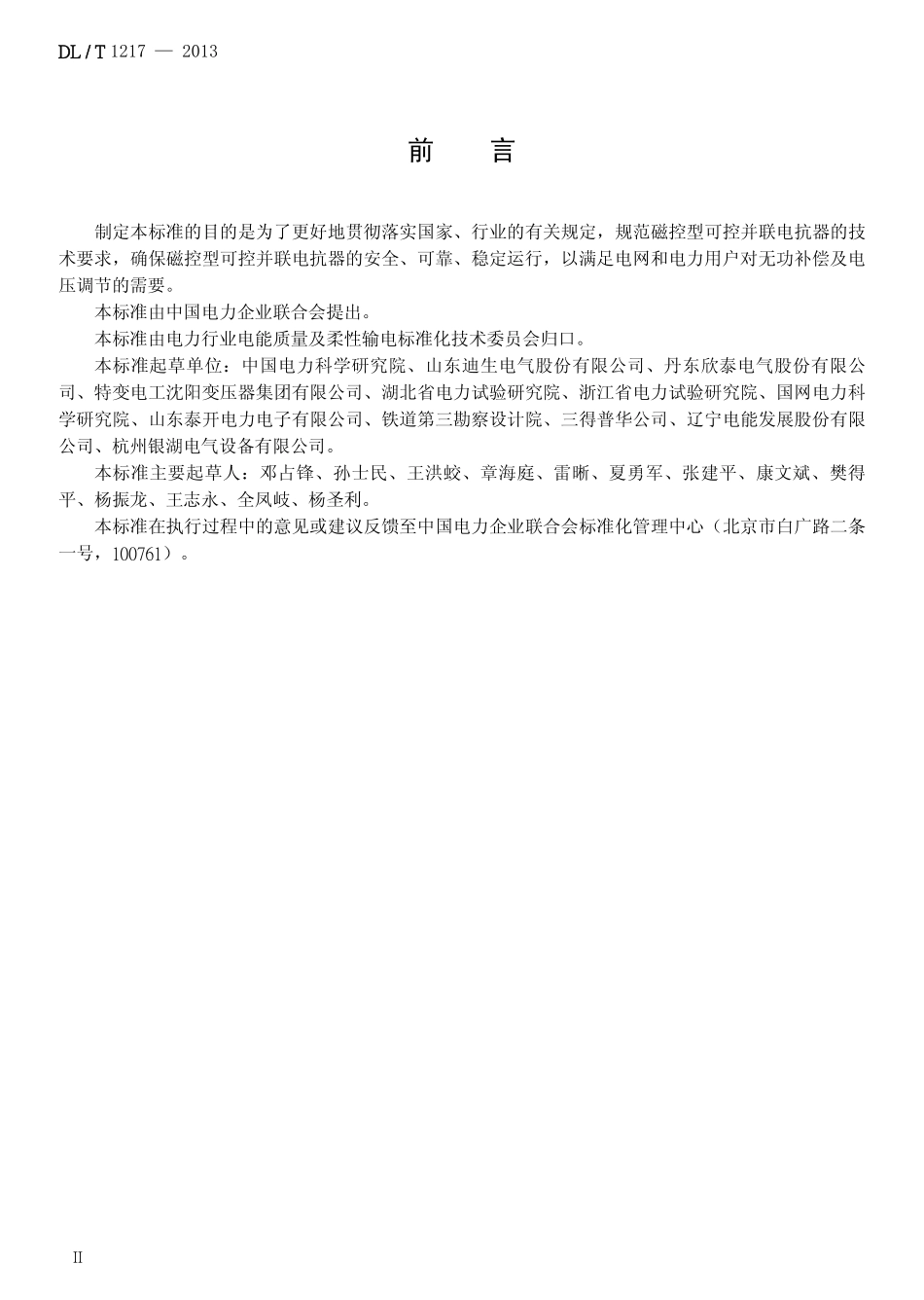

ICSICS 29.180K K 40备案号：40047-2013中华人民共和国电力行业标准DLDL/T T 1217 2013磁控型可控并联电抗器技术规范TechnicalTechnical specificationspecification forfor m magneticallyagnetically c controlledontrolled shuntshunt reactorreactor2013-03-07 发布2013-08-01 实施国家能源局发 布DLDL/T T 1217 2013I目次前言 1范围 12规范性引用文件 13术语和定义 14型号命名 25使用条件 46性能参数 57技术要求 98试验项目与试验方法 119标志、包装、运输与储存 15附录 A（资料性附录）磁控型可控并联电抗器工作原理 17附录 B（资料性附录）磁控型可控并联电抗器的应用案例 20DLDL/T T 1217 2013II前言制定本标准的目的是为了更好地贯彻落实国家、行业的有关规定，规范磁控型可控并联电抗器的技术要求，确保磁控型可控并联电抗器的安全、可靠、稳定运行，以满足电网和电力用户对无功补偿及电压调节的需要。本标准由中国电力企业联合会提出。本标准由电力行业电能质量及柔性输电标准化技术委员会归口。本标准起草单位：中国电力科学研究院、山东迪生电气股份有限公司、丹东欣泰电气股份有限公司、特变电工沈阳变压器集团有限公司、湖北省电力试验研究院、浙江省电力试验研究院、国网电力科学研究院、山东泰开电力电子有限公司、铁道第三勘察设计院、三得普华公司、辽宁电能发展股份有限公司、杭州银湖电气设备有限公司。本标准主要起草人：邓占锋、孙士民、王洪蛟、章海庭、雷晰、夏勇军、张建平、康文斌、樊得平、杨振龙、王志永、全凤岐、杨圣利。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）。DLDL/T T 1217 20131磁控型可控并联电抗器技术规范1范围本标准规定了磁控型可控并联电抗器（简称 MCSR）的术语与定义、型号命名、使用条件、性能参数、技术要求、试验方法和检验规则、标志、包装、运输与储存。本标准适用于 66kV 及以下电压等级系统中用于无功补偿和电压调节的磁控型可控并联电抗器，其他用途和其他电压等级的磁控型可控并联电抗器可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 1094.1电力变压器第 1 部分：总则GB 1094.2电力变压器第 2 部分：温升GB 1094.3电力变压器第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.11电力变压器第 11 部分：干式变压器GB 2536电工流体变压器和开关用的未使用过的矿物绝缘油GB/T 311.2绝缘配合第 2 部分：使用导则GB/T 321优先数和优先数系GB/T 1094.6电力变压器第 6 部分：电抗器GB/T 1094.10电力变压器第 10 部分：声级测定GB/T 64512008油浸式电力变压器技术参数和要求GB/T 7261继电保护和安全自动装置基本试验方法GB/T 9969工业产品使用说明书 总则GB/T 14549电能质量公用电网谐波GB/T 14598.1电气继电器第 23 部分：触点性能GB/T 16927.1高电压试验技术第 1 部分：一般定义及试验要求DL/T 478继电保护和安全自动装置通用技术条件DL/T 995继电保护和电网安全自动装置检验规程DL/T 1010.22006高压静止无功补偿装置第 2 部分：晶闸管阀试验DL/T 11932012柔性输电术语JB/T 3837变压器类产品型号编制方法3术语和定义下列术语和定义适用于本标准。3.1可控并联电抗器controlledcontrolled shuntshunt reactorreactor（CSRCSR）并联连接于系统，电抗值可以在线改变的并联无功补偿成套装置，主要由电抗器本体、阀控系统和控制保护系统等部分组成。DLDL/T T 1217 201323.2磁控型可控并联电抗器magneticallymagnetically controlledcontrolled shuntshunt reactorreactor（MCSRMCSR）通过改变铁芯的饱和程度来实现电抗值调节的并联电抗器。注：磁控型可控并联电抗器工作原理见附录 A，应用案例见附录 B。DL/T 11932012，定义 4.5.23.3网侧绕组lineline sideside windingwinding与电网直接相连的绕组。DL/T 11932012，定义 4.5.83.4控制绕组c controlontrol w windinginding与可控并联电抗器调节控制装置相连接的绕组，通过改变流过该绕组的电流来实现可控并联电抗器阻抗调节。DL/T 11932012，定义 4.5.93.5辅助绕组a auxiliaryuxiliary w windinginding具备连接滤波器或者为调节控制装置提供电源等辅助功能的绕组。DL/T 11932012，定义 4.5.103.6阀控系统v valvealve controlcontrol systemsystem以晶闸管或其他电力电子器件作为主要控制元件的可控并联电抗器调节控制装置，与控制绕组相连接，对可控并联电抗器输出容量进行控制的子系统。3.7阶跃响应时间stepstep responseresponse timetime当输入阶跃控制信号后，MCSR 输出达到目标值的 90%所用的时间，且期间没有产生过冲，见图 1。注：由于电压变化范围较小，难以获得清晰的电压变化曲线，一般可以用瞬时无功变化曲线来确定响应时间。图 1阶跃响应时间定义4型号命名4.1装置型号由产品型号、设计序号、额定容量、额定电压、特殊使用环境代号共 5 部分组成。其型号命名组成见图 2。DLDL/T T 1217 20133图 2型号命名组成4.2产品型号的字母排序及含义见表 1。表 1产品型号的字母排序及含义序号分类含义代表字母1型式磁控型可控并联电抗器MCSR2成套装置相数“单”相“三”相D3成套装置结构型式本体和阀控分离本体和阀控“集”成在一起J4分隔符分隔成套装置和本体/5本体绕组外绝缘介质变压器油空气（“干”式）浇注“成”型固体GC6本体冷却装置种类自然循环冷却装置“风”冷却装置“水”冷却装置FS7本体油循环方式自然循环强“迫”油循环P8导线材质铜线“铝”线L9分隔符分隔本体和阀控/10阀控系统冷却装置种类自然循环冷却装置“风”冷却装置“水”冷却装置FS11阀控系统供电方式内部取电“外”部供电W12阀控系统触发方式光电触发电“磁”触发C注：表中带引号的字由型号中代表字母表示。4.3特殊使用环境代号按 JB/T 3837 执行。例如 MCSRDJ/GF/FWC 12345000/35GYW2 表示一台单相，本体与阀控集成，干式绕组，风冷却，铜线圈；阀控系统风冷却外部供电电磁触发，设计序号 1234，5000kvar，35kV，高原及 c 级污秽地区用 MCSR。DLDL/T T 1217 201345使用条件5.1正常使用条件5.1.1环境条件5.1.1.1电抗器本体的使用环境条件a）海拔不超过 1000m。b）环境温度：1）最高气温：+40；2）最高月平均温度：+30；3）最高年平均温度：+20；4）最低气温：25（适用于户外安装的本体），5（适用于户内安装的本体）。c）水冷却器水入口处的冷却水最高温度：+25。d）安装场所污秽等级不超过 b 级。e）地震引发的地面加速度g：水平方向低于 3m/s2；垂直方向低于 1.5m/s2。5.1.1.2控制保护系统的使用环境条件a）环境温度：5+45；b）相对湿度：5%95%；c）海拔不超过 1000m；d）应无剧烈的机械振动；e）应无损坏绝缘及腐蚀金属的有害气体及蒸汽；f）应无导电性或爆炸性尘埃，应无强电场或强磁场；g）不受阳光直接照射，无雨雪及严重霉菌侵袭；h）安装倾斜不大于 5。5.1.1.3阀控系统的使用环境条件阀控系统安装环境与电抗器本体相同时，应满足 5.1.1.1 的要求；阀控系统安装环境与控制保护系统相同时，应满足 5.1.1.2 的要求。5.1.2电气条件5.1.2.1接入系统电气条件接入系统电气条件由供需双方确定。5.1.2.2控制保护系统电源条件MCSR 的控制保护系统电源应满足如下条件：a）交流电源：额定电压为 220V 或 380V；电压偏差为20；频率为 50Hz；频率偏差为2.5Hz；电压谐波总畸变率小于等于 8%。b）直流电源：额定电压为 110V 或 220V；电压偏差为20%+10%；电压纹波系数小于等于5%。5.2特殊使用条件5.2.1凡是需要满足 5.1 条规定的正常使用条件之外的特殊使用条件，应在询价和订货时说明。5.2.2特殊使用条件下，MCSR 的额定值和试验规则：a）在较高环境温度或高海拔环境下的温升和冷却：油浸式 MCSR 按 GB 1094.2 的规定；干式MCSR 按 GB 1094.11 的规定。b）在高海拔环境下的外绝缘：油浸式 MCSR 按 GB 1094.3 的规定；干式 MCSR 按 GB 1094.11 的规定。c）特殊地区按相关标准规定。DLDL/T T 1217 201356性能参数6.1基本参数MCSR 的容量优先值应优先从 GB/T 321 中 R10 序列中选取。典型 MCSR 的额定电压、额定容量、空载损耗、额定容量损耗等基本参数见表 2。表 2典型 MCSRMCSR 基本参数额定电压 kV额定容量kvar联结方式空载损耗kW额定容量损耗kW%6（10）500三角形联结0.777.991.606300.8210.011.598001.0112.561.5710001.1815.401.5412501.4018.881.5116001.6923.361.4620002.0228.051.4025002.3833.791.3531502.8139.361.2540003.4648.001.2050004.1057.381.1563004.9069.081.1080006.3483.201.04100008.0499.450.99125009.62118.750.9535（27.5）2000三角形联结2.3028.001.4025002.7233.751.3531503.2339.381.2540003.8748.801.2250004.6457.501.1563005.6369.301.1080007.8783.201.04100009.2899.000.991250010.94118.750.95DLDL/T T 1217 201361600013.17144.000.902000015.57174.000.872500019.00210.000.843150022.43252.000.804000026.88312.000.78表 2（续）额定电压 kV额定容量kvar联结方式空载损耗kW额定容量损耗kW%666300三角形联结8.0071.191.1380009.6085.601.071000011.36100.001.001250013.44122.500.981600016.16148.800.932000019.20180.000.902500022.72217.500.873150026.96261.450.834000032.24324.000.815000038.08400.000.806300044.96497.700.796.2运行范围a）容量调节范围：5%100%额定容量连续可调，1.1 倍额定容量下连续运行；b）运行电压范围：0.8UN1.1UN（UN
