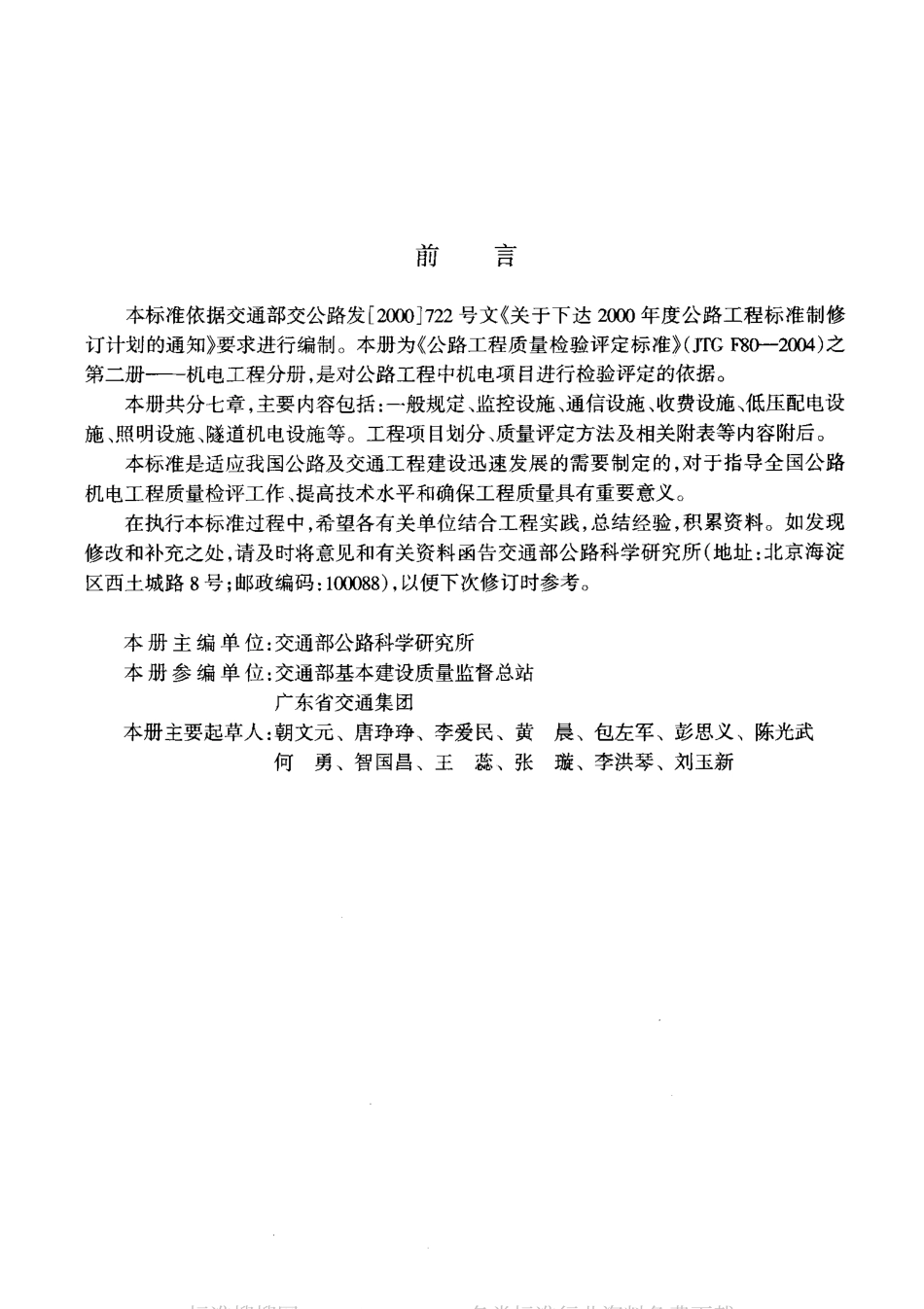

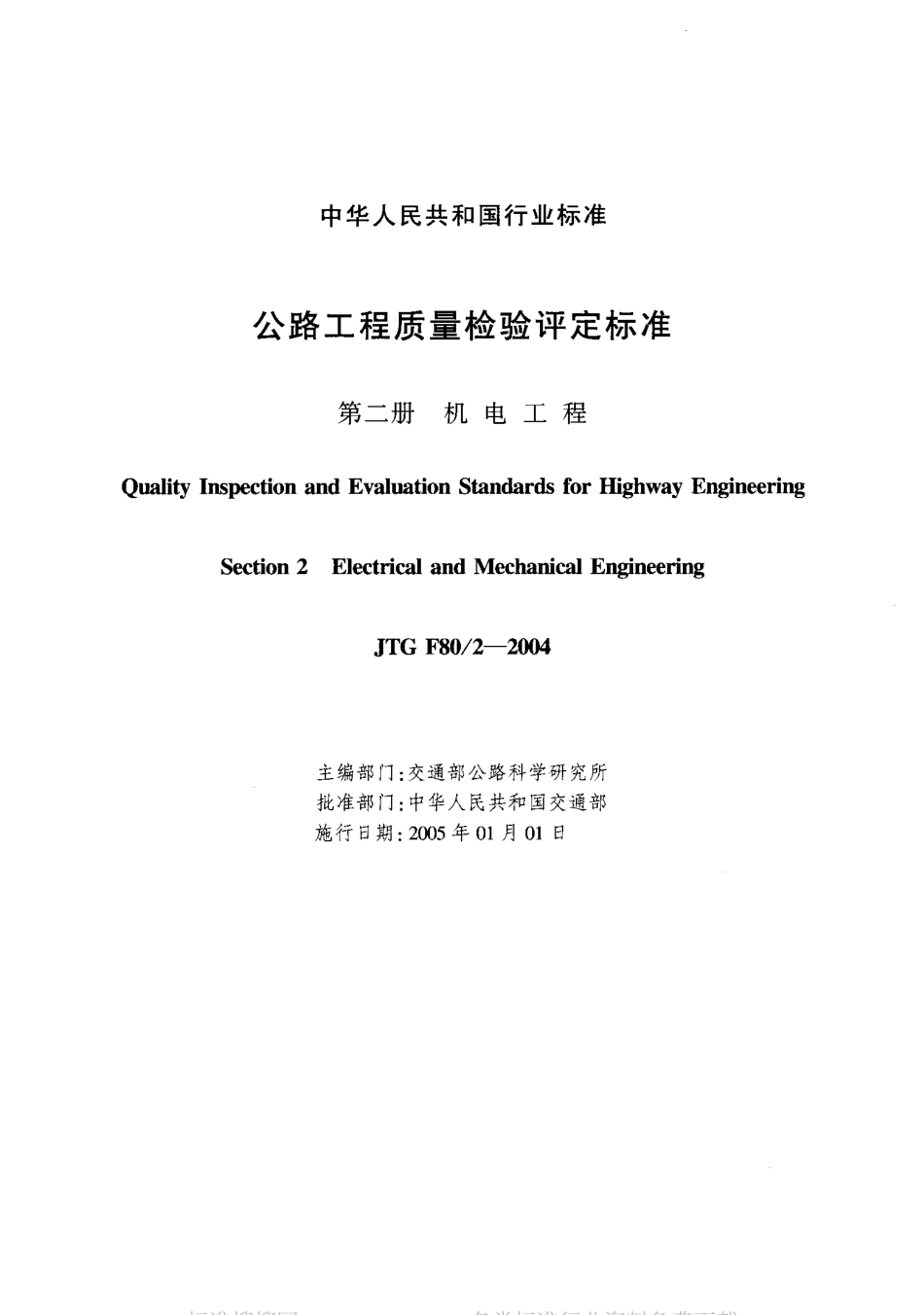

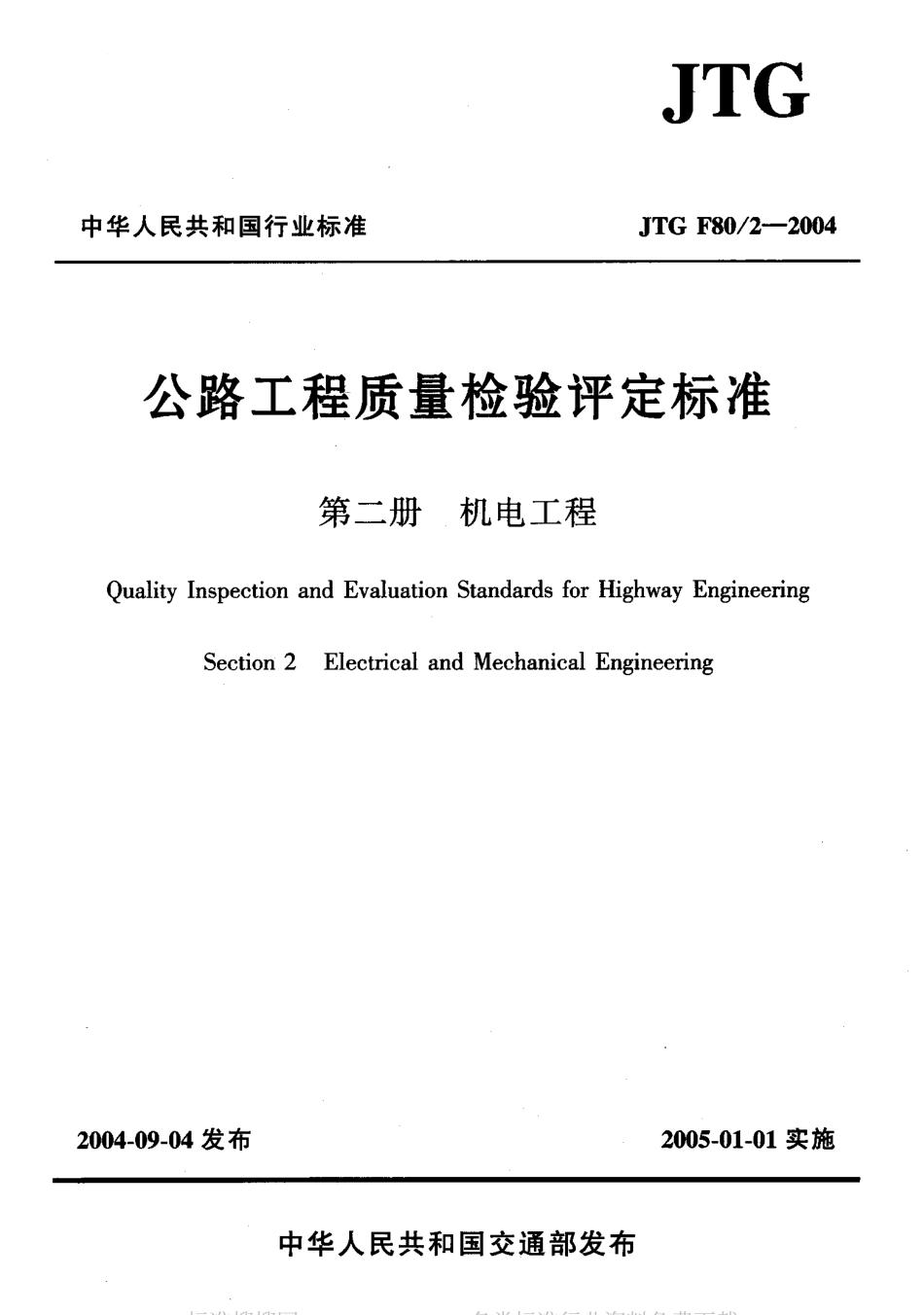

匆t,il l礴 舅 嚣 P.:J T G中华人民共和国行业标准J TG F 8 0/2-2 0 0 4公路工程质量检验评定标准第二册机电工程Q u a l i ty I n s p e c ti o n a n d E v a l u a t io n S t a n d a r d s f o r H i g h w a y E n g i n e e r in gS e c t i o n 2 E le c t r i c a l a n d M e c h a n ic a l E n g i n e e r i n g2 0 0 4-0 9-0 4 发布2 0 0 5-0 1-0 1 实施中华人民共和国交通部发布标准搜搜网 各类标准行业资料免费下载中华人 民共和国行业标准公路工程质量检验评定标准第二册机 电 工 程Q u a l i t y I n s p e c t i o n a n d E v a l u a t i o n S t a n d a r d s f o r h i g h w a y E n g i n e e r i n gS e c t i o n 2 E l e c t r i c a l a n d Me c h a n i c a l E n g i n e e r i n gJ T G F 8 0/2-2 0 0 4主编部门:交通部公路科学研究所批准部门:中华人民共和国交通部施行 日期:2 0 0 5 年 0 1 月0 1日标准搜搜网 各类标准行业资料免费下载目 J舀 本 标准依据交通部交公路发 2 0 0 0 7 2 2 号文 关于下达2 0 0()年度公路工程标准制修订计划的通知 要求进行编制。本册为 公路工程质量检验评定标准(J T G F 8 0-2 0 0 4)之第二册机电 工程分 册，是对公路工程中 机电 项目 进行检验评定的依据。本册 共分七章，主要内 容包括:一般规定、监控设施、通信设施、收费设施、低压配电 设施、照明 设施、隧道机电 设施等。工程项目 划分、质量评定方法及相关附表等内容附后。本标准是适应我国 公路及交通工程建设迅速发展的需要制定的，对于指导全国 公路机电 工程质量检评工作、提高 技术水平和确保工程质量具有重要意义。在执行本标准过程中，希望各有关单位结合工程实践，总结经验，积累资料。如发现修改和补充之处，请及时将意见和有关资料函告交通部公路科学研究所(地址:北京海淀区 西土城路 8 号;邮政编码:1 0 0 0 8 8)，以便下次修订时参考。本册主编单位:交通部公路科学研究所本 册参 编 单 位:交通部基本建设质量监督总站 广东省交通集团本册主要起草人:朝文元、唐玲净、李爱民、黄 晨、包左军、彭思义、陈光武 何勇、智国昌、王蕊、张漩、李洪琴、刘玉新标准搜搜网 各类标准行业资料免费下载目录目录1 一般规定 12 监控设施 2 2.1 车辆检测器 2 2.2 气象检测器 3 2.3 闭路电 视监视系统 4 2.4 可变标志 6 2.5 光、电缆线路 8 2.6 监控中心设备安装及系统调测 9 2.7 大屏幕投影系统 1 1 2.8 地图板 1 2 2.9 监控系统计算机网络 1 23 通信设施 1 4 3.1 通信管道与光、电缆线路 1 4 3.2 光纤数字传输系统 1 5 3.3 数字程控交换系统 1 8 3.4 紧急电 话系统 ，1 9 3.5 无线移动通信系统 2 0 3.6 通信电源 2 24 收费设施 2 4 4.1 人口车道设备 2 4 4.2 出口车道设备 2 6 4.3 收费站设备及软件 2 8 4.4 收费中心设备及软件 3 0 4.5 I C 卡发卡编码系统 3 1 4.6 内部有线对讲及紧急报警系统 3 2 4.7 闭 路电视监视系统 3 3 4.8 收费站内光、电缆及塑料管道 3 5 4.9 收费系统计算机网络 3 65 低压配电设施 3 7 5.1 中 心(站)内 低压配电 设备 3 7 5.2 外场设备电力电缆线路 3 86 照明设施 4 07 隧道机电设施 ，4 2标准搜搜网 各类标准行业资料免费下载公路工程质量检验评定标准(I M F s o2 一2 0 目)7.1 车辆检测器 ，4 2 7.2 气象检测器 ，4 2 7.3 闭 路电 视 监 视系 统 .4 2 7.4 紧急电话系统 4 2 7.5 环 境检 测 设 备 ，.4 2 7.6 报 警与 诱 导 设 施 ，。4 3 7.7 可变标志 .4 4 7.8 通风设施 ，4 5 7.9 照明设施 ，.4 6 7.1 0 消防设施 ，。4 7 7.1 1 本地控制器 ，4 8 7.1 2 隧道监控中心设备及软件 .4 9 7.1 3 隧道监控中心计算机网络，5 1 7.1 4 低压供配电 ，5 1附录 A 通信管道试通的检验与评定 5 2附 录B 本 规 范 用词 说明.，5 3附件 1 公路工程质量检验评定标准第二册机电工程条文说明.5 5 1 一般规定 ，5 7 2 监控设施 ，6 1 3 通信设施 .，6 8 4 收费设施 ，-，二 ，二 ，7 6 5 低压配电 设施 ，7 9 6 照明设施 8 0 7 隧道机电 设施 .8 1附件 2 公路工程质量检验评定标准第一册土建工程相关内容.8 5 1 总则，。，8 7 2 术语 8 8 3 工程质量评定 4 ，4 4 4 ，8 9 附录A 单位、分部及分项工程的划分 ，9 2 附录 J 工程质量检验评定用表，%标准搜搜网 各类标准行业资料免费下载一 般 规 定1 一般规定 1.0.1(公路工程质量检验评定标准(第一册土 建工程)(J T G F s o i 1-2 0 0 4)1,2.3 章除本章规定外适用于本册。1.0.2 本册适用于高速公路新建和改扩建交通工程机电项目，其他公路机电工程项 目可参照执行。1.0.3 机电工程分项工程检查频率:施工单位为 1 0 0%;工程监理单位不低于 3 0%，当项 目 测点数少于 3 个时，全部检查。1.0.4 机电工程分项工程各项实测检查项目的权值均为 t o 1.0.5 按本标准进行质量评定的机电项目，质量保证资料应真实并基本齐全，其所用设备、原材 料、半成品和制 成品，均应符合有关产品标准、规范或合同的 要求，并有符合国家认可标准要求的质检机构出具的检验合格证和出厂合格证。标准搜搜网 各类标准行业资料免费下载公路工程质量检验评定标准门 1 Y;F 8 0/2-2 0 0 4)2 监控设施2.1 车辆检测器 z.1.1 基本要求 1)车辆检测器及其配件的 数量、型号规格符合要求。2)车辆检测器安装位置正确，机箱外部完整，门锁开闭灵活。3)线圈(探头)安装尺寸符合设计要求，线槽顺直、均匀，封填后平整，引线过缘石处理得当。4)电源、通信线路按规范要求连接到位，检测器处于正常工作状态。5)隐蔽工程验收记录、分项工程自 检和设备调试记录、有效的 设备检验合格报告或证书等资料齐全。2.1.2见表实测项 目2.1.2(表中 标注 项目 为关键项目，全书同)。表2.1.2 车辆检测器实测项目项次检 查 项 目技 术 要求检 查 方 法1交通量计数精度允许误差:土2%人工计数与交通数据采集仪结果比较2平均车速精度允许误差:t 5%(k m/h)雷达测速仪实测值与交通数据采集仪结果比较3传输性能 2 4 h 观察时间内失步现象不大于 1次 或B E R _.1 0 一 R查日志和用数据传输测试仪4绝缘电阻强电 端子对机壳5 0 M n5 0 0 V兆欧表测量54安全接地电阻4 n接地电阻测量仪6自检功能 自动检测线圈(探头)的开路、短路和损坏情况模拟故障状态实测7逻辑识别线路功能 一辆车作用于两个车道的两个线圈，处理器逻辑正常，输出的检测信息正确模拟状态实测8复原功能 加电后硬件恢复和重新设置时，原存储数据保持不变实际操作9本地操作与维护功能能够接便携机进行维护和测试实际操作1 0控制功能具有设计文件要求的控制功能实际操作1 1基础尺寸符合设计要求 长、宽用量具测量，埋深查隐蔽工程验收记录或实测1 2机 箱 和 地 脚 防 腐 涂 层 质 毫符合设计要求用量具或涂层测厚仪测量标准搜搜网 各类标准行业资料免费下载监 控 设 施 2.1.3 外观鉴定 1)机箱安装牢固、端正。2)机箱表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀。3)基础混凝土表面应刮平，无损边、无掉角;联结地脚及螺栓规格符合设计要求，防腐措施得当，裸露金属基体无锈蚀;金属机箱与接地极连接可靠，接地极引出 线无锈蚀。4)机箱的出 线管与箱体连接密封良 好，箱体内 无积水、尘土、霉变。5)机箱内电 力线、信号线、元器件等布线平直、整齐、固 定可靠，标识正确、清楚，插头牢固。以 上任一项不符合要求时，该项减0.1 一 1.5 分。2.2 气象检测器 2.2.1 基本要求 1)气象检测器及其配件的 数量、型号规格符合要求。2)气象检测器安装位置正确，机箱外部完整，门锁开闭灵活。3)探头安装方位、尺寸符合设计要求。4)电源、通信线路按规范要求连接到 位，气象检测器处于正常工作状态。5)隐蔽工程验收 记录、分项工程自 检和设备调试记录、有效的 设备检验合格报告或证书等资料齐全。2.2.2 实测项 目见表 2.2.2 0表2.2.2 气象检测器实测项 目项次检 查 项 目技 术 要 求检 查 方 法1立柱竖直度5 n u n/m铅锤、直尺或全站仪2 立柱、法兰和地脚几何尺寸符合设计要求 超声波测厚仪测量立柱壁厚，用量具测量其他尺寸3基础尺寸符合设计要求 长、宽用量具测量，埋深查隐蔽工程验收记录或实测4 机箱、立柱、法兰和地脚的防腐涂层厚度符合设计要求用量具或涂层测厚仪测量5绝缘电阻强电端子对机壳S O M d 25 0 0 V兆欧表测量6安全接地电阻毛4 n接地电阻测量仪7A防雷接地电阻蛋 i o n接地电阻测量仪8温度误差士 1.0 cc温度计实地测量比对9湿度误差士5%R.H湿度计实地测量比对标准搜搜网 各类标准行业资料免费下载公路工程质量检验评定标准(J T G F-8 0/2-2 0 0 4)续上表项次检 查 项 目技 术 要 求检 查 方 法t o能见度误差士t o%或符合合同要求 模拟、目测或标准能见度仪实地测量比对1 1风速误差士 5%或符合合同要求风速仪实地测量比对1 2数据传输性能 2 4 h 观察时间内失步现象不大于 1次或B E R,1 0“查 日志或用数据传输测试仪1 3功能验证能检侧到降水天气模拟降雨实测 2.2.3 外观鉴定 1)立柱、机箱 及各探头传感器安装牢固、端正。2)各部件表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀。3)基础混 凝土表面应刮平，无损边、无掉角;机箱、立柱、法兰及地脚螺栓规格符合设计要求，防腐措施得当，裸露金属基体 无锈蚀。4)防雷接 地和安全接地应分开设置，接地焊接牢固，焊缝饱满并做防腐处理;金属机箱与安全保护地连接可靠，接地极引出线 无锈蚀。5)机箱的出线管与箱体连接密封良 好，箱体内无积水、尘土、霉变。6)机箱内电力线、信号线、元器件等布线平直、整齐、固 定可靠，标识正确、清楚，插头牢固。以 上任 一项不符合要求时，该项减0.1 一 1 分。2.3 闭路电视监视系统 2.3.1 基本要求 1)闭路电 视监视系统的 设备及配件数量、型号规格符合要求，部件完整。2)外场摄像机基础安装位置正 确，立柱安装竖直、牢固。3)防雷部件安装到位、连接措施符合规范要求。4)摄像机(云台)安装方位、高度符合设计要求。5)控制机箱外部完整，门锁开闭灵活。6)电源、控制线路以 及视频传输线路按规范要求连接到位，闭 路电视系统的所有设备处于正常工作状态。7)隐蔽工程验收记录、分项工程自 检和设备调试记录、有效的 设备检验合格报告或证书等资料齐全。2.3.2 实测项 目见表2.3.2 0标准搜搜网 各类标准行业资料免费下载监 控 设 施表2.3.2 闭路电视监视系统实测项目项次检 查 项 目技 术
