JGT303-2011 木复合门.pdf

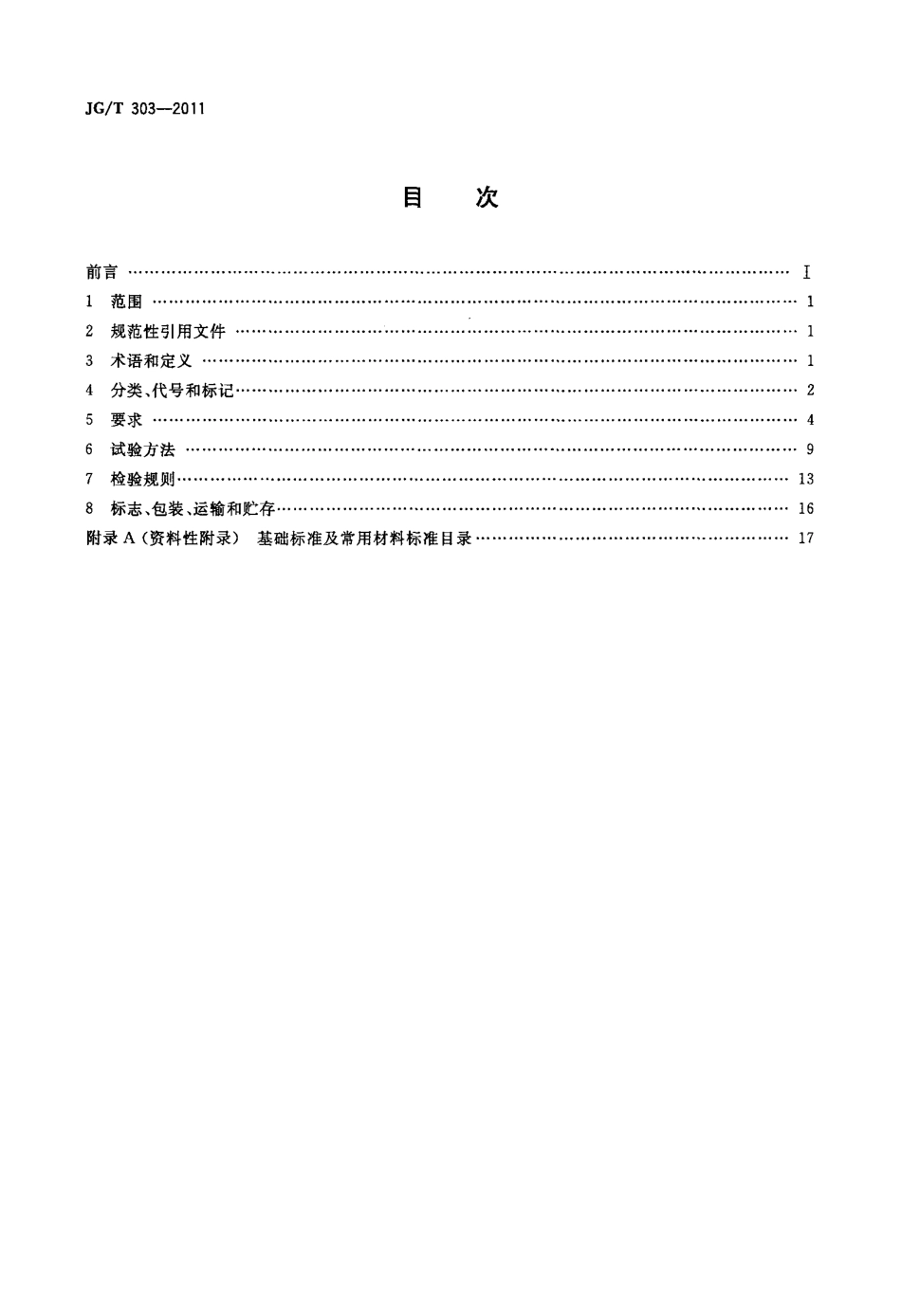

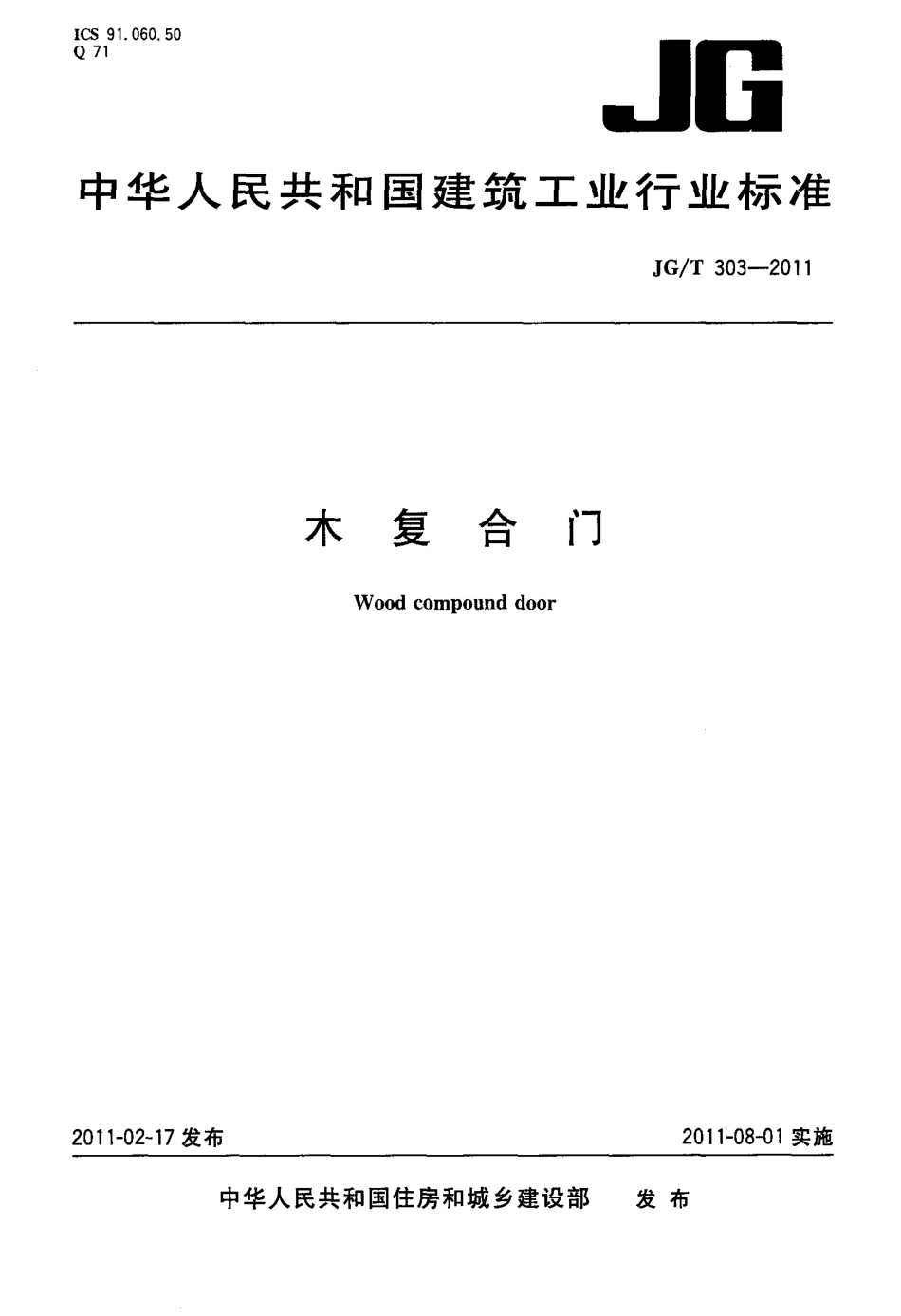

I C S9 1 0 6 0 5 0Q7 1中华人民共禾口J B国建筑工业行业标准J G T3 0 3 2 01 12 0 11-0 2-1 7 发布木复合门W o o dc o m p o u n dd o o r2 0 11 0 8-0 1 实施中华人民共和国住房和城乡建设部发布J G T3 0 3 2 01 1目次前言1 范围-2 规范性引用文件3 术语和定义4 分类、代号和标记5 要求6 试验方法7 检验规则8 标志、包装、运输和贮存附录A(资料性附录)基础标准及常用材料标准目录 111249367刖昌J G T3 0 3 2 0 11本标准按照G B T1 1 2 0 0 9 给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：住房和城乡建设部住宅产业化促进中心、龙信建设集团有限公司。本标准参加起草单位：海门协翔实业有限公司、上海龙鼎建设发展有限公司、德华兔宝宝装饰新材股份有限公司。本标准主要起草人：娄乃琳、刘美霞、陈祖新、余宁馨、黄新、黄华、刘瑛、陈耀星、刘存、王建伟、沈金祥、江涛、季平进、高真、袁政宇、沈世法。1 范围木复合门J G T3 0 3 2 01 1本标准规定了木复合门的术语和定义、分类、代号和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于民用建筑室内木复合门。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注习期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B T1 9 3 1 木材含水率测定方法G B T3 3 2 4-2 0 0 8 木家具通用技术条件G B T4 8 9 3 4 家具表面漆膜附着力交叉切割测定法G B T4 8 9 3 9 家具表面漆膜抗冲击力测定法G B T5 8 2 3-2 0 0 8建筑门窗术语G B T6 4 9 l 1 9 9 9 锯材干燥质量G B T8 4 8 4-2 0 0 8 建筑外门窗保温性能分级及检测方法G B T8 4 8 5-2 0 0 8 建筑门窗空气声隔声性能分级及检测方法G B T1 4 1 5 5 2 0 0 8整樘门软重物体撞击试验G B T1 5 1 0 2-2 0 0 6 浸渍胶膜纸饰面人造板G B T1 5 1 0 4 2 0 0 6装饰单板贴面人造板G B T1 7 6 5 71 9 9 9 人造板及饰面人造板理化性能试验方法G B1 8 5 8 02 0 0 1 室内装饰装修材料人造板及其制品中甲醛释放限量G B T2 1 1 4 0 一2 0 0 7指接材非结构用G B T2 2 6 3 6-2 0 0 8门扇尺寸、直角度和平面度检测方法J G T1 9 2-2 0 0 6 建筑门窗反复启闭性能检测方法L Y T1 2 7 9-2 0 0 8聚氯乙烯薄膜饰面人造板L Y T1 7 8 7-2 0 0 8集成材非结构用3 术语和定义3 13 2下列术语和定义适用于本文件。木复合门w o o dc o m p o u n dd o o r以木材、人造板等为主要材料复合制成的门，包括木复合门扇和木复合门框。木复合门扇w o o dc o m p o u n dd o o rl e a f以木材、人造板等为主要材料复合制成，面层为单板或其他覆面材料装饰的门扇。J G T3 0 3 2 0 1 13 33 4木复合门框w o o dc o m p o u n dd o o rD a m e以木材、人造板等材料为芯材，面层为单板或其他覆面材料装饰的门框。网格芯材r e t i c u l a t i o nc o r e以胶合板、纤维板等材料锯成板条拼成的多格井字状中空芯材。4 分类、代号和标记4 1 分类与代号4 1 1 按饰面材料单板D；高压装饰板G；P V C 薄膜P；浮雕纤维板F；涂料饰面T。4 1 2 按门扇和门框内芯材料胶合板一一j；刨花板b；纤维板x网格芯材”；木条m；蜂窝纸f；4 1 3 按门扇边缘形状平口扇P；企口扇一一Q。4 1 4 按开启方式浸渍胶膜纸J直接印刷z；4 1 4 1 按平开门扇开启方式常用平开门扇开启方式的代号应符合表1 的规定。表1常用平开门扇开启方式的代号及图示空心刨花板k集成材c。图示代号图示代号图示代号图示代号，R、L睁弋R x动L 5名矽R w吣7L w峥。矽R X W蟪。掣L X W注：右开 单扇 内平开门R；左开 单扇 内平开门L；右开双扇内平开门?r R x；左开双扇内平开门L x；右开 单扇 外平开门R w；左开 单扇 外平开门L w；右开双扇外平开门R x w；左开双扇外平开门L x w。4 1 4 2 按推拉门扇开启方式常用推拉门扇开启方式的代号应符合表2 的规定。表2 常用推拉门扇开启方式的代号及图示J G T3 0 3 2 0 11图示代号图示代号图示代号图一匿；望R n 移1 当闽R 移一一R w 移开图匿L 移刁一巨墨一之忍冱琵订一c=：三亨L w 移=蜀L n 移开刁臣注：墙中单扇右推拉门R 移；墙外单扇右推拉门(扇在室外)R w 移；墙外单扇右推拉门(扇在室内)R n 移；墙中单扇左推拉门L 移；墙外单扇左推拉门(扇在室外)L w 移；墙外单扇左推拉门(扇在室内)一L n 移。4 1 4 3 其他门扇其他门扇开启分类可按G B T5 8 2 3-2 0 0 8 中3 3 项进行，并采用技术文件及图纸表达。4 1 5 按门扇厚度按常用门扇厚度3 5m m、4 0m m、4 5m m、5 0m m，以及其他特殊厚度分类，以厚度m m 数值作标记。4 2 标记木复合门的标记由饰面材料、门扇内芯材料、门框内芯材料、门扇周边形状、洞口宽高厚尺寸、开启方向、门扇厚度顺序符号组合而成；其他内容可采用技术文件及图纸表达。示倒1：单板饰面、门扇内芯为空心刨花板、门框内芯为刨花板、企口扇，洞口宽9 0 0 m m、高2 i 0 0 m m、墙厚1 5 5m m，右开 单扇 内平开门，门扇厚4 0m m；标记为：D k b Q 0 9 0 2 1 0 1 5 5 一R 4 0。示倒2：聚氯乙烯薄膜饰面、门扇内芯为网格芯材、门框内芯为木条、平口扇，洞口宽15 0 0m m、高22 0 0m m、墙厚2 4 0m m，右开双扇外平开门，门扇厚4 5m m；标记为：P w m P l 5 0 2 2 0 2 4 0-R x w 4 5。J G T3 0 3 2 01 1示倒3：浮雕纤维板饰面、门扇内芯为蜂窝纸、门框内芯为刨花板、平口扇，洞口宽9 5 0 m m、高2 i 0 0 m m、墙厚1 8 0 m m墙中单扇左推拉门，门扇厚4 2m m；标记为：F f b P 0 9 5 2 1 0 1 8 0 LF 眵,4 2。示例4：高压装饰板饰面、门扇内芯为木条、门框内芯为集成材、平口扇，洞口宽8 0 0m m、高20 0 0m m、墙厚1 6 5m m墙外单扇右推拉f-j(扇在室外)，门扇厚5 0m m；标记为：G m c P 0 8 0 2 0 0 1 6 5 一R w 移5 0。5 要求5 1 材料5 1 1 木材5 1 1 1 木材材质5 1 1 1 1 不露出表面的术材小枋按G B T2 1 1 4 0-2 0 0 7 中第7 章的要求，可选用外观质量达到合格品的类指接材。5 1 1 1 2 不露出表面的木材板材质量应符合L Y T1 7 8 7-2 0 0 8 中表2 合格品的要求，表面加工材厚度允许偏差为o 5m m。5 1 1 1 3 露出表面的木材用料质量应符合G B T3 3 2 4-2 0 0 8 中5 3 2 的要求。5 1 1 2 木材含水率经干燥后的木材含水率应符合表3 要求。表3 木材含水率要求序号检验材料含水率要求1不露出表面的木材小枋8 1 5 2不露出表面的木材板材8 当地木材平衡含水率3露出表面的木材8 1 2 选用木材含水率限量值原则，按G B T6 4 9 11 9 9 9 中第3 章的规定执行。5 1 1 3 虫蛀材木材应经杀虫处理，不允许使用有活虫尚在侵蚀的木质材料。5 1 2 人造板5 1 2 1 通则4人造板的选用参见附录A，并附有检测报告。5 1 2 2 人造板含水率人造板含水率应符合表4 要求。表4 人造板含水率要求J G T3 0 3 2 0 1 1序号检验材料含水率要求1中密度纤维板4 1 3 2刨花板4 1 3 3胶合板6 1 6 5 2 尺寸偏差和形位偏差5 2 1 尺寸偏差5 2 1 1 允许偏差门扇、门框外形尺寸允许偏差应符合表5 规定。表5 门扇、门框外形尺寸允许偏差尺寸允许偏差m m序号项目备注高宽厚+2门扇外口尺寸为标志尺寸1门扇1土1土12门框土21门框里口尺寸为标志尺寸3门框侧壁宽度土0 3配对时适用+104门框槽口深度0 55门框槽口宽度士035 2 1 2 门扇、门框外形尺寸示意图门扇、门框外形尺寸示意图(见图1)。J G T3 0 3 2 01 1说明：1 墙体；2 门框；3 门扇；B 门洞宽度；B。门框里口宽度B：门扇外口宽度；马门框侧壁宽度；B。门框槽口宽度；D 门扇厚度；D，门框槽口深度。图1门扇、门框外形尺寸示意图5 2 2 形位偏差5 2 2 1 门扇形位偏差门扇形位偏差应符合表6 规定。表6 门扇形位偏差指标序号项目对角线差m m整体扭曲平面度m m整体弯曲平面度局部平面(直)度m m1门扇2 03 01 50 25 2 2 2 门框形位偏差门框形位偏差应符合表7 规定。6表7 门框形位偏差J G T3 0 3 2 0 1 1指标序号项目对角线差扭曲平面度边框、上框长方向侧壁宽方向局部平面(直)度弯曲平面度弯曲平面度l门框2 o4 o4 o3 oo 25 3 外观要求外观应符合表8 要求。表8 外观要求序号检验项目要求1饰面材料品种、纹理、拼花图案符合设计图纸或样板的要求2拼接离缝最大单个宽度0 3m m，最大单个长度2 0 0m m3叠层不允许4鼓泡、分层不允许装饰单板补条、补片不易分辨6毛刺沟痕、刀痕、划痕不明显7透胶、板面污染不允许8透砂不允许9色差不明显1 0褪色、掉色不允许1 1皱皮、发粘、漏漆不允许漆膜应平整光滑、清晰，无明显粒子、涨边现象；应无明显加工痕迹、划痕、雾光、白棱、白点、鼓泡、油自、流挂、缩1 2漆腹涂层孔、刷毛、积粉和杂渣。缺陷处不超过4 处(若有一个检验项目不符合要求时，应按一个不合格计数)1 3污斑同一板面外表，允许1 处，面积在3m m 2 3 0m m 2 内1 4划痕、压痕不明显软、硬质材料覆面1 5色差不明显1 6鼓泡、龟裂、分层不允许1 7腐朽材、树脂囊不允许装饰线条1 8外形均匀、顺直、凹凸台阶匀称；割角拼接严密1 9开启方向符合设计要求门扇2 0底缘可不贴封边材料，宜用涂料封闭5 4 理化和力学性能5 4 1 表面理化性能门扇、门框表面理化性能应符合表9 的要求。7J G T3 0 3 2 0 11表9 门扇、门框表面理化性能要求序号检验项目要求1附着力涂层交叉切割法。不应低于3 级漆膜2抗冲击冲击高度5 0 m m。不应低于3 级3耐划痕加载1 5N。表面无整豳连续划痕软、硬质材料覆面4抗冲击冲击高度5 0m m。不应低于3 级5表面胶合强度0 4 M P a注：表面胶合强度是指贴面、覆面材料与基材的胶合强度。5 4 2 力学性能力学性能应符合表1 0 的要求。表1 0 力学性能要求序号检验项目要求】门扇启闭力启闭灵活；门扇开启力和关闭力不大于4 9N2门扇反复启闭性能反复启闭不少于1 0 万次，启用无异常，使用无障碍3软重物体撞击试验3 0k g 沙袋撞击后保持良好完整性，锁具、铰链等无松动脱落5 5 甲醛释放量成品木复合门的甲醛释放量应符合G B1 8 5 8 02 0 0 1 限量标准中E l 级产品的要求。5 6 特殊性能对有保温性能和空气声隔声性能
