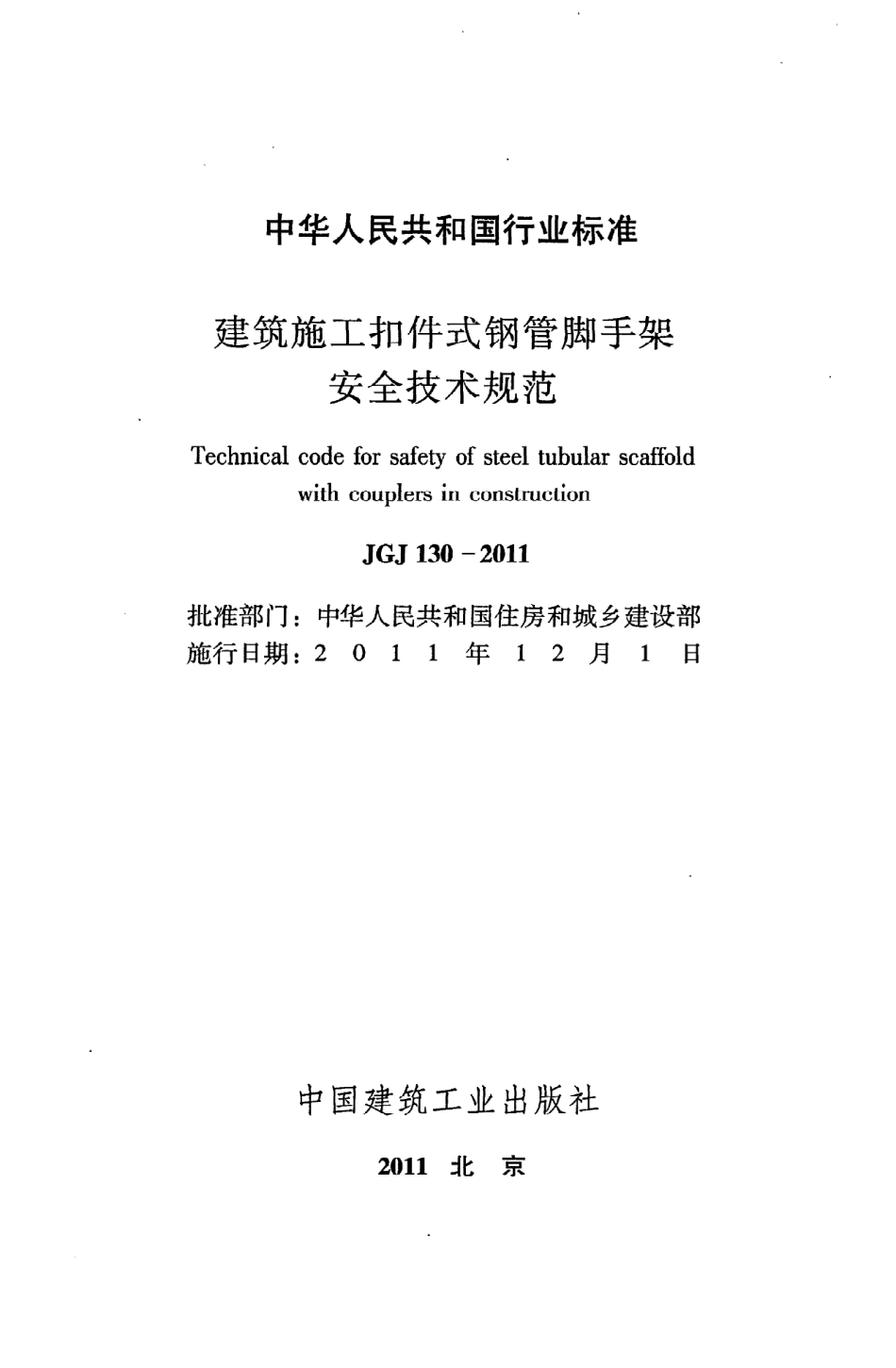

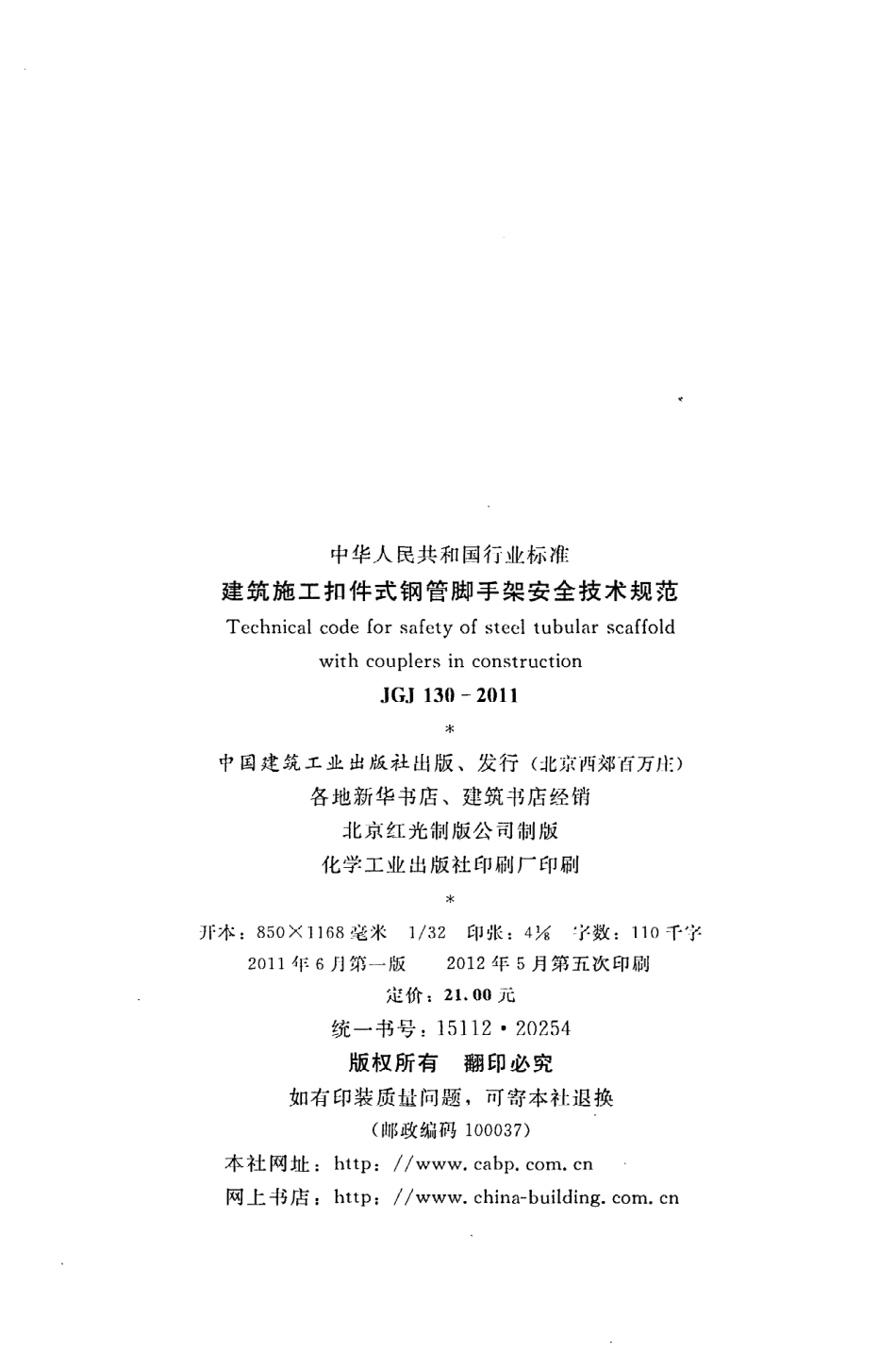

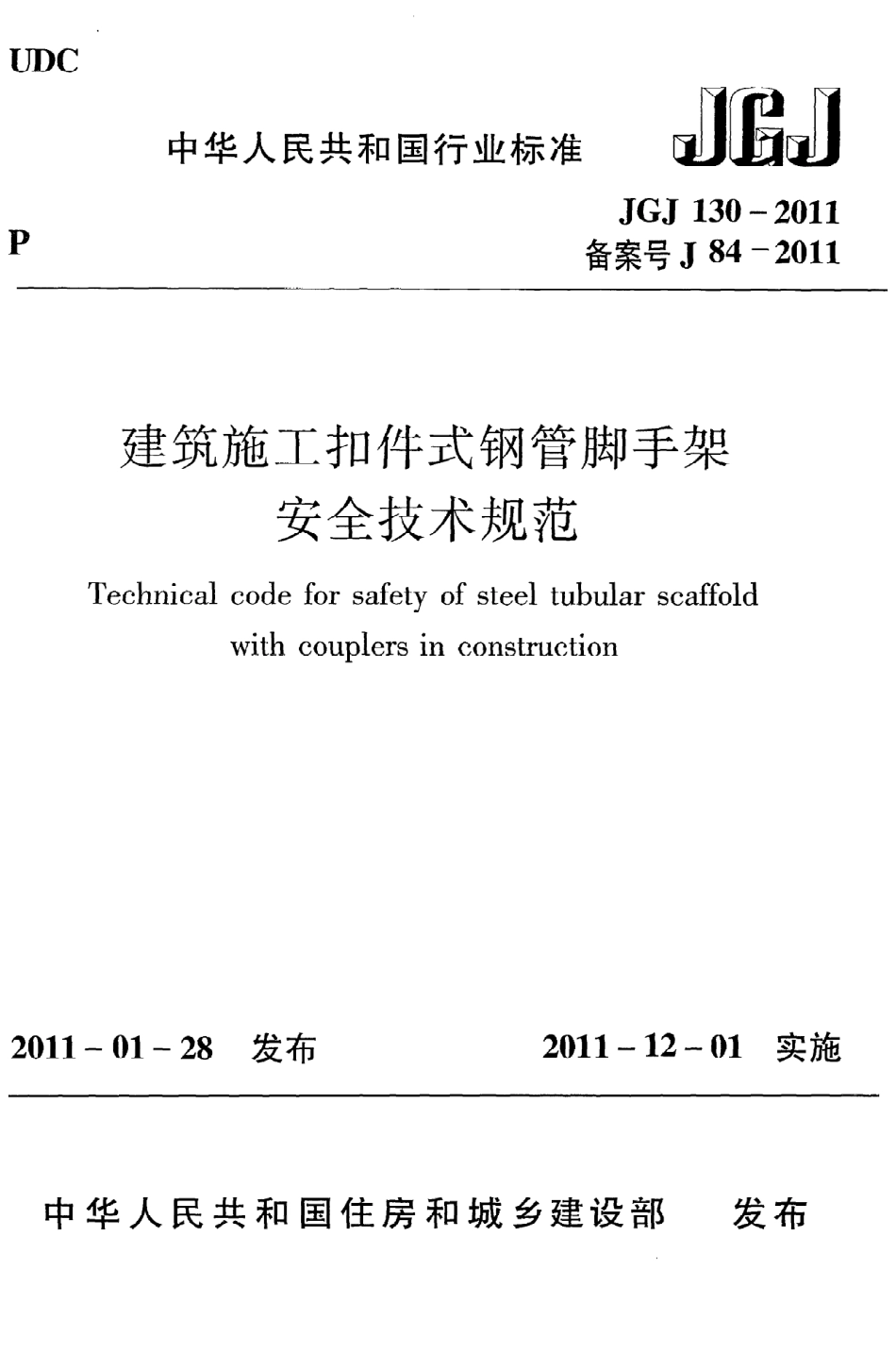

I刃 C中华人民共和 国行业标准 履 JPJ G J1 3 0一2 0 1 1备案号J84一2 0 1 1建筑施工扣件式钢管脚手架安全技术规范T eohnicalcodeforsafetyof steeltuhularscaffoldwithcouplersin construction2 0 1 1一0 1一2 8发布2 0 1 1一1 2一0 1实施中 华 人民共和 国 住房和城 乡建 设部发 布中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范T echnicalcodeforsafetyof steeltubularscaflbldwithcouplersin constmctionJ G J1 3 0一2 0 1 1批准部门：中华人民共和国住房和城乡建设部施行日期：201 1年1 2月1日中国建筑工业出版社2 0 1 1北京中华人 民共和国行业标准建筑 施工扣件式钢管脚手架安全技术规范T echnicalcodeforsafetyof steeltubularscaffoldwithcouplersinconstructionJ G.I1 3 0一2 0 1 1中国建筑工业 出版 社出版、发行（北京西郊 百万庄）各地新华书店、建筑书店经销北京红光制版公司制版化学工业出版社印刷厂印刷*开木：85 0 又 116 8毫米1/3 2印张：4%护数：1 1 0千字2 0 1 1年6月第一版2 0 1 2年5月第五次印刷定价：2 1.0 0元统一书号：1 5 1 1 22 0 2 5 4版权所有翻 印必究如有 印装质童问题，可寄本社退换(l!卜 政编码1 0 0 0 3 7)本社 网址：http:/www.cabp。网上书店：http:/www.china一中华人民共和国住房和城乡建设部公告第9 0 2号关于发布行业标准建筑施工扣件式钢管脚手架安全技术规范的公告现批准建筑施工扣件式钢管脚手架安全技术规范为行业标准，编号为J G J1 3 0一2 0 1 1，自2 0 1 1年1 2月1日起实施。其中，第3.4.3、6.2.3、6.3.3、6.3.5、6.4.4、6.6.3、6.6.5、7.4.2、7.4.5、8.1.4、9.0.1、9.0.4、9.0二5、9.0.7、9,0.1 3、9.0.1 4条为强制性条文，必须严格执行。原行业标准建筑施工扣件式钢管脚手架安全技术规范J G J1 3 0一2 0 0 1同时废止。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 1年1月2 8日前,.曰根据原建设部关于印发二0 0四年度工程建设城建、建工行业标准制订、修订计划的通知（建标 2 0 0 46 6号）的要求，规范编制组经广泛调查研究，认真总结了我国扣件式钢管脚手架应用的经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本规范。本规范的主要技术内容是：1总则；2术语和符号；3构配件；4荷载；5设计计算；6构造要求；7施工；8检查与验收；9安全管理。本规范修订的主要技术内容是：荷载分类及计算；满堂脚手架、满堂支撑架、型钢悬挑脚手架、地基承载力的设计；构造要求；施工；检查与验收；安全管理。本规范 中以黑体字标志 的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释，在执行过程中如有意见或建议，请寄送中国建筑科学研究院（地址：北京市北三环东路3 0号；邮政编码：1 0 0 0 1 3）。本 规 范 主 编 单 位：中国建筑科学研究院江苏南通二建集团有限公司本 规 范 参 编 单 位：天津大学哈尔滨工业大学浙江省建工集团有限责任公司九江信华建设集团有限公司中国建筑一局（集团）有限公司山西六建集团有限公司本规范主要起草人员：本规范主要审查人员：浙江大学杭州二建建设有限公司中太建设集团股份有限公司河北省建筑科学研究院河北建工集团有限责任公司河北省第四建筑工程公司北京城建五建设工程有限公司北京建科研软件技术有限公司刘群杨晓东徐崇宝陈志华陈建国张有闻刘杰孙仲均刘子金金睿程坚陈红梁福中罗尧治张国庆谢 良波张振拴安占法线登洲毛杰沈兵石永周马锦泰薛刚张心忠高任清张明礼李云霄陈增）匝 燕振义王玉恒郭正兴秦春芳应惠清阎琪赵玉章葛兴杰孙宗辅耿洁明房标刘新玉胡军陶为农目次1总则 12术语和符号 22.1术语 22.2符号 43构配件 73.1钢管 ，73.2扣件 73.3脚手板 73.4可调托撑 83.5悬挑脚手架用型钢 84荷载 94.1荷载分类”，94.2荷载标准值 1 04.3荷载效应组合 1 25设计计算 1 45.1基本设计规定 1 45.2单、双排脚手架计算 1 55.3满堂脚手架计算 2 05.4满堂支撑架计算 2 15.5脚手架地基承载力计算 ，1 2 35.6型钢悬挑脚手架计算 2 46构造要求 ，2 76.1常用单、双排脚手架设计尺寸 2 76.2纵向水平杆、横向水平杆、脚手板 2 86.3立杆 3 166.4连墙件 3 26.5门洞 3 36.6剪刀撑与横向斜撑 3 56.7斜道 3 76.8满堂脚手架 3 76.9满堂支撑架 ，3 96.1 0型钢悬挑脚手架 4 27施工 4 57.1施工准备 ，,二4 57.2地基与基础 ，4 57.3搭设 4 57.4拆除 ，4 88检查与验收 5 08.1构配件检查与验收 ，5 08.2脚手架检查与验收 ，5 39安全管理 5 8附录A计算用表 6 0附录B钢管截面几何特性 6 6附录C满堂脚手架与满堂支撑架立杆计算长度系数产6 7附录D构配件质量检查表 7 0本规范用词说明 ，7 2引用标准名录 7 3附：条文说明 ，7 5C ontents1G eneralP rovisions 12T ermsandsymbols 22.1T errns 22.2S ynlbols 43M embersandA ccessories 73.1S teelT ube 73.2C oupler 73.3L edgerB oard 73.4A djustableF orkhead 83.5S teelS hapesin C antileverS caffold 84L oads 94.1L oadsC lassification 94.2N ormalV aluesofL oads 1 04.3L oadE ffectC ombinations”1 25D esignC alculation，1 45.1B asicrequirements ，1 45.2C alculationfor5 1眼le P oleand 肠 ubleP oleS caffold 1 55.3C alculationforF un S caffold 2 05.4C alculationforF uH F o?rkS upport 2 15.5C alculationforU prightT ube F oundationB earingC apadty ”，2 35.6C alculationforS teelS hapesC antileverS caffold 2 46D etailingR equirements 2 76.1C ommonD esignD imensionsof5 1馆le P oleand 伪 ubleP oleS caffold 2 786.2L ongitudinalH orizontalT ube、T ransverseH orizontalT ube、L edgerB oard 2 86.3U P rightT ube ，3 16.4T ieM ember ，3 26.5D oorO P ening 3 36.6 B r 记gingandD iagonalB race 3 56.7I ndinedP latform 3 76.8F ullS caffold，,3 76.9F unF ormworkS upport 3 96.1 0P rofiledB ar C antileverS caffold”4 27C onstruction ，4 57.1C onstructionP reparation 4 57.2S ubgradeand F oundation 4 57.3I nstallation 4 57.4D ismandement 4 88C heckandaccept ，5 08.1C heckandacceptforM embersandA ccessories 5 08.2C heckandA cceptforS caffold ，5 39S afetyM anagement 5 8A ppendixAT ablesforC拟culation 6。A ppendixBG eometricalS ectional一C haractersof theS teelT ube 6 6A ppendixCE fficientL engthC oefficient产ofU prightT ube inF ullS caffoldand F ormworkS upport ，6 7A ppendixDC heckT ableofC omponentsQ uality 7 0E xplanationofW ordingin T hisC ode ，7 2L istofQ uotedS tandards 7 3A ddition:E xplanationof P rovisions 7 591总则1.0.1为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。1.0.2本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架 的设计、施工及验收。1.0.3扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。1.0.4扣件式钢管脚手架的设计、施工 及验收，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1扣件式钢管脚手架steeltubularscaffoldwithC ouplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。2.1.2支撑架formworkS upport为钢结构安装或浇筑混凝土构件等搭设的承力支架。2.1.3单排扣件式钢管脚手架singlepolesteeltubularS caf-foldwithcouplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。2.1.4双排扣件式钢管脚手架doublepoleS teeltubularS caf-foldwithcouplers由内外两排立杆和水平杆等构成的脚手架，简称双排架。2.1.5满堂 扣件式钢管脚手架fastenerS teeltubefullhallscaffold在纵、横方向，由不少于 三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部作业层施工荷载通过水平杆传递给立杆，顶部立杆呈偏心受压状态，简称满堂脚手架。2.1.6满堂扣件式钢管支撑架fastenerS teeltubefullhallformworksupport在纵、横方 向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的承力支架。该架体顶部的钢结构安装等（同类工程）施工荷载通过可调托撑轴心传力给立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。22.1.7开口型脚手架openS caffold沿建筑周边非交圈设置的脚手架为开口型脚手架；其中呈直线型的脚手架为一字形脚手架。2.1.8封圈型脚手架loopS caffold沿建筑周边
