JGJ166-2016 建筑施工碗扣式钢管脚手架安全技术规范.pdf

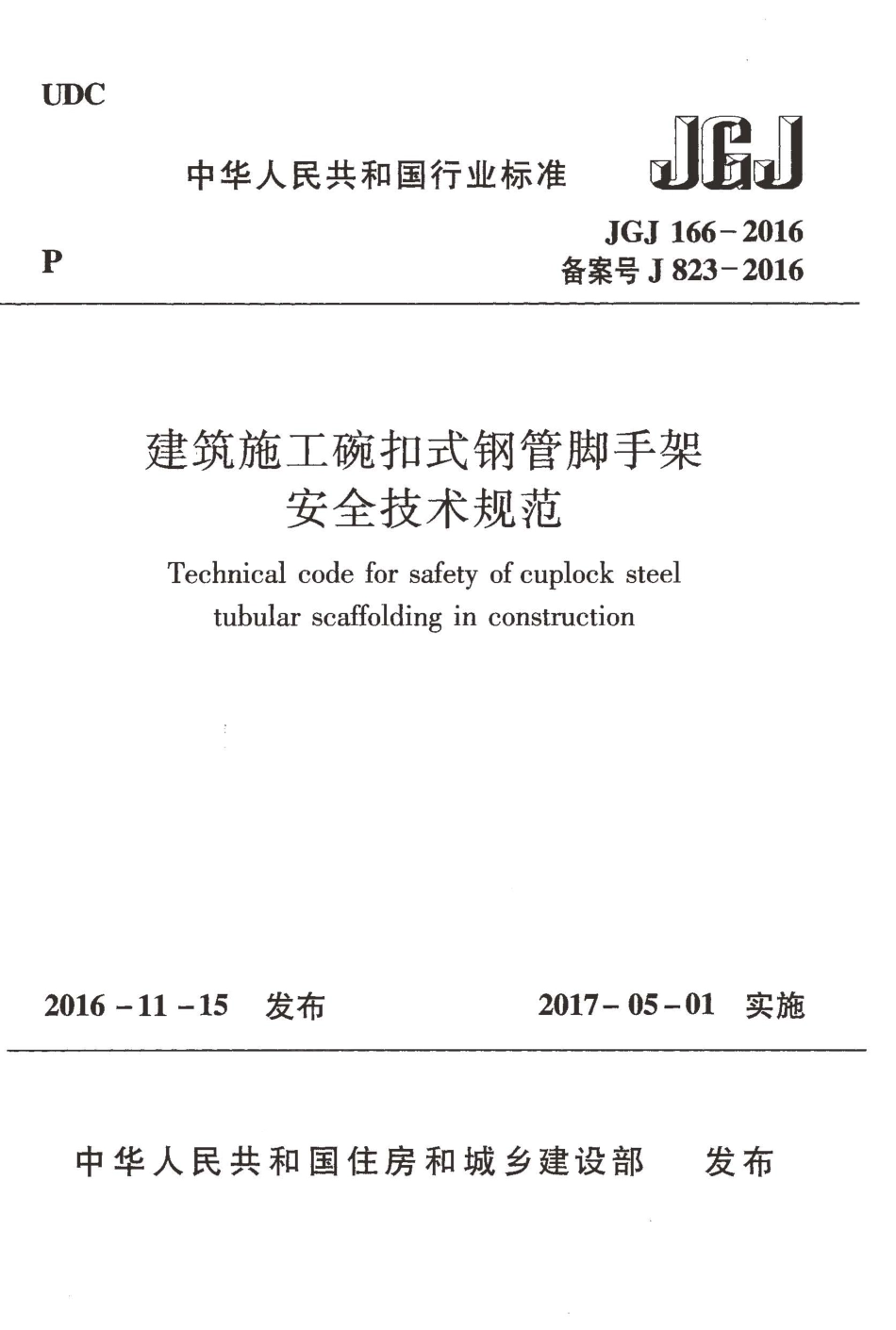

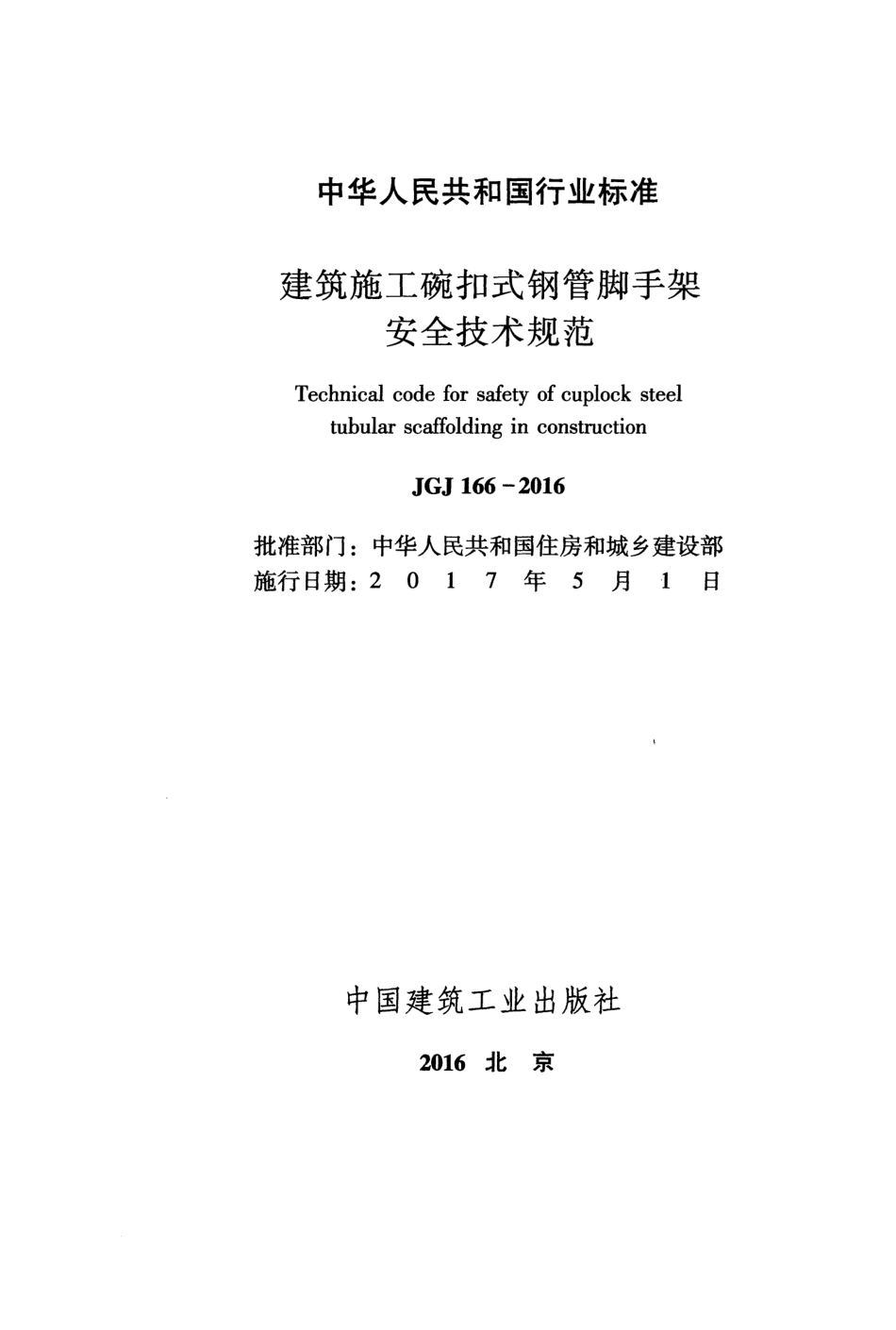

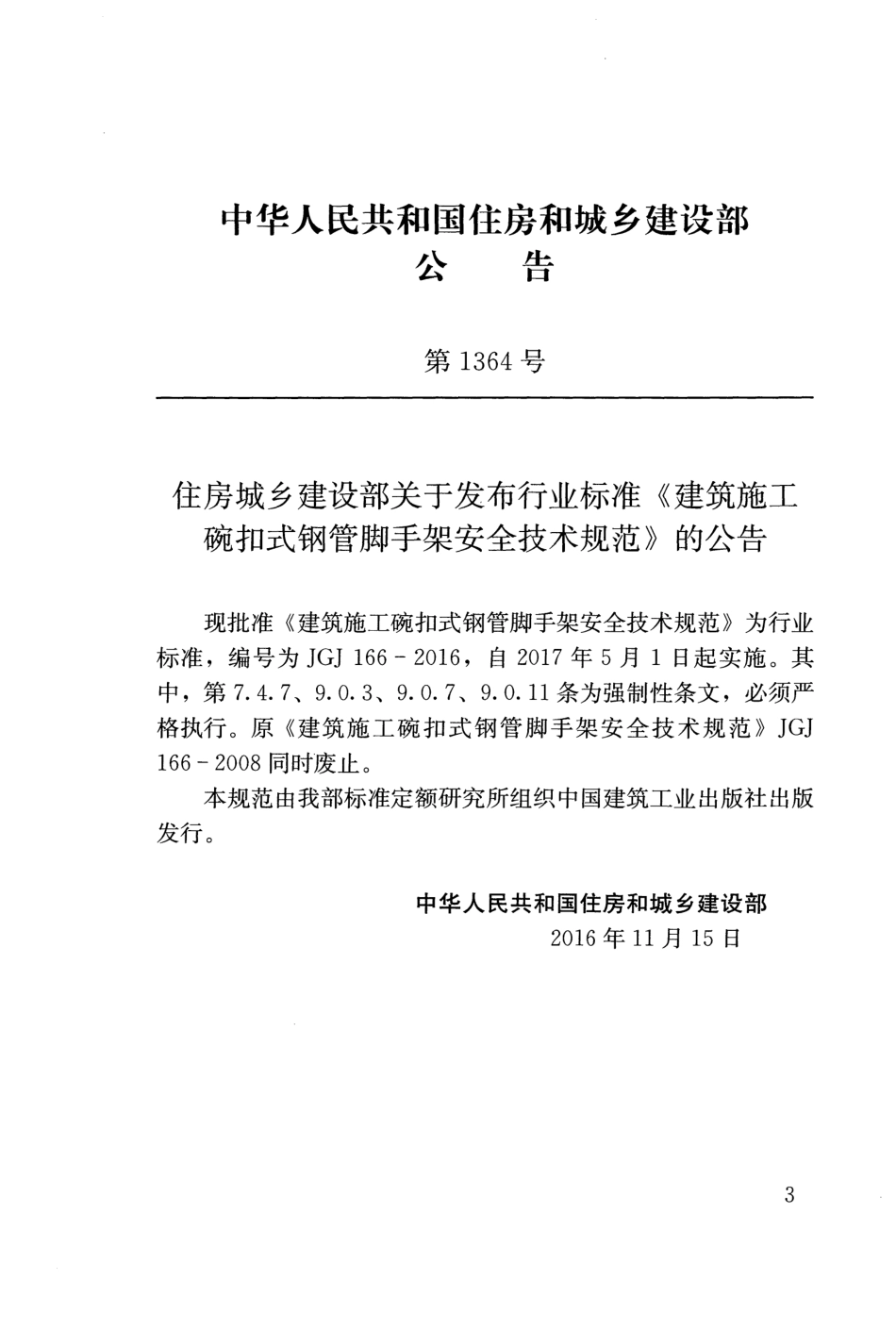

中华人民共和国行业标准建筑施工碗扣式钢管脚手架安全技术规范Technical code for safety of cuplock steel tubular scafIolding in construction JGJ 166-2016 批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 7 年5 月1 日中国建筑工业出版社2016北京中华人民共和国住房和城乡建设部公告第1364号住房城乡建设部关于发布行业标准建筑施工碗扣式钢管脚手架安全技术规范的公告现批准建筑施工碗扣式钢管脚手架安全技术规范为行业标准，编号为JGJ166-2016，自2017年5月1日起实施。其中，第7.4.7、9.O.3、9.O.7、9.0.11条为强制性条文，必须严格执行。原建筑施工碗扣式钢管脚手架安全技术规范)JGJ 1662008同时废止。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2016年11月15日3 前当一口根据住房和城乡建设部关于印发(2014年工程建设标准规范制订、修订计划的通知)(建标2013J169号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本规范。本规范的主要技术内容是:1总则;2术语和符号;3构配件;4荷载;5结构设计;6构造要求;7施工;8检查与验收;9安全管理。本规范修订的主要技术内容是:1立杆钢管材质增加了Q345级钢的规定，上碗扣和水平杆接头增加了采用锻造工艺成型时的材质规定，并增加了立杆碗扣节点间距采用0.5m模数的规定;2调整了永久荷载、施工荷载、风荷载的标准值;3增加了荷载分项系数表，对荷载组合表进行了调整;4增加了半刚性碗扣节点的转动刚度取值规定;5增加了水平杆抗弯强度及挠曲变形验算式;6修改了风荷载作用引起的模板支撑架立杆附加轴力的计算式;7给出了模板支撑架在风荷载作用下的简化水平力和倾覆力矩的计算式;8增加了双排脚手架连墙件的强度和稳定性计算式;9修改了双排脚手架和模板支撑架立杆计算长度的取值规定;10修改了双排脚手架和模板支撑架的斜撑杆和剪刀撑构造要求;11修改了双排脚手架的允许搭设高度表;12增加了脚手架施工和安全管理的有关规定;13增加了脚手架施工检查表和验收记录表。本规施中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解4 释，由江苏兴厦建设工程集团有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送江苏兴厦建设工程集团有限公司(地址:江苏省高邮市武安路8号，邮政编码:225600)。本规范主编单位:江苏兴厦建设工程集团有限公司重庆建工第九建设有限公司本规范参编单位:河北建设集团有限公司中天建设集团有限公司东南大学中国建筑一局(集团)有限公司中国建筑金属结构协会建筑模板脚手架委员会中国建筑科学研究院云南大力神金属构件有限公司重庆大学福建省建筑科学研究院河海大学南通市达欣工程股份有限公司北京城建亚泰建设集团有限公司国家建筑工程质量监督检验中心北京城建中南土木工程集团有限公司中航天建设工程有限公司上海汇成(集团)有限公司北京雅之和工程咨询有限公司北京建筑大学中鼎国际工程有限责任公司无锡速捷脚手架工程有限公司中铁十一局集团第五工程有限公司本规范主要起草人员:王学海于海祥郭正兴王旭辉陈红刘群杨亚男熊耀莹5 薛玉文许向华刘源王永泉周雪梅沈高传董佳节华建民王峰丁选明赵卫政黄锡阳赵记军黄亚刘军张伟陆志东赵玉华丁增会朱成伟费，t岂刘栋栋钱新华王元清张琅健赵小平钱冬冬王云鹏本规范主要审查人员z葛兴杰耿洁明刘新玉张有闻卓新吴纪东潘延平阎琪廖永毛杰朱军孙杰张国选6 目次1 总则.1 2 术语和符号.22.1 术语.2 2.2 符号.4 3 构配件.8 3.1 节点构造及杆件模数.8 3.2 材质要求.83.3 质量要求.10 4 荷载.134.1 荷载分类.13 4.2 荷载标准值.13 4.3 荷载设计值.16 4.4 荷载效应组合.17 5 结构设计.20 5.1 一般规定.20 5.2 双排脚手架计算.225.3 模板支撑架计算.26 5.4 地基基础计算.316 构造要求.33 6.1 般规定.33 6.2 双排脚手架构造.35 6.3 模板支撑架构造.40 7 施工.46 7.1 施工准备.46 7.2 地基与基础.46 7 7.3 搭设.47 7.4 拆除.48 8 检查与验收.50 9 安全管理.52 附录A主要构配件种类和规格.55 附录B风压高度变化系数.57 附录C钢管轴心受压稳定系数.59 附录D检查验收表.62 附录E施工验收记录.68 本规范用词说明.70 引用标准名录.71 附:条文说明.73 8 Contents 1 General Provisions.1 2 T erms and Symbols.2 2.1 Terms.2 2.2 Symbols.4 3 Components.8 3.1 Details of loint and Modulus of Shafts 8 3.2 Material Requirements.8 3.3 Production Quality Requirements.10 4 Design Loads.13 4.1 Loads Classification.13 4.2 Normal Values of Loads.13 4.3 Design Values of Loads.16 4.4 Load Effects Combinations.17 5 Design of Structure.20 5.1 General Requirements20 5.2 Calculation of Scaffolding in Double Row 22 5.3 Calculation of Formwork Support.26 5.4 Calculation of Subgrade and Foundation.31 6 Requirements of Details 33 6.1 General Requirements.33 6.2 Details of Scaffolding in Double Row.35 6.3 Details of Formwork Support.40 7 Construction.46 7.1 Preparation for Construction.46 7.2 Subgrade and Foundation.46 9 7.3 sseDlbly47 7.4 DisasseDlbly,48 8 Inspection and Acceptance.5D 9 Safety Management52 Appendix A Category and Specification of Production Components.55 Appendix B Height Coefficient for Wind Pressure.57 Appendix C Stability Coefficients for Axial Compressed Steel Tubular.59 Appendix D Inspection and Acceptance Sheets 62 Appendix E Construction Acceptance Record 68 Explanation of Wording in This Code.70 List of Quoted Standards.71 Addition:Explanation of Provisions.73 10 2 术语和符号2.1术语2.1.1 碗扣式钢管脚手架cuplock steel tubular scaffolding 2 节点采用碗扣方式连接的钢管脚手架(图2.1.1)，根据其图2.1.1碗扣式铜管脚手架的组成l 立杆;2 纵向水平杆;3横向水平杆;4 间水平杆;5 纵向扫地杆;6 横向扫地杆;7 竖向斜撑杆;8 剪刀撑;9一水平斜撑杆;10 连墙件;11 底座;12 脚手板;13 挡脚板;14 栏杆;15 扶手用途主要可分为双排脚手架和模板支撑架两类。2.1.2 碗扣节点cuplock joint 由上碗扣、下碗扣、限位销和水平杆接头等组成的盖固式连接节点。2.1.3 立杆standing tube 带有活动上碗扣，且焊有固定下碗扣和竖向连接套管的竖向钢管构件。2.1.4 上碗扣bell shape cap 沿立杆上下滑动，起锁紧作用的碗形紧固件。2.1.5 下碗扣bowl shape socket 焊接固定在立杆上的碗形紧固件。2.1.6 立杆连接销connecting pin of standing tube 用于立杆竖向承插接长的销子。2.1.7 限位销limiting pin 焊接固定在立杆上用于锁紧上碗扣的定位销子。2.1.8 水平杆horizontal tube 两端焊接有连接板接头，与立杆通过上下碗扣连接的水平钢管构件，包括纵向水平杆和横向水平杆。2.1.9 水平杆接头spigot of horizontal tube 焊接于水平杆两端的曲板状连接件。2.1.10 间水平杆intermediate horizontal tube 两端焊有插卡装置，与纵向水平杆通过插卡装置相连，用于双排脚手架的横向水平钢管构件。2.1.11 斜杆batter tube 两端带有接头，用作脚手架斜撑杆的钢管构件。按接头形式可分为专用外斜杆和内斜杆;按设置方向可分为水平斜杆和坚向斜杆。2.1.12 专用外斜杆special outside batter tube 用于脚手架端部或外立面，两端焊有旋转式连接板接头的斜向钢管构件。3 2.1.13 内斜杆inside batter tube 用于脚手架内部，两端带有扣接头的斜向钢管构件。2.1.14 挑梁bracket 双排脚手架作业平台的挑出定型构件。包括外挑宽度为300mm的窄挑梁和外挑宽度为600mm的宽挑梁。2.2符号2.2.1 荷载和荷载效应FJ一一作用于脚手架杆件连接节点的荷载设计值;Fwk 风荷载作用在模板支撑架计算单元的竖向栏杆围挡(模板)范围内产生的水平集中力标准值;Gjk一一一模板支撑架计算单元上集中堆放的物料自重标准值;glk 模板支撑架均匀分布的架体及附件自重面荷载标准值;g2k一一模板支撑架均匀分布的架体上部的模板等物料自重面荷载标准值;MGk 水平杆由脚手板自重产生的弯矩标准值;MQk一一一水平杆由施工荷载产生的弯矩标准值;M,水平杆弯矩设计值;MTk 模板支撑架计算单元在风荷载作用下的倾覆力矩标准值;Mw 立杆由风荷载产生的弯矩设计值;Mwk 立杆由风荷载产生的弯矩标准值;N一一一立杆的轴力设计值;No一一连墙件约束脚于架平面外变形所产生的轴力设计值;二NGk1立杆由架体结构及附件自重产生的轴力标准值总和;2:NGk2一一模板支撑架立杆由模板及支撑梁自重和混凝土及钢筋自重产生的轴力标准值总和;NL 连墙件轴力设计值;NLw一一连墙件由风荷载产生的轴力设计值;4 岛模板支撑架计算单元上集中堆放的物料至倾覆原点的水平距离;H 架体搭设高度;HJ一一双排脚手架允许搭设高度;Hc一一连墙件间竖向垂直距离;Hm一一模板支撑架顶部竖向栏杆围挡(模板)的高度;h 步距;I一一截面惯性矩;i一一截面回转半径;Lc一连墙件间水平投影距离;l 受弯构件的计算跨度;J。一一立杆计算长度;la一一立杆纵向间距;h一一-立杆横向间距;n 模板支撑架计算单元立杆跨数;t一一钢管壁厚;W一一截面模量;一一钢管外径;长细比。2.2.4 计算系数h一一一立杆计算长度附加系数;mf 地基承载力修正系数;一一立杆计算长度系数;z一一风压高度变化系数Ps 风荷载体型系数Pst一一单榻椅架风荷载体型系数;stw一一多掘平行楠架整体风荷载体型系数;一
