JCT601-2009 水泥胶砂含气量测定方法.pdf

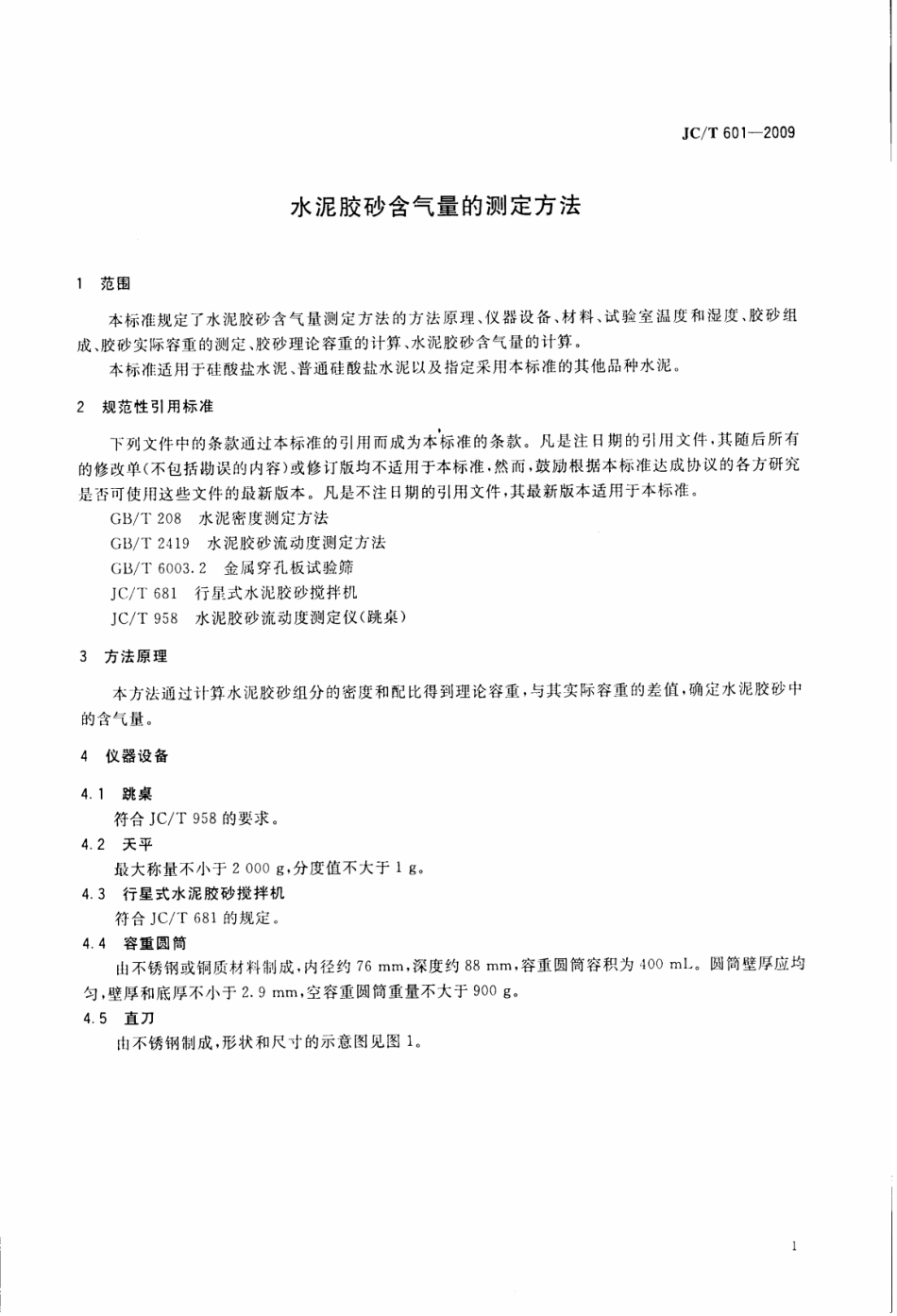

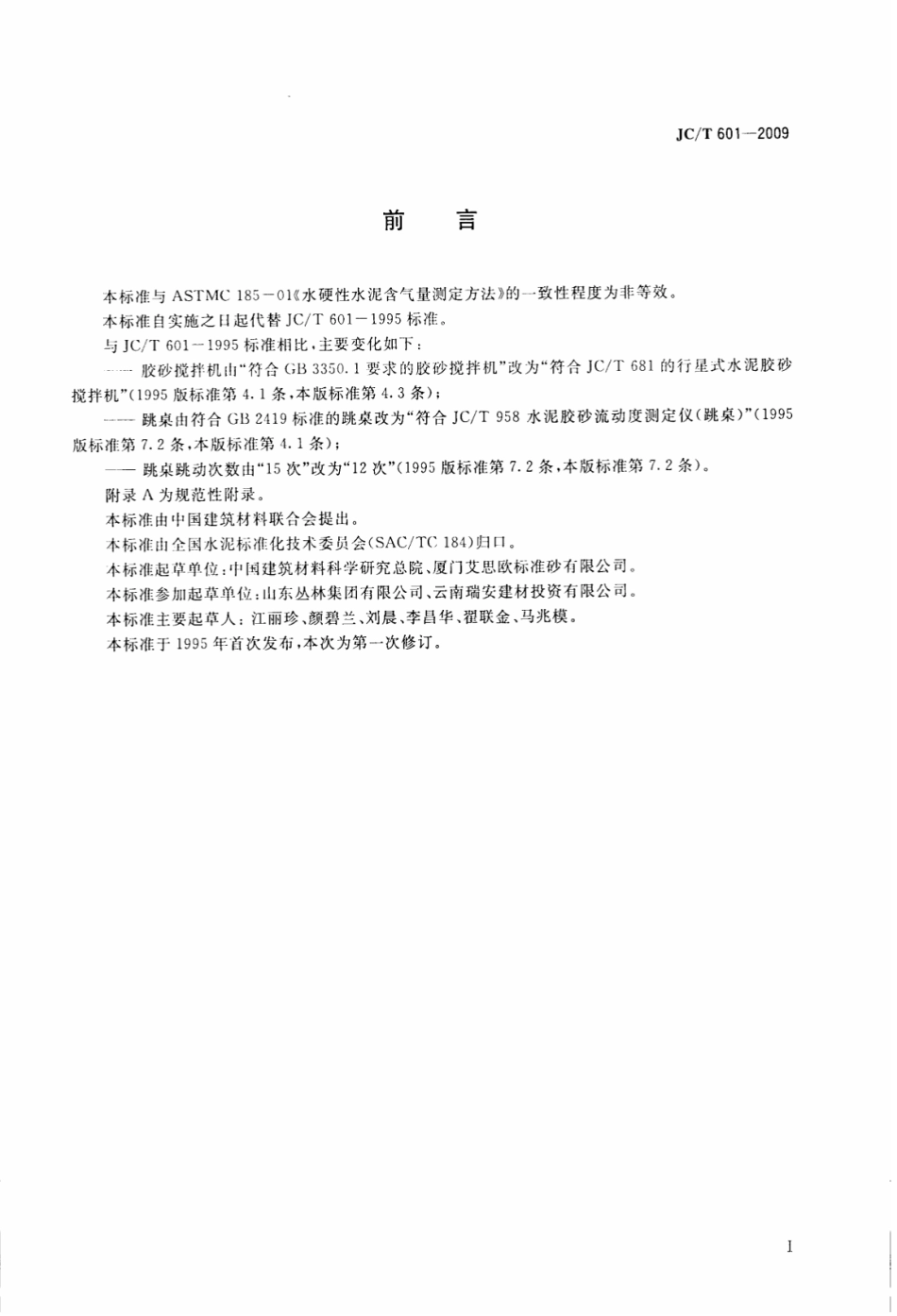

JC/T601-2009120mm3.3mm1.3mm4,正锐图b.侧视图图1直刀示意图4.6捣棒捣棒由不吸水、耐磨损的硬质1才料制成。捣棒头的断面为13mm13mm,手柄长度120mm150mm。4.7敲击棒由硬木制成，直径约16mm,【:约152mm。4.8玻璃板尺寸约为100mm100mm的玻璃板，板面光滑。5材料5.1玻璃珠符合本标准附录A的规定。5.2试验用水制备胶砂时可用饮用水。标广容重圆筒容积时(8.1条)，宜使用20蒸馏水。6试验室温度和湿度试验室温度为20士2，相付湿度大于50%。试验前水泥试样、玻璃珠、拌合水及容重圆简等材料和仪器设备宜在试验室放置24h。7胶砂组成7.1灰珠比水泥胶砂由水泥与玻璃珠组成，其比例为1：4。每次试验需称取水泥350g,玻璃珠1400g。7.2胶砂用水量按胶砂流动度达到160mm5mm控制加水量，水泥胶砂搅拌程序按GB/T17671一1999进行，水泥胶砂流动度试验方法按GB/T:119进行，但用符合本标准附录A要求的玻璃珠替代标准砂。搅拌时，注意尽量使胶砂不要粘壁和锅底，搅拌时停拌90s内用胶皮或料勺将叶片和锅壁上的胶砂刮人锅中。跳桌跳动次数为12次。每次进行流动度操作时，剩余胶砂放在搅拌锅中并用湿布盖好。若流动度符合要求，则用留在锅里的胶砂测定容重。8胶砂实际容重的测定8.1容重圆筒容积的标定8.1.1首先将容重圆简清洗干净，晾干。盖上玻璃板，称重，准确至1g(m:)。取下玻璃板，加满20的蒸馏水。盖上玻璃板，将多余水排出。透过玻璃板应看不到气泡，证明容重圆筒已被水完全充满，否则JC/T601-2009应再添加水，直至完全充满。玻璃板与圆筒一同称重，注意称重时将容重圆筒外水擦干，准确至1g(e）。8.1.2容重圆筒的容积按式(1)计算，精确至小数点后一位。V=m:二%1(1)0.99823式中：V.一容重圆筒容积，单位为立方厘米(cm):m:一容重圆筒和玻璃板盛水前的重量，单位为克(g);:一一容重圆筒和玻璃板盛水后的重量，单位为克(g);0.99823一蒸馏水在20时的密度，单位为克每立方厘米(g/cm3)。8.2胶砂容重测定8.2.1按第7章要求制成的水泥胶砂流动度达到160mm士5mm时，立即将测定流动度剩余在搅拌锅内的胶砂进行容重测定，不能使用测定流动度的那部分胶砂。8.2.2用料勺将搅拌好的胶砂分三次装人已称重的容重圆筒()中，每次装入的胶砂量大致相等，每层用捣棒沿圆筒内壁捣压18次，中心捣压2次。在捣压第一层时，捣压至圆筒底部2mm3mm。在捣压第二层和第三层时，使捣棒捣压至前一层即可。捣压完毕后，用敲击棒的端部在圆筒外以间隔相同的5个点轻轻敲击，排除胶砂裹住的附加气泡，然后用直刀的斜边紧贴圆筒顶部，将多余的胶砂刮去并抹平，刮平次数不超过4次。如发现有玻璃珠浮在表面，应再加少量胶砂重新刮平。8.2.3从装筒至刮平结束应不超过90s。擦去附在圆筒外壁上的胶砂和水，将装满胶砂的圆筒放到天平上称重，准确至1g(m:）。8.2.4胶砂实际容重Y按式(2)计算，保留至小数点后两位。%=m4。m(2）V式中：Y一胶砂实际容重，单位为克每立方厘米(g/cm3)；一空容重圆筒的重量，单位为克(g)；装满胶砂后容重圆筒的重量，单位为克(g)。9胶砂理论容重Y。的计算胶砂理论容重Y。按式(3)计算：计算结果保留至小数点后两位。Y,=,350+1400+350P350+1400+350卫(3)Pe Px0.99823式中：Y,一胶砂理论容重，单位为克每立方厘米(g/cm):P一水泥胶砂达到规定流动度时的水灰比(%)；e一水泥密度，单位为克每立方厘米(g/cm3)；A一玻璃珠密度，单位克每立方厘米(g/cm)；350一试验时称取的水泥重量，单位为克(g)；1400一试验时称取的玻璃珠重量，单位为克(g)。10水泥胶砂含气量的计算水泥胶砂含气量的计算按式(4)进行，结果精确至小数点后一位。A。=(1-)X100(4)3
