GBT28886-2012 建筑用塑料门.pdf

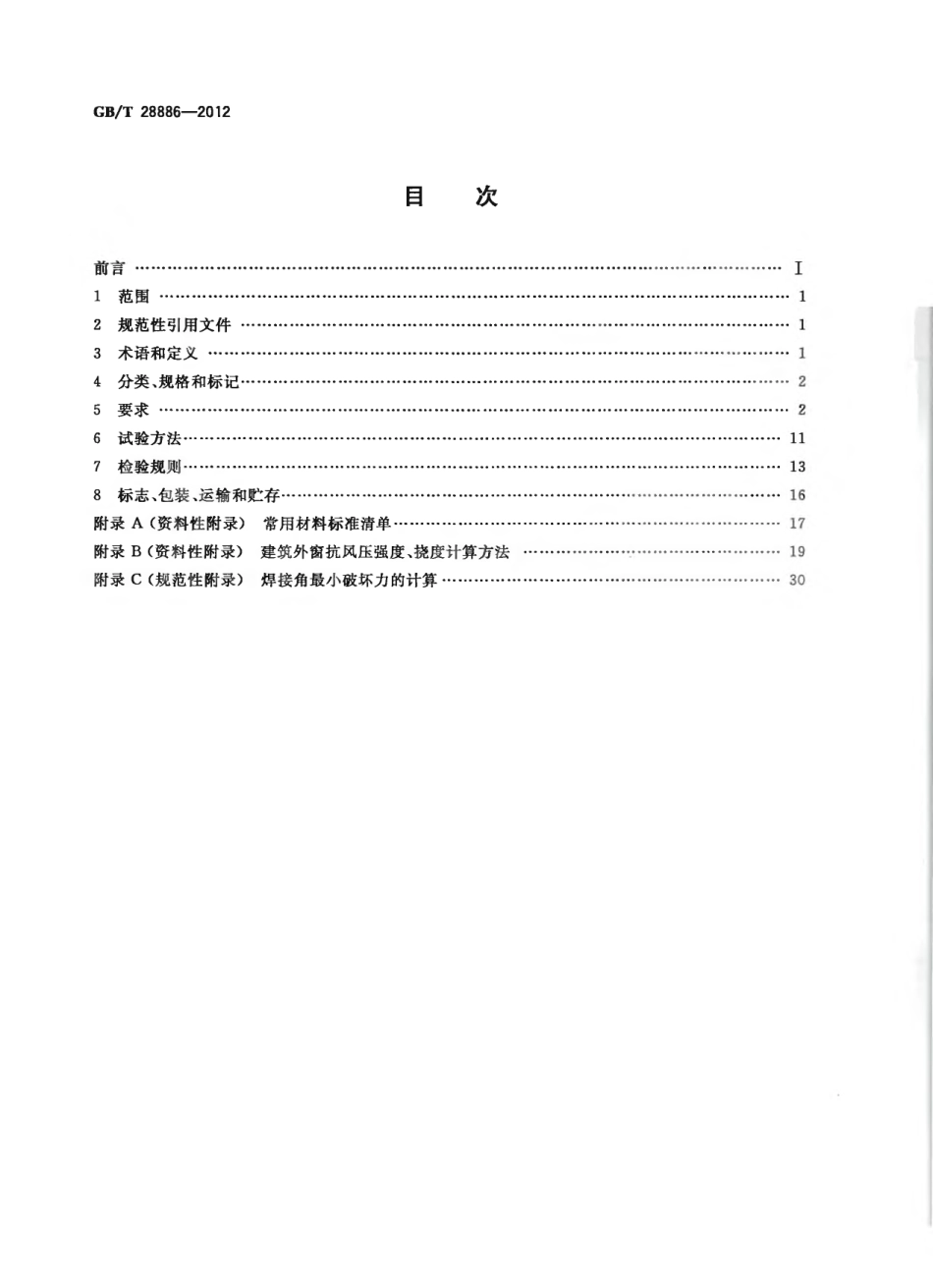

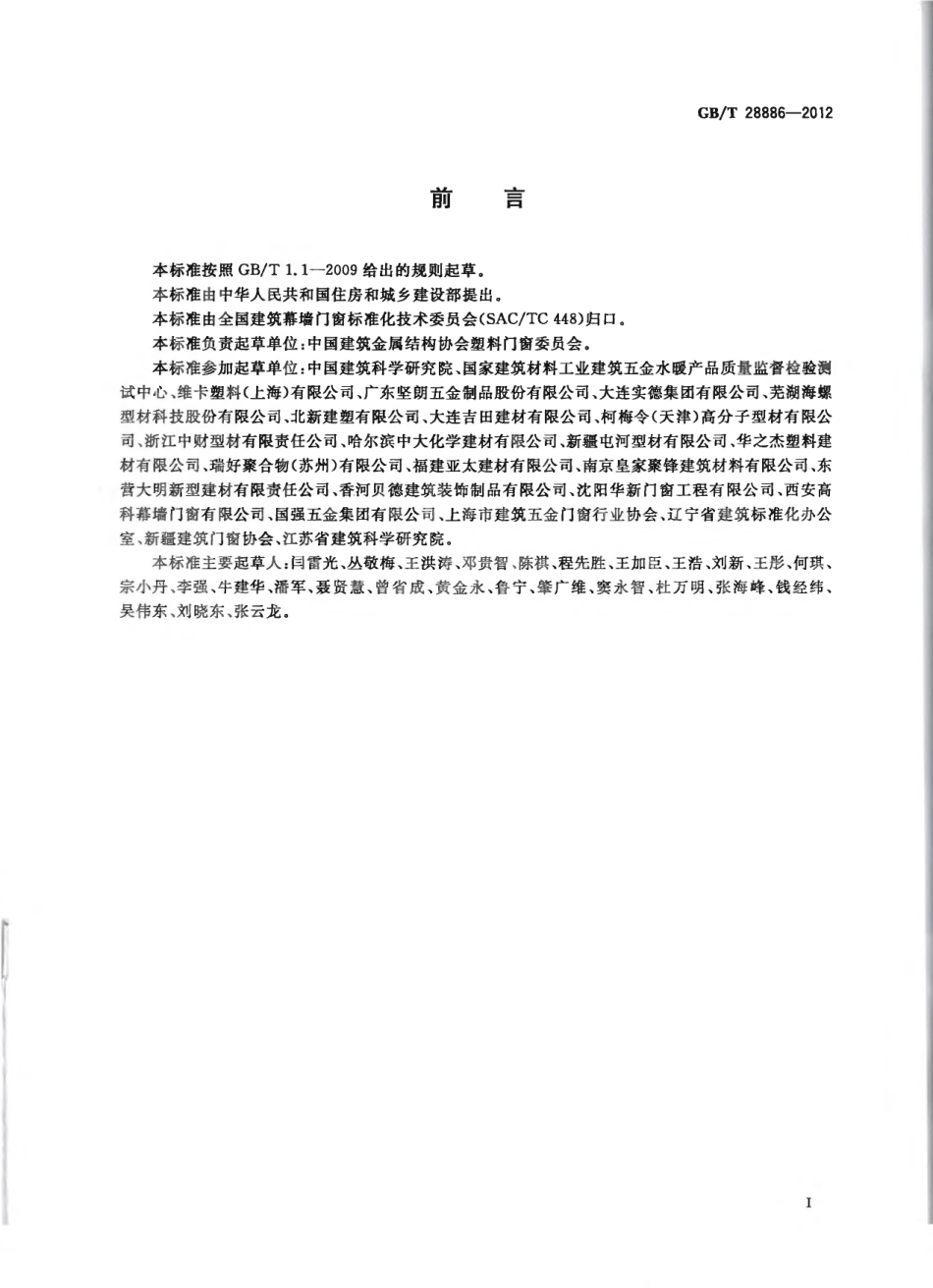

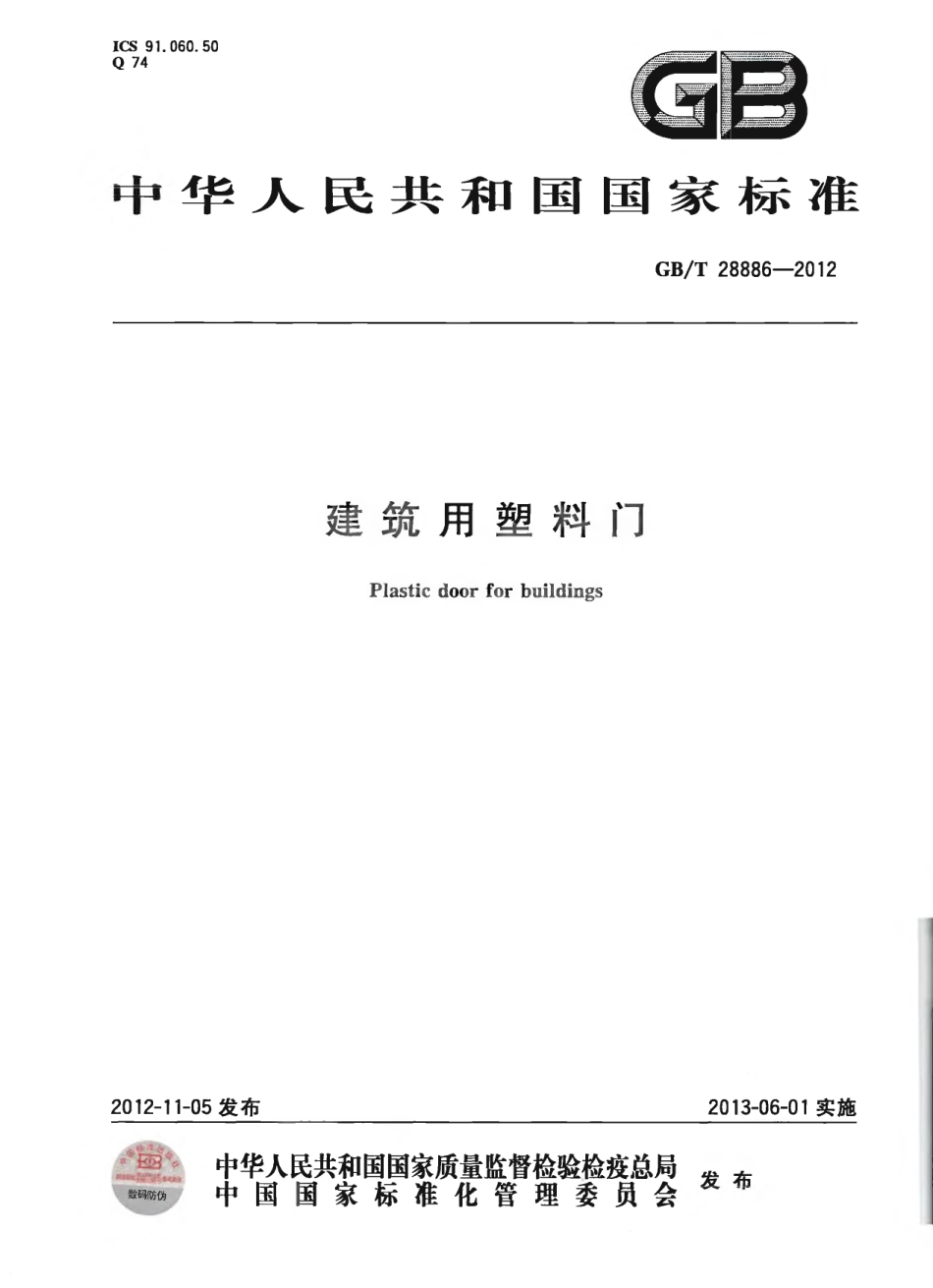

ICS 91.060.50 Q 74圍0华 人 民 共 和 国 国 家 标 准GB/T 288862012建筑用塑料门Plastic door for buildings2012-11-05 发布2013-06-01 实施数码防伪1=1由华 人 民 共 和 国 国 家 质 量 监 督 检 验 检 疫 总 局#国 国 家 标 准 化 管 理 委 员 会GB/T 28886 2012目 次mm.i m.2规范性引用文件.3术语和定义.4分类、规格和标记.5财.6试验方法.7检验规则.8标志、包装、运输和贮存.附录A(资料性附录）常用材料标准清单.附录B(资料性附录）建筑外窗抗风压强度、挠度计算方法 附录C(规范性附录）焊接角最小破坏力的计算.GB/T 28886 2012前 言本标准按照GB/T 1.1-2009给出的规则起草。本标准由中华人民共和国住房和城乡建设部提出。本标准由全国建筑幕墙门窗标准化技术委员会(SAC/TC 448)归口。本标准负责起草单位：中国建筑金属结构协会塑料门窗委员会。本标准参加起草单位：中国建筑科学研究院、国家建筑材料工业建筑五金水暧产品质量监督检验测 试中心、维卡塑料(上海)有限公司、广东坚朗五金制品股份有限公司、大连实德集团有限公司、芜湖海摞 型材科技股份有限公司、北新建塑有限公司、大连吉田建材有限公司、柯梅令(天津)高分子型材有限公 司、浙江中财型材有限责任公司、哈尔滨中大化学建材有限公司、新疆屯河型材有限公司、华之杰塑料建 材有限公司、瑞好聚合物(苏州）有限公司、福建亚太建材有限公司、南京皇家聚锋建筑材料有限公司、东 营大明新型建材有限责任公司、香河贝德建筑装饰制品有限公司、沈阳华新门窗工程有限公司、西安高 科幕墙门窗有限公司、国强五金集团有限公司、上海市建筑五金门窗行业协会、辽宁省建筑标准化办公 室、新疆建筑门窗协会、江苏省建筑科学研究院。本标准主要起草人：闫雷光、丛敬梅、王洪涛、邓贵智、陈祺、程先胜、王加臣、王浩、刘新、王彤、何琪、宗小丹、李强、牛建华、潘军、聂贤慧、曾省成、黄金永、鲁宁、肇广维、窦永智、杜万明、张海峰、钱经纬、吴伟东、刘晓东、张云龙。GB/T 28886 2012建 筑 用 塑 料 门1范围本标准规定了建筑用塑料门（以下简称塑料门）的术语和定义、分类、规格和标记、要求、试验方法、检验规则和标志、包装、运输和贮存。本标准适用于基材为未增塑聚氯乙烯(PV O U)型材制作的建筑用门。其他种类塑料门可参照 采用。I塑聚氯乙烯（PVC-U)型材制作下列文件对5 凡是不注日期/引J GB/T 20i应用是必不可少的。凡是注日期的引用文件，仅_期的版本适用于本文件。:件，其最新版本(包括所有的修改单)适用于本文件。筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参教的1GB/T|823|GB/T5824GB/T 7106GB/T瞧GB/TV481GB/TGB/T 1W93建筑门窗术语建筑门窗洞口尺寸 系 列_|建筑夕_窗气水密、#风压性能分级及检测_建筑外门窗保温性能分级及检测方法 建筑门窗空气声隔声性能分级及检测方法 2 0 0 4门、窗用未增塑聚氣乙烯(PVC-U)型材 1增M聚氣乙烯(PVC-U)塑料门窗力学性能及耐候性试验 GB/T 14154警ft續 痛 義 練 香 馨：GB/T 1 4 1 整樘门软重物体撞击试验 GB/T 14436工业产品保证文件总则 GB 50009建筑结构荷！JG/T 2 6 3建筑门1 用未增塑聚氣乙烯彩色型材JGJ 1 1 3建筑玻璃应用i JGJ/T 1 5 1建筑门窗玻璃幕墙3术语和定义GB/T 5823、GB/T 5824.GB/T 88142004和JG/T 263界定的以及下列术语和定义适用于本 文件。塑料门 plastic doors基材为未增塑聚氯乙烯(PVC-U)型材并内衬增强型钢的门。3.2机械式连接 mechanical joint型材间采用专用连接件进行的拼接。GB/T 28886 2012GB/T 288862012,定义 3.2。4分类、规格和标记4.1分类4.1.1按用途分室外用门(代 号W)和室内用门(代 号N)。4.1.2按开启形式分开启形式与代号应符合表1的规定。表1开启形式与代号开启形式内平开外平开内平开下悬推拉下悬折叠推拉提升推拉地弹簧代号NPWPPXT XZTT TDH注 1:固定部分与上述各类门组合时，均归入该类门。注 2:纱扇代号为A。4.2规格4.2.1门规格用门洞口尺寸表示，门洞口尺寸应符合GB/T 5824的规定。4.2.2门框厚度系列按门框型材无拼接组合时的门框最大厚度公称尺寸确定。4.3标记产品标记由塑料门、用途代号、开启形式代号、门框厚度系列、门规格、纱扇代号、标准号组成。I SM 丨-丨|_ 丨 丨-1|-|-GB/T 28886-纱门代号-门规格-门框厚度系列/mm-开启形式代号-用途代号-塑料门示例:室内用内平开塑料门，门框厚度系列为60 mm,规格为090240,带纱扇。SM-N-NP-60-090240-A-GB/T 28886 5要求5.1材料5.1.1 般要求塑料门所用材料及附件应符合有关标准的规定，常用材料标准清单参见附录A。GB/T 28886 20125.1.2型材5.1.2.1外门用型材老化时间不应小于6 000 h，内门用型材老化时间不应小于4 000 h。5.1.2.2门用主型材可视面最小实测壁厚不应小于2.8 mm,非可视面型材最小实测壁厚不应小 于2.5 mm。5.1.3增强型钢增强型钢应满足工程强度设计要求，且最小壁厚不应小于2.0 mm。说明.I 型材内角尺寸。图1增强型钢端头距型材端头内角距离5.1.5.1框扇间 5.1.5.2 门用用胶条回弹恢复(认)不应小于5级，热老化后回_复(、不应小于4级。&选用平板硅化加片型。玻璃的逸用Jt符 合JGJ 113及相关标准的规定。等缺陷。刀痕应均匀、光滑3 门的装配%/5.3.1门框、扇、梃 衬 增 强 型 钢,并根据外门的抗风压强度、挠度计算结果确定增强型钢的规格，抗 风压强度、挠度计算方法参见附录B。增强型钢端头距型材端头内角距离不宜大于15 mm(见 图1)，且 以 不 影 响 端 头 焊 接 型 钢 与 型 材 承 载 方 向 内 腔 配 合 间 隙 不 应#见 图2)。单位为毫米5.1.4增强型钢用紧固件增强型钢用紧固件应采用机制自钻自攻嫘钉，不应采用拉铆钉5.1.5密封材料3GB/T 28886 2012单位为毫米h-型材内腔尺寸；h增强型钢尺寸。图2增强型钢与型材承载方向内腔配合间隙5.3.2用于固定每根增强型钢的紧固件不应少于3个，其间距不应大于300 mm,距型材端头内角距 离不应大于100 mm。固定后的增强型钢不应松动。5.3.3外门框、扇、梃应有排水通道和气压平衡孔，使渗入框、扇、梃内的水及时排至室外，排水通道不 应与放置增强型钢的腔室连通。5.3.4彩色外门应在彩色型材最外侧的封闭腔体处加工通气孔。5.3.5机械式连接的中梃连接部位应用专用连接件连接，该联接件与增强型钢应采用紧固件固定，连 接处的四周缝隙应有可靠密封防水措施。机械式连接框、扇、梃相邻构件装配间隙不应大于0.3 mm。5.3.6门框、门扇外形尺寸的允许偏差应符合表2的规定。表2框、扇外形尺寸允许偏差 单位为毫米项 目宽度或高度尺寸范围2 000允许偏差值土 2.0土 3.05.3.7门框、门扇对角线尺寸之差不应大于3.0 mm。5.3.8相邻两构件焊接处同一平面髙低差不应大于0.4 mm。5.3.9外平幵门、内平开门、推拉下悬门、折叠门关闭时，门框、门扇四周的配合间隙K见 图3和 图4)，允许偏差应符合表3的规定。地弹簧门门框与门扇的配合间隙c和门扇与地面之间的配合间隙d(见 图6)，允许偏差应符合表3的规定。5.3.1 0外平开门、内平开门、内平开下悬门、推拉下悬门、折叠门门扇与门框搭接量见图3和 图4)，允许偏差应符合表3的规定，装配时应有防下垂措施。推拉门锁闭后的门扇与门框搭接量6(见 图5)的 允许偏差为士2 mm,且门扇与门框上下搭接量b 的实测值不应小于8 mm。5.3.1 1推拉门应有防门扇脱落装置。5.3.1 2五金配件安装位置应正确，数量应齐全，承受往复运动的配件在结构上应便于更换。五金配件 承载能力应与门扇重量和抗风压要求相匹配。平开门每扇合页不应少于3个，门扇锁闭点不应少于3 个。五金配件与型材连接强度应满足力学性能和物理性能要求。GB/T 28886 2012表3配合间隙和搭接量允许偏差 单位为毫米项目内平开门外平开门内平开下悬门 推拉下悬门折叠门推拉门地弹簧门配合间土 1.0土 2.0搭接量(6)士 2.05.3.1 3密封条、毛条装配后应均勻、牢固，接口严密，无脱槽、收缩、虚压等现象。5.3.1 4压条应安装在室内侧，压条装配后应牢固。压条角部对接处允许有不大于0.5 m m的间隙。同一边压条不应拼接。5.3.1 5中空玻璃的安装尺寸应符合图7和表4的要求。玻璃装配的其他要求应符合JGJ 113的相关规定。说明：b-搭接量；c-配合间隙。图3外平开门图4内平开门、内平开下悬门、推拉下悬门、折叠门5GB/T 28886 2012I T7S-1T7TUa)推拉门下部搭接量说明：b-搭接量。3S -图5推拉门b)推拉门上部搭接置A A说明：c-配合间隙；d-配合间隙。图6地弹簧门6GB/T 28886 2012说明：ai前部余隙；0-2-后部余隙；b 嵌入深度；C-边缘余隙。图7玻璃安装尺寸表4中空玻璃的最小装配尺寸 单位为毫米固 定 部 分中 空 玻 璃前部余隙ai后部余隙嵌人深度6边缘余隙c下边上边两侧4+A+4135+A+53.02.5146.05.05.06+A+615注：A 为气体层的厚度,其数值不应小于9 mm。5.4性能 5.4.1力学性能外平开门、内平开门、内平开下悬门、推拉下悬门、折叠门、地弹簧门的力学性能应符合表5的要求，推拉门、提升推拉门的力学性能应符合表6的要求。表5外平开门、内平开门、内平开下悬门、推拉下悬门、折叠门、地弹簧门力学性能项 目技 术 要 求锁闭器(执手)的开关力不大于100 N(力矩不大于10 N m)门的开关力不大于80 N悬端吊重在 500 N 力作用下，残余变形不大于2 mm,试件不应损坏，仍保持使用 功能翘曲在 300 N 力作用下,允许有不影响使用的残余变形,试件不损坏,仍保持使 用功能大力关闭经摸拟7 级风连续开关10次,试件不损坏,仍保持开关功能7GB/T 28886 2012表5(续)项 目技 术 要 求反复启闭性能经不少于100 000次的开关试验,试件及五金配件不损坏，其固定处及玻璃 压条不松脱,仍保持使用功能焊接角破坏力门框焊接角最小破坏力的计算值不应小于3 000 N,门扇焊接角最小破坏 力的计算值不应小于6 000 N,且实测值均应大于计算值垂直荷载b对门扇施加30 kg荷载，门扇卸荷后的下垂量不应大于2 mm，开关功能 正常软重物体撞击e用 30 kg砂袋撞击锁闭状态下的门扇把手处一次,无破损，开关功能正常a 推拉下悬门、折叠门、地弹簧门反复启闭次数由供需双方协商确定。b垂直荷载适用于外平开门、内平开门、内平开下悬门、折叠门。c 全玻门不检测软重物体撞击。表 6推 拉 门、提 升 推 拉 门 力 学 性 能项 目技术要求锁闭器(执手)的开关力门的重量小于180 kg时,不大于100 N(力矩不大于10 N m)门的开关力不大于100 N弯曲在 300 N 力作用下，允许有不影响使用的残余变形，试件不损坏，仍保持使 用功能扭曲4在 200 N 力作用下,试件不损坏,允许有不影响使用的残余变形反复启闭性能b经不少于100 000次的开关试验，试件及五金件不损坏，其固定处及玻璃压 条不松脱焊接角破坏力门框焊接角最小破坏力的计算值不应小于3 000 N,门扇焊接角最小破坏 力的计算值不应小于4 0
