JGJ150-2008 擦窗机安装工程质量验收规程.pdf

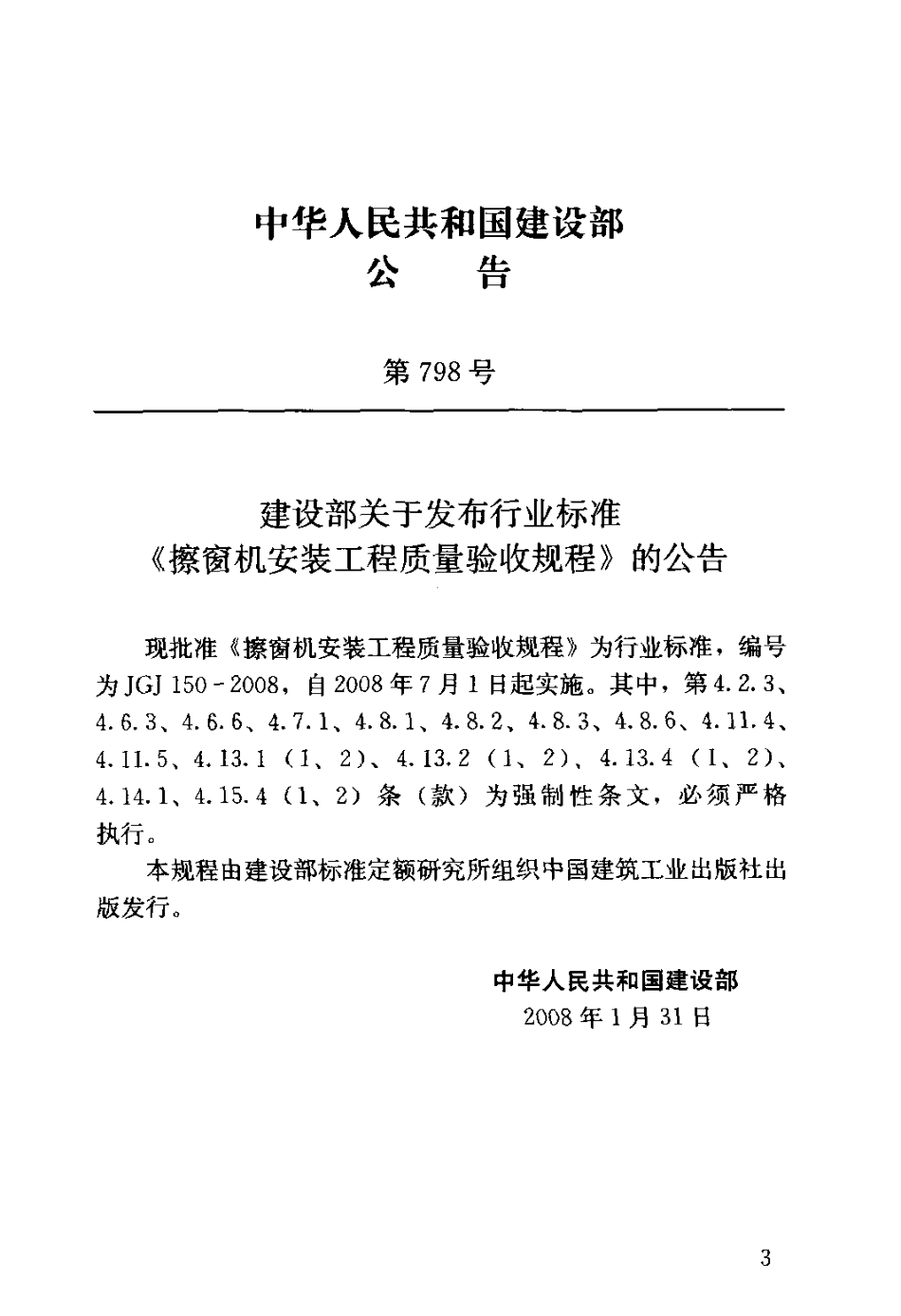

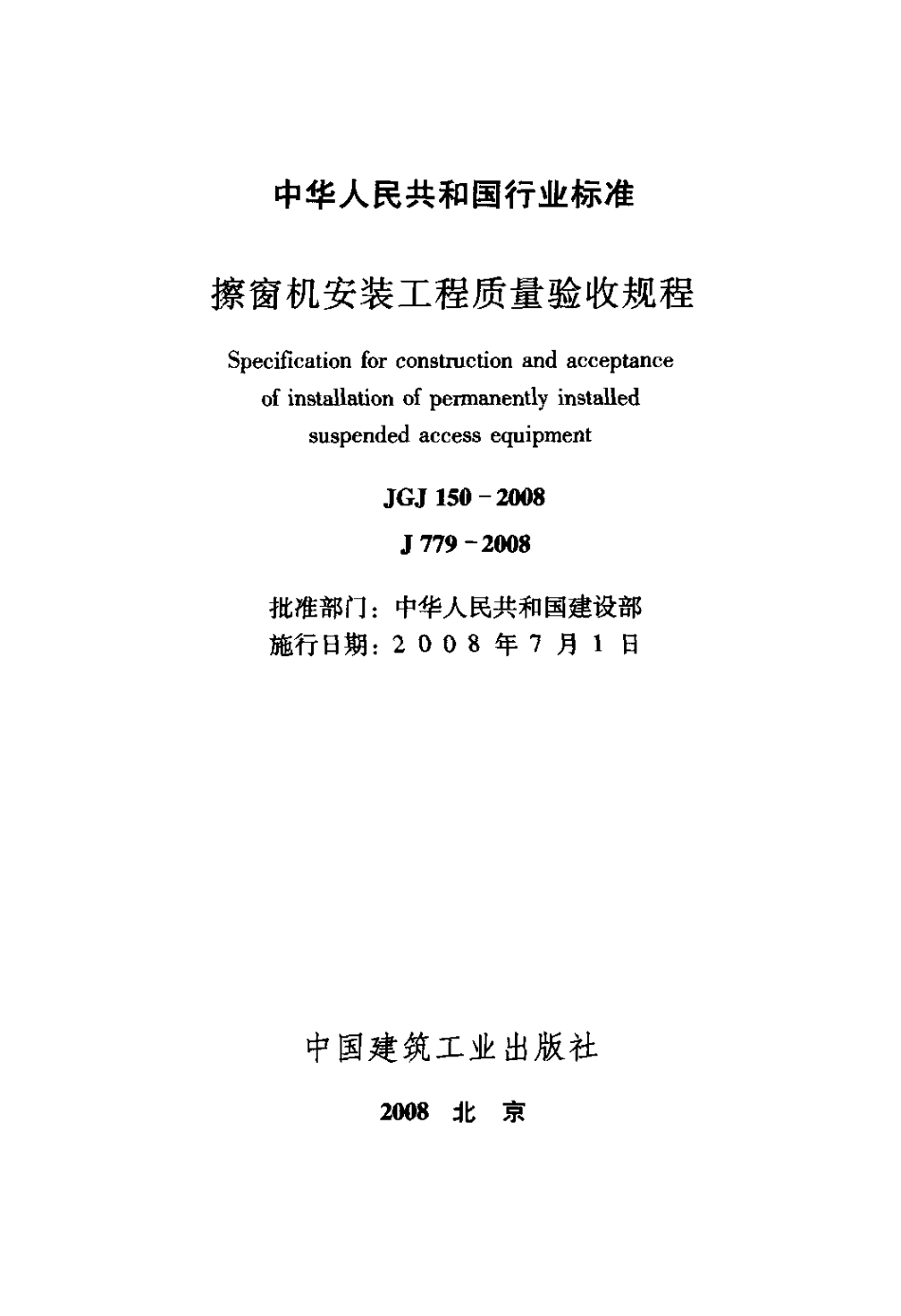

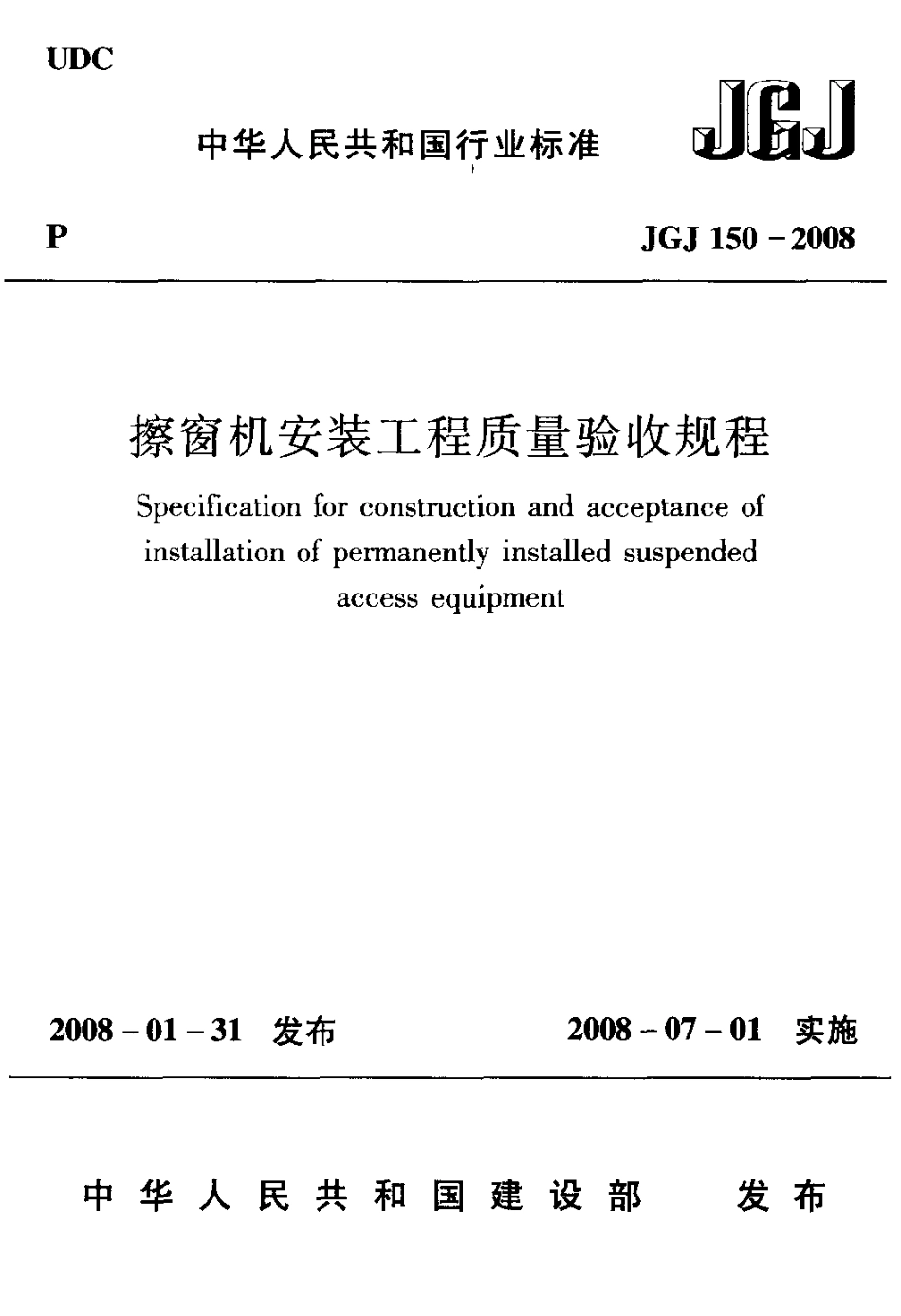

P中华人民共和国行业标准曲露曲J G J1 5 0 2 0 0 8擦窗机安装工程质量验收规程S p e c i f i c a t i o nf o rc o n s t r u c t i o na n da c c e p t a n c eo fi n s t a l l a t i o no fp e r m a n e n t l yi n s t a l l e ds u s p e n d e da c c e s se q u i p m e n t2 0 0 8 一0 1 3 1 发布2 0 0 8 一0 7 0 l 实施中华人民共和国建设部发布中华人民共和国行业标准擦窗机安装工程质量验收规程S p e c i f i c a t i o nf o rc o n s t m c t i o na n da c c e p t a n c eo fi n s t a l l a t i o no fp e r m a n e n t l yi n s t a l l e ds u s p e n d e da c c e s se q u i p m e n tJ G J1 5 0 2 0 0 8J7 7 9 2 0 0 8批准部门：中华人民共和国建设部施行日期：2O08 年7 月1 日中国建筑工业出版社2 0 0 8 北京中华人民共和国建设部公告第7 9 8 号建设部关于发布行业标准擦窗机安装工程质量验收规程的公告现批准擦窗机安装工程质量验收规程为行业标准，编号为J G J1 5 0 一2 0 0 8，自2 0 0 8 年7 月1 日起实施。其中，第4 2 3、4 6 3、4 6 6、4 7 i、4 8 1、4 8 2，4 8 3、4 8 6、4 n 4、4 1 1 5、4 1 3 1(1、2)、4 1 3 2(1、2)、4 1 3 4(1、2)、4 1 4 1、4 1 5 4(I、2)条(款)为强制性条文，必须严格执行。本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国建设部2 0 0 8 年1 月3 1 日3前言根据建设部关于印发(-0 0 四年度工程建设城建、建工行业标准制订、修订计划 的通知(建标 2 0 0 4 6 6 号)的要求，标准编制组经广泛调查研究，认真总结我国擦窗机安装工程施工及验收的实践经验，同时参考了国外标准和国际标准，并在广泛征求意见的基础上制定了本规程。本规程主要技术内容是：1 总则；2 术语；3 基本规定；4 擦窗机安装工程质量验收。本规程由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。本规程主编单位：中国建筑科学研究院(地址：北京市北三环东路3 0 号；邮政编码：1 0 0 0 1 3)本规程参编单位：北京凯博擦窗机械技术公司北京北辰机械厂北京市建筑工程研究院北京施捷达通机电技术有限公司北京双圆工程咨询监理有限公司上海普英特高层设备有限公司无锡申锡建筑机械有限公司无锡小天鹅建筑机械厂无锡通天建筑机械有限公司无锡博宇建筑机械有限公司本规程主要起草人：张华霍玉兰薛抱新喻惠业兰阳春平福泉刘正才吴仁山杜景鸣陈敏华高智鹏常云杰4日次1 总则12 术 看23 基本规定34 擦窗机安装工程质量验收44 1 擦窗机进场验收44 2 擦窗机基础检验44 3 轨道44 4 预埋件及基础锚栓54 5 插杆装置64 6 台车、滑梯和爬轨器64 7 吊臂74 8 卷扬式起升机构84 9 回转机构94 1 0 行走机构94 11 吊船94 1 2 钢丝绳1 04 1 3 电气控制系统1 14 1 4 液压系统1 24 1 5 爬升式起升机构、安全锁1 34 1 6 整机安装验收1 4附录A 安装单位资质报审表”1 5附录B 工程技术文件报审表1 6附录C 工程动工报审表1 7附录D 工程物资进场报验表1 8附录E 进场检验记录表1 90附录F 擦窗机设备基础尺寸和位置的允许偏差2 0附录G 擦窗机基础检验记录表2 1附录H 隐蔽工程检查记录表2 2附录J 预检记录表2 3附录K 擦窗机安装工程质量检验报告记录表2 4附录I，擦窗机工程竣工报验表3 l附录M 设备单机试运转记录表3 2本规程用词说明3 3附：条文说明3 561 总则1 0 1 为了加强擦窗机安装工程的质量管理，统一擦窗机安装工程的质量要求，制订本规程。1 0 2 本规程适用于建筑物或构筑物的各种擦窗机安装工程质量的验收；本规程不适用于自动擦窗机器人安装工程质量的验收。1 0 3 擦窗机安装工程质量验收除应执行本规程外，尚应符合国家现行有关标准的规定。2 术语2 0 1 擦窗机p e r m a n e n t l yi n s t a l l e ds u s p e n d e da c c e s se q u i p m e r i t用于建筑物或构筑物窗户和外墙清洗、维护等作业的常设悬吊接近设备。2 0 2 擦窗机安装工程i n s t a l l a t i o no fp e r m a n e n t l yi n s t a l l e ds u s p e n d e da c c e s se q u i p m e n t擦窗机生产单位出厂后的产品，在施工现场装配成整机至交付使用的过程。2 0 3擦窗机安装工程质量验收a c c e p t a n c eo fi n s t a l l a t i o nq u a l i t yo fp e r m a n e n t l yi n s t a l l e ds u s p e n d e da c c e s se q u i p m e n t擦窗机安装的各项工程在履行质量检验的基础上，由监理单位(或建设单位)、土建施工单位、安装单位等几方共同对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查，对安装工程进行普查和整机运行考核，并对所检项目进行检验，根据本规程以书面形式对擦窗机安装工程质量的检验结果做出确认。2 0 4 擦窗机基础交接检验h a n d i n go v e ri n s p e c t i o no ff o u n d a t i o no fp e r m a n e n t l yi n s t a l l e ds u s p e n d e da C C e S Se q u i p m e n t擦窗机安装前，由监理单位(或建设单位)、土建施工单位、安装单位共同对擦窗机设备机座基础按本规程的要求进行检查，对擦窗机安装条件做出确认。23 基本规定3 0 1 总承包单位施工前应向监理单位提供安装单位资质报审表(按本规程附录A)、工程技术文件报审表(按本规程附录B)以及工程动工报审表(按本规程附录C)，经监理单位审核同意后方可进场安装施工。3 0 2 擦窗机主机、构配件和材料等进场物资，应符合设计要求和国家有关标准的规定，并应有质量合格证明，报监理单位审核批准后方可安装施工(按本规程附录D 和附录E)。3 0 3 擦窗机安装工程施工质量控制应符合下列规定：1 擦窗机安装前应按本规程附录F 进行擦窗机基础交接检验，并应按本规程附录G 记录；2 擦窗机设备安装中的隐蔽工程(如擦窗机承重梁、轨道基础埋件、轨道支架焊接等)，应在工程隐蔽前进行检验，并应按本规程附录H 记录，合格后方可继续安装；3 擦窗机设备安装前，尚应对设备基础位置、混凝土强度、标高、几何尺寸、预留孔、预埋件及与结构焊接的重要部位进行预检，并按本规程附录J 进行检验和记录；4 擦窗机设备安装完毕后，应由专业检测单位或监理单位按本规程附录K 的要求进行检验，出具检验报告，并应由建设单位、总承包单位、监理单位和安装单位按本规程附录I，进行竣工验收。34 擦窗机安装工程质量验收4 1 擦窗机进场验收擦窗机进场的随机文件应包括：擦窗机施工安装图；产品出厂合格证；产品出厂检验报告；产品使用维护说明书；产品电气原理图、符号说明；产品安全操作规程；产品装箱单。擦窗机的设备外观不应存在明显的损坏。4 2 擦窗机基础检验4 2 1 擦窗机基础预埋件或钢结构及布置必须符合擦窗机基础布置图的要求。4 2 2 擦窗机设备基础的允许偏差应符合本规程附录F 的规定。4 2 3 当擦窗机安装在屋面、女儿墙或其他建筑结构上时。屋面、女儿墙或其他建筑结构应能承受擦窗机及其附件的重量和工作载荷。4 2 4 擦窗机电源插座的型号、数量及位置应符合擦窗机基础布置图的要求。4 3 轨道4 3 1 轨道应符合下列基本要求：1水平轨道在任意6 m 长度内，其表面标高差不应大112345672Il44于l O m m；2 在最大荷载作用下，轨道两个支撑点之间的挠度不应大于其跨距的1 2 5 0；3 轨道接缝处的接口上下错位和左右错位不应大于2 m m；4 每根轨道长度不应大于1 2 m，在轨道6 1 8 m 处应设置伸缩缝，伸缩缝的宽度不应大于3 m m；5 当轨道焊接口不在预埋钢板上时，在焊接V I 的下部必须焊加强垫板，垫板厚度不应小于轨道腹板的厚度；6 焊缝表面不得有夹渣、气孔、裂纹等缺陷；7 轨道接口的上表面和翼缘应磨平，切口应平整美观；8 轨道表面应做防锈、防腐处理；9 在轨道的起点和终点应设置限位挡块；l o 转弯轨道轨面圆弧应平整，不得有凸起、损伤、裂纹现象；儿轨道道岔和转盘应能灵活扳动，定位应准确可靠，在转向点和分岔点处应设置定位装置。4 3 2 屋面上水平及倾斜轨道应符合下列要求：1 轨道直线段轨距的偏差不应大于轨距的1 1 5 0；曲线段的轨道应保证擦窗机正常运行；2同一横截面处二根轨道的表面高差不应大于轨距的1 4 0 0。4 3 3 屋面七立式轨道应符合下列要求：1 轨道轨距的偏差不应大于轨距的1 1 5 0；2 在最大荷载作用下，轨道两个支撑点之间的挠度不应大于其跨距的1 2 5 0。4 3 4 屋顶单悬水平轨道的中心线在任意6 m 长度内的偏差不应大于l O m m。4 4 预埋件及基础锚栓4 4 1 预埋件的埋设应符合下列要求：5l 预埋件的坐标及尺寸应符合施工图的要求；2 预埋件基础的底板边缘与墙壁边缘的距离应大于5 0 m m；3 预埋件螺栓及基础底板的表面应做防锈处理。4 4 2 基础锚栓应符合下列要求：1 锚栓的中心至基础或构件边缘的距离不得小于锚栓公称直径(d)的7 倍，底端至基础底面的距离不得小于3 倍锚栓公称直径，且不得小于3 0 r a m；相邻两根锚栓的中心距离不得小于1 0 倍锚栓公称直径；2 装设锚栓的钻孔不得与基础或构件中的钢筋、预埋管和电缆等埋设物相碰；不得采用预留孔；3 锚栓基础的混凝土强度不得小于I O M P a；4 在基础混凝土有裂缝的部位不得使用锚栓；5 锚栓钻孔的直径和深度应符合设计的规定。4 5 插杆装置4 5 1 插杆结构件不得有变形、开焊、裂纹和破损现象。4 5 2 插杆与基座的连接应牢固可靠。在移位或拆卸时，插杆不得倒向女儿墙外侧。4 5 3 插杆与插座间应安装定位装置，插杆在悬挂工作状态时不得转动。4 5 4 插杆应有足够高度。4 5 5 对于吊船不收回楼顶的插杆装置，当插杆悬臂超过1 5 0 0 m m 时，应设置用以收放钢丝绳的外伸支承装置。4 6 台车、滑梯和爬轨器4 6 1 对于非封闭轨道的台车、滑梯或爬轨器应设置可靠的行程限位开关。4 6 2 台车、滑梯或爬轨器必须在吊船位于最高设计位置或有关保护装置和互锁装置在设定的位置上时方能运行。4 6 3 在使用台车、滑梯或爬轨器前。应对后备保护装置进行6检查，后备保护装置动作必须准确可靠。4 6 4 台车、滑梯应设有定位装置，在吊船处于停放位置时，台车或滑梯应能被可靠固定。4 6 5 台车内的平衡配重物应可靠固定。4 6 6 台车抗倾覆系数不应小于2。4 6 7 当依靠楼顶固定装置保证台车、滑梯或爬轨器的稳定性时，固定装置应牢固可靠，不得有明显的弯曲和变形。4 6 8 带升降机构的台车或滑梯，应保证其各运动部件能灵活
