JGJ111-2016 建筑与市政工程地下水控制技术规范.pdf

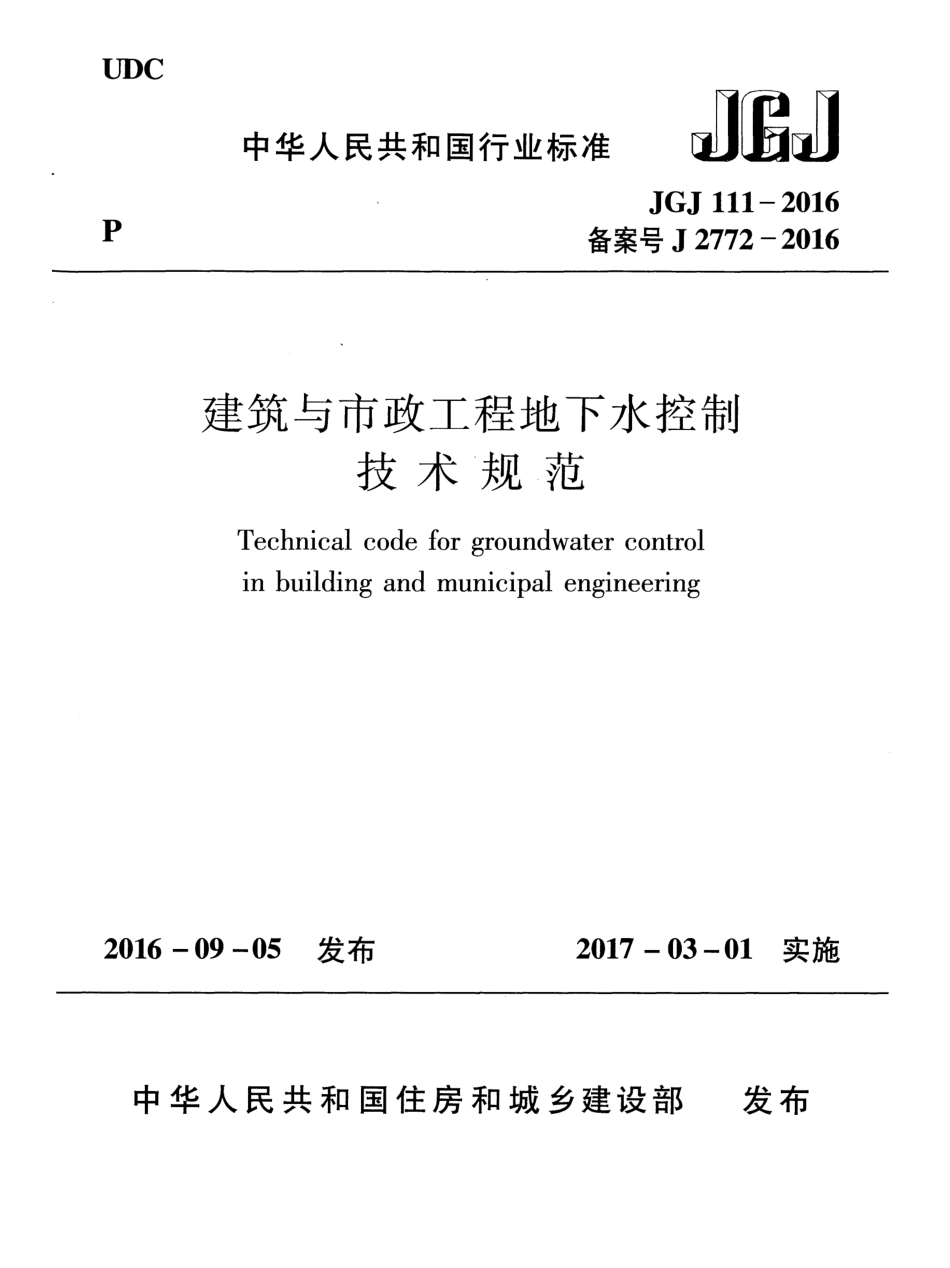

UDC P 中华人民共和国行业标准JJlmcJ1 JGJ 111-2016 备案号J2772-2016 建筑与市政工程地下水控制技术规范Technical code for groundwater control in building and municipal engineering 2016-09-05 发布2017-03-01 实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准建筑与市政工程地下水控制技术规范Technical code for groundwater control in building and municipal engineering JGJ 111-2016 批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 7 年3 月1 日中国建筑工业出版社2016北京中华人民共和国住房和城乡建设部公告第1301号住房城乡建设部关于发布行业标准建筑与市政工程地下水控制技术规范的公告现批准建筑与市政工程地下水控制技术规范为行业标准，编号为JGJ111-2016，自2017年3月1日起实施。其中，第3.1.9条为强制性条文，必须严格执行。原建筑与市政降水工程技术规范)JGJ/T 111-98同时废止。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2016年9月5日3 前根据住房和城乡建设部关于印发(2009年工程建设标准规范制订、修订计划的通知)(建标2009J88号文)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上修订了本规范。本规范的主要技术内容是:1总则;2术语和符号;3基本规定;4勘察;5降水;6隔水帷幕;7回灌;8监测。本规范修订的主要内容是:1将原规范适用范围降水工程扩展为地下水控制工程;2增加了隔水帷幕、回灌、监测的设计和施工的相关规定;3对原规范中总则、术语和符号、基本规定、降水工程分类、降水工程勘察等内容进行了修改、补充和完善;4对原规范降水工程设计、施工、监测与维护、工程环境、技术成果进行了合并、修改、补充和完善。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由住房和城乡建设部负责日常管理，由建设综合勘察研究设计院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送建设综合勘察研究设计院有限公司(地址:北京市东城区东直门内大街177号，邮编:100007)。4 本规范主编单位:建设综合勘察研究设计院有限公司本规范参编单位:山东宁建建设集团有限公司上海岩土工程勘察设计研究院有限公司北京市勘察设计研究院有限公司中国建筑科学研究院中兵勘察设计研究院中航勘察设计研究院有限公司中冶建筑研究总院有限公司中国建筑西南勘察设计研究院有限公司北京城建勘测设计研究院有限责任公司北京市城建科技促进会北京综建科技有限公司上海长凯岩土工程有限公司北京市市政三建设工程有限责任公司本规范主要起草人员:武威郭明田杨根才苏志刚孙华波康景文魏建华顾主和柳建国王曙光宁俊栋马永琪金淮高文新周与诚张国强孙保卫苏河修郭星宇庞炜周振鸿本规范主要审查人员:梁金国徐张建高文生丘建金杨俊峰吴永红何平杨书涛王长科5 目次1 总则.1 2 术语和符号22.1 术语.2 2.2 符号.3 3 基本规定53.1 一般规定.5 3.2 地下水控制工程分类.64 勘察.94.1-般规定.9 4.2 勘察工作布置.10 4.3 水文地质试验.11 4.4 水文地质试验参数计算.14 4.5 特殊条件的勘察.&.&.&.16 5 降水四5.1 一般规定.18 5.2 降水方法的分类和选择.19 5.3 降水设计计算.20 5.4 降水系统布设.245.5 降水施工.29 5.6 验收与运行维护.33 6 隔水帷幕.356.1 一般规定.35 6.2 隔水帷幕设计.356.3 隔水帷幕施工.38 6.4 验收与运行维护.42 6 7 回灌.44 7.1 一般规定.44 7.2 回灌设计.44 7.3 回灌施工.47 7.4 验收与运行维护.488 监测.50 8.1 一般规定.50 8.2 地下水位监测.518.3 出水量和含砂量监测.52 8.4 水质监视l.53 8.5 变形观测.54 8.6 巡视检查M 附录A注水试验的形状系数值.55 附录B基坑涌水量计算.56 附录C降水井单井出水量计算和选用.58 附录D过滤器类型及适用范围.61 附录E管井降水水位预测.62 本规范用词说明.64 引用标准名录.65 附:条文说明.67 7 Contents 1 General Provisions.1 2 T erms and Symbols.2 2.1 Terms 2 2.2 Syrnbols 3 3 Basic Requirements.5 3.1 General Requirements5 3.2 Groundwater Control Engineering Classification6 4 Investigation.9 4.1 General Requirements9 4.2 Survey Point(Well)Arrangement 10 4.3 Hydrogeological Test 11 4.4 Determination of Hydrogeological Parameters14 4.5 Special Site Hydrogeological Investigation 16 5 Dewatering.18 5.1 General Requirements18 5.2 Class出cationand Selection of Dewatering Method 19 5.3 Design and Calculation of Dewatering20 5.4 Dewatering System Layout 24 5.5 Dewatering Construction.29 5.6 Receiving Inspection and M出ntenance336 Groundwater Cut-off Curtain.35 6.1 General Requirements35 6.2 Design of Groundwater Cut-off Curtain35 6.3 Groundwater Cut-off Curtain Construction38 6.4 Receiving Inspection and Maintenance42 8 7 Artificial Groundwater Recharge.44 7.1 General Requirements44 7.2 Design of Artificial Groundwater Recharge 44 7.3 Artificial Groundwater Recharge Construction47 7.4引TorkingMaintenance and Seal of Well 48 8 Monitoring.50 8.1 General Requirements50 8.2 Groundwater Monitoring51 8.3 Water Yield and Sand Content Monitoring52 8.4 Water Quality Monitoring53 8.5 Deformation Observation54 8.6 Visitatorial Inspection54 Appendix A The Shape Coefficient of Water Injection Test.55 Appendix B Calculation of Pit Groundwater Yield.56 Appendix C Calculation and Selection of Single Well Water Yield.58 Appendix D The Filter Type and Scope of Application61 Appendix E Prediction of Tube矶Tell Wa ter Level.62 Explanation of Wording in This Code.64 List of Quoted Standards.65 Addition:Explanation of Provisions.67 9 1总贝。1.O.1 为了在建筑与市政工程建设期间的地下水控制中贯彻执行国家技术经济政策，保护水资源和工程环境，做到安全适用、确保质量、技术先进、经济合理，制定本规范。1.O.2 本规范适用于新建、扩建、改建的建筑与市政工程建设期间地下水控制。1.O.3 地下水控制应正确处理工程建设与环境保护和节约水资源的关系，确保工程环境安全和正常使用，保障建筑和市政工程开挖和地下结构施工。1.O.4 建筑与市政工程地下水控制除应符合本规范外，尚应符合国家现行有关标准的规定。1 2 术语和符号2.1术语2.1.1 地下水控制groundwater control 为保证地下工程、基础工程正常施工，控制和减少对工程环境影响，而采取的排水、降水、隔水或回灌等工程措施的统称。2.1.2 降水dewateri吨通过降水设计和施工，排除地表水体和降低地下水水位或水头压力，满足建设工程的降水深度和时间要求的工程措施O2.1.3 隔水帷幕groundwater cut-off curtain 隔离、阻断或减少地下水从围护体侧壁或底部进人开挖施工作业面的连续隔水体。也称为截水帷幕。2.1.4 囚灌artificial recharge,artificial groundwater recharge 将水寻|渗于地下含水层，补给地下水，稳定地下水位，防止地下水位降低使土体固结产生不均匀沉降的工程措施。2.1.5 渗井self absorbing well 重力水通过井孔自行或抽水下渗至下部含水层的降水井。2.1.6 电渗井electro-drainage point well 利用军占性土的电渗现象而达到降水目的的降水井。2.1.7 潜埋井buried well 埋至设计降水深度以下，以抽阵基坑、涵洞、隧道等底部残留的地下水的降水井O2.1.8 集水明排open pumpmg 用排水沟、集水井、?世水管、输水管等组成的排水系统将地表水、地下水排除的方法。2.1.9 工程环境e口gineeringenvironment 2 地下水控制工程影响范围内包括既有建(构)筑物、道路、地下设施、地下管线等基础设施、岩土体及地下水体等的统称。2.1.10 信息化施工construction with information method 根据施工现场的地质情况和监测数据，对施工安全性进行判断并及时修正施工方案的施工方法。2.2符2.2.1 尺寸参数t:I 5 A一面状降水井点系统围合的面积;钻孔套管截面积;双环法试验内环的底面积;B 条状降水井点系统围合的宽度;D 成井(孔)直径;d 井点管内直径;H一一潜水含水层厚度;水文地质试验水头;Ha 试验士层的毛细压力水头;Hw 降水井点深度;h 隔水深度，基坑动水位至含水层底板的距离;L一一线状降水的长度;M一一承压含水层厚度;Q一-总涌水量，回灌水量;水文地质试验流量;q 设计单井出水量;R 影响半径;r-回灌井点计算半径;r,第i个抽水井至观测孔或计算点的距离;ro 基坑等效半径;s 水位下降值，水位计算降深，地层沉降;6N潜水含水层在自然情况下厚度和抽水试验厚度的平方差。2.2.2 性能参数3。郭闹翻刷刷蛛术进骂|-4叶都闹出叶!|fhm揣闹剧明他-4m摇附昨川WFhh国-q、市3基本规定3.1一般规定3.1.1 地下水控制应包括工程勘察、地下水控制设计、工程施工与工程监测等工作内容。3.1.2
