JG121-2000 施工升降机齿轮锥鼓形渐进式防坠安全器.pdf

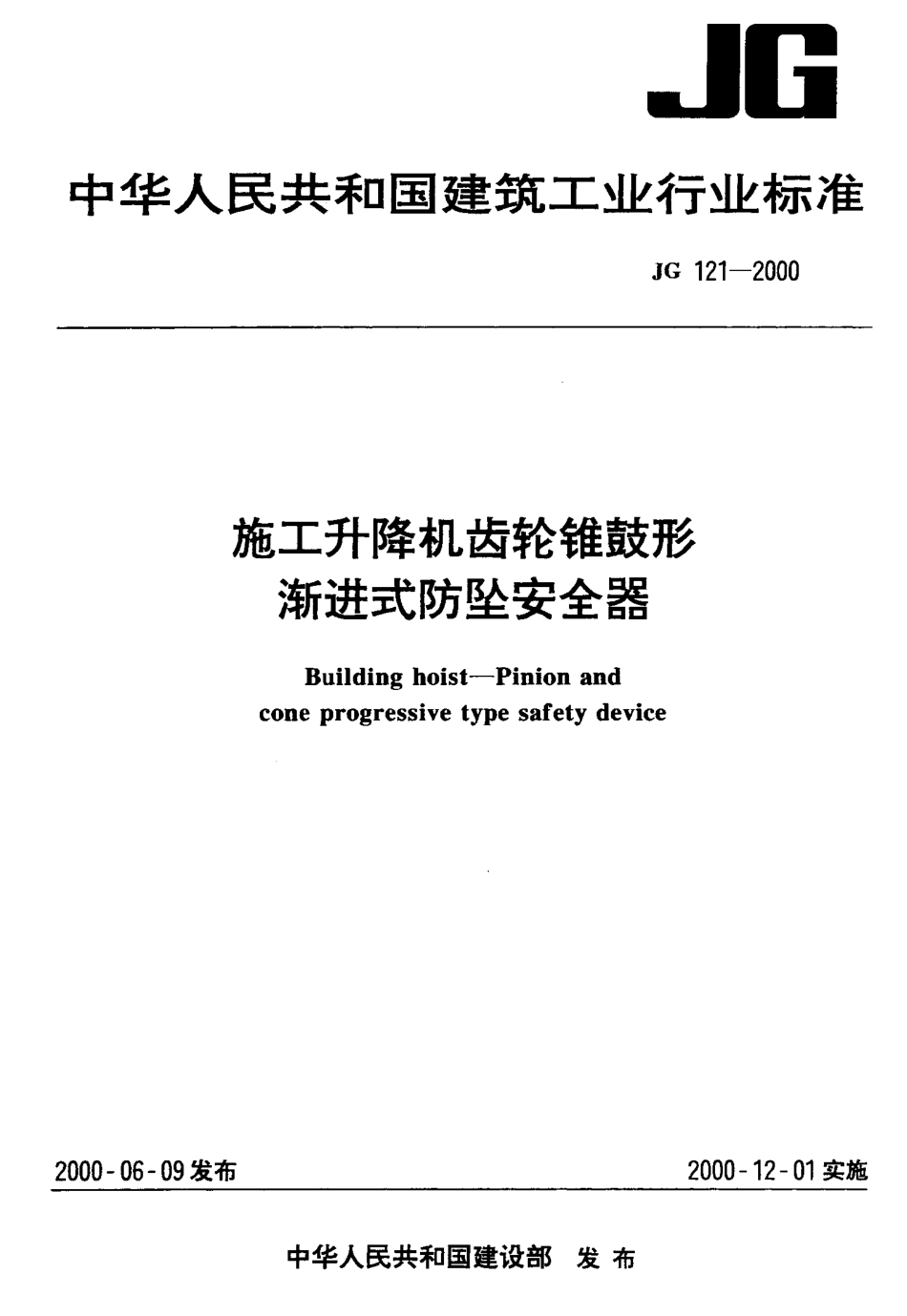

Ji中华人民共和国建筑工业行业标准J G 1 2 1-2 0 0 0施工升降机齿轮锥鼓形 渐进式防坠安全器 B u i l d i n g h o i s t-P i n i o n a n dc o n e p r o g r e s s i v e t y p e s a f e t y d e v i c e2 0 0 0 一 0 6 一 0 9 发布2 0 0 0 一 1 2 一 0 1 实施中华人民共和国建设部发 布www.17jzw.cowww.17bzw.cwww.17jzw.newww.3x888.cowww.17jzw.cowww.17bzw.cwww.17jzw.newww.3x888.coJ G 1 2 1-2 0 0 0前言 本标准是根据我国施工升降机齿轮锥鼓形渐进式防坠安全器的制造和使用情况，同时参照英国标准 B S 4 4 6 5:1 9 8 9(人货两用电动升降机的设计与构造、美国标准AN S I A1 0.4-1 9 8 1 施工用载人升降机的安全要求、香港机电工程署 1 9 9 6年颁布的 建筑工地升降机设计及建造实务守则)以及我国施工升降机标准中的有关内容制定的。J G 5 0 5 8-1 9 9 5(施工升降机防坠安全器 虽然也包含了 齿轮锥鼓形渐进式防坠安全器，但与本标准有较大的不同:a)本标准只适用于齿轮锥鼓形渐进式防坠安全器;b)本标准重新定义了“额定动作速度”和“标定动作速度”;c)本标准明确了齿轮锥鼓形渐进式防坠安全器的型号，扩大了其主参数系列;d)本标准取消了动作速度取值范围的下限值，并在一定程度上 放大了其上限值;e)本标准按施工升降机额定提升速度划分了制动距离的合格范围，并放大了制动距离合格范围的上 限值;f)本标准增加了齿轮锥鼓形渐进式防坠安全器的超载试验要求;B)本标准在技术要求中增加了寿命要求和可靠性要求。在可靠性要求中，本标准将J G 5 0 5 8 可靠性试验中规定的 1 0。次动作速度试验改为 1 0 0 次制动性能试验，并规定了当量故障次数;h)本标准明确了试验架和试验台两种试验方法，并对试验方法和检验规则做了较大变动。例如本标准规定了与制动载荷相对应的制动力矩计算值，以方便利用试验台进行试验时的计量;再如进行1 6 0 卜 运行试验时，本标准规定应将齿轮锥鼓形渐进式防坠安全器整体安装在试验台架上，以与其标定动作速度相对应的施工升降机额定提升速度来进行运转，而J G 5 0 5 8 规定使安全器限速部分以额定动作速度的。.7 5 倍来进行运转，未说明安全器是否整体安装。本标准从实施之日起，同时代替J G 5 0 5 8-1 9 9 5 中有关齿轮锥鼓形渐进式防坠安全器的规定.本标准的附录A是标准的附录。本标准的附录B是提示的附录。本标准由建设部标准定额研究所提出，本标准由 建设部机 械设备与车辆标准技术归口 单位北京建筑机械综合研究所归口。本标准起草单位:建设部北京建筑机械综合研究所。本标准主要起草人:田广范、崔太刚。本标准委托建设部北京建筑机械综合研究所负责解释。中华人民共和国建筑工业行业标准施工升降机齿轮锥鼓形 渐进式防坠安全器 Bu i l d i n g h o i s t-Pi n i o n a n dc o n e p r o g r e s s i v e t y p e s a f e t y d e v i c eJ G 1 2 1-2 0 0 0范围 本标准规定了施工升降机(以下简称升降机)齿轮锥鼓形渐进式防坠安全器的定义、分类、技术要求、试验方法、检验规则以及标志、包装和贮存等。本标准适用于额定提升速度不大于 2 m/s、齿轮齿条传动的人货两用升降机所使用的齿轮锥鼓形渐进式防坠安全器。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B/T 1 9 7 2-1 9 9 2 碟形弹簧 G B/T 2 8 2 8-1 9 8 7 逐批检查计数抽样程序及抽样表(适用于连续批的检查)G B 1 0 0 5 3-1 9%施工升降 机检验规则 G B/T 1 0 0 5 6-1 9 9 6 施工升降机试验方法 G B/I 4 3 3 0 6-1 9 9 1 标牌 J G/T 5 0 1 1-1 9 9 2 建筑机械与设备 通用技术条件 J G/T 5 0 1 2-1 9 9 2 建筑机械与设备 包装通用技术条件 J G/T 5 0 5 0-1 9 9 2 建筑机 械与设备 可靠性考核通则3定义 本标准采用下列定义。3.1 齿轮锥鼓形渐进式防坠安全器(以下简称安全器)p i n i o n a n d c o n e p r o g r e s s i v e t y p e s a f e t yd e v i c e 防止升降机吊笼或对重等(以下称为防护目标)坠落的由齿轮、离心式限速装置、锥鼓形制动装置等组成的渐进式安全器。3.2 额定 制动载荷 r a t e d c a t c h i n g l o a d;r a t e d s t o p p i n g l o a d 安全器可有效制动停止的最大载荷。3.3 额定动作速度 r a t e d t r i p p i n g s p e e d 安全器允许调定到的最大动作速度。3.4 标定动作速度 c a l i b r a t e d t r i p p in g s p e e d 按所要限定的防护目标运行速度而调定的安全器开始动作时的速度。中华人民共和国建设部2 0 0 0 一 T一 0 9 批准2 0 00一 1 2 一 0 1 实施 Iwww.17jzw.cwww.17bzw.cwww.17jzw.nwww.3x888.cwww.17jzw.cwww.17bzw.cwww.17jzw.nwww.3x888.cJ G 1 2 1-2 0 0 03.5 制动距离 c a t c h i n g d i s t a n c e 从安全器开始动作到防护目标被制动停止时，防护目标所移动的距离。分类型号安全器型号表示方法如下;S AJ曰型代号:用汉语拼音大写字母(A,B,C.)表示参数代号:额定制动载荷一 额定动作速度，k N-m/s称代号:施工升降机齿轮锥鼓形渐进式防坠安全器4.2 标记示例 a)额定制动载荷为 3 0 k N,额定动作速度为 1.2 m/s的安全器。标记为:安全器S A J 3 0-1.2 J G 1 1 2 b)额定制动载荷为4 0 k N,额定动作速度为 2.0 m/s，第一次变型的安全器。标记为:安全器 S A J 4 0-2.O A J G 1 1 24.3 主参数系列 安全器的主参数系列应符合表 1 的规定。表 1 安全器主参数系列倾定制动载荷 k N2 0,3 0,4 0,6 0氛定动作速度 m/s1.0,1.2,7.6,2.0,2.6要求5.1 一般要求5.1.1 安全器应按照规定程序批准的图样及技术文件制造。5.1.2 原材料、外购件及协作件必须有合格证.安全器制造厂应抽样检验，合格后方可使用。5.1.3 铸件、锻件以及热处理、切削加工、装配、涂漆等应符合J G/T 5 0 1 1的有关规定。5.1.4 安全器应能在环境温度为一2 0-+4 0 的条件下正常工作。5.2 结构与性能要求5.2.1 安全器齿轮的转动应灵活轻便，齿轮宽度应大于升降机齿条宽度;齿轮的安全系数不应小于 6,该安全系数为齿轮材料的抗拉强度与额定制动载荷在齿轮上所产生的静应力之比。5.2.2 安全器必须安装安全开关。在安全器动作时，应能激发安全开关动作，以切断电动机和制动器的控制电路。在安全器动作后，只有通过人工调整，才能使安全开关复位。5.2.3 碟形弹簧应符合GB/T 1 9 7 2的规定。5.2.4 压紧碟形弹簧的大螺母在安全器动作和制动过程中不应发生转动。5.2.5 应设置指示销，以表示从安全器开始动作到制动结束时碟形弹簧组的压缩量。指示销的位置应可调整。5.2-6 制动带应固定牢靠，制动表面不得有水、油污和杂物，制动处应有散热透气措施。5.2.了 安全器应设有铅封或漆封的位置。铅封或漆封位置的设计原则是:只有破坏了铅封或漆封，才能使安全器的限速和制动两部分分开。每次检验合格后，均须加以铅封或漆封才能交付使用。2J G 1 2 1-2 0 0 05-2.8 应有防止杂物或油、水等进人安全器的措施5.2.9 安全器应附带专用的复位工具。5.2.1 0 安全器标定动作速度的选取应符合表 2的规定。在进行动作速度试验时，每次测量的标定动作速度与其名义值之差不应大于 7%，标定动作速度的测量平均值与其名义值之差不应大于 5 0 0,表 2 安 全器标定动作速 度m/s升降机倾定提升速度。安全器标定动作速度ti(o.6 0(l.0 00.6 0 1.3 3簇 1.3 v注对于额定提升速度低、额定载重量大的升降机，其安全器可采用较低的动作速度.5.2.1 1 当防护目标的运行速度达到安全器标定动作速度时，安全器应立即动作，并可靠地将防护目标制动停止。在进行制动性能试验时，安全器应满足下列要求:a)试验载荷为额定制动载荷时，制动距离应符合表 3的规定。制动距离按公式(1)计算;b)试验载荷为 1 1 2%的额定制动载荷时，安全器应能将其制动停止。L=R m o z l/p/l 0 0 0 -(1)式中:L 安全器制动距离，m;，。一 安 全 器 齿 轮 模数，m m;z 安全器齿轮齿数;1-防护目标被制动停止时碟形弹簧组的压缩量,mm;p 大螺母螺距,m m,表 3 安全器制动距离升降机额定提升速度。m/s安全器制动距离 口1,G.6 50.1 5 1.4 00.6 5 v 夏 1.0 00.2 5-1.6 01.0 0 1.3 30.5 5 2.0 05.3 安装、使用及维护要求5.3.1 作用于安全器上的载荷，有防护目标的自重、升降机额定工作载荷(或额定安装载荷)和随行电缆及其他零部件产生的载荷。选用安全器时，其额定制动载荷不应小于前述载荷的总和，其额定动作速度不应小于按表 2 选定的标定动作速度。5.3.2 安装时必须使安全器的 安全开关罩盒向下，不得侧置或向上放置。安全器与其防护目 标之间 应有可靠的连接，所用连接螺栓的性能等级不得低于 8.8 级。吊笼上使用的安全器，其安装位置应在传动机构以下，并应将安全器的安全开关连接到电动机和制动器的控制电 路中.5.3.3 除吊笼导向滚轮外，还应采取其他措施，使安全器齿轮中心到齿条基准线的实际距离与其理论正确距离之差以及齿轮与齿条在齿宽方向上的重合长度满足下列要求:a)在正常情况下，距离之差不应大于齿轮模数的 1/3;b)在吊笼导向滚轮、背轮失效的情况下，距离之差不应大于齿轮模数的 1/2，重合长度不应小于齿条宽度的9 0%.5.14 安装在吊笼上的安全器，不 应对上行的吊 笼产生限速制动。若必须使用安全器来对上行的吊 笼实行限速制动，那么安全器应安装在对重上。安装安全器的对重，应以导轨架的两根主弦杆为支撑和引www.17jzw.cwww.17bzw.cwww.17jzw.nwww.3x888.cwww.17jzw.cwww.17bzw.cwww.17jzw.nwww.3x888.c7 G 1 2 1-2 0 0 0导物。5.3.5 在升降机的安装和拆卸作业中，仍应保证安全器起作用.5.3.6 安全器不能作为正常情况下的制动器使用，也不能用作防护目标的定位或导向。5.3.了 用户不得拆除安全器的铅封或漆封，自行对安全器的动作速度或内部结构进行调整。5.3.8 安全器只能在有效的检验期限内使用。安全器的有效检验期限不得超过两年。安全器无论使用与否，在有效检验期满后都必须重新进行检验标定。5.3.9 凡属下列情况之一者，必须进行吊笼的坠落试验。试验时安全器的制动距离应符合5.2.1 1 的规定。
