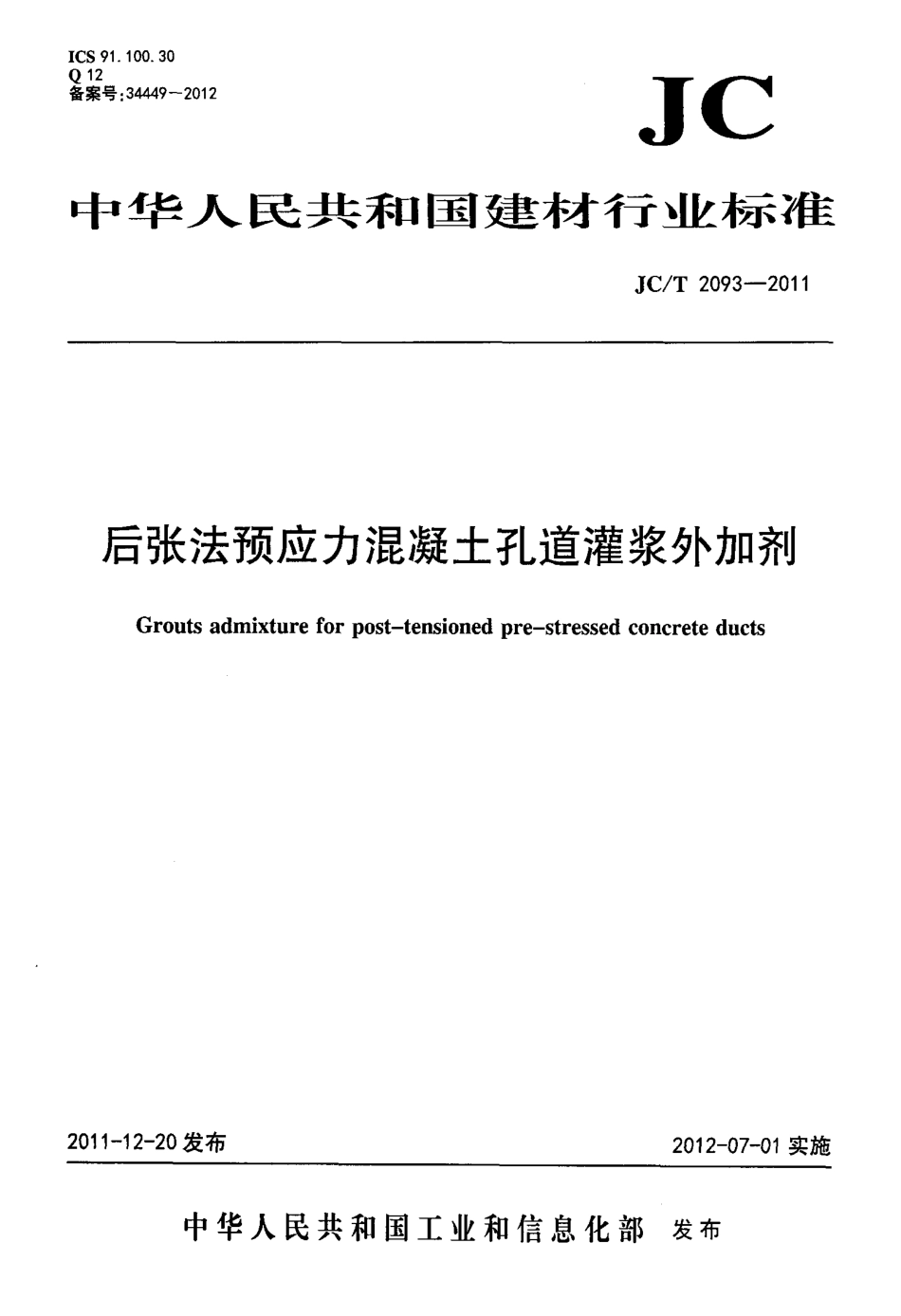

I C S9 1 1 0 0 3 0Q1 2备案号：3 4 4 4 9-2 0 12JC中华人民共和国建材行业标准J C T2 0 9 3 2 0 11后张法预应力混凝土孑L 道灌浆外加剂G r o u t sa d m i x t u r ef o rp o s t-t e n s i o n e dp r e-s t r e s s e dc o n c r e t ed u c t s2 0 1 1 1 2 2 0 发布2 0 1 2 0 7 0 1 实施中华人民共和国工业和信息化部发布中华人民共和国建材行业标准后张法预应力混凝土孔道灌浆外加剂j c 1 2 0 9 3-2 0 1 1中国建材工业出版社出版建筑材料工业技术监督研究中心(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷版权所有不得翻印开本8 8 0 x 1 2 3 01 1 6 印张0 7 5 字数2 2 千字2 0 1 2 年5 月第一版2 0 1 2 年5 月第一次印刷印数l 一5 0 0 定价2 0 0 0 元书号：1 5 5 1 6 0 0 9 1编号：0 7 8 0网址：w w w s t a n d a r d c n j c C O I l l 电话：(0 1 0)5 1 1 6 4 7 0 8地址：北京朝阳区管庄东里建材大院北楼邮编：1 0 0 0 2 4本标准如出现印装质量问题由发行部负责调换。刖目J C T2 0 9 3-2 0 1 1本标准按照G B T1 1 2 0 0 9 给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国水泥制品标准化技术委员会(S A C T C1 9 7)归口。本标准负责起草单位：江苏博特新材料有限公司，中国建筑材料联合会混凝土外加剂分会。本标准参加起草单位：铁道部产品质量监督检验中心、东南大学华东预应力中心、中冶集团建筑研究总院、中交集团第二公路工程局有限公司、天津市市政公路管理局、中交二航局第二工程有限公司、天津市建筑科学研究院。本标准主要起草人：刘加平、田倩、白杰、孙露、刘家彬、郝挺宇、高翔、郭飞、王军伟、曹诚、陶建飞、黄靖、沙建芳、周焱昌、张小冬、薛永宏、张立华。本标准为首次发布。本标准委托江苏博特新材料有限公司负责解释。1 范围后张法预应力混凝土子L 道灌浆外加剂J C T2 0 9 3 q 0 11本标准规定了后张法预应力混凝土T L 道灌浆外加剂的术语和定义、要求、试验方法、检验规则以及标志、包装、运输和贮存等。本标准适用于后张法预应力混凝土孔道灌浆材料用外加剂。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B8 0 7 6 混凝土外加剂O B T1 3 4 6 水泥标准稠度用水量、凝结时间、安定性检验方法O B T8 0 7 7 混凝土外加剂匀质性试验方法G B T1 2 5 7 3 水泥取样方法G B T1 7 6 7 1-1 9 9 9 水泥胶砂强度检验方法(I S O 法)J C T6 8 1 行星式水泥胶砂搅拌机J O J T7 0 建筑砂浆基本性能试验方法标准T B T3 1 9 2 铁路后张法预应力混凝土梁管道压浆技术条件3 术语和定义下列术语和定义适用于本文件。3 1后张法预应力混凝土孔道灌浆外加剂G r o u t sa d m i x t u r ef o rp o s t t e n s i o n e dp r e s t r e s s e dc o n c r e t ed u c t s由高效减水剂、微膨胀剂、增稠剂等多种材料混合而成，用于后张法预应力混凝土孔道灌浆材料，以改善其流变性和体积稳定性的专用外加剂。3 2流锥时间T i m eo ff l o wc o n e掺后张法预应力混凝土孔道灌浆外加剂的浆体从流动锥中流下的时间。3 3毛细泌水率C a p i l l a r yb l e e d i n gr a t e在掺后张法预应力混凝土孔道灌浆外加剂的浆体中心位置预置一钢丝束后浆体的泌水率。3 4压力泌水率B l e e d i n gr a t eu n d e rp r e s s u r e在一定压力下掺后张法预应力混凝土孔道灌浆外加剂的浆体的泌水率。J C T2 0 9 3 2 0 1 135充盈度F i l l i n gd e g r e e掺后张法预应力混凝土孔道灌浆外加剂的浆体填充管道的饱满程度4 要求5 试验方法J C 坩2 0 9 3 2 0 f5 1 产品物化性能指标含水率的试验方 去按G B T8 0 7 7 中固体含量试验步骤规定的程序进行，含水率按公式(1)计算t兄：!二生l o o卅【式中置厂一含水率，单位为百分率()：卅。称量瓶的质量，单位为克(g)；r 称量瓶加试样的质量，单位为克(g)：眦称量瓶加烘干后试样的质量，单位为克(曲。细度和氯离子含量的试验方法按G B T8 0 7 7 的有关规定进行。1)527 泌水率2 4h 自由泌水率、3h 毛细泌水率和压力泌水率的试验方法按T B T3 1 9 2 进行。528 抗压强度按G B T1 7 8 7 1-1 9 9 9 进行。J C，r2 0 9 3 2 0 115 29 抗折强度按G B T1 7 6 7 1-1 9 9 9 进行。5 2 1 0 自由膨胀率2 4h 自由膨胀率试验方法按附录A 进行，2 8d 自由膨胀率试验方法按附录B 进行。521 1 充盈度按T B T3 1 9 2 进行。6 检验规则6 1 批号及取样生产厂应根据产量和生产设备条件，将产品分批编号。日产量超过5 0t 时，以每5 0t 为一批号；不足5 0t 时，应以不超过日产量为一批号。取样按G B T1 2 5 7 3 规定进行。取样应具有代表性，可以连续取，也可以从2 0 个以上的不同部位取等量样品，总质量应不少于1 0 0k g 水泥所需的外加剂用量。每一批号取样量应充分混匀，分为两等份：一份供出厂检验用，一份密封保存3 个月，供仲裁检验时使用。6 2 检验分类检验分出厂检验和型式检验。6 2 1 出厂检验出厂检验项目为产品物化指标含水率(粉剂)、细度(粉剂)及浆体性能指标中的流锥时间和2 4h 自由膨胀率。6 2 2 型式检验型式检验项目包括第4 章全部性能指标。在下列情况下进行型式检验：a)新产品或老产品转厂生产时的试制定型鉴定；b)正常生产后，如产品的原材料、配方、工艺有较大变动，可能影响产品性能时c)正常生产时，每年至少进行一次型式检验；d)产品长期停产后，恢复生产时：e)出厂检验结果与上次型式检验有较大差别时；f)国家质量监督机构提出进行型式检验要求时。6 3 判定规则6 3 1 出厂检验判定型式检验报告在有效期内，且出厂检验结果符合表1 和表2 的要求，可判定为该批产品检验合格。6 3 2 型式检验判定4J C T2 0 9 3-2 0 11产品经检验，结果符合表1 和表2 的要求，则判定该批号外加剂合格。如果不符合上述要求时，则判定该批号产品不合格。6 3 3 复验复验以封存样进行。如使用单位要求现场取样，应事先在供货合同中规定，并在生产和使用单位人员在场的情况下于现场取混合样，复验按照6 2，2 进行。7 标志、包装、运输和贮存7 1 标志所有包装袋上应在明显位置注明产品名称、生产厂名、生产日期、批号、有效期限和净质量等内容。产品出厂时应附有产品说明书和出厂检验报告。7 2 包装粉剂外加剂可采用有塑料袋衬里的编织袋包装，也可以使用和用户商定的特种包装袋包装，包装应确保密封和防潮。7 3 运输和贮存产品应存放在专用仓库或固定场所妥善保管。搬运时应轻拿轻放，防止破损，运输时避免受潮。产品自包装日期起计算，在符合标志的包装、运输、贮存的条件下贮存期为1 8 0d，超过贮存期限的产品，必须经重新检验合格后使用。J C 厂r2 0 9 3-2 0 11A 1 范围附录A(规范性附录)2 4h 自由膨胀率试验方法本方法适用于掺后张法预应力混凝土孔道灌浆外加剂的浆体的2 4h 自由膨胀率的测定。A 2 试验原理2 4 h 自由膨胀率试验方法是采用非接触测长的原理，通过激光传感器测试浆体竖向高度的变化实现2 4h 自由膨胀率的测定。A 3 试验仪器试验仪器如图A 1 所示，由以下部分构成：a)l0 0 0m L 量筒，或采用直径6 0m m、高为5 0 0m m、底部封闭的透明玻璃管b)直径5 5m m、高为5m m 1 0f i l m 的聚苯乙烯泡沫塑料垫；c)激光位移传感器，其测量范围为2 5m m，测试精度不小于0 0 0 25m m；d)测试支架：e)直径6 0m m 的塑料薄膜。A 4 试验方法激光位移传感器泡沫塑料垫塑料薄膜量筒或玻璃管测试支架图A 12 4h 自由膨胀率试验仪器示意图将搅拌均匀的浆体缓慢注入试验容器中，装入的浆体顶面距容器顶部的距离约为1 0 m i l l。在浆体项面放置直径为6 0 m m 的塑料薄膜密封，然后放入聚苯乙烯泡沫塑料垫。然后将整个测量体系放在测试支架上，调整好激光位移传感器的位置。自加水3 0m i n 开始读取初始读数l o，至加水2 4h 读取传感器读数，-。62 4h 自由膨胀率按公式(A 1)计算：2 4h 自由膨胀率()：垃1 0 0h式中：，。一一2 4h 激光传感器读数，单位为毫米(f i l m)；n 激光传感器初始读数，单位为毫米(f i l m)；浆体的初始高度，单位为毫米(t i m)。A 5 结果判定J C T2 0 9 3 2 0 11(A i)2 4h 自由膨胀率需测试两次，如果两次试验结果误差不超过1 5，则取两次结果的算术平均值如果两次试验结果误差超过1 5，则试验结果无效。J C，r2 0 9 3-2 0 11附录B(规范性附录)2 8d 自由膨胀率B 1 范围本方法适用于掺后张法预应力混凝土孔道灌浆外加剂的浆体的2 8d 自由膨胀率的测定。B 2 试验原理2 8d 自由膨胀率试验方法采用接触测长的原理，通过测长仪测试硬化浆体长度的变化实现2 8d 自由膨胀率的测定。B 3 试验仪器试验仪器要求如下：a)符合J G J T7 0 要求的带有收缩头的收缩试模b)测长仪，测试精度0 0 0 1f i l m。B 4 试验方法将按5 2 2 和5 2 3 的要求搅拌制备浆体倒入收缩试模内，静置至浆体初凝后，将其表面多余的浆体刮掉，2 4h 拆模，编号，标明测试方向，同一条件有3 条试体供测长用。测量前3h，将测长仪、标准杆放入标准实验室内，用标准杆校正测长仪，测量前将试体及测长仪侧头擦净。试体脱模后l h 内测量试体的初始长度厶，测试后将试件放入标准养护室(温度为2 0 29 C，相对湿度大于9 0)进行养护，2 8d 后测试试件长度m按公式(B 1)计算2 8d 自由膨胀率：=半x l o 呲(B 1)式中：易s 一2 8d 自由膨胀率，单位为百分率()厶s 2 8d 龄期试件长度，单位为毫米(m m)三r 一试件初始长度，单位为毫米(m n l)：试件的有效长度，单位为毫米(m m)。B 5 结果判定取相近的2 个试件测定值的算术平均值作为2 8d 自由膨胀率的试验结果。lIIIIIIllllllll：111111H：10版权专有侵权必究书号：1 5 5 1 6 0 0 9 1定价：2 0 0 0 元
