JCT2029-2010 预应力离心混凝土空心方桩.pdf

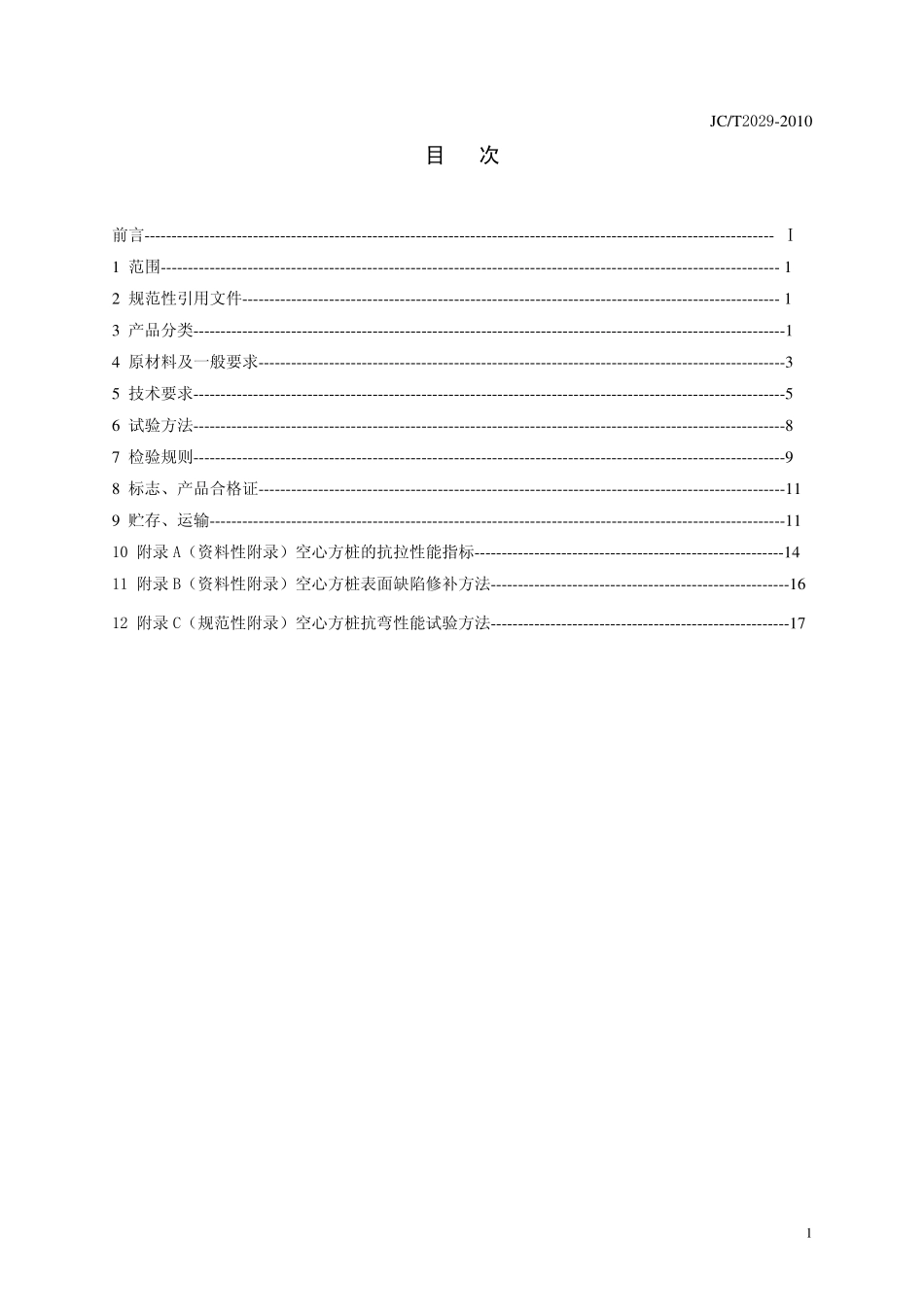

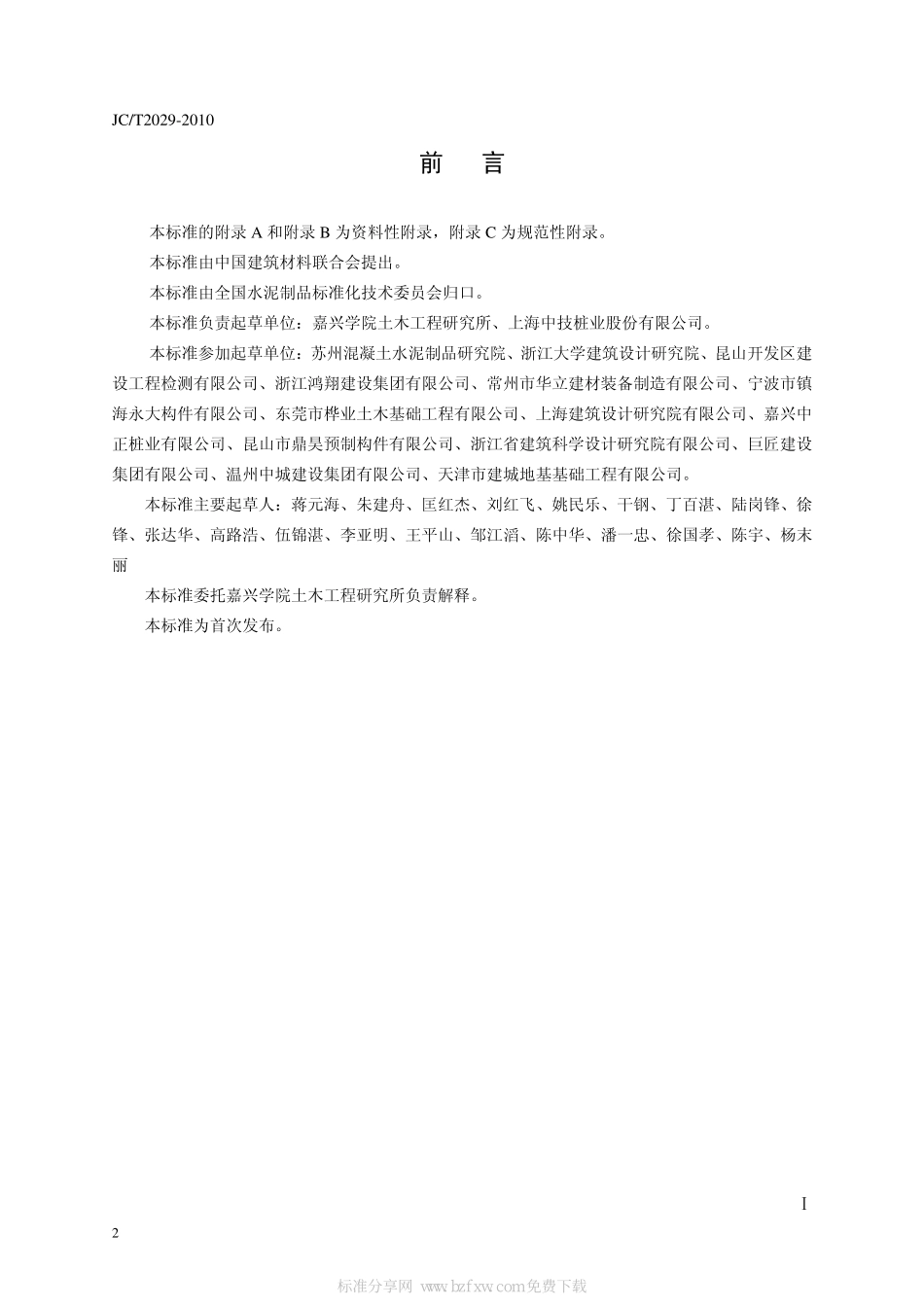

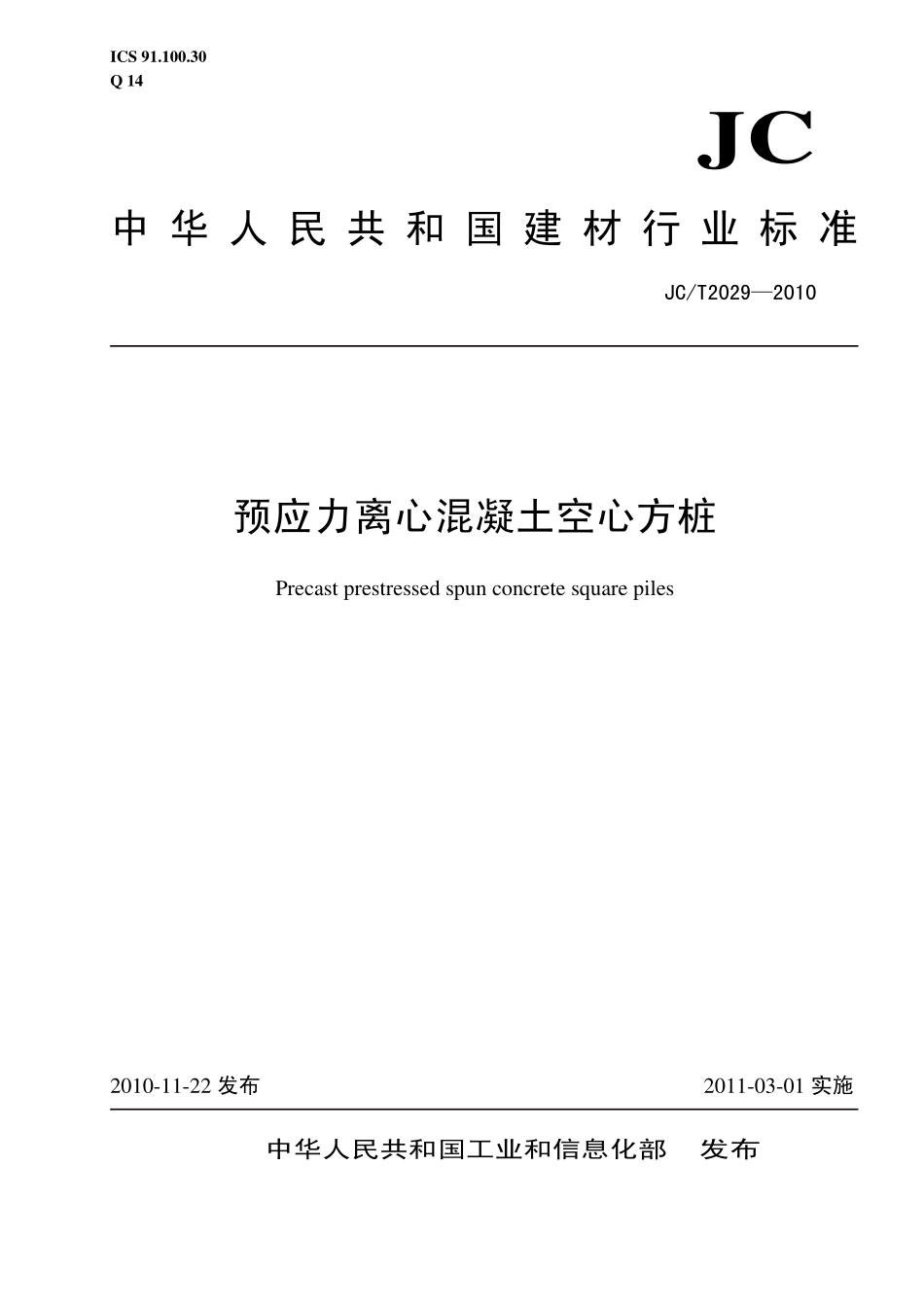

ICS 91.100.30 Q 14 JC中 华 人 民 共 和 国 建 材 行 业 标 准 JC/T20292010 预应力离心混凝土空心方桩 Precast prestressed spun concrete square piles 2010-11-22 发布 2011-03-01 实施中华人民共和国工业和信息化部 发布 JC/T2029-2010 1 目 次 前言-1 范围-1 2 规范性引用文件-1 3 产品分类-1 4 原材料及一般要求-3 5 技术要求-5 6 试验方法-8 7 检验规则-9 8 标志、产品合格证-11 9 贮存、运输-11 10 附录 A（资料性附录）空心方桩的抗拉性能指标-14 11 附录 B（资料性附录）空心方桩表面缺陷修补方法-16 12 附录 C（规范性附录）空心方桩抗弯性能试验方法-17 JC/T2029-2010 2 前 言 本标准的附录 A 和附录 B 为资料性附录，附录 C 为规范性附录。本标准由中国建筑材料联合会提出。本标准由全国水泥制品标准化技术委员会归口。本标准负责起草单位：嘉兴学院土木工程研究所、上海中技桩业股份有限公司。本标准参加起草单位：苏州混凝土水泥制品研究院、浙江大学建筑设计研究院、昆山开发区建设工程检测有限公司、浙江鸿翔建设集团有限公司、常州市华立建材装备制造有限公司、宁波市镇海永大构件有限公司、东莞市桦业土木基础工程有限公司、上海建筑设计研究院有限公司、嘉兴中正桩业有限公司、昆山市鼎昊预制构件有限公司、浙江省建筑科学设计研究院有限公司、巨匠建设集团有限公司、温州中城建设集团有限公司、天津市建城地基基础工程有限公司。本标准主要起草人：蒋元海、朱建舟、匡红杰、刘红飞、姚民乐、干钢、丁百湛、陆岗锋、徐锋、张达华、高路浩、伍锦湛、李亚明、王平山、邹江滔、陈中华、潘一忠、徐国孝、陈宇、杨末丽 本标准委托嘉兴学院土木工程研究所负责解释。本标准为首次发布。标准分享网 w w w.b z f x w.c o m 免费下载JC/T2029-2010 3 预应力离心混凝土空心方桩 1 范围 本标准规定了预应力离心混凝土空心方桩（以下简称空心方桩）的产品分类、原材料及一般要求、技术要求、试验方法、检验规则、标志、产品合格证、贮存和运输等。本标准适用于工业与民用建筑、港口、市政、桥梁、铁路、公路、水利等工程使用的空心方桩。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB175 通用硅酸盐水泥 GB/T700 碳素结构钢 GB1499.1 钢筋混凝土用钢 第 1 部分：热轧光圆钢筋 GB1499.2 钢筋混凝土用钢 第 2 部分：热轧带肋钢筋 GB/T1596 用于水泥和混凝土中的粉煤灰 GB/T5223.32005 预应力混凝土用钢棒 GB8076 混凝土外加剂 GB/T14684 建筑用砂 GB/T14685 建筑用卵石、碎石 GB/T18046 用于水泥和混凝土中的粒化高炉矿渣粉 GB/T50081 普通混凝土力学性能试验方法标准 GB50164 混凝土质量控制标准 GBJ107 混凝土强度检验评定标准 JC/T540 混凝土制品用冷拔低碳钢丝 JC/T 947 先张法预应力混凝土空心方桩用端板 JC/T 950 预应力高强混凝土空心方桩用硅砂粉 JGJ63 混凝土用水标准 3 产品分类 3.1 类别和代号 空心方桩按混凝土强度等级分为:预应力离心混凝土空心方桩（代号为 KFZ）、预应力离心高强混凝土空心方桩（代号为 HKFZ）。3.2 规格、尺寸及型号 空心方桩的规格由桩截面边长和内径确定，按桩身结构抗弯性能分为 A 型、AB 型、B 型和 C型等四种型号。空心方桩的规格、型号及基本尺寸见表 1。JC/T2029-2010 4 表 1 空心方桩的规格、型号及基本尺寸 规 格 边长 a /mm 内径 d/mm 型 号 单节桩长 L/m A 250 150 AB 12 A 300 160/180 AB 13 A 350 200/220 AB 13 A AB 400 240/270 B 15 A AB 450 250/320 B 15 A AB 500 300/370 B 15 A AB 550 350/410 B 15 A AB 600 400/460 B 15 A AB B 650 420/480 C 15 A AB B 700 460/500 C 30 A AB B 750 490/530 C 30 A AB B 800 540/580 C 30 标准分享网 w w w.b z f x w.c o m 免费下载JC/T2029-2010 5 A AB B 850 590/610 C 30 A AB B 900 640/680 C 30 A AB B 950 670/710 C 30 A AB B 1000 760 C 30 注：根据供需双方协议，也可生产其它规格、型号、长度的空心方桩。3.3 结构尺寸 3.3.1 空心方桩的结构形状和基本尺寸应符合图 1 和表 1 的规定。3.3.2 空心方桩的长度应包括桩身和接头，不包括附加配件。L长度；a边长；d截面内径 图 1 空心方桩的结构形状 3.4 标记示例 边长 300mm、内径 160mm、长度 12m 的 A 型预应力离心混凝土空心方桩的标记为：KFZ 300(160)A 12 JC 4 原材料及一般要求 4.1 原材料 4.1.1 水泥 宜采用强度等级不低于 42.5 的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥，其质量应符合 GB175 的规定。4.1.2 集料 4.1.2.1 细集料宜采用天然硬质中粗砂或人工砂，细度模数宜为 2.33.2，采用人工砂时，细度w w w.b z f x w.c o mJC/T2029-2010 6 模数可为 2.53.5，质量应符合 GB/T14684 的有关规定，且细集料的含泥量不宜大于 1，氯离子含量不得大于 0.01，硫化物及硫酸盐含量不得大于 0.5。4.1.2.2 粗集料宜采用碎石或破碎的卵石，其最大粒径不宜大于 25mm，且不应超过钢筋净距的 3/4，质量应符合 GB/T14685 的有关规定，且粗集料的含泥量不宜大于 0.5，硫化物及硫酸盐含量不得大于 0.5。4.1.2.3 采用压蒸养护时，不宜使用石灰石质集料。4.1.3 钢材 4.1.3.1 预应力钢筋宜采用预应力混凝土用钢棒，其质量应符合 GB/T5223.3-2005 中低松弛螺旋槽钢棒的规定，且抗拉强度不得小于 1420MPa、规定非比例延伸强度不得小于 1280MPa，断后伸长率应大于 GB/T5223.3-2005 表 3 中延性 35 级的规定。4.1.3.2 螺旋筋宜采用冷拔低碳钢丝、钢筋混凝土用热轧光圆钢筋，其质量应分别符合 JC/T540、GB1499.1 的有关规定。4.1.3.3 若需设置端部锚固钢筋时，宜采用钢筋混凝土用热轧光圆钢筋或钢筋混凝土用热轧带肋钢筋，其质量应分别符合 GB1499.1、GB1499.2 的规定。4.1.3.4 端板及桩尖的材质宜符合 JC/T947 和 GB/T700 的规定。4.1.4 水 混凝土拌合用水的质量应符合 JGJ63 的规定。4.1.5 外加剂 外加剂的质量应符合 GB8076 的有关规定，严禁使用氯盐类外加剂。4.1.6 掺合料 4.1.6.1 掺合料宜采用硅砂粉、矿渣微粉、粉煤灰等，其质量应分别符合 JC/T950、GB/T18046、GB/T1596 的有关规定。4.1.6.2 当采用其他类别的掺合料时，应通过实验验证，确认符合空心方桩用混凝土质量要求后方可使用。4.2 一般要求 4.2.1 预应力钢筋 4.2.1.1 钢筋应清除油污，切断前应保持平直，不应有局部弯曲，切断后端面应平整。同根空心方桩中预应力钢筋镦头后长度的相对差值：长度小于等于 15m 时不得大于 1.5mm，长度大于 15m 时不得大于 2mm。4.2.1.2 钢筋镦头部位的强度不得低于该材料抗拉强度的 90。4.2.2 钢筋骨架 4.2.2.1 预应力钢筋应均匀配置，最小配筋率不得低于 0.4，并不得少于四根。4.2.2.2 螺旋筋的直径应符合表 2 的规定。螺旋筋的螺距：空心方桩两端 1000mm1500mm 范围内为 50mm，其余为 100mm。表 2 螺旋筋直径 空心方桩边长/mm 螺旋筋直径/mm 250450 4 500600 5 6501000 6 标准分享网 w w w.b z f x w.c o m 免费下载w w w.b z f x w.c o mJC/T2029-2010 7 4.2.2.3 钢筋骨架焊接成型后，与螺旋筋焊接处预应力钢筋的强度损失不得大于该材料抗拉强度的 5。4.2.2.4 钢筋骨架成型后，各部分尺寸应符合如下要求：a）预应力钢筋间距偏差为5mm；b）螺旋筋的螺距偏差为10mm；c）钢筋骨架的焊接上拱度不超过 3mm。4.2.2.5 桩身端部设置锚固筋时，应符合设计图纸的要求。4.2.3 空心方桩的抗拉性能 空心方桩的抗拉性能宜符合附录 A 的规定。5 技术要求 5.1 混凝土 5.1.1 混凝土质量控制宜参照 GB50164 的有关规定。5.1.2 预应力离心混凝土空心方桩用混凝土强度等级不得低于 C60，预应力离心高强混凝土空心方桩用混凝土强度等级不得低于 C80。5.1.3 放张预应力筋时，空心方桩的混凝土抗压强度不宜低于 45MPa。5.1.4 出厂时空心方桩用混凝土抗压强度不得低于混凝土设计强度等级值。5.2 混凝土保护层 5.2.1 预应力钢筋的混凝土保护层厚度不得小于 25mm。5.2.2 用于腐蚀环境下的空心方桩，应根据设计要求，采取选用合适的水泥品种、混凝土配合比以及增加保护层厚度等措施。5.3 外观质量 5.3.1 外观质量应符合表 3 的规定。表 3 空心方桩的外观质量 序号 项 目 外 观 质 量 要 求 1 粘皮和麻面 局部粘皮和麻面累计面积桩身外表面积的 0.5%，每处粘皮和麻面的深度5mm 2 桩身合缝漏浆 漏浆深度10mm，每处漏浆长度300mm，累计长度空心方桩长度的 10%，或对称漏浆的搭接长度100mm 3 混凝土局部磕损 每处面积6400mm2，混凝土局部磕损深度10mm 4 内外表面露筋 不允许 5 表面裂缝 不得出现环向和纵向裂缝，但龟裂、水纹和内壁浮浆层中的收缩裂缝不在此限 6 桩端面平整度 空心方桩端面混凝土和预应力钢筋镦头不得高出端板平面 7 断筋、脱头 不允许 8 内表面混凝土塌落 不允许 漏 浆 漏浆深度10mm，漏浆长度桩横截面周长的 1/4，每处漏浆长度30mm 9 桩与端板结合面 空洞和蜂窝 不允许 w w w.b z f x w.c o mJC/T2029-2010 8 5.3.2 当外观质量存在表 3 中 1、2、3、9 条所明确的缺陷时，必须进行修补，检验合格后出厂，修补方法见附录 B。5.4 尺寸和保护层厚度的允许偏差 空心方桩各部位的尺寸和保护层厚度的允许偏差应符合表 4 的规定。表 4 空心方桩的尺寸和保护层厚度的允许偏差 序号 项 目 允许偏差/mm 1 桩长 L 0.7%L 0.5%L 2 端部倾斜 0.5%a 3 边长 a+5-4 4 内径 d+5 负偏差不限 5 保护层厚度 10 0 6 桩身弯曲度 L/500 外侧平面度 1.5 边 长 1 内 径 2 7 端 板 厚 度 正偏差不限 0 5.5 抗弯性能 5.5.1 空心方桩的抗弯性能指标应符合表 5 中的规定。表 5 空心方桩的抗弯性能 规 格 边长 a/mm 内径 d/mm 型 号 抗裂弯矩检验值 Mcr/kNm 极限弯矩检验值 Mu/kNm A 19 28 25
