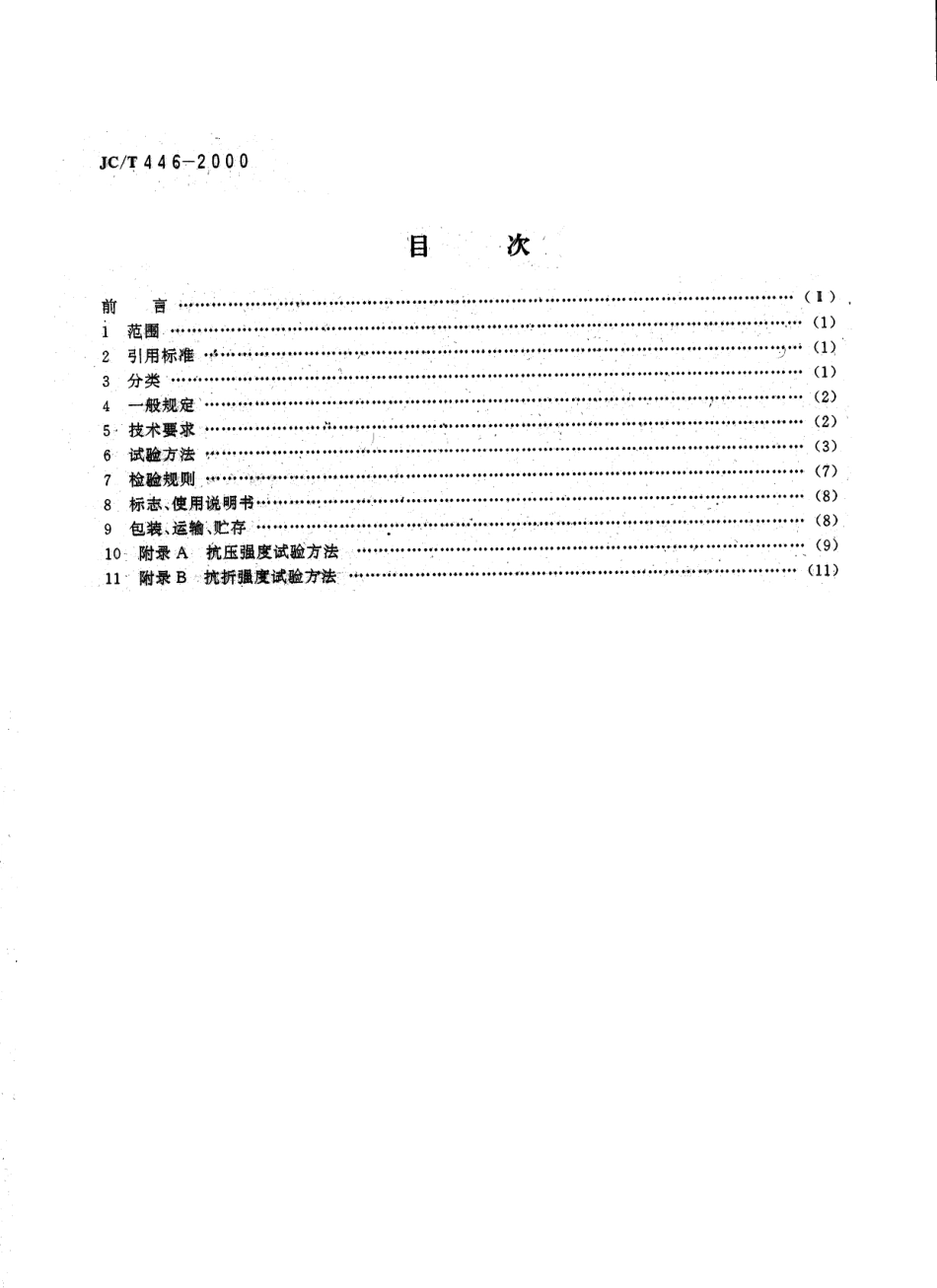

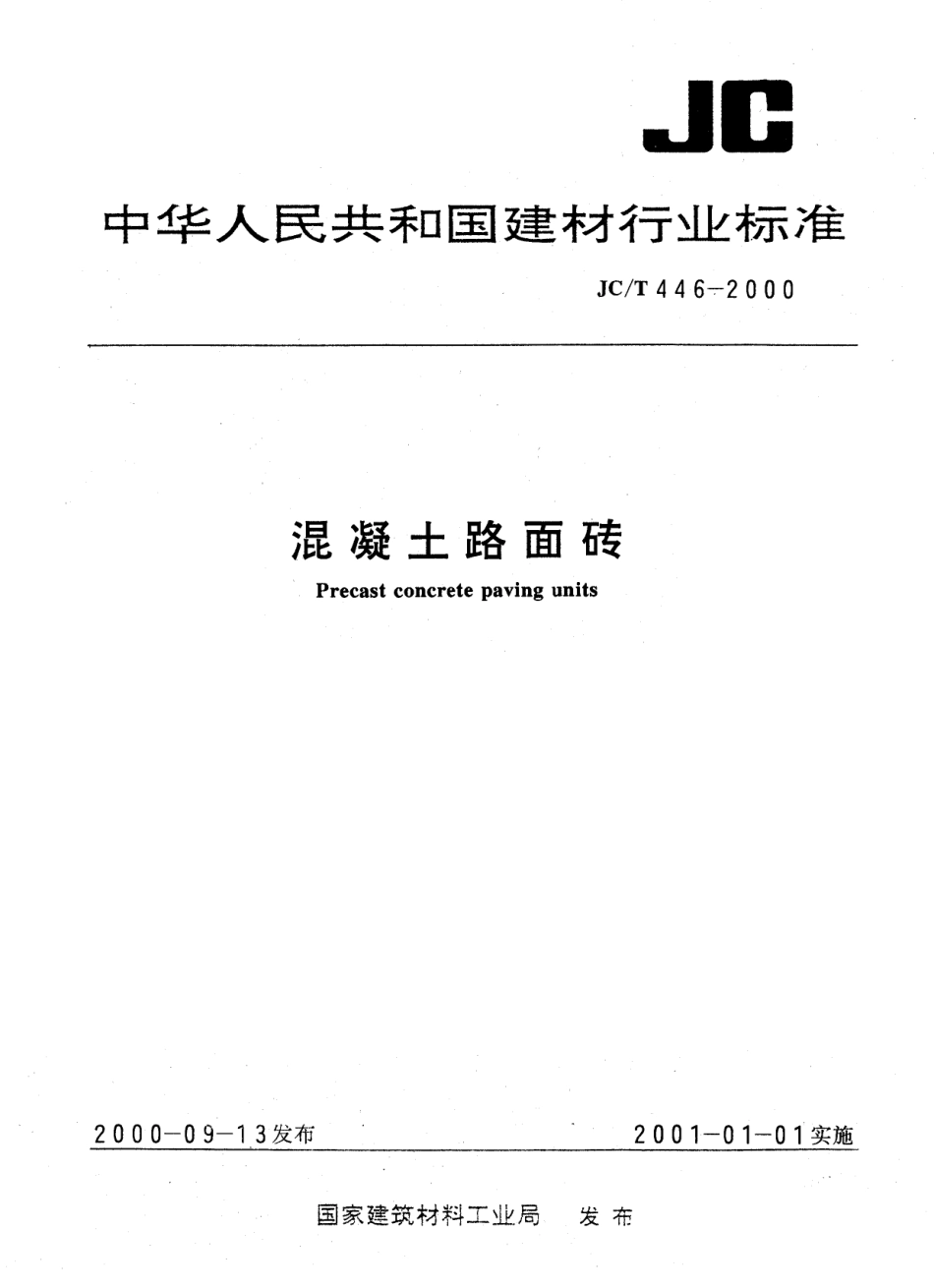

中华人民共和国建材行业标准JC/T 4 4 6-2 0 0 0混凝土路面砖Precast concrete paving units2 0 0 0-0 9-1 3 发布国 家 建 筑 材 料 工 业 局 发2 0 0 1 0 1 0 1 实施JC/T 4 4 6-2 0 0 0,、.1 刖 W *-i 范擱.2引用标准*.T3分 类“.丄.-.4 一_定.“5.技 术 要 求.瓜.，.丁“.、.6 试验方法.7 检 验 规 则.，,”.8 标志、使 用 燃 姻 书*.“.9 包装、埵输、贮存10；爾 录A杬压强度试验方法.1 1.附 录b v.携:折辑度域验方法r.“.JC/T 4 4 62 0 0 0前言本 标 准 的5.3、5.4为强制性的，其余为推荐性的。本标准 是在JC/T 4 4 61991(1996)混凝土路面砖 的,基础上，总 结 近10年来我画混凝土路面砖 生产与使用的实践经验,参考美、英、德、法、俄、日等发达国家的标准，经过调査、研究与试验验证后修订的。本标准对产品的使用范围、外观质量、尺寸偏差、抗压和抗拆强度、耐磨性、吸水率、抗冻性等指标进 行了修订，提髙了标准的水平，并 将GB/T 16925 1997 混凝土及其制品耐磨性试验方法（滚珠轴承 法）列k 了标准。本标准附录A、附 录B为标准的附录。本标准由全国水泥制品标准化技术委员会归口。本标准负责起草单位:辽宁省建筑材料科学研究所、国家建筑材料工业局标准化研究所、国家建筑 材料工业局墙体屋面材料质量监测中心。本标准参加起萆单位:上海伟盟建筑材料有限公司、深圳珠江均安水泥制品有限公司、泉州市群峰 机械制造有限公司、成都市新宿墙体材料应用发展公两、北京美路达新型建筑材料有限责任公司、沈阳 文泰粉煤灰开发应用公司、杭州萧都新型建筑材料有限公司、广州金盘岭水泥制品厂、广东省番禺市美 路广场砖厂、泉州市鲤城南方建材设备公司、上海佰岁建材实业有限公司、上海友威水泥制品有限公司 等。本 标 准 主 要 起 草 人 由 世 宽 杨 斌 路 晓 斌 李 怀 志 周 炫 徐 金 山 陈 澹 然 蒋 宝 群 陈 顺 治 曹 德 三 郭 裕 超 黄 之 柯 本标准首次发布时间：1991年。，本标准委托辽宁省建筑材料科学研究所负责解释。中华人民共和国建材行业标准混 凝 土 路 面 砖 JC/T4 4 6-2_,代替 JC/T 446-1991(1996)Precast concrete paving units1范围本标准规定了混凝土路面砖的分类、一般规定、技术荽求、试验方法、检验规则、标志、使用说明书、包装、运输及贮存等。本标准适用于以水泥和集料为主要原材料，经加压、振动加压或其他成型工艺制成的，用于铺设人 行 道、车行道、广场、仓库等的混土路面及地面工程的块、板等（以下统称路面砖）。其表面可以是有面 层(料）的或无面层(料)的，本色的或彩色的。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均 为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 175-1999硅酸盐水泥、普通硅酸盐水泥GB 134 4-1999矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥GB/T 1596 1 9 9 1用于水泥和混凝土中的粉煤灰GB/T 2015-1993 白色硅酸盐水泥GB 8076-1997混凝土外加剂GB 129581 9 9 9复合硅酸盐水泥GB/T 12988 1991.无机地面材料耐磨性试验方法GB/T 14 684-1993 建筑用砂GB/T 14 685 1 9 9 3建筑用卵石、碎石GB/T 16925-1997混凝 土 及 其 制 品 耐 磨 性 验 方 法(滚珠轴承法）GB J63-1989混凝土拌合用水标准JC/T 539-1994混凝土和砂浆用颜料及其试验方法3分类3.1品种按路面砖形状分为普通型路面砖和联锁型路面砖。3-2代号a)普通型路面砖代号为N。b)联锁型路面砖代号为S。3.3规格路面砖的规格尺寸见表1。路面砖的规格尺寸也可根据用户的要求确定。国家建筑材料工业局2 0 0 0-0 9-1 3批准2 0 0 1-0 1-0 1 实施JC/T 4 4 6-2 0 0 0表1规格尺寸r边.长 .100,150,200,250,300,4 00,500厚 度50,60,80,100,120 3.4等级3.4.1 抗压强度等级分为 CcS0、Cc35、Cc4 0、Cc50、Cc60。3.4.2 抗折强度等级分为 Cf3.5、Cf4.0、Cf5.0、Cf 6.0。3.4.3质量等级:符合规萣强度等级的路面砖，根据外观质量、尺寸偏差和物理性能分为优等品八）、一等品(B)和合格品(C)。3.5标 记/按产品代号、规格尺寸、强度、质量等级和本标准编号顺序进秄标记。普通型路面砖规格为250mmX 250mmX 60mm，抗压强度等级Cc4 0，合格品的标记示例：N 250X250X60 Cc4 0 C JC/T 4 4 6-20004 般规定4.1原材料4-1-1:水泥应符合GB 175,GB/T 2015、GB 12958的规定及GB 134 4中规定的矿渣插酸盐水泥。！4.1.2细集料应符合GB 14 684的规定。4.1.3粗集料应待合GB 14 685的规定4.1.4硬质工业废渣骨料、石粉、石屑应符合下列要求5a)烧失量不大于b)不含有影响混凝土性能的有害成分及其他夹杂物。4.1.5粉煤灰应符合GB/T 1596的规定。4.1.6外加剂应符合GB 8076的规定。4.1.7颜料应符合JC/T 539的规定。4.1.8水应符合G B J63的规定。4-2路面砖表面应有必要的防滑功能，以保摩行人及车辆的安全。4.3路面砖的外露表面应平整，宜有倒角，4-4賂面砖饰面层的厚度不应小于5mm,表 面 花 纹 图 案 的 沟 榴 银 度 不 得 賭 展(料)的厚度。5技术要求5.1外观质量路面砖的外观质量应符合表2的规定。.表2外观质量 rnm项 目.优 等 品一 等 品合 格 品正面粘皮及缺损的最大投彩尺寸05:4-|:10 .缺棱掉角的最大投影尺寸,.0,10:.丨 io-裂 纹非赏穿裂纹长度最大投彩尺寸010.20贯穿裂纹,不 允 许 .5 _ 分/_ 层.,-不V允 许.色差、杂色.不 明 姐JC/T 4 4 62 0 0 05.2尺寸偏差路面砖的尺寸允许偏萆应符合表3的规定。.表3尺寸允许偏差项 目优 等 品一 等 品合 格 品长度、宽 度.2.0土 2.0、土 2.0渾 度士 2.0士 3.0土 4.0_厚 度 差2.03.03.0.平 整 度1.02.0 2.0垂 直 度.1.0、2.02.05.3力学性能根据路面砖边长与厚度比值，选择做抗压强度或抗折强度试验，其力学性能须符合表4的规定。表4力学性能 MPa边长/厚度5,抗压强度等级平 均 值单块最小值抗折强度筹级平均值单块最小值Cc3030.025,0CtS.53.503.00Cc3535.030.0Cf 4.04.00,3.20Cc4 04 0.035.0Cf5.05.004.20Cc5050.04 2.0 Cf6.06.005.00Cc6060.050.0-5.4物理性能路面砖物理性能须符食表5的规定。表5物理性能质量等级MU*tl.耐 餍 性.吸 水 率 抗 冻.性磨坑长摩mm6宽度方向投影尺寸 图2正面粘皮及缺损测量方法6.1.2.2缺棱掉角,测量缺棱、掉角处对应路面砖棱边的长、宽、厚三个投影尺寸，精确 至0:5mm(如 图3)。Z长度方向S影 尺 寸 宽 度 方 向 投 影 尺 寸W庠度方向的投影尺寸 图3缺棱、掉角尺寸的测董6.1.2.3 裂纹测量裂纹所在面上的最大投影长度 若裂纹由一个面延伸至其他面时，测童其延伸的投影长度之 和，精 确 至0.5mm(如 图4)。JC/T 4 4 6-2 0 0 0裂纹投影尺寸 图 4裂 鋒 长 度 的 测 量6.1.2.4 分层对 路 面 砖 的 侧面雄行目测检 验。6.1.2.5色 差、杂 色;在 平 坦 地*土，将 路 面 砖 铺 成 不 小 于 的 正 方 形，在 爸 然 光 照 或 功 率 不 低 于40 W日 光 灯 下，距 1.5m处 用 肉 眼 观 察检 验。6.2规 格 尺 寸 6-2.1量具用6:1.1规 定 的 量 具。6.2.2测 量 方 法6.2.2.1长 度、宽 度、厚 度 和 厚 度 差测 量 矩 形 路 面 砖 长 度 和 宽 度 时，分 别 测 最路面砖$面 离 角 部10m m处 对 应 平 行 侧 面(如 图5)，分 别 测 量 两 个 长 度 值 和 宽 度 值;联 锁 型 路 面 砖 测 由 供 货 衮 提 供 路 面 砖 标 识 尺 寸 的 长 度、宽 度。厚 度 分 别 测 量 路 面 砖 宽 度 中 间 颳 边 缘10m m处。两 厚 度 测 量 值 之 差 为 厚 度 差(如 图5)。测 量 值 分 别 精 确 至1 长度.4宽度3,厗度 图5长度、宽度、庫度的测量6.2.2.2平美度砖用卡尺寬藤任意鈸置在路面疏正两四周铒缘部位，滑动砖用卡尺中间测霹尺，顧最藤菌砖泰if上 最天凸凹处。藿棚(如 图,6.&JC/T4 4 6-2 0 0 0图6,平整度的测童6.2.2.3垂 直 度.使砖用卡尺尺身紧贴路面踌的正面，一个支角顶住砖底的棱边，从尺考上读出路面砖正面对应棱边 的偏离数值作为垂直度偏_，毎一棱边测量两次，记录最大值，精确 至0.5mm(如 图7)。1垂宜度2路面砖 图7垂直度的测童6.3.力学性能抗压强度试验按本标准附录A规定进行。抗折强度试验按本标准附录B规定进行。6.4物理性能6.4-1耐磨性磨坑长度试验按GB/T 12988的规定进行。耐磨度试验按GB/T 16925的规定进行。6.4.2吸水率6.4-2.1试验设备a)天 平:称 量10kg，感 量5g;b供 箱:能使温度控制在105C土5C。6.4.2.2 试件试件数量为5块，取整块路面砖。当质量大于5kg时，可从整块路面砖上切取(亡5士0.5)kg的部分 路面砖。6.4.2.3试验步骤将试件置于温度为105t：士5C的烘箱内烘干，每间 隔4 h将试件取出分别称量一次，直至两次称量 差 小 于0.1%时，视为试件干燥质量(m)。将试件冷却至室温后侧向直立在水槽中，注入温度为2(TC 士 1CTC的洁净水，将试件浸没水中，使水 面高出试件，20mm。浸 水2 4l 2 5 h，将试件从水中取出，用拧千的湿毛巾擦去表面附着水，分别称量一次，直至前后两次 称量差小于0.1%时，为试件吸水24 h质量(w,)。6.4.2.4结果计算与评定 吸水率按式(1)计算：s-lm.gEIIM-h-JC/T 4 4 6-2 0 0 0nhm0、，w =-X 100.Cl)讲0式中:w吸水率叫 一一试件吸水24h的质量，g;ma试件干燥的质量，g结 果 以5块试件的平均值表示，计算精确至0.1%。6.4.3抗冻性6.4.3.1试验设备a)冷冻箱(室）:装有试件后能使冷冻箱(室）内温度保持在一 15 r c范围以内；b)水 槽：装有试件后能使水温度保持2(TCl(rC范围以内。6.4.3.2 试件试件数量为10块，其 中5块进行冻融试验5块用作对比试件。6.4.3.3试验步骤试件应进行外观检査，將缺损、裂纹处作标记,并记录其缺陷情况。随后放入温度为2(TC 土 1(TC的 水 中浸 泡24h。浸泡时水面应髙出试件约20mm。从水中取出试件，用拧干的湿毛巾擦去表面附着水，即可放入预先降温至一15-TC的冷冻箱（室）内，试 件 间 隔不 小于2 0mm。待温度重新 达 到一15/C时 计 算 冻 结 时 间，每次从装完试件到温度达到 二 15C舺需时间不应大于2h。在_15C下的冻结盼间按试件厚度而定:厚度小宁60mm的试件为不少 于3山厚度大于或等于60mm的试件为不少于4
