JGJ231-2010 建筑施工承插型盘扣件钢管支架安全技术规程.pdf

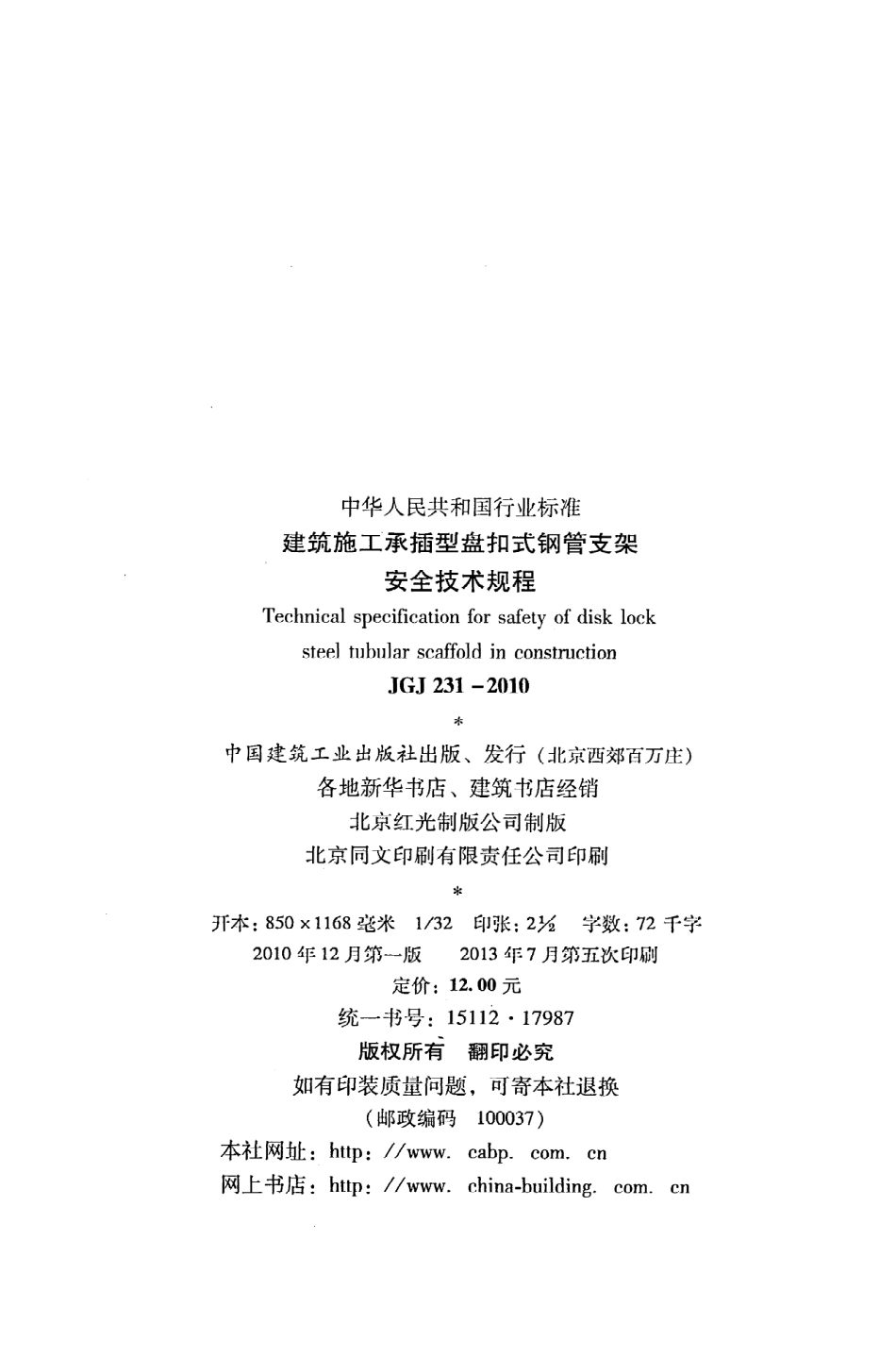

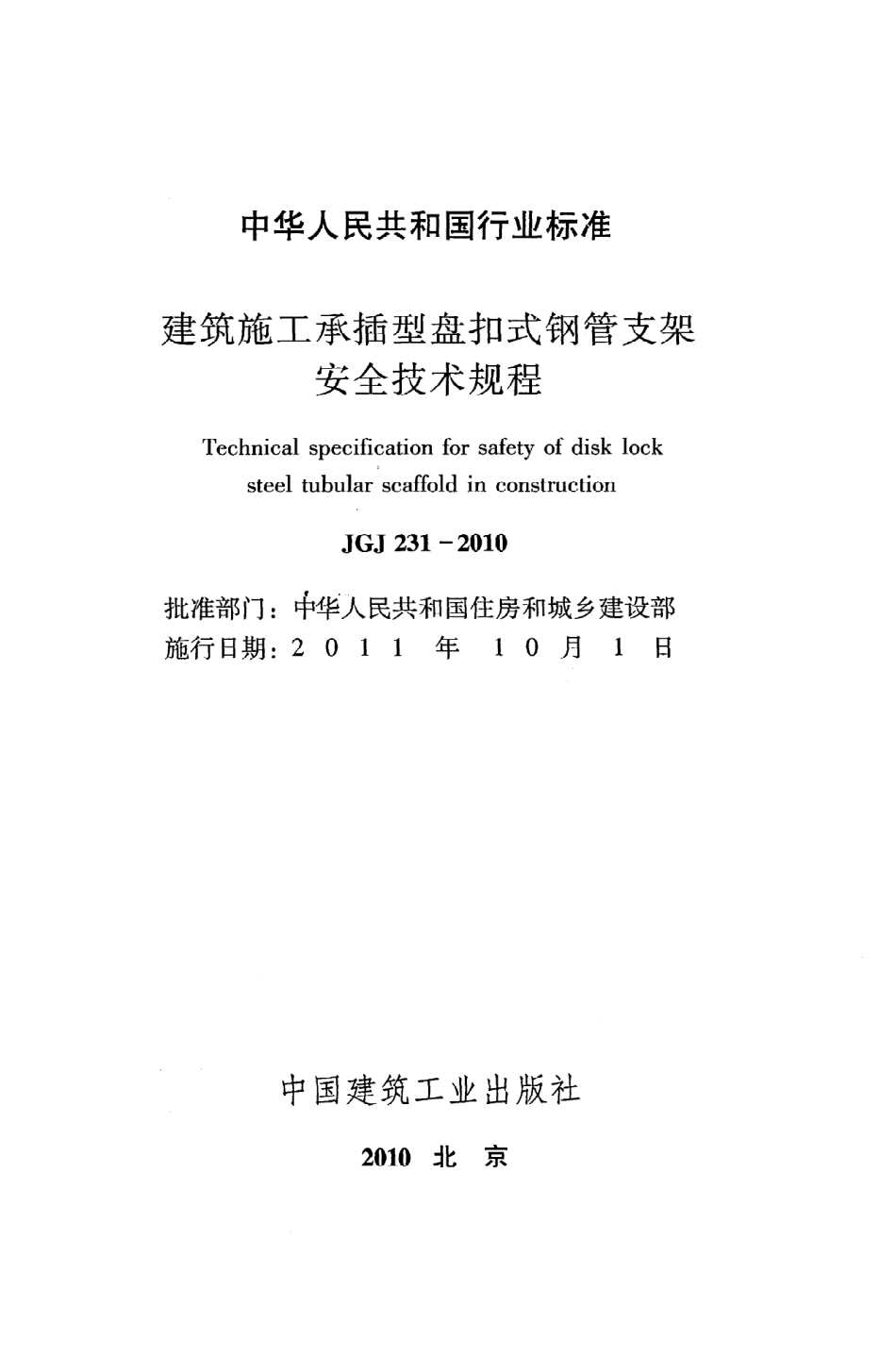

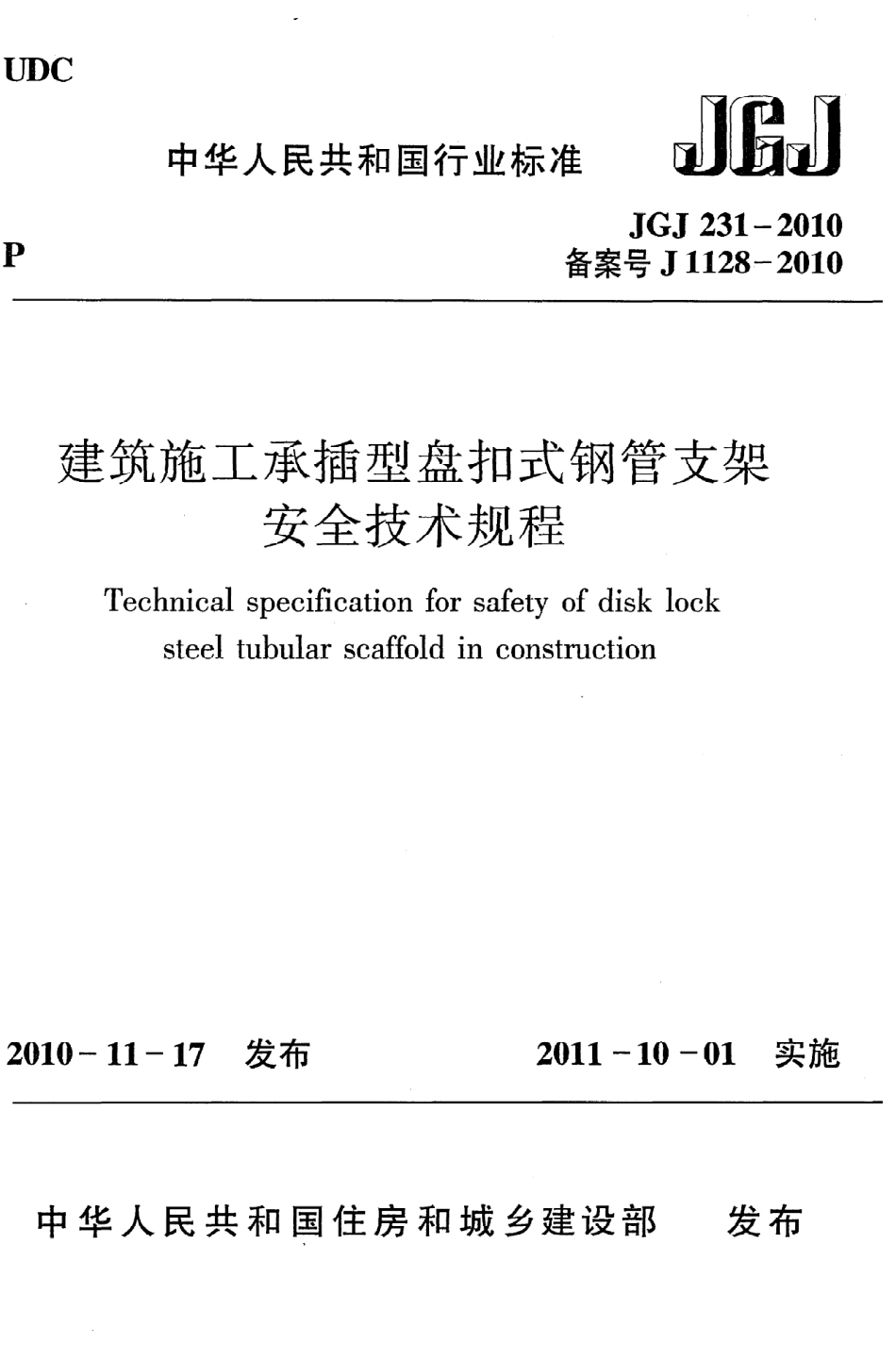

U D C中华人民共和国行业标准J 履 PJ G J2 3 1一2 0 1 0备案号J1 1 2 8一2 0 1 0建筑施工承插型盘扣式钢管支架安全技术规程T echnicalspecificationforsafetyof disklocksteeltubularscaffeldin constructionnU月且7旧且2 0 1 0一1 1一发布2 0 1 1一一0 1实施中 华 人民共和 国住 房 和 城 乡建 设部发 布中华人民共和国行业标准建筑施工承插型盘扣式钢管支架安全技术规程T echnicalspecificationforsafetyof disklocksteeltubularscaffeldin constructionJ G J2 3 1一2 0 1 0批准部门：施行日期：中华人民共和国住房和城乡建设部201 1年1 0月l日中国建筑工业出版社2 0 1 0北京中华人 民共和国行业标准建筑施工承插型盘扣式钢管支架安全技术规程T echnicalspecificationforsafetyofdisklocksteeltubularsca:fO ld in constrnctionJ G J2 3 1一2 0 1 0中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京 同文印刷有限责任公司印刷*开本：85 0 x11 6 8毫米l 咒印张：2字数：7 2千字2 0 1 0年1 2月第一版2 0 1 3年7月第五次印刷定价：1 2.0 0元统一书号：1 5 1 1 21 7 9 87版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：httP:网上书店：httP:飞 V 丫 V 阳 V.china一 7号关于发布行业标准建筑施工承插型盘扣式钢管支架安全技术规程的公告现批准建筑施工承插型盘扣式钢管支架安全技术规程为行业标准，编号为J G J2 3 1一2 0 1 0，自2 0 1 1年1 0月1日起实施。其中，第3.1.2、6.1.5、9.0.6、9.0.7条为强制性条文，必须严格执行。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和 国住房和城乡建设部2 0 1 0年1 1月1 7日、护，、目吐舀根据住房和城乡建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划（第一批）的通知（建标2 0 0 81 0 2号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规程。本规程 的主要技术 内容是：1总则；2术语 和符 号；3主要构配件的材质及制作质量要求；4荷载；5结构设计计算；6构造要求；7搭设与拆除；8检查与验收；9安全管理与维护；以及相关附录。本规程 中以黑体字标志 的条文为强制性条文，必须严格执行。本规程由住房和城乡建设部负责管理和对强制性条文的解释，由南通新华建筑集团有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送南通新华建筑集团有限公司（地址：江苏省南通市通州区新金路3 4号，邮编：2 2 6 3 0 0）。本 规 程 主 编 单 位：南通新华建筑集团有限公司无锡市锡山三建实业有限公司本 规 程 参 编 单 位：东南大学无锡速接系统模板有限公司无锡速捷脚手架工程有限公司无锡速建脚手架工程技术有限公司无锡市前友工程咨询检测有限公司北京捷安建筑脚手架有限公司上海市建工设计研究院本规程主要起草人员：易杰祥郭正兴邹明武雷本规程主要审查人员：钱云皋戴俊萍沈高传陈安英画到严训赵玉章应惠清刘新玉卓新程杰董克林乌 体 建华许强姜传库阎琪徐宏均钱新华朱军孙宗辅胡全信目次1总则 12术语和符号 22.1术语 22.2符号 33主要构配件的材质及制作质量要求 63.1主要构配件 63.2材料要求 63.3制作质量要求二 7否荷载 ，1 04.1荷载分类 1 04.2荷载标准值 1 04.3荷载的分项系数 1 34.4荷载效应组合 1 35结构设计计算 1 45.1基本设计规定 1 45.2地基承载力计算 1 55.3模板支架计算 1 65.4双排外脚手架计算 ，1 76构造要求 2 06.1模板支架 2 06.2双排外脚手架 2 37搭设与拆除 .2 67.1施工准备 2 67.2施工方案 2 67.3地基与基础 2 767.4模板支架搭设与拆除 2 87.5双排外脚手架搭设与拆除 2 88检查与验收 3 09安全管理与维护 3 2附录A主要产品构配件种类及规格 3 3附录B风压高度变化系数 3 8附录c有关设计参数 ”4 0附录D轴心受压构件的稳定系数 4 1附录E承插型盘扣式钢管支架施工验收记录 4 3本规程用词说明 4 7引用标准名录 4 8附：条文说明 4 9C ontents1G enera1 P rovisions 12T ermsandsymbols 22.1T e助s 22.2S ynlbols 33M aterialandP roductionQ ualityR equirementS forM ainC omP onents ，63.1M ainC omponentS”，63.2M aterialR equirements 63.3P roductionQ ualityR equirements 74L oads 1 04.1玩 adsC lassification 1 04.2C haracteristicV alueof L oads 1 04.3S ubentryC oefficientof L oads 1 34.4C ombinationof L oadsE ffects ，1 35D esignandC alculationofstructure ，1 45.1B asicR egulationforD esign 1 45.2F O undationB earingC apacityC alculation 1 55.3F ormworkS horingC alculation 1 65.4公ubl仓 rowE xternalS caffoldC alculation 1 76S tructureR equirements 2 06.I F。rkS horing ，2 06.2 1 无 ubl于 rowS caffoldC alculation 2 37I nstanationandD isassembly 2 67.1P reparationfor6 nst翔ction 2 67.2C onstruC tionS cheme 2 687.3G roundand F oundation二，2 77.4I nstallationandD isassemblyof F O rmworkS upport 2 87.5I nstallationandD isassemblyofD ouble-rowE xternalS caffold 2 88I nsP ectionandA cc即tance 3 09S afetyM anagementandM aintenance 3 2A ppendixAC ategoryandS pecificationof P roductionC omponent 3 3A ppendixBC alculatingC oefficientsofW ind L oad 3 8A pP endixCD esignP arameters 4 0A ppendixDS tabilityC oefficientsforA xialC ompressionM embers 4 1A ppendixEC onstructionA cceptanceR ecordS heetsforD iskL ock S teelT ubularS caffold 4 3E xplanationofW ordingin T hisS pecification 4 7L istofQ uotedS tandardS 4 8A ddition:E xplanationof P rovisions 4 99l总则1.0.1为在承插型盘扣式钢管支架的设计、施工与验收中，贯彻执行国家现行安全生产的法律、法规，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规程。1.0.2本规程适用于建筑工程和市政工程等施工中采用承插型盘扣式钢管支架搭设的模板支架和脚手架的设计、施工、验收和使用。1.0.3承插型盘扣式钢管双排脚手架高度在2 4 m以下时，可按本规程的构造要求搭设；模板支架和高度超过2 4 m的双排脚手架应按本规程的规定对其结构构件及立杆地基承载力进行设计计算，并应根据本规程规定编制专项施工方案。1.0.4承插型盘扣式钢管支架的设计、施工、验收和使用除应符合本规程外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1承插型盘扣式钢管支架disklocksteeltubularS caffold立杆采用套管承插连接，水平杆和斜杆采用杆端扣接头卡入连接盘，用楔形插销连接，形成结构几何不变体系的钢管支架。承插型盘扣式钢管支架由立杆、水平杆、斜杆、可调底座及可调托座等构配件构成。根据其用途可分为模板支架和脚手架两类。2.1.2立杆standingtube杆上焊接有连接盘 和连接套管的竖向支撑杆件。2.1.3连接盘diskplate焊接于立杆上可扣接8个方 向扣接头 的八边形或 圆环形孔板。2.1.4盘扣节点disk一piniointnode支架立杆上的连接盘与水平杆、斜杆杆端上的插销连接的部位。2.1.5立杆连接套管connectC ollar焊接于立杆一端，用于立杆竖向接长的专用外套管。2.1.6立杆连接件pinforcollar将立杆与立杆连接套管固定防拔脱的专用部件。2.1.7水平杆ledger两端焊接有扣接头，且与立杆扣接的水平杆件。2.1.8扣接头wedgehead位于水平杆或斜杆杆件端头，用于与立杆上的连接盘扣接的部件。2.1.9插销wedge固定扣接头与连接盘的专用楔形部件。2.1.1 0斜杆diagonalbrace与立杆上的连接盘扣接的斜向杆件，分为竖向斜杆和水平斜杆两类。2.1.1 1可调底座basejack安装在立杆底端可调节高度的底座。2.1.1 2可调托座U-headiack安装在立杆顶端可调节高度的顶托。2.1.1 3挂扣式钢梯ladder挂扣在支架水平杆上供施工人员上下通行的爬梯。2.1.1 4挑架S idebracket与立杆上连接盘扣接的侧边悬挑三角形析架。2.1.1 5挂扣式钢脚手板S teeldeck挂扣在支架上的钢脚手板。2.1.1 6连墙件anchoring将脚手架与建筑物主体结构连接的构件。2.1.1 7双槽钢托梁doublechannelsteelbeam两端搁置在立杆连接盘上的模板支架专用横梁。2.1.1 8垫板baseplate设于底座下的支承板。2.1.1 9挡脚板toeboard设于脚手架作业层外侧底部的专用防护件。2.1.2 0步距liftheight同一立杆跨距内相邻水平杆竖向距离。2.2符号2.2.1荷载和荷载效应凡作用在连接盘上的竖向力设计值；M谕风荷载设计值产生的弯矩；呱又设计荷载下模板支架抗倾覆力矩；M士设计荷载下模板支架倾覆力矩；N立杆轴向力设计值；N k立杆传至基础顶面的轴向力标准组合值；N G I K脚手架立杆承受的结构 自重标准值产生的轴向力；N G Z K构配件 自重标准值产生的立杆轴向力；艺N G K永久荷载标准值产生的立杆轴向力总和；艺N Q K可变荷载标准值产生的立杆轴向力总和；N 0连墙件约束脚手架平面外变形所产生的轴向力；N z连墙件轴向力设计值；N lw风荷载产生的连墙件轴向力设计值；pk相应于荷载效应标准组合时，立杆基础底面处 的平均压力；叭风荷载标准值；w。基本风压；一弯曲正应力。2.2.
