JGJ164-2008 建筑施工木脚手架安全技术规范.pdf

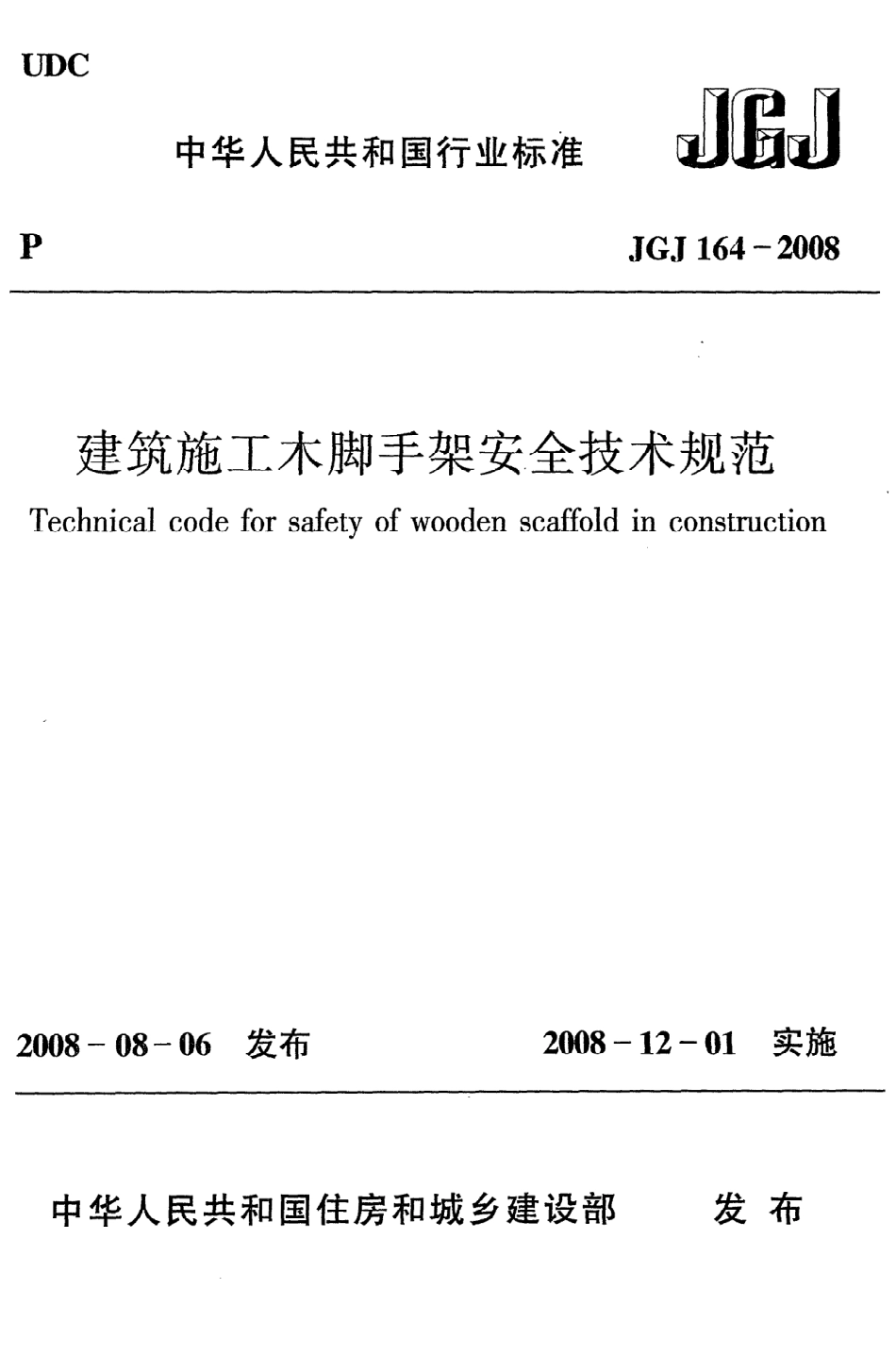

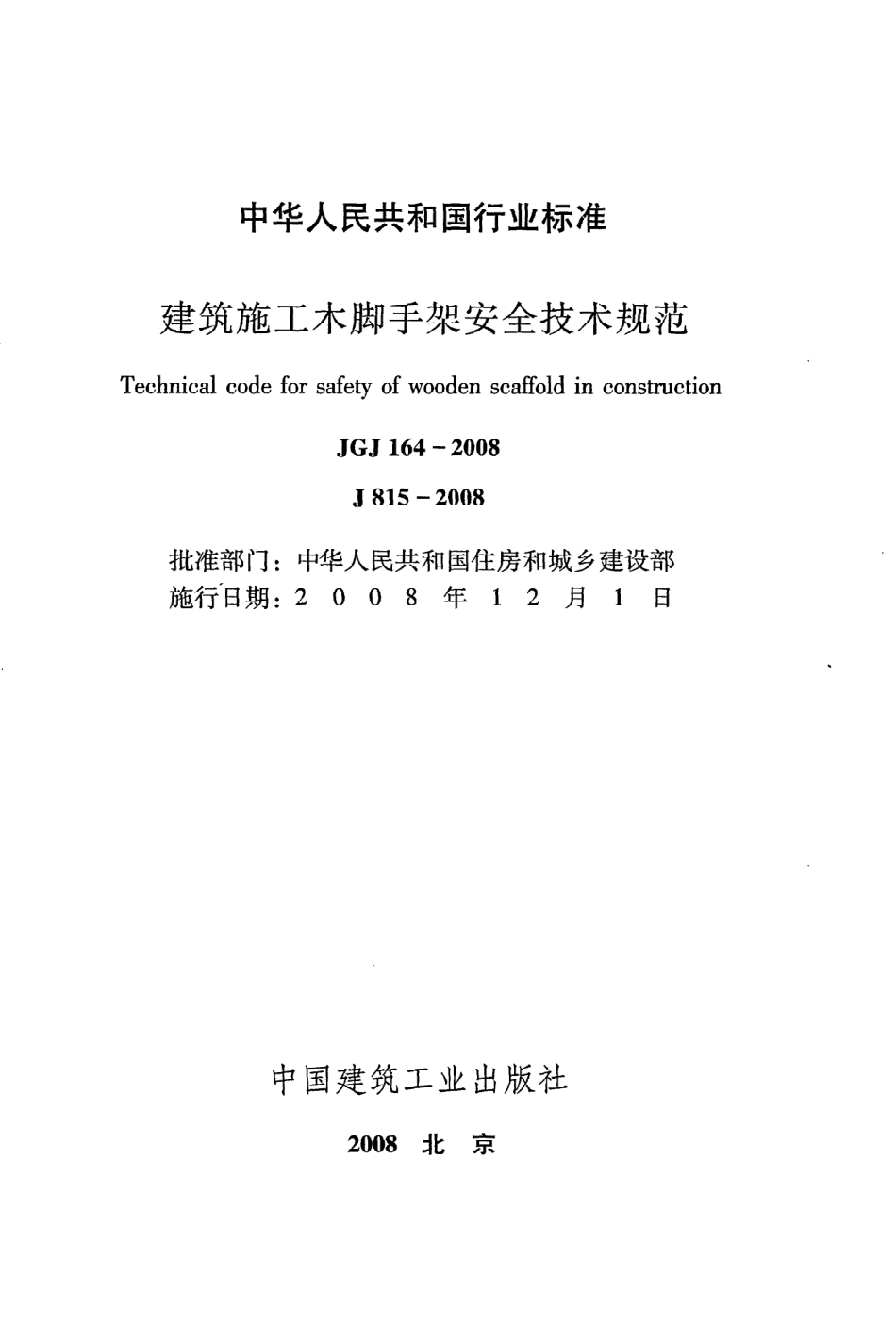

U D C中华人民共和国行业标准 履 PJ G J1 6 4一2 0 0 8建筑施工木脚手架安全技术规范T echnicalcodeforsafetyof woodenscaffoldin construction2 0 0 8一0 8一0 6发布2 0 0 8一1 2一0 1实施中华人民共和 国住房和城乡建 设部发 布中华人民共和国行业标准建筑施工木脚手架安全技术规范T echnicalcodeforsafetyof woodenscaffeldinconstructionJ G J 1 6 4一2 0 0 8J 81 5一2 0 0 8批准部门：中华人民共和国住房和城乡建设部施行泊期：200 8年1 2月1日中国建筑工业出版社2 0 0 8北京中华人民共和国行业标准建筑施工木脚手架安全技术规范T echnicalcodeforsafetyof woodenscaffoldin constructionJ G J 1 6 4一2 0 0 8中国建筑工业出版社出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京市兴顺印刷厂印刷开本：85 0 xll6 8毫米1/3 2印张：2字数：7 0千字2。8年1 0月第一版2 0 0 8年1 0月第一次印刷定价：1 4.0 0元统一书号：1 5 1 1 21 6 6 7 4版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 3 7)本社网址：http:/?网上书店：http:/?.chin二buildi蜡comcn中华人民共和国住房和城乡建设部公告第80号关于发布行业标准建筑施工木脚手架安全技术规范的公告现批准建筑施工木脚手架安全技术规范为行业标准，编号为J G J1 6 4一2 0 0 8，自2 0 0 8年1 2月1日起实施。其 中，第1,0.3、3.1.1、3.1.3、6.1.2、6.1.3、6.1.4、6.2.2、6.2.3、6.2.4、6.2.6、6.2.7、6.2.8、6.3.1、8.0.5、8.0.8条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和 国住房和城乡建设部2 0 0 8年8月6日前、产曰根据原国家劳动部劳人计（88)3 4号文的要求，标准编制组在深人调查研究，认真总结国内外科研成果和大量实践经验，并在广泛征求意见的基础上，制定了本规范。本规范的主要技术内容是：总则，术语、符号，杆件、连墙件与连接件，荷载，设计计算，构造与搭设，脚手架拆除，安全管理。本规范以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由沈阳建筑大学负责具体技术内容的解释。（地址：沈阳市浑南东路9号沈阳建筑大学土木工程学院，邮编：1 1 0 1 6 8)本 规 范 主 编 单 位：沈阳建筑大学浙江八达建设集团有限公司本 规 范 参 加 单 位：芜湖第一建筑工程公司本规范主要起草人：魏忠泽张健王昌培金义勇鲁德成圈查 因贾元祥秦桂娟魏炜周静海刘莉刘海涛徐建孙占利目次1总则 12术语、符号 .22.1术语 22.2符号 53杆件、连墙件与连接件 73.1材质性能 73.2规格 73.3设计指标 84荷载 n4.1荷载分类与组合 n4.2作业层施工荷载 1 34.3风荷载 1 35设计计算 1 55.1基本规定 1 55.2杆件设计计算 1 66构造与搭设 2 56.1构造与搭设的基本要求 2 56,2外脚手架的构造与搭设 2 56.3满堂脚手架的构造与搭设 3 16.4烟囱、水塔架的构造与搭设 3 16.5斜道的构造与搭设 3 37脚手架拆除 3 58安全管理 3 6附录A常用脚手板的规格种类 3 85附录B木脚手架计算常用材料、工具重量 ，4 0本规范用词说明 4 1附：条文说明 4 31总则1.0.1为贯彻执行国家“安全第一，预防为主，综合治理”的安全生产方针，确保施工人员在木脚手架施工过程中的安全，制定本规范。1.0.2本规范适用于工业与民用建筑一般多层房屋和构筑物施工用落地式的单、双排木脚手架的设计、施工、拆除和管理。1.0.3当选材、材质和构造符合本规范的规定时，脚手架搭设高度应符合下列规定：1单排架不得超过2 0 m;2双排架不得超过2 5 m，当需超过2 5 m时，应按本规范第5章进行设计计算确定，但增高后的总高度不得超过3 0 m。1.0.4木脚手架 的材料选用，应 因地制宜，就地取材，合理使用。1.0.5木脚手架施工前，应按规定编制施工组织设计或专项施工方案。1.0.6木脚手架的设计、施工、拆除与管理，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。2术语、符号2.1术语2.1.1单排脚手架S inglerankscaffold只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。2.1.2双排脚手架doublepolescaffold由内外两排立杆和水平杆等构成的脚手架。2.1.3外脚手架outerscaffold设置在房屋或构筑物外围的施工脚手架。2.1.4满堂脚手架multirankscaffold由多排立杆构成的脚手架。2.1.5烟囱架chimneyscaffold沿烟囱周圈外围所搭设的特殊脚手架。2.1.6水塔架cisternscaffold沿水塔周圈外围所搭设的特殊脚手架。2.1.7结构脚手架constructionscaffold用于砌筑和结构工程施工作业的脚手架。2.1.8装修脚手架decorationscaffold用于装修工程施工作业的脚手架。2.1.9斜道inclinedpath供施工作业人员上下脚手架或运料用的坡道，一般附置于脚手架旁，也称马道、通道。2.1.1 0立杆verticalS taff脚手架中垂直于水平面的竖向杆件。2.1.1 1外立杆outerverticalstaff双抖 脚 手架中离开墙体一侧的立杆，或单排架立杆。2.1.1 2内立杆innerverticalS taff2双排脚手架中贴近墙体一侧的立杆。2.1.1 3水平杆levelstaff脚手架中的水平杆件。2.1.1 4纵向水平杆lengthwayslevelstaff沿脚手架纵向设置的水平杆。2.1.1 5横向水平杆horizontallevelstaff沿脚手架横向设置的水平杆。2.1.1 6斜杆inclinedstaff与脚手架立杆或水平杆斜交的杆件。2.1.1 7斜拉杆inclinedluggedstaff承受拉力作用的斜杆。2.1.1 8剪刀撑scissorsS upport在脚手架外侧面成对设置的交叉斜杆。2.1.1 9抛撑castsupport与脚手架外侧面斜交的杆件。2.1.2 0扫地杆groundstaff贴近地面、连接立杆根部的水平杆。2.1.2 1纵向扫地杆lengthwaysgroundstaff沿脚手架纵向设置的扫地杆。2.1.2 2横向扫地杆horizontalgroundstaff沿脚手架横向设置的扫地杆。2.1.2 3连墙件connectedcomponent连接脚手架与建筑物的构件。2.1.2 4垫板underlayboard设于杆底之下的支承板。2.1.2 5垫木underlaysquaretimber设于杆底之下的支垫方木。2.1.2 6步距stepdistance上下纵向水平杆之间的轴线距离。2.1.2 7立杆纵距lengthwaysdistanceofverticalstaff脚手架相邻立杆之间的纵向轴线距离，也称立杆跨度。2.1.2 8立杆横距horizontaldistanceof verticalS taff脚手架相邻立杆之间的横向间距，单排脚手架为立杆轴线至墙面的距离；双排脚手架为内外两立杆轴线间的距离。2.1.2 9脚手架高度heightofscaffold自立杆底座下皮至架顶栏杆上皮之间的垂直距离。2.1.3 0脚手架长度lengthofS caffold脚手架纵向两端立杆外皮之间的水平距离。2.1.3 1脚手架宽度widthofS caffold双排脚手架横向两侧立杆外皮之间的水平距离，单排脚手架为外立杆外皮至墙面的水平距离。2.1.3 2连墙件竖距plumbdistanceof connectedcomponent上下相邻连墙件之间的垂直距离。2.1.3 3连墙件横距horizontaldistanceof connectedcompo-nent左右相邻连墙件之间的水平距离。2.1.3 4作业层workinglayer上人作业的脚手架铺板层。2.1.3 5节点node脚手架杆件的交汇点。2.1.3 6永久荷载perpetuityload脚手架构架、脚手板、防护设施等的自重。2.1.3 7施工荷载C onstructionload作业层架面上人员、器具和材料的重量。2.1.3 8脚手眼scaffoldcavity单排脚手架在墙体上面留置搁放横向水平杆的洞眼。2.1.3 9开口形脚手架openingstypescaffold沿建筑周边非交圈设置的脚手架。2.2符号2.2.1荷载和荷载效应g杆件 自重均布线荷载设计值；吼永久荷载标准值；N轴向压力设计值；N。连墙件轴向压力设计值；N w风荷载产生的连墙件轴向压力设计值；N 0连墙件约束脚手架平面外变形所产生的轴 向压力设计值；M弯矩设计值；从v风荷载设计值产生的弯矩；q杆件 自重和可变荷载的均布线荷载设计值；q一施工荷载标准值；R结构构件抗力的设计值；S荷载效应组合的设计值；v挠度；wk风荷载标准值；w0基本风压值。2.2.2材料性能和抗力E木材弹性模量；fm木材抗弯强度设计值；fc木材顺纹抗压及承压强度设计值；ft木材顺纹抗拉强度设计值；司容许挠度。2.2.3几何参数A毛截面面积；A。挡风面积；A w迎风面积；带悬臂梁的悬出长度；5d杆件直径、外径；h步距；hw连墙件竖距；H脚手架搭设高度；i截面回转半径；I毛截面惯性矩；Z:横向水平杆间距；Z横向水平杆跨度；L。立杆纵距；L b立杆横距；L w连墙件横距；W毛截面抵抗矩。2.2.4系数及其他产S风载体型系数；产Z风压高度变化系数；沪轴心受压杆件稳定系数；入长细比；笋挡风系数。3杆件、连墙件与连接件3.1材 质 性 能3.1.1杆件、连墙件应符合下列规定：1立杆、斜撑、剪刀撑、抛撑应选用剥皮杉木或落叶松。其材质性能应符合现行国家标准木结构设计规范G B 5 0 0 0 5中规定的承重结构原木l，材质等级的质量标准。2纵向水平杆及连墙件应选用剥皮杉木或落叶松。横向水平杆应选用剥皮杉木或落叶松。其材质性能均应符合现行国家标准木结构设计规范 G B 5 0 0 0 5中规定的承重结构原木五。材质等级的质量标准。3.1.2脚手板应选用杉木、落叶松板材、竹材、钢木混合材和冲压薄壁型钢等，其材质性能应分别符合国家现行相关标准的规定。3.1.3连接用的绑扎材料必 须选用8号镀锌钢丝或回火钢丝，且不得有锈蚀斑痕；用过的钢丝严禁重复使用。3.2规格3.2.1受力杆件的规格应符合下列规定：1立杆 的 梢 径不应 小 于7 0?，大 头 直 径 不 应 大于1 80 mm，长度不宜小于6 m。2纵向水平杆所采用的杉杆梢径不应小于80?，红松、落叶松梢径不应小于7 0 mm；长度不宜小于6 m。3横 向水平杆 的梢径 不 得 小于80 mm，长度 宜 为2.1?2.3 m。3.2.2常用脚手板的规格形式应符合本规范附录A的规定，其强度和变形可不计算。73.3设计 指 标3。3。11木脚手架结构采用的木材设计指标应符合下列规定：木材或树种的强度等级应按表3.3.1一1和表3.3.1一2采用，并应按其特点分别使用。各树种木材主要性能应符合现行国家标准木结构设计规范G B5 0 0 0 5中的有关规定。表3.3.1一1针叶树种木材适用的强度等级强度等级 组别适用树种T C 1 7A柏木长叶松湿地松粗皮落叶松B东北落叶松欧洲赤松欧洲落叶松T C 1 5A铁杉油杉太平洋海岸黄柏花旗松一落叶松西部铁杉
