GBT24968-2010 公路收费车道控制机.PDF

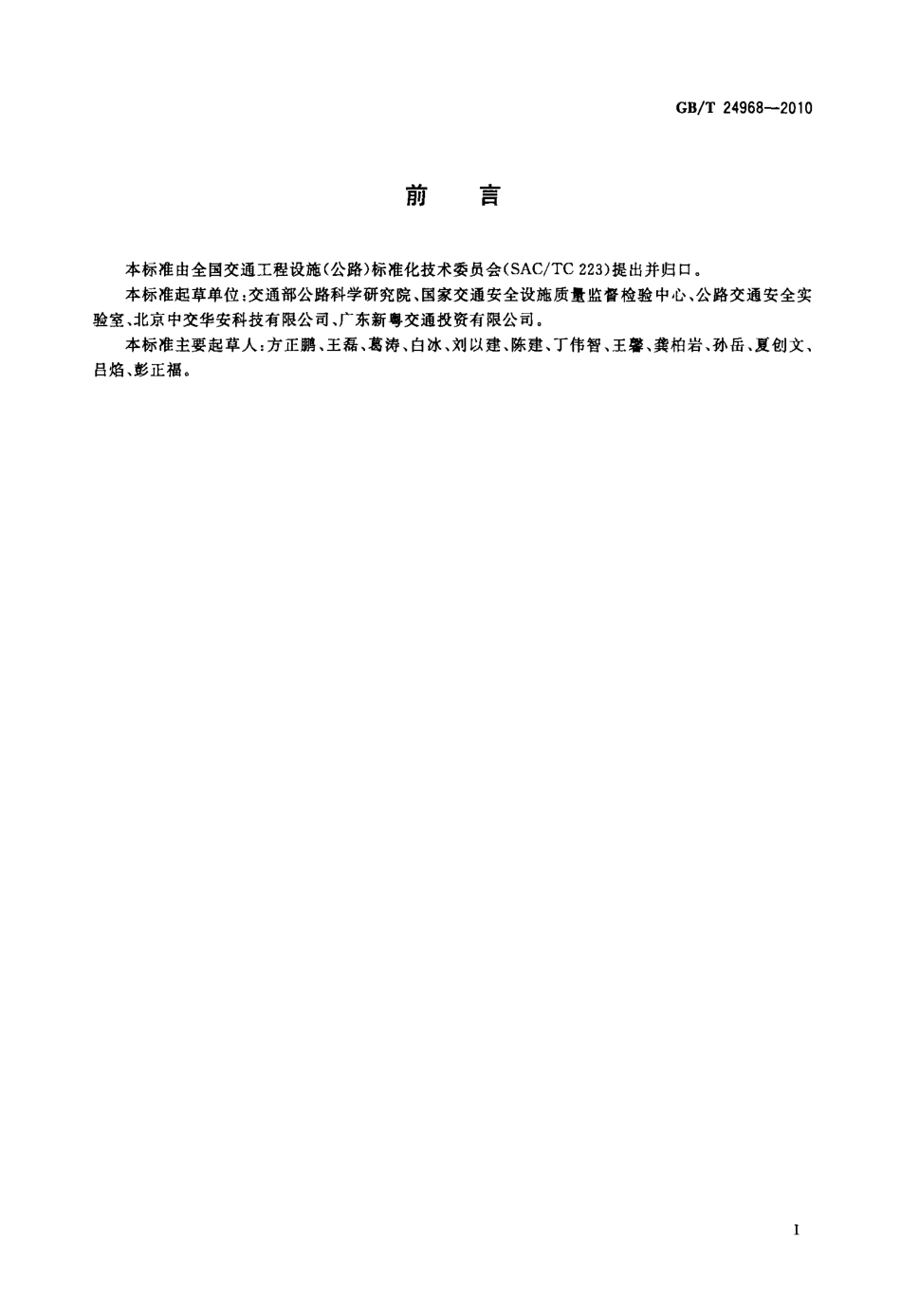

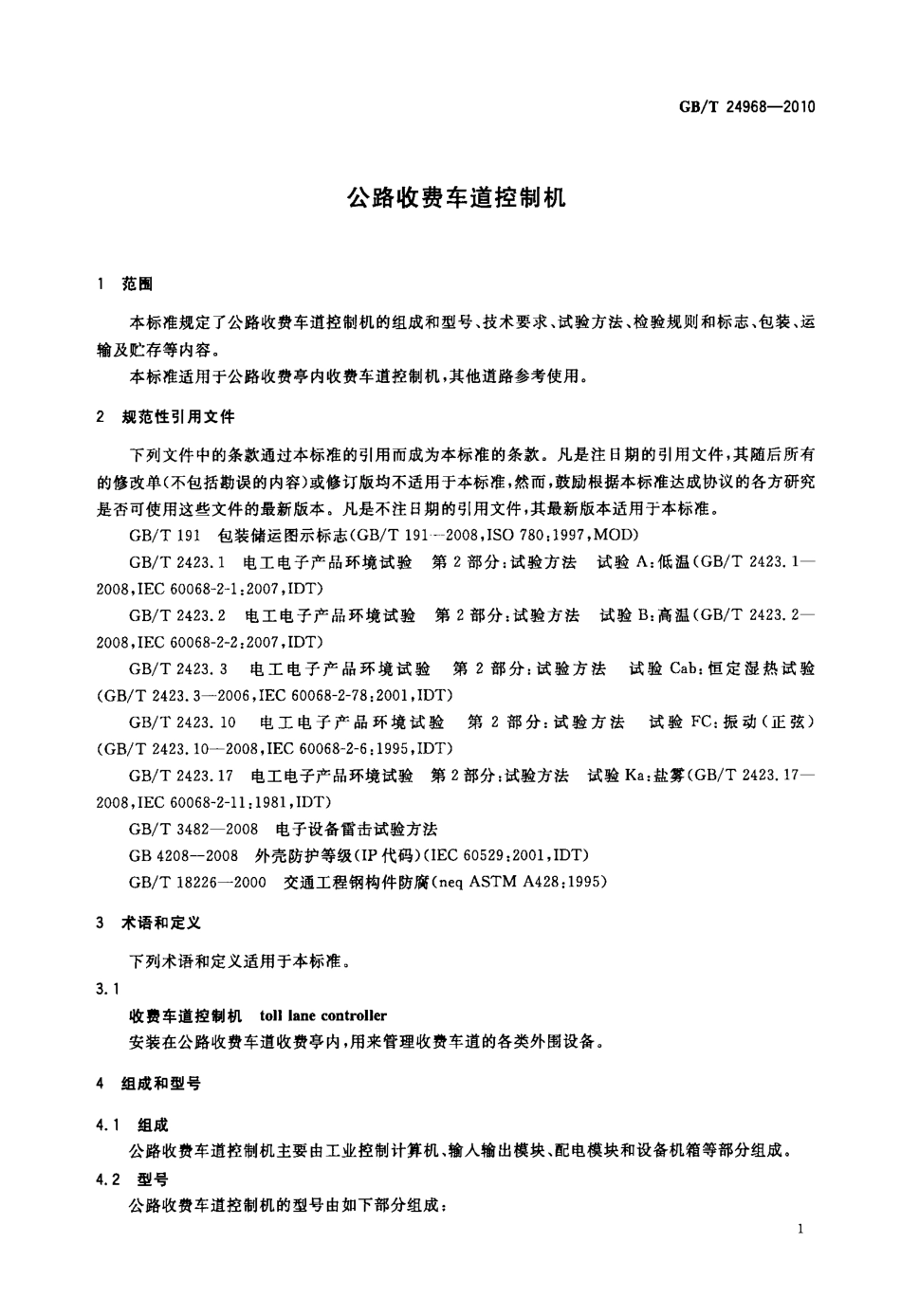

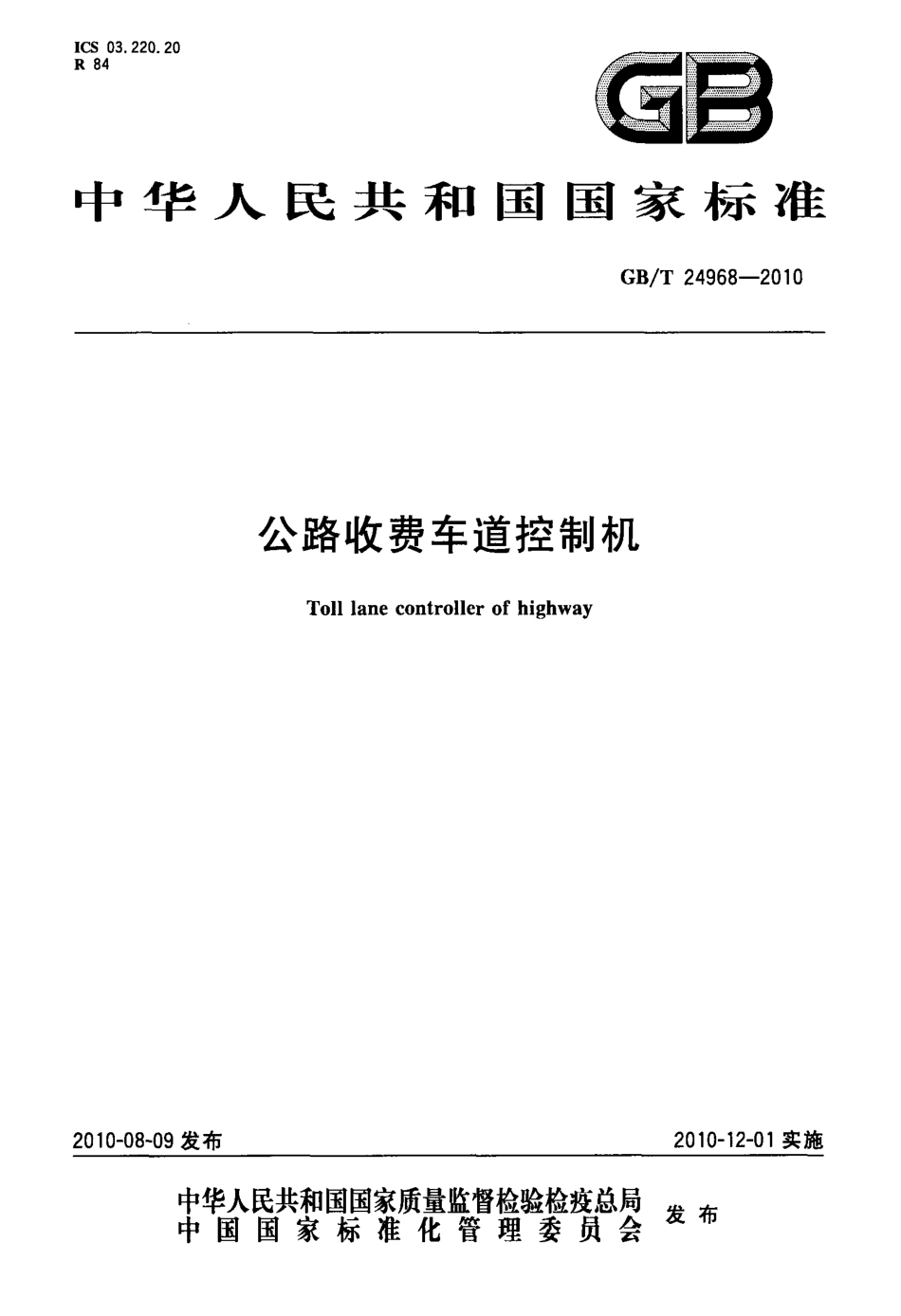

l C S0 3 2 2 0 2 0R8 4a 雪中华人民共和国国家标准G B T2 4 9 6 8-2 0102 0 1 0-0 8-0 9 发布公路收费车道控制机T o l ll a n ec o n t r o l l e ro fh i g h w a y2 0 1 0-1 2-0 1 实施宰瞀鳃鬻瓣訾矬瞥星发布中国国家标准化管理委员会仪1”前言G B T2 4 9 6 8 2 0 1 0本标准由全国交通工程设施(公路)标准化技术委员会(S A C T C2 2 3)提出并归口。本标准起草单位：交通部公路科学研究院、国家交通安全设施质量监督检验中心、公路交通安全实验室、北京中交华安科技有限公司、广东新粤交通投资有限公司。本标准主要起草人：方正鹏、王磊、葛涛、白冰、刘以建、陈建、丁伟智、王馨、龚柏岩、孙岳、夏创文、吕焰、彭正福。公路收费车道控制机G B T2 4 9 6 8-2 0 1 01 范围本标准规定了公路收费车道控制机的组成和型号、技术要求、试验方法、检验规则和标志、包装、运输及贮存等内容。本标准适用于公路收费亭内收费车道控制机，其他道路参考使用。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B T1 9 1 包装储运图示标志(G B T1 9 1 2 0 0 8，I S O7 8 0：1 9 9 7，M O D)G B T2 4 2 3 I电工电子产品环境试验第2 部分：试验方法试验A：低温(G B T2 4 2 3 12 0 0 8，I E C6 0 0 6 8 2 1：2 0 0 7，I D T)G B T2 4 2 3 2电工电子产品环境试验第2 部分：试验方法试验B：高温(G B T2 4 2 3 22 0 0 8，I E C6 0 0 6 8 2-2：2 0 0 7，I D T)G B T2 4 2 3 3电工电子产品环境试验第2 部分：试验方法试验C a b；恒定湿热试验(G B T2 4 2 3 3 2 0 0 6，I E C6 0 0 6 8 2 7 8：2 0 0 l，I D T)G B T2 4 2 3 1 0电工电子产品环境试验第2 部分：试验方法试验F C：振动(正弦)(G B T2 4 2 3 1 0 2 0 0 8，I E C6 0 0 6 8 2 6：1 9 9 5，I D T)G B T2 4 2 3 1 7电工电子产品环境试验第2 部分：试验方法试验K a：盐雾(G B T2 4 2 3 1 72 0 0 8，I E C6 0 0 6 8-2 一1 1：1 9 8 1，I D T)G B T3 4 8 22 0 0 8 电子设备雷击试验方法G B4 2 0 8-2 0 0 8 外壳防护等级(I P 代码)(I E C6 0 5 2 9：2 0 0 1，I D T)G B T1 8 2 2 6-2 0 0 0 交通工程钢构件防腐(n e qA S T MA 4 2 8：1 9 9 5)3 术语和定义下列术语和定义适用于本标准。3 1收费车道控制机t o l ll a n ec o n t r o l l e r安装在公路收费车道收费亭内，用来管理收费车道的各类外围设备。4 组成和型号4 1 组成公路收费车道控制机主要由工业控制计算机、输入输出模块、配电模块和设备机箱等部分组成。4 2 型号公路收费车道控制机的型号由如下部分组成：G B T2 4 9 6 8-2 0 1 0位阿拉伯数字，表示设计序列号境适应等级，亭内型用“N”表示费车道控制机英文简写产企业标志，一般用大写字母5 技术要求5 1 适用条件5 1 1 安装及使用环境：收费亭内。5 1 2 环境温度：一5 十5 5。5 1 3 相对湿度：不大于9 5。5 2 材料要求5 2 1 控制机机箱外壳应由坚固材料制成，具有良好的抗振、耐腐蚀、防尘、防水溅、阻燃功能，且散热性能良好，坚固耐用。5 2 2 主要部件应具有合格证或质量保证书。5 3 外观质量5 3 1产品构件应完整、装配牢固、结构稳定，边角过渡圆滑，无飞边、毛刺。5 3 2 箱体宜采用不锈钢或镀锌钢板表面喷涂有机涂层，涂层厚度不小于0 0 7 6r a m；机箱及连接件的防护层色泽均匀，无划伤，裂痕、机体裸露等缺陷。5 3 3 箱体内的所有金属构件应采取防腐措施，并符合G B T1 8 2 2 6-2 0 0 0。5 3 4 机箱设计应方便检查、维修和日常维护。机箱内的设备及部件安装应牢固端正、位置正确、部件齐全、整齐美观；箱体出线孔开口合适、切口整齐，出线管与箱体连接密封良好；箱体内接线整齐，回路编号清楚，走线横平竖直，符合工艺和视觉美观要求；箱锁应采用防水、防锈措施，箱门开闭灵活轻便，密封良好，箱体内外清洁。5 3 5 散热降温：公路收费车道控制机应采取降温措施，采用风扇降温时，通风口应加过滤网。5 4 功能要求公路收费车道控制机应至少具有如下基本功能：a)按规定的收费流程控制收费亭内外车道设备，完成收费操作；b)采集原始操作数据和交通流数据c)将收费数据及图像文件上传到收费站计算机系统，同时接收其下传的数据和管理指令；d)采集车道摄像机摄取的通行车辆的图像，并具有字符叠加功能(通过字符叠加设备实现)，在车道图像上进行数据叠加并对图像进行压缩存储；e)为车道摄像机的视频图像提供必要信息，通过字符叠加设备叠加在视频图像上；f)在收费车道与收费站之间的通讯出现故障时，车道控制机能独立工作并存储不小于4 0d 的原始收费处理数据。在通信线路恢复后自动将存储的数据上传给上级计算机系统；g)在误操作和掉电等非正常情况下，收费处理数据不应被破坏；h)系统恢复应简单、易于操作；i)具有对所连接的外部设备的自检功能；j)能直观的显示车道设备的工作状况。5 5 配置要求5 5 1 工业控制计算机采用符合工业标准的工业控制计算机，电磁兼容设计，低功耗，具有全面故障自我诊断能力及报警2G B T2 4 9 6 8-2 010提示。主板的平均无故障时间(M T B F)不小于3 00 0 0h，平均修复时间(M T T R)不大于0 5h。工业控制计算机最低配置应满足：a)一个标准以太网接口，速率为1 0M 1 0 0M b p s 自适应或1 0 0M b p s；b)至少六个标准R S-2 3 2 C 串行和一个并行接口；c)两个以上标准的通用串行总线(U S B)2 0 接口；d)标准的键盘接口与鼠标接口；e)足够的工业标准结构(I S A)和周边元件扩展接口(P C I)总线插槽，在满足基本模块的要求后，还至少留有一个I S A 和两个P C I 插槽；f)中央处理器(C P U)时钟频率大于8 0 0M H z；g)2 5 6M 以上随机存取存储器(R A M)(可扩展)；h)8 0G B 以上硬盘，带有防震保护措施；i)6 4 M 以上显存；j)一块1 6 位彩色黑白图像采集卡(或独立的视频图像处理模块)，捕获图像分辨率不应低于7 5 6 2 8 8(单场)，图像捕获速率不应低于2 5 帧s。图像处理速度：从接收到图像抓拍信号到抓拍完成的时间小于0 1m s。5 5 2 输入输出模块输入输出模块应配置：a)至少1 6 路带隔离的数字I o 通道(八路输入，八路输出)；b)至少四个带隔离保护的标准R S-2 3 2 C 串行接口；c)所有接口板和功能板应附有隔离保护措施；d)接口提供防误插、机械锁定功能；e)可控的四路交流输出：交流2 2 0V，3A；直流输出：直流1 2V，3A。5 5 3 配电模块配电模块应配置：a)车道控制机需对总电源、工控机及外设等各独立设备电源分别控制，并作抗干扰处理；b)开关电源输出：D C 5V，不小于4A；D C l 2V，不小于4A；D C 2 4V，不小于2A；c)应有防雷装置；d)电源输入：交流电源2 2 0(1 士1 5)V，5 0(1 士4)H z；e)接r n 提供防误插、机械锁定功能。5 6 电气安全性能5 6 1 绝缘电阻：产品的电源接线端子与机壳的绝缘电阻应不小于1 0 0M n。5 6 2 介电强度：在产品的电源接线端子与机壳之间施加频率5 0H z、有效值15 0 0V 正弦交流电压，历时1m i n，应无火花、飞弧和击穿现象。5 6 3 安全接地：产品应设安全保护接地端子，接地端子与机壳连接可靠，接地端子与机壳的接触电阻应小于0 1n。5 6 4 在电压2 2 0(1 土1 5)V、频率5 0(1 4-4)H z 的电源条件下，系统应能正常工作。5 6 5 产品的供电接口和通信接口应采取必要的防雷电和过电压保护措施。5 6 6 产品应采取防雨、防尘措施，外壳的防护等级按G B4 2 0 82 0 0 8 的规定应不低于I P 5 5 级。5 7 环境适应性能5 7 1 耐低温存储性能：在-2 0 条件下，试验8h，试验结束后，系统应工作正常。5 7 2 耐低温工作性能：在一5 条件下，试验8h，试验期间和试验结束后，系统应工作正常。5 7 3 耐高温工作性能：在+5 5 条件下，试验8h，试验期间和试验结束后，系统应工作正常。5 7 4 耐湿热性能：在温度+4 0，相对湿度(9 5 4-2)条件下，试验4 8h，试验期间和试验结束后，系3G B T2 4 9 6 8 2 010统应工作正常。5 7 5 耐机械振动性能：试验期间和试验结束后，设备功能正常，结构不受影响、零部件无松动。5 7 6 耐盐雾腐蚀性能：产品的印刷电路板、支撑底板、金属外壳和门锁(其他部件由供需双方协定)经过1 6 8h 的试验后，应无明显锈蚀现象，金属构件应无红色锈点，印刷电路板经过2 4h 自然凉干后功能正常。6 试验方法6 1 试验条件除特殊规定外，一般试验条件如下：环境温度：+1 5+3 5；一相对湿度：4 5 7 5；一一大气压力：8 6k P a 1 0 6k P a。6 2 一般觑定除特殊规定，一般对可重复的客观测量项目进行三次测试，取算术平均值为测试结果。对于目测项目，测试人员应不少于三人，测试结果分为两级：合格、不合格。6 3 材料检验原材料和元器件的材质证明单应齐全有效，必要时可对原材料的主要性能指标(如物理化学性能)进行检验。6 4 外观质量用目测和手感法测试外观质量。6 5 功能要求连接显示器、键盘等计算机外围设备，接通电源打开工控机电源，连接模拟车道设备，运行车道测试软件，车道设备运行应正常。6 6 配置检验打开车道控制机箱门，核对车道控制机内安装的部件。6 7 电气安全性6 7 1绝缘电阻：用精度1 0 级、5 0 0V 的兆欧表在电源接线端子与机壳之间测量。6 7 2 介电强度：用精度1 0 级的耐电压测试仪在电源接线端子与机壳之间测量。6 7 3 安全接地：用精度0 5 级、分辨力0 0 1n 的电阻表在机壳顶部金属部位与安全保护接地端子之间测量。6 7 4 电源适应性6 7 4 1 电源调压试验用自耦变压器或可调交流电源对设备进行供电，测试电压分别为1 8 5V 一2 0 0V 一2 2 0V 一2 4 0V 一2 5 5v 一2 3 0v 一2 1 0v 1 8 5V。每调整到一档电压并稳定后，都分别开启和关闭被测设备电源开关，检查设备逻辑和功能是否正常。6 7 4 2 电源调频试验频率波动试验：用变频交流电源对设备进行供电，电压恒定在2 2 0V，调整变频交流电源的输出频率分别为4 8H z 一4 9H z 一5 1H z 一5 2H z。每调整到一档稳定后，都分别开启和关闭被测设备电源开关，检查逻辑和功能是否正常。6 7 5 产品的供电接口和通信接口防雷和过电压保护措施按G B T3 4 8 2-2 0 0 8 的方法进行。6 7 6 产品的防水、防尘及安全防护试验，按
