GBT51187-2016 城市排水防涝设施数据采集与维护技术规范.pdf

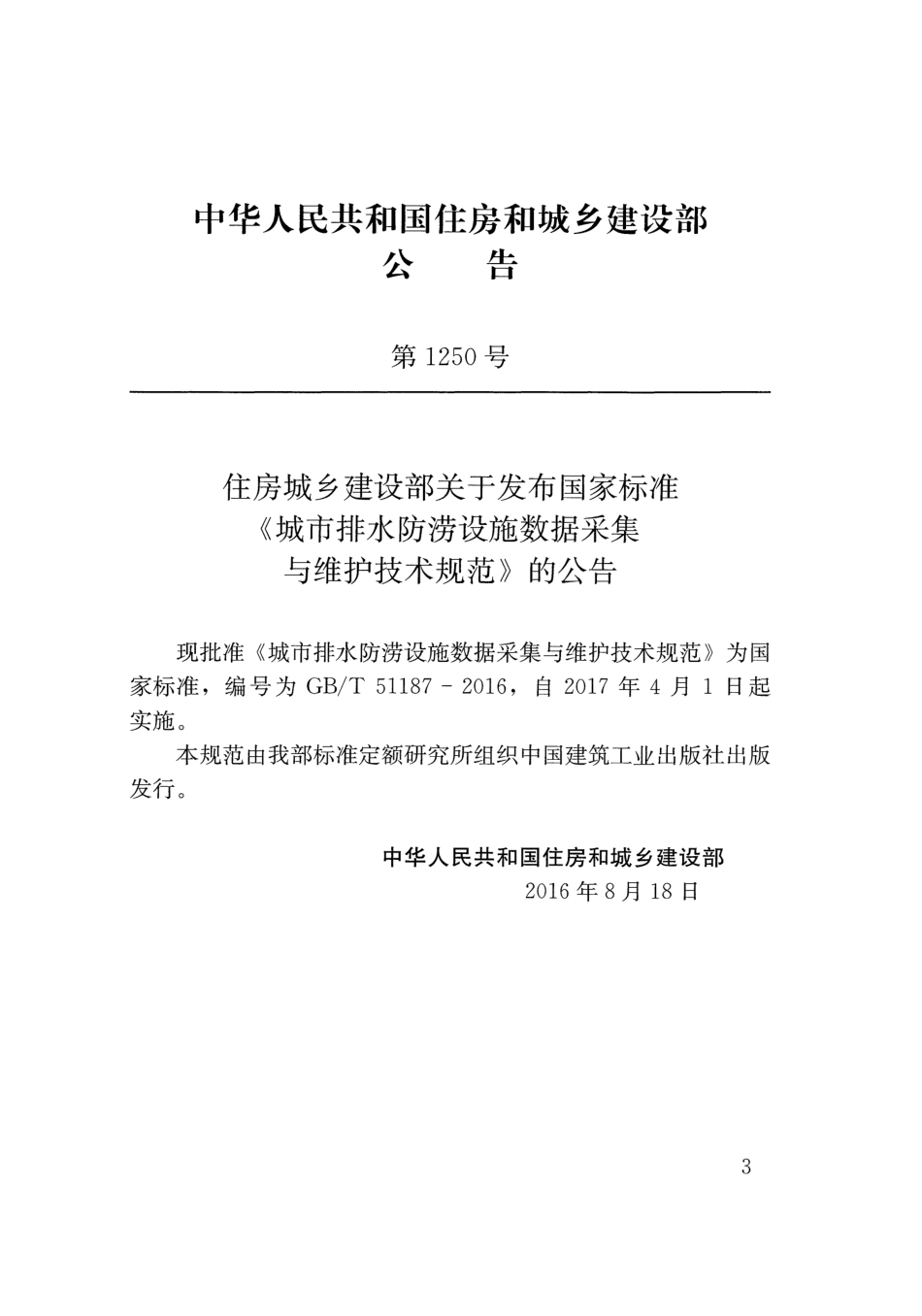

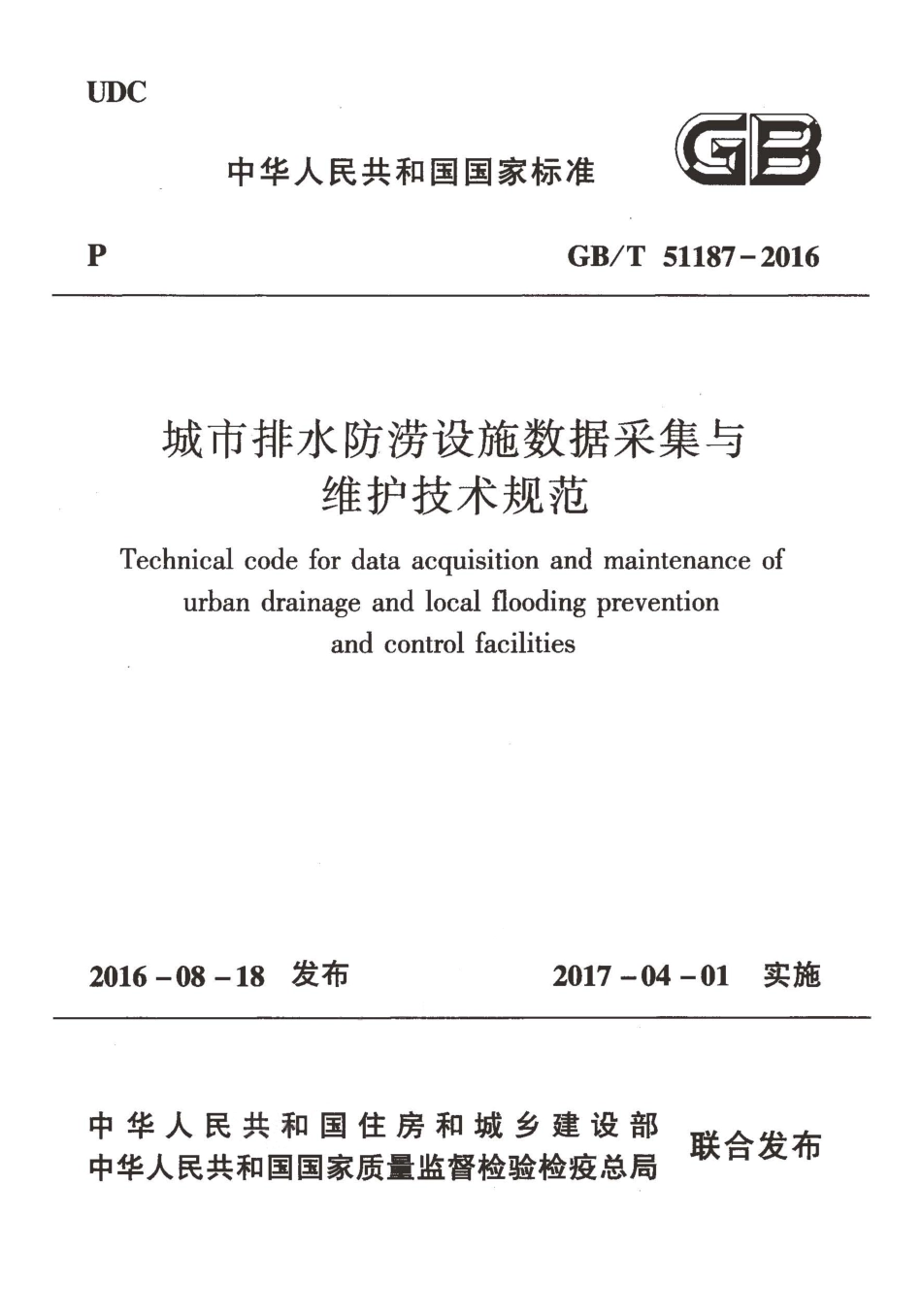

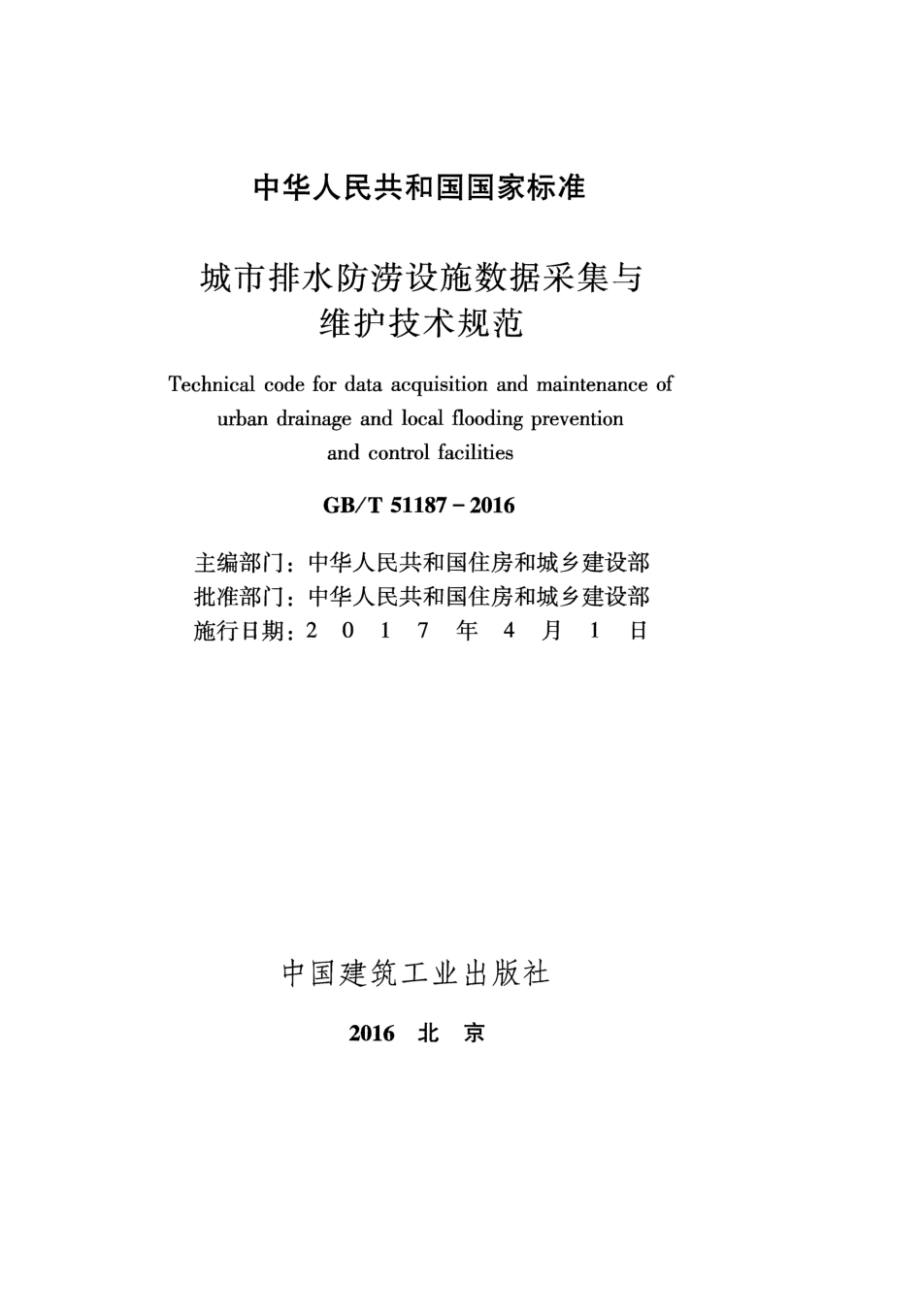

中华人民共和国国家标准城市排水防涝设施数据采集与维护技术规范Technical code for data acquisition and maintenance of urban drainage and local flooding prevention and control facilities GB/T 51187-2016 主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：20 1 7 年4 月1 日中国建筑工业出版社2016北京中华人民共和国住房和城乡建设部公告第1250号住房城乡建设部关于发布国家标准城市排水防涝设施数据采集与维护技术规范的公告现批准城市排水防涝设施数据采集与维护技术规范为国家标准，编号为GB/T51187 2016，自2017年4月1日起实施。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2016年8月18日3 前根据住房和城乡建设部关于请组织开展城市排水相关标准制修订工作的函（建标201346号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国内外先进标准，并在广泛征求意见的基础上，编制了本规范。本规范的主要技术内容是：1.总则；2.术语；3.基本规定；4.数据采集；5.数据录人；6.数据校核；7.数据维护与使用。本规范由住房和城乡建设部负责管理，由清华大学负责具体技术内容的解释。本规范执行过程中如有意见或建议，请寄送清华大学（地址：北京市海淀区清华大学环境节能楼1013室；邮编：100084）。4 本规范主编单位：清华大学中国城市规划设计研究院本规范参编单位：北京清控人居环境研究院有限公司住房城乡建设部城镇水务管理办公室上海市政工程设计研究总院（集团）有限公司上海市城市建设设计研究总院北京市城市规划设计研究院中国城市科学研究会本规范主要起草人员：陈吉宁（以下按姓氏笔画排序）马洪涛王家卓支霞辉牛璋彬吕永鹏刘小梅杜鹏飞李王锋佟庆远张伟张晓昕张善发陆露陆松柳陈琦赵冬泉欣文仑玉昆董周信政放瑭克萍孙世达盛戴杭刘李纬霞国激亮慧映建晓徐谢唐李张均育平伍捷应思向敏胡曾杨车庄口贝人查审要、王范囚AJ寸本5 目次1 总则2 术语23 基本规定4 数据采集4.1 般规定4.2 数据类型及编码规则.5 4.3 已有数据收集4.4 现场探测.6 4.5 监测和检测.75 数据录人.8 5.1 一般规定.8 5.2 数据库设计.85.3 数据标准化处理.8 5.4 数据编辑6 数据校核107 数据维护与使用.11 附录A城市排水防涝设施数据表.12 附录B城市排水防涝设施与要素的分类编码及数据表说明.58 附录C数据采集技术标准及方法.60 c.1 平面位置与高程测量.60 c.2 跟踪测量、探查测绘与地形测绘.60 c.3 监测工作.61 附录D排水防涝设施常见拓扑问题类型及查询处理方法.64 6？、3jijiji町E型U刊啪”茧哨mw甜。唾EKEEE想EE棋国刑特Contents 1 General Provisions 1 2 Terms.2 3 Basic Requirements .3 4 Data Acquisition.5 4.1 General Reqmrements5 4.2 Data Type and Encoding 5 4.3 Existing Data Collection6 4.4 Field Detecting and Surveying6 4.5 Momtoring and Detection.7 5 Data Input.8 5.1 General Reqmrements8 5.2 Database Design 8 5.3 Data Standardization 8 5.4 Data Editing.9 6 Data Verification .10 7 Data Maintenance and Applications .11 Appendix A Data Sheets for Urban Drainage,Lcal Flooding Prevention and Control Facilities 12 Appendix B The Classification Coding and Data Sheet Description of Urban Drainage,Local Flooding Prevention and Control Facilities58 Appendix C Technical Standards and Methods for Data Acquisition.60 C.1 Plane Survey and Elevation Survey.60 C.2 Tracking Measurement,Detecting and Topographic 8 Surveying 60 C.3 Momtoring61 Appenddix D Common Types of Topological Problems and Solution of Urban Drainage,Local Flooding Preventio日andControl Facilities64 Explanation of Wording in This Code.66 List of Quoted Standards.67 Addition:Explanation of Provisions.69 9 2术语2.0.1 城市排水防涝设施urban drainage and local flooding prevention and control facilities 城市区域内具有排水防涝功能的各类设施的统称，包括：据头控制设施、雨水口、检查井（害井）、排水管渠、泵站、闸门、阀门、截流设施、雨水调蓄设施、溢流堪、排放口、地表雨水行泄通道、污水处理广等。2.o.2 地表雨水行泄通道surface runoff channel of storm water 输送、排放排水管渠不能接纳的雨水的地面通道，包括排水干沟、排水干渠、部分市政道路等。2.0.3 排水设施地理信息系统geographic information system(GIS)of drainage facilities 利用地理信息系统CGIS）技术，实现对排水防涝设施空间与属性数据的显示、编辑、查询、统计等功能的数据管理系统。2.0.4排水设施信息化管控平台management and control in formation system of drainage facilities 基于在线监测、数学模型、地理信息系统等先进技术，实现排水防涝设施的数据维护、运行管理、情景模拟、风险评估、指挥调度、动态决策等功能的排水行业应用系统。2.0.5 排水防涝设施拓扑关系topological relation of drainage and local flooding prevention and control facilities 城市排水防涝设施、汇水区、受纳水体等要素之间的邻接、关联和包含关系。2.0.6 排水防涝设施标识码identification code of drainage and local flooding prevention and control facilities 对排水防涝设施进行唯一标识的代码。2 3基本规定3.0.1 城市排水防涝设施数据采集对象应包括城市排水防涝设施和受纳水体。3.0.2 城市排水防涝设施数据采集内容应包括排水防涝设施的空间数据、属性数据和运行维护管理数据。3.0.3 城市排水防涝设施数据采集与维护应包括数据采集、录人、校核及更新等工作。3.o.4 城市排水防涝设施数据采集与维护应遵循下列原则：1 客观性原则：应按城市排水防涝设施数据采集要求，建立质量控制和数据校核机制，数据应真实反映城市排水防涝设施的现状；2 系统性原则：应以源头控制设施、排水管渠及附属设施、雨水调蓄设施、地表雨水行泄通道、受纳水体等要素为整体系统，建立完整的拓扑关系；3 动态性原则：应更新与完善城市排水防涝设施数据库，保持数据的现势性，并应建立排水防涝设施在线监测系统，实现动态监测与管理；4共享性原则：在数据采集与维护工作中应整合和利用现有数据资源，数据成果应通过多种方式共享使用。3.0.5 应基于地理信息系统技术开展排水防涝设施数据的采集、录人、校核、使用及更新。3.0.6 应建立城市排水防谤设施数据库的动态更新机制，更新周期不应超过一年。3.o.7 在开展城市排水防涝设施普查工作前，应制定数据采集的实施方案。3.o.8 各地区应结合当地实际情况，制定数据采集、维护与管3 理的定额。3.0.9应按国家规定的保密制度要求，进行城市排水防涝设施数据的采集、录人、校核、使用及更新，数据不得丢失和非法使用。4 4数据采集4.1一般规定4.1.1 城市排水防涝设施数据采集应包含下列工作内容：1 收集已有的城市排水防涝设施的空间数据、属性数据和运行维护管理数据；2对城市排水防涝设施数据缺失或已有数据不准确的地区进行现场探测；3 对城市排水防涝设施进行监测与检测，采集运行维护管理数据；4 建立完整的排水防涝设施拓扑关系。4.1.2 城市排水防涝设施数据的采集内容及格式应符合本规范附录A的规定，其中基础数据项不得有缺漏。4.1.3 同一地区排水防涝设施的数据采集与维护应使用统一的平面坐标和高程系统。4.1.4 应利用城市基础地理信息数据进行空间定位与地形分析，测图比例尺不应小于1:2000，宜采用1:500。4.1.5 城市排水防涝设施运营单位应采用电子化档案方式存储运行维护管理数据，宜通过在线监测系统与业务管理平台进行数据的采集与管理，并宜建立数据自动更新接口。4.2 数据类型及编码规则4.2.1 排水防涝设施数据类型应包括整型（I)、长整型（L)、字符型CC）、数值型（D)和时间型CT）。4.2.2 城市排水防涝设施及相关要素应按本规范表B.O.1的规定对空间数据进行分层分类存储。4.2.3 每个排水防涝设施应赋予唯一的标识码，标识码应符合5 市测量规范CJJ/T8的有关规定。4.4.3 地下管线点的平面位置测量和高程测量除应符合现行行业标准城市地下管线探测技术规程CJJ61的有关规定外，尚应符合本规范第c.1节的有关规定。4.4.4 对未覆土的排水防涝设施宜采用跟踪测量方法进行测量，对已覆土的排水防涝设施宜采用探查测绘方法进行测量，对泵站等设施宜采用地形测绘方法进行测量。跟踪测量、探查测绘和地形测绘应符合本规范第c.2节的有关规定。4.4.5 现场探测数据的精度应满足质量控制要求，并应符合现行行业标准城市地下管线探测技术规程CJJ61关于探测成果质量检验的规定。4.4.6 对测绘成果的检查验收与质量评定应符合现行国家标准测绘成果质量检查与验收GB/T24356的有关规定。4.5 监测和检测4.5.I 宜对液位与流量进行在线监测，在线监测系统应具有长期监测数据采集与短时预警预报功能。4.5.2 应对关键节点旱季与雨季的液位、流量和水质进行监测，监测工作应符合本规范第c.3节的有关规定。4.5.3 水质检测数据应符合国家现行标准中水质指标检测的有关规定。4.5.4 排水管道功能性缺陷与结构性缺陷检测数据应符合现行行业标准城镇排水管道检测与评估技术规程CJJ181的有关规定。7 5数据录入5.1一般规定5.1.1 城市排水防涝设施数据库结构设计应符合本规范附录A的有关规定，可根据当地实际需求在本规范附录A的基础上进行扩展。5.1.2 对已有数据、现场探测数据及监测检测数据应进行标准化处理并录人。5.1.3 城市排水防涝设施数据录人工作应利用排水设施地理信息系统开展。5.2 数据库设计5.2.1 城市排水防涝设施数据库设计应遵循结构可扩充性、拓扑可维护性、数据完整性、空间与属性关
