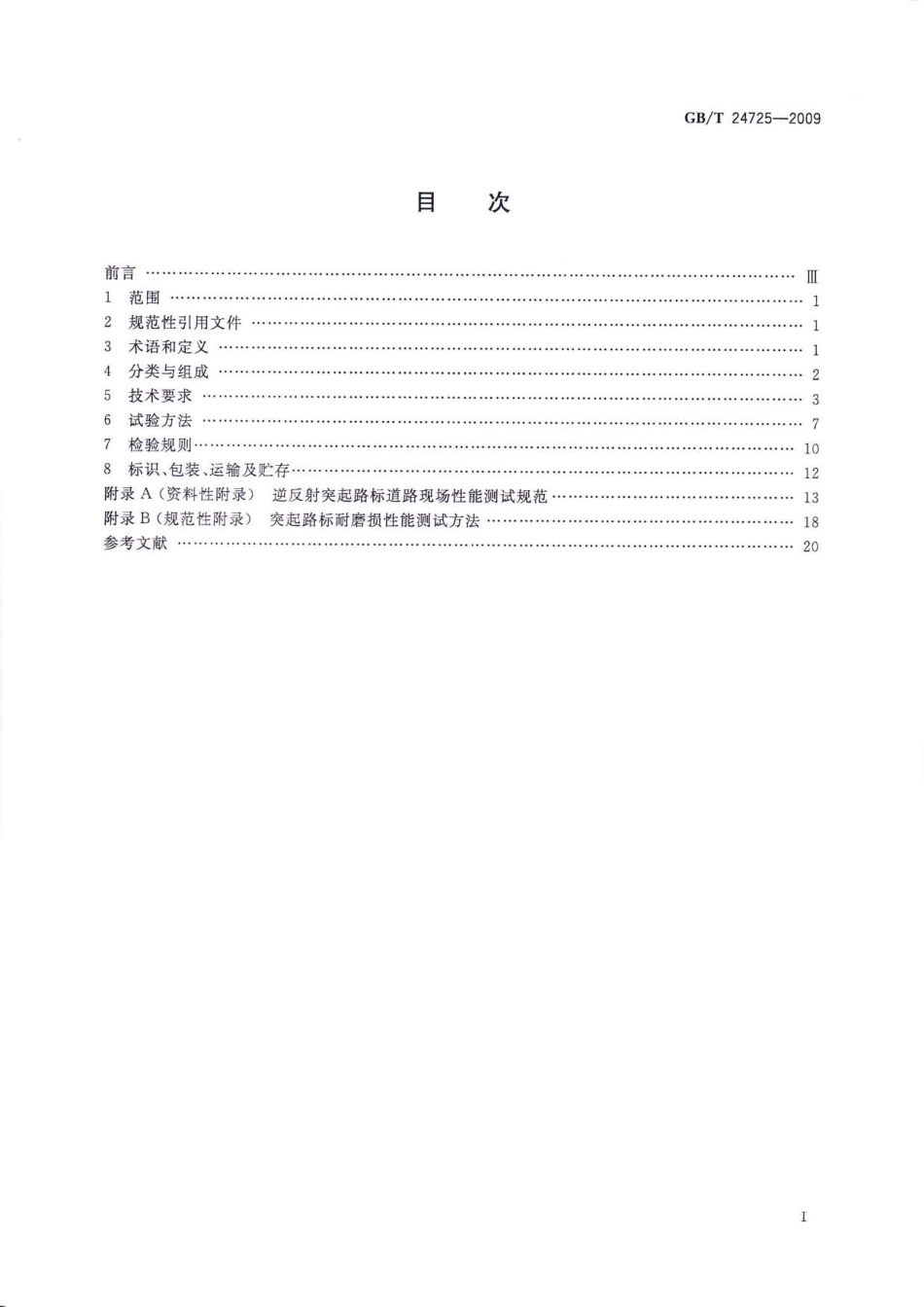

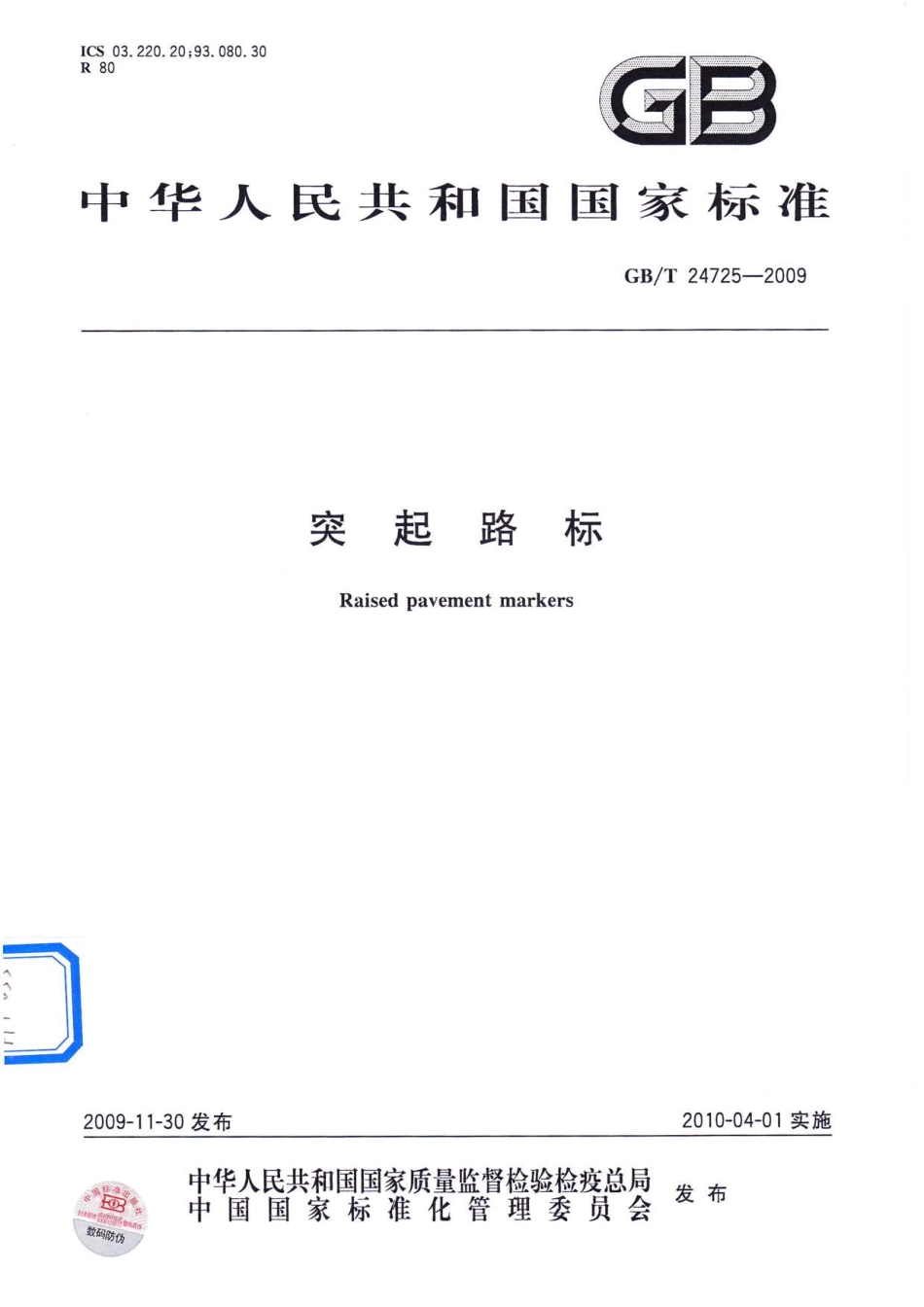

ICs 03.220.20;93.080.30R 80中 华 人 民 共 和 国 国 家 标 准GB/T2472-2009突起路 标Ra i s e d p a v e m e n t 1n a r k e r s09-130发布2010-04-01 实 施爹1帚誓碧 墅 蹙 拿 瞽垦发 布GB/T24725-2009目 刂 昌 1 范围 12 规范性引用文件 13 术语和定义14 分类与组成 25 技术要求 36 试验方法 77 检验规则l o8 标识、包装、运输及贮存12附录A(资料性附录)逆反射突起路标道路现场性能测试规范13附录B(规范性附录)突起路标耐磨损性能测试方法 18参考文献 20次目w w w.b z f x w.c o mGB/T24725-2009目 刂 舀本标准的附录B为规范性附录、附录A为资料性附录。本标准 由全国交通工程设施(公路)标准化技术委员会(SAC/TC223)提出并归口。本标准负责起草单位:交通部公路科学研究院、国家交通安全设施质量监督检验 中心。本标准参加起草单位:杭州萧宏一品交通科技有限公司、北京 中交华安科技有限公司。本标准主要起草人:韩文元、杨丰艳、苏文英、高捍忠、朱厚根、白媛媛、李丹、马骏。w w w.b z f x w.c o mw w w.b z f x w.c o mGB/T247252009突起路标1 范围本标准规定 了突起路标 的术语定义、分类组成、技术要求、试验方法、检验规则、标识、包装、运输及贮存。本标准适用于道路上设置的突起路标,其他场所设置的突起路标可参照使用。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注 日期 的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件 的最新版本。凡是不注 日期 的引用文件,其最新版本适用于本标准。GB/T191 包装储运 图示标志(GB/T19108,ISO780:1997,MOD)GB/T3978 标准照明体和几何条件GT3979 物体色的测量方法GB/T10125 人造气氛腐蚀试验 盐雾试验(GB/T101251997,e q v ISo 9227:1990)GB/T2 9040-2008 公路沿线设施塑料制品耐候性要求及测试方法JT/T495 公路交通安全设施质量检验抽样及判定JT/T612D 逆反射测量仪JT/T69007 逆反射体光度性能测试方法JT/T692-2007 夜间条件下逆反射体色度性能测试方法3 术语和定义下列术语和定义适用于本标准。3.1逆 反射 元 r e t r o r e n e c t i v e d e m e n t产 生 逆 反 射 的最 小 光 学 单 元,例如一个 三 面直 角棱 镜 或一个 双 凸透镜 结 构。注:改写JT/T6882007,定义2.2,增加了举例。3.2逆 反射 器 r e t r o r e n e c t。f由一个 或 多个 逆 反射 元 组 成 的、可 直 接 应 用 的器 件 或 组 件,通 常 为 梯 形 片 状。注:该定义与JT/T6882007定义2.5相近。3.3定 向透 镜 山r e c t i o n a I l e s一种在一定的人射条件和观测条件下才具各逆反射性能的器件,通常为小双凸透镜。3.4全 向透镜 o m n i 西r e c t i o n a I1e n s在水平360的人射条件 下都具 有逆反射性能 的逆反射器。3.5钢化玻璃 t e m p e r e d g a s s经热处理工艺之后 的玻 璃。其 特点是 在玻璃表面形成压应 力层,机械强度 和耐 热 冲击 强度得 到提1)逆反射测量仪 国家标准发布后代替此行标。w w w.b z f x w.c o mGB/T24725-2009高,并且碎裂时,碎片呈钝角颗粒状。3.6永久突起路标 p e r m a n e t r a i s e d p a v e m e n t m a r k e r在长期应用条件下,为道路使用者提供夜间警示诱导和信息的突起路标,通常在重车使用环境下,使用寿命大于1年。3.7临时突起路标 t e m p o r a r y m i s e d p a v e m e n t m a r k e r用于道路施工区和维护区,在白天和夜间提供警示诱导和信息的突起路标,通常在重车使用环境下,使用寿命大于4个月。3.8亮度因数 Iu m i n a【l c eD65标准光源、45/0观射 白板 的光亮度之 比。4 分类与组成4.1 分类4.1.1 按逆反射类突起路标分为A1类、A2类、A34.1.2 按基体材4.1.3 按逆反4.1.4 按位置4.1.5 按颜色4.2 组成4.2.1 A1类突由工程塑料图1 微棱镜逆反射单元反射原理囡4.2.2 A2类突起路标由工程塑料或金属等材料基体和定向透镜逆反射器组成的逆反射突起路标,原理见 图2。4.2.3 A3类突起路标由钢化玻璃基体和金属反射膜组成的一体化全向透镜逆反射突起路标,原理见 图3。4.2.4 B类突起路标一般不含逆反射器,直接由工程塑料、陶瓷或金属材料基体和色表面组成。2测样品光亮度与同一位置塑料、钢微棱镜、仝屐鼹反射器组成GB/T247252009球面或非球面4.3图2 定 向透镜逆反射单元反射原理图图3 全 向反射突起路标反射原理图型号标记突起路标型号标记表示如下:-LI詈z 莹 羿童 晷 祟 。体材料:P一 塑料;M一金属;T一钢化玻璃;C一陶瓷。A类突起路标的逆反射器或B类突起路标的表面色颜色:W一白色;Y一黄色;R一红色;G一绿色;B一蓝色。突起路标分类:A1、A2、A3和B。示例1:A1类白色塑料突起路标,地面以上有效高度20m m、底边有效尺寸150m m,其型号表示为A1WP2050。示例2:B类黄色陶瓷突起路标,地面以上有效高度25m m、底边有效尺寸100m m,其型号表示为BYC2500。5 技 术 要 求5.1 外 观 质 量5.1.1 突起路标基体应成型完整,颜色均匀,外表面无明显的划伤、裂缝、飞边等缺陷;金属基体突起路标表面不应有沙眼、毛刺;工程塑料基体不应有毛刺、气泡、隐纹、变形等;玻璃基体不应有气泡、裂纹。5.1.2 突起路标逆反射器应完整、无缺损,反光均匀。5.1.3 A3类突起路标金属反射膜应完整、均匀,无剥离、浮起、杂质、针孔等缺陷。入射光隽綮GB/T24725-20095.2 结构尺寸5.2.1 突起路标的材料应具有 良好 的耐化学腐蚀、耐水、耐UV紫外线和耐候性能,金属材料还应具有 良好的韧性,受过载破坏后不应有导致交通伤害的尖锐碎片。5,2.2 突起路标轮廓边缘应平滑,不应有导致交通伤害的尖锐边线;底部应作工艺处理,以便与路面粘结。5.2.3 突起路标一般为梯形、圆形或椭 圆形,底部边长或直径宜选用100m m、125m m 和150m m三种,边长或直径允差 2m m。5.2.4 位于路面以上的高度:车道分界线型突起路标应不大于m m,边缘线型应不大于25m m。5,2.5 面向行车方向的坡度:A1类突起路标应不大于45,A2类突起路标应不大于65。5.3 色度性能5.3.1 表面色白色、黄色突起路标外部表面的色品坐标和亮度 因数应符合表1和图4的规定。0.1 0.2 03 o 4 0.5 o.6 o.7 08图4 突起 路标基体表 面色CIE1931色品区域 图(4s/0)表1 突起路标基体表面色色品坐标和最小亮度因数颜 色色品坐标(照明观测条件:标准D。5光源,人射角45,观测角0亮度 因数123每yyyy白0.3500.3600.3000.3100.2900.3200.3400.3700.75黄0.5190.4800.碴680.4420.4270.4830.4650.5340.钙y、尸y亡渫昏3 黄24饩z.m.龚翎1470|丨/表2 突起路标逆反射器逆反射色色品坐标颜 色色(照明观测条件:标准A品 坐 标光源,人射角0,观测角0.2)12356yyyyyy白0.3100.348o.4530.4400.5000。4400.5000.3800.4400.3800.3100.283黄0.5450.4240.5590.4390.6090.3900.5970.390红0.6500.3300.6680.3300.7340.2650.0.259绿0.0090.7330.2880.5200.2090.3950.0.蓝0.0390.0.1600.3200.1600.2400.1830.0.0880.GB/T24725-20095.3.2 逆反射色逆反射型突起路标逆反射器色品坐标应符合表2和图5的规定。0 1o.20.3o.405o.6o.7 0.8图5 突起路标逆反射器逆反射色CIE1931色品区域图(A光源,0/0.2)5.4 逆反射性能5.4.1 突起路标每个逆反射面的发光强度系数,按颜色分类应不低于表3规定基值与表4颜色系数之乘积。y跏艹 尸y如卜跏绿孑2123汐/54 黄i鬈3蓝6红/.m.沪/怅I表3 突起路标发光强度 系数R基值几何条件a发光强度系数R最小值/(m c d l x】)观测角水平人射角 屁A1A2A30.20580279+202720.33+_2201.0102.01555a 垂直人射角 尻 和旋转角e 均为0。表4 突起路标逆反射器颜色系数GB/T24725-20095.4.2 带耐磨层的Al 类突起路标,其发光强度系数基值不低于表3规定值的70%。5.4.3 A3类突起路标在观测角相同,水平人射角变化时,其发光强度系数不均匀度应不大于10%。5.4.4 对于A1、A2类突起路标,当左右对称的两人射角的平均发光强度系数大于上述规定值时,其对应的任一个人射角最小值允许不低于规定值的80%。5.5 整体抗冲击性能突起路标产品经6.6的抗冲击试验后,以冲击点为圆心,直径12m m 的区域外不应有任何形式 的破损。5.6 逆反射器抗冲击性能经6.7的抗冲击试验后,以冲击点为圆心,直径12m m 的区域外不应有任何形式 的破损。带耐磨层的逆反射器其耐磨层不应出现两条以上、长度为6.4血m 的辐射状裂痕,裂痕不应延伸到耐磨层的边沿,耐磨层不应与逆反射器剥离。5.7 抗压荷载按6.8测试后,A1、A2类突起路标应不小于160k N,A3类突起路标应不小于245k N。5.8 纵向弯 曲强度对A1、A2类突起路标按6.9测试后,应不小于9k N。5.9 耐磨损性能按6.10测试后,A1、A2、A3类突起路标的发光强度系数分别应不小于表3规定值 的50%、70%和90%,再乘 以相应的颜色系数。5.10 耐温度循环性能经6.11的温度循环试验后,突起路标应无破裂、反射体剥离基体、耐磨层分层等现象。5.l l 碎裂后状态A3类突起路标 自爆或承压碎裂后,其碎片应呈钝角颗粒状,颗粒最大尺寸不大于40m m,30m m 40m m 之间的致密性碎块数不应多于两块。注:钢化 玻 璃碎 裂后,完整 透亮 的玻 璃块 被认 为是 致 密 结 构,而 有 穿 透 性 裂 纹 或 微 小 碎 条 结 合 在 一 起 的、非 透 亮 的6颜 色颜色系数白 色1.0黄 色红色0.2绿 色蓝 色GB/T247252009玻璃块被认为是非致密结构。5.12 金属反射膜附着性能A3类突起路标金属反射膜与钢化玻璃基体结合应牢 固,经6.13试验后,金属反射膜应无剥离、浮起等现象。5,13 耐盐雾腐蚀性能按6.14试验后,突起路标基体及逆反射器应无变色、侵蚀、溶液渗人等现象。5,耐候性能按6.15规定,经过1年自然气候曝露试验或600h 人工加速老化试验后,被测样品应:a)无 明显的褪色、粉化、龟裂、锈蚀等现象;b)突起路标基体的色品坐标和亮度 因数仍应符合表l 的要求;c)A类突起路标的逆反射器或金属反射膜不应脱落、分层;d)A类突起路标逆反射器的色品坐标仍应
