GB50404-2017 硬泡聚氨酯保温防水工程技术规范.pdf

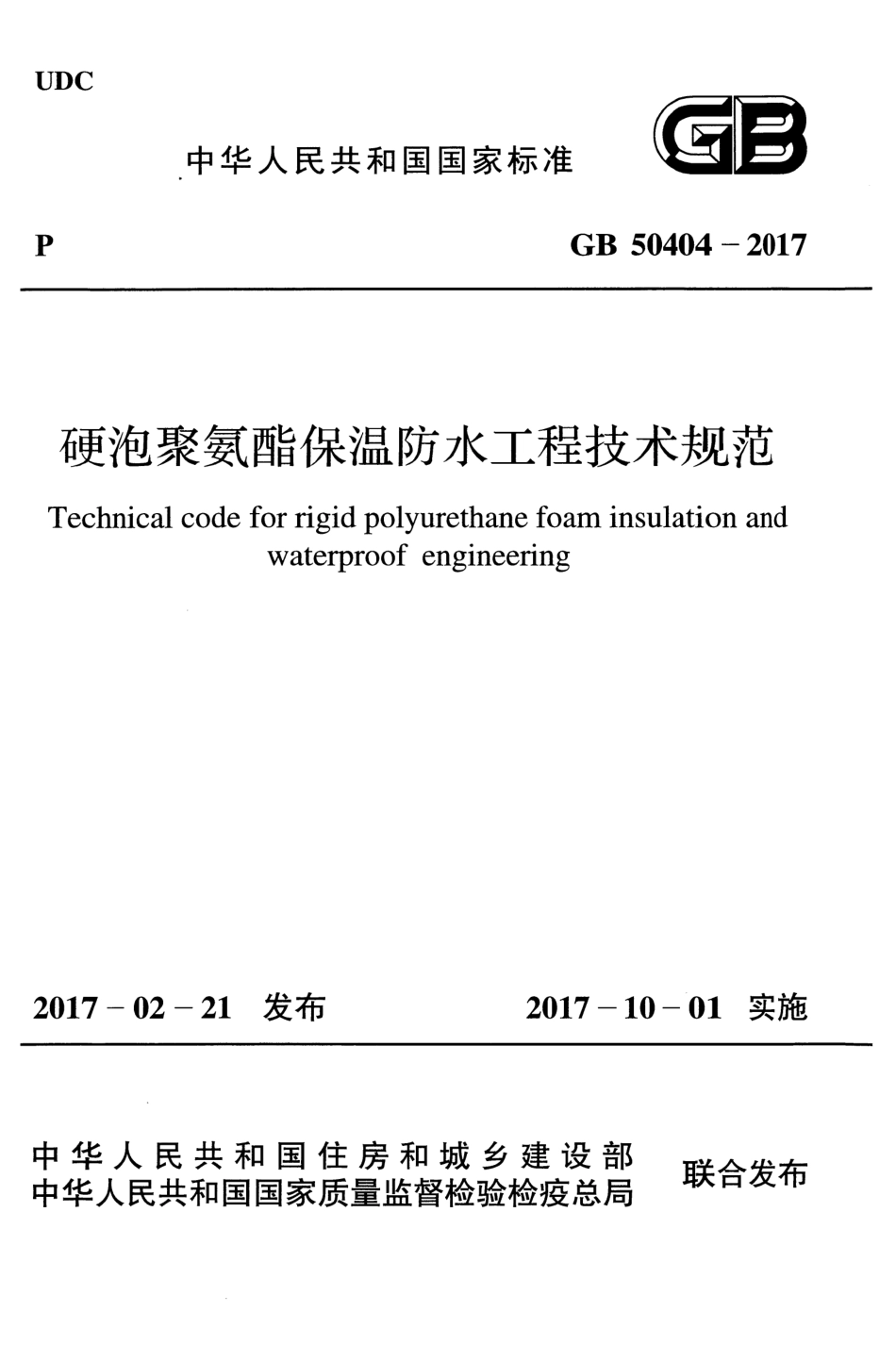

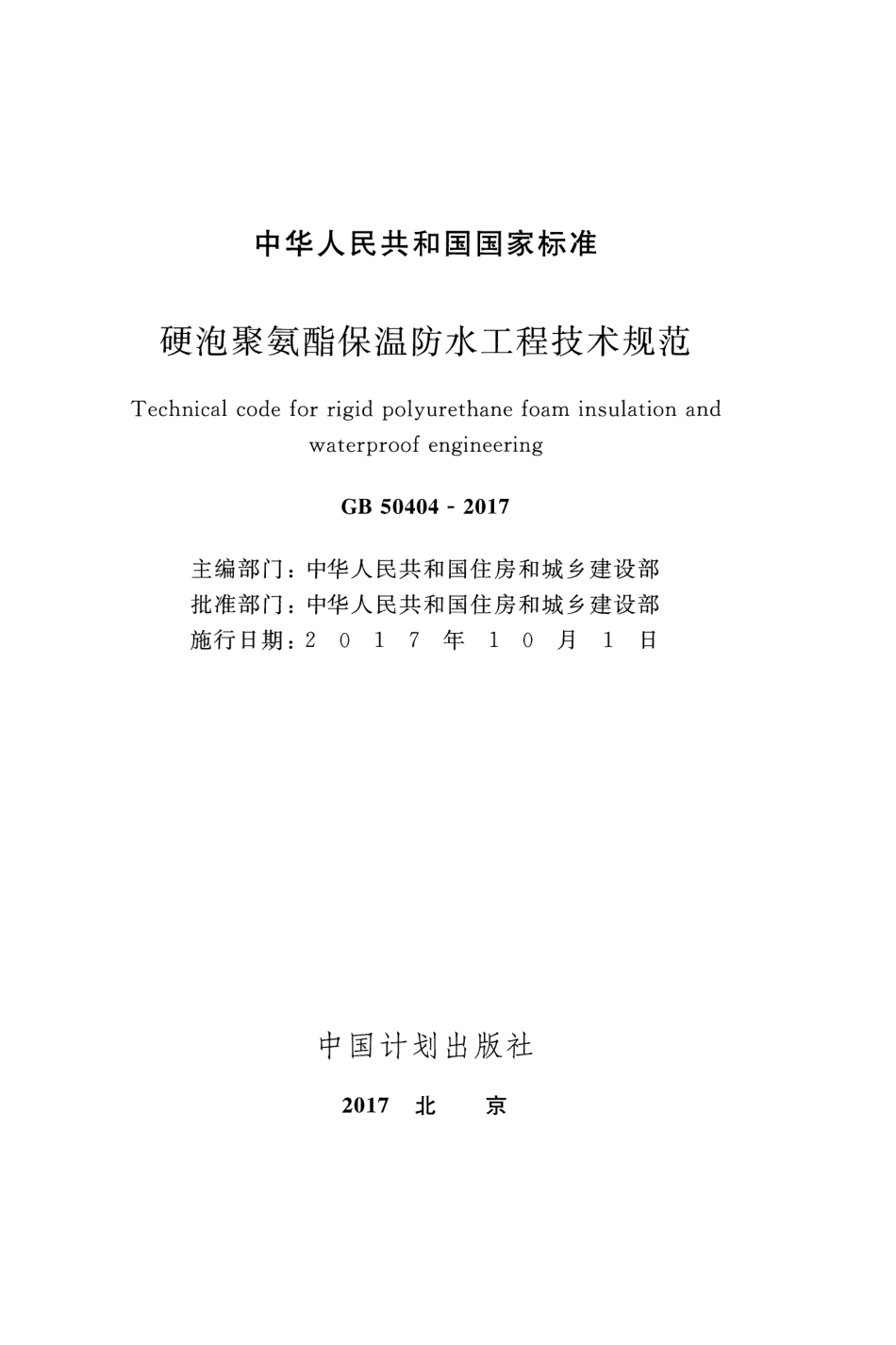

UDC 中华人民共和国国家标准 p GB 50404-2017 硬泡聚氨醋保温防水工程技术规范Technical code for rigid polyurethane foam insulation and waterproof engineering 2017-02-21发布2017-10-01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准硬泡聚氨醋保温防水工程技术规范Technical code for rigid polyurethane foam insulation and waterproof engineering GB 50404-2017 主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：20 1 7 年1 0 月1 日中国计划出版社2017北京中华人民共和国住房和城乡建设部公告第1482号住房城乡建设部关于发布国家标准硬泡聚氨醋保温防水工程技术规范的公告现批准硬泡聚氨醋保温防水工程技术规范为国家标准，编号为GB50404一2017，自2017年10月1日起实施。其中，第3.0.14、3.0.15条为强制性条文，必须严格执行。原国家标准硬泡聚氨醋保温防水工程技术规范GB504042007同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2017年2月21日前言根据住房城乡建设部关于印发（2011年工程建设标准规范制订、修订计划的通知（建标201117号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规范。本规范共分5章和3个附录，主要技术内容包括：总则、术语、基本规定、屋面工程、外墙外保温工程等。本次修订的主要技术内容是：1.增加硬泡聚氨醋燃烧性能等级；增加硬泡聚氨醋屋面、外墙外保温工程应符合现行国家标准建筑设计防火规范GB50016 的规定；增加硬泡聚氨醋保温防水工程施工现场防火管理的规定。2.调整屋面用喷涂硬泡聚氨醋、抗裂聚合物水泥砂浆物理性能的部分指标以及试验方法。3.修改喷涂硬泡聚氨醋屋面构造层次。4.增加硬泡聚氨醋屋面对屋面坡度质量验收的规定。5.增加硬泡聚氨醋外墙外保温工程应符合现行国家标准建筑节能工程施工质量验收规范GB50411的规定。6.调整外墙用喷涂硬泡聚氨醋、硬泡聚氨醋板、胶粘剂、抹面胶浆、玻纤网布的物理性能部分指标以及试验方法。7.增加用于硬泡聚氨醋外墙外保温工程的界面剂、找平浆料物理性能指标和试验方法。8.调整硬泡聚氨醋外墙外保温系统性能要求和试验方法。9.修改喷涂硬泡聚氨醋外墙外保温系统构造要求。10.增加穿墙管洞口的保温构造要求。11.增加喷涂硬泡聚氨醋外墙保温层表面平整度的验收规定。1 12.修改胶粘剂（抹面胶浆）拉伸粘结强度试验方法中试验条件（耐水后）的规定。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释，由烟台同化防水保温工程有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送烟台同化防水保温工程有限公司（地址：山东省烟台市福山高新技术产业区永达街591号；邮政编码：265500）。本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：烟台同化防水保温工程有限公司济南四建（集团）有限责任公司参编单位：中国建筑科学研究院济南大学山东省建筑科学研究院中国聚氨醋工业协会异氨酸醋专业委员会公安部四川消防研究所中国建筑防水协会山东省公安消防总队北京住总集团有限责任公司北京市建筑工程研究院有限责任公司万华化学集团股份有限公司巴斯夫聚氨醋特种产品（中国）有限公司拜耳材料科技（中国）有限公司三利防水保温工程有限公司上海华峰普恩聚氨醋有限公司山东联创节能新材料股份有限公司主要起草人：王建武陈欣然刘俊岩朱春玲张波赵吉刚赵成刚钱选青叶林标李建波邢庆毅董新明尚华胜辛波沈相斌 2 王嘉琪姜涛唐志勇李洪国任锋郑广彬宫文晋曹士才宋万坤主要审查人：霍瑞琴焦安亮冯金秋王庆生季广其方展和鲍宇清孙济生李东毅曹力强李忠卫 3 目次1总则（1)2术语3 基本规定(4)4 屋面工程4.1 一般规定4.2 材料性能4.3 设计4.4 细部构造4.5 施工4.6 验收5 外墙外保温工程5.1 一般规定5.2 材料及系统性能5.3 设计5.4 细部构造5.5 施工5.6 验收附录A硬泡聚氨醋不透水性试验方法（28)附录B喷涂硬泡聚氨醋现场拉伸粘结强度试验方法（30)附录C硬泡聚氨醋板垂直于板面方向的抗拉强度试验方法本规范用词说明引用标准名录附：条文说明 1 Contents 1 General provisions(1)Z Terms(2)3 Basic requirements(4)4 Insulation and waterproof engineering for roof(7)4.1 General reqmrements(7)4.2 Material performance(7)4.3 Design.(8)4.4 Detailed structures(10)4.5 Construction(12)4.6 Acceptance.(13)5 Exterior wall external insulation engineering(16)5.1 General reqmrements(16)5.2 Material and system performance(16)5.3 Design(20)5.4 Detailed structures(22)5.5 Construct10n(24)5.6 Acceptance(25)Appe口dixA Test method for watertightness of rigid polyurethan巳foam(28)Appendix B Test method for pullout adhesive strength of spray rigid polyurethane foam 门0)Appendix C Test method for pullout strength vertical to plane of polyurethane 2 foam panel(32)Explanation of wording in th巳specification（34)List of quoted standards(35)Addition:Explanation of word in the specification(37)3 1总则1.0.1 为保证硬泡聚氨醋保温防水工程的质量，做到技术先进、安全适用、经济合理，制定本规范。1.0.2 本规范适用于硬泡聚氨醋屋面保温防水工程、外墙外保温工程的设计、施工和质量验收。1.0.3 硬泡聚氨醋保温防水工程除应符合本规范外，尚应符合国家现行有关标准的规定。1 2术语2.0.1 硬泡聚氨醋rigid polyurethane foam 采用异氨酸醋、多元醇及发泡剂等添加剂，经反应形成的硬质泡沫体。本规范中按其材料（产品）的成型工艺分为喷涂硬泡聚氨醋和硬泡聚氨醋板。2.0.2 喷涂硬泡聚氨醋spraying rig.id polyurethane foam 现场使用专用喷涂设备在屋面或外墙基层上连续多遍喷涂发泡聚氨醋后形成的元接缝硬质泡沫体。2.0.3 硬泡聚氨醋保温防水层insulation and waterproof layer of rigid polyurethane foam 屋面上喷涂硬泡聚氨醋形成高闭孔率、具有保温防水一体化功能的构造层。2.0.4 硬泡聚氨醋复合保温防水层composite insulation and waterproof layer with rigid polyurethane foam 屋面上喷涂硬泡聚氨醋，再在其上刮抹抗裂聚合物水泥砂浆形成的具有保温防水功能的构造层。2.0.5 硬泡聚氨醋板prefabricated rigid polyurethane foam panel 在专用生产线上制作的以硬泡聚氨醋为芯材，并具有界面层的保温板材。2.o.6 抗裂聚合物水泥砂浆anti-crack polymer modified ce-红ientmortar 由高分子聚合物与水泥、中细砂、辅料等混合，并掺入增强纤维，固化后具有抗裂性能的浆料。2.0.7 浆料找平层slurry leveling coating 用于控制外墙喷涂硬泡聚氨醋外保温层表面平整度的构造层。浆料一般由高分子聚合物、水泥、砂、轻骨料等材料配制而成。2.0.8 硬泡聚氨醋外墙外保温系统exterior wall external insulation system of rigid polyurethane foam 以喷涂硬泡聚氨醋或硬泡聚氨醋板为保温层，采用粘结方式与基层墙体固定的外墙外表面非承重保温构造总称，系统还包括必要时采用的胶粘剂、界面砂浆、找平浆料、玻纤网、锚栓等。喷涂硬泡聚氨醋外墙外保温系统由现喷硬泡聚氨醋保温层、界面层、浆料找平层、玻纤网增强抹面层组成；硬泡聚氨醋板外墙外保温系统由胶粘剂粘结层、硬泡聚氨醋板保温层、玻纤网增强抹面层组成。3 3基本规定3.0.1 有冬季保温和夏季隔热要求的建筑，当采用硬泡聚氨醋保温时，其屋面和外墙的热工性能应符合现行国家标准民用建筑热工设计规范GB50176及相关规范的规定。3.0.2 硬泡聚氨醋保温防水工程，喷涂硬泡聚氨醋和硬泡聚氨酣板的燃烧性能等级不得低于B2级，并应符合现行国家标准建筑设计防火规范GB50016的有关规定。3.0.3 喷涂硬泡聚氨醋按其材料物理性能分为I型、H型、田型3种类型，各类型喷涂硬泡聚氨醋的适用范围宜符合下列要求：I型：用于屋面和外墙保温层；H型：用于屋面复合保温防水层；皿型：用于屋面保温防水层。3.0.4 硬泡聚氨醋保温防水工程设计应根据工程特点、地区自然条件和使用功能要求等具体情况，按材料（产品）的不同类型对屋面及外墙工程的保温防水构造绘制细部构造详图。3.0.5 喷涂硬泡聚氨醋保温防水工程施工前施工单位应编制硬泡聚氨醋工程的专项施工方案，由专业队伍进行施工；作业人员上岗前应进行专门培训，施工前应由技术人员进行技术交底。3.0.6 硬泡聚氨醋保温防水工程施工前应进行图纸会审，掌握施工图中的细部构造及有关技术要求；施工单位应编制硬泡聚氨醋工程的专项施工方案，应由技术人员进行技术交底。3.0.7 硬泡聚氨醋保温防水工程所采用的材料进场检验应符合下列要求：1 应有产品合格证书和性能检测报告，材料的品种、规格、性能指标等应符合国家现行标准及设计的要求；4 2 应按规定抽样复验，提供试验报告，严禁在工程中使用不合格的材料；3 硬泡聚氨醋及其主要配套辅助材料的检测除应符合有关标准规定外，尚应符合本规植附录A附录C的规定。3.0.8 喷涂硬泡聚氨醋的施工环境温度不宜低于10；风力不宜大于三级；喷涂I型、E型硬泡聚氨醋施工时，空气相对湿度宜小于85%，喷涂皿型硬泡聚氨醋施工时，空气相对温度宜小于65%；严禁在雨天、雪天施工，当施工中途下雨、下雪时作业面应采取遮盖措施。3.0.9 喷涂硬泡聚氨醋施工时，应对作业面外易受飞散物料污染的部位采取遮挡措施。3.0.10 硬泡聚氨醋保温防水工程施工中，应进行过程控制和质量检查，并有完整的检查记录。每道工序完成后，应经检查验收合格后方可进行下道工序的施工，并采取保护措施。3.0.11 硬泡聚氨醋保温防水工程施工现场防火安全管理应符合现行国家标准建设工程施工现场消防安全技术规范GB50720 的规定；施工单位应建立施工现场消防安全责任制度，确定消防安全负责人。加强对施工人员的消防教育培训，落实动火、用电、易燃可燃材料等消防管理制度和操作规程。3.0.12 喷涂硬泡聚氨醋的原材料应密封包装，在贮运过程中严禁烟火，注意通风、干燥
