GB50205-2001国标 钢结构施工与质量.pdf

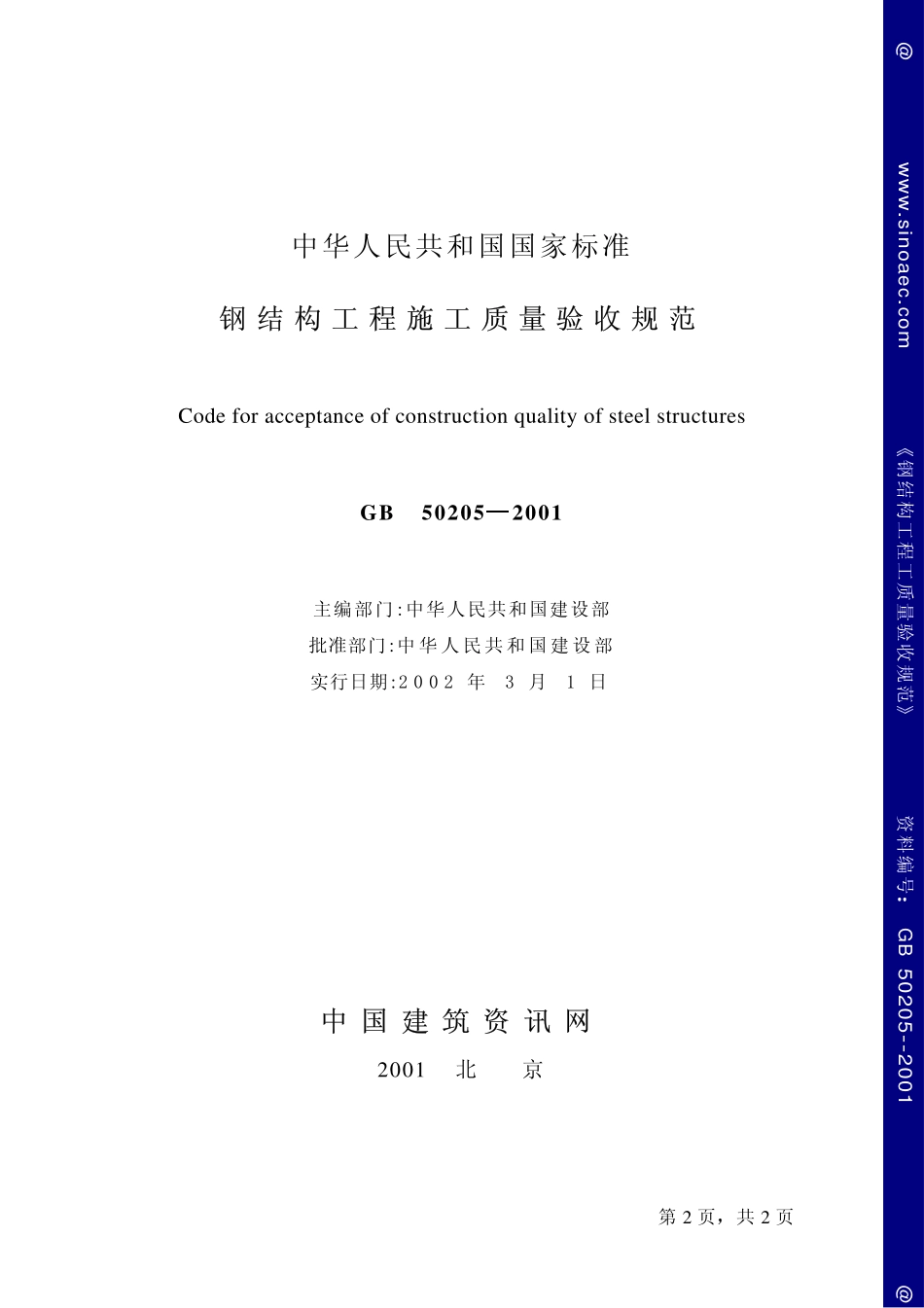

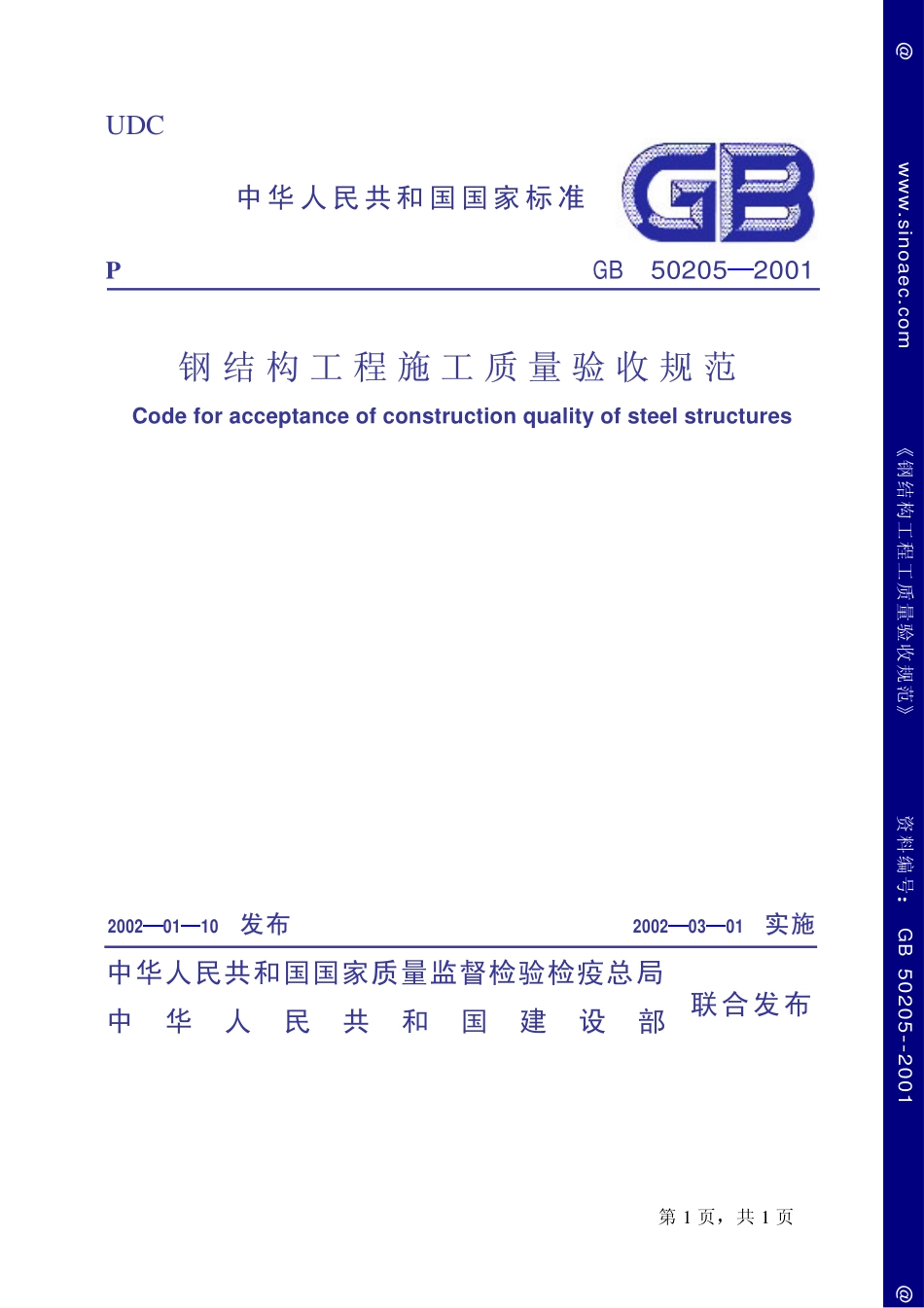

第 1 页共 1 页 钢结构工程工质量验收规范 资料编号 GB 50205-2001 UDC 中华人民共和国国家标准 P GB 502052001 钢 结 构 工 程 施 工 质 量 验 收 规 范钢 结 构 工 程 施 工 质 量 验 收 规 范 Code for acceptance of construction quality of steel structures 20020110 发布 发布 20020301 实施实施 中华人民共和国国家质量监督检验检疫总局 中华人民共和国建设部 联合发布 第 2 页共 2 页 钢结构工程工质量验收规范 资料编号 GB 50205-2001 中华人民共和国国家标准 钢 结 构 工 程 施 工 质 量 验 收 规 范钢 结 构 工 程 施 工 质 量 验 收 规 范 Code for acceptance of construction quality of steel structures GB 502052001 主编部门:中华人民共和国建设部 批准部门:中华人民共和国建设部 实行日期:2 0 0 2 年3 月1 日 中 国 建 筑 资 讯 网中 国 建 筑 资 讯 网 2001 北 京 第 3 页共 3 页 钢结构工程工质量验收规范 资料编号 GB 50205-2001 关于发布国家标准 钢结构工程施工质量验收规范的通知 建标200211 号 根据我部关于印发二至二一年度工程建设国家标准制订修订计划的通知(建标200187 号)的要求由冶金工业部建筑研究总院会同有关单位共同修订的钢结构工程施工质量验收规范经有关部门会审批准为国家标准编号为 GB502052001 自 2002 年 3 月 1 日起施行 其中 4.2.1 4.3.1 4.4.1 5.2.25.2.46.3.18.3.110.3.411.3.512.3.414.2.214.3.3 为强制性条文必须严格执行原钢结构工程施工及验收规范GB5020595 和钢结构工程质量检验评定标准GB5022195 同时废止 本规范由建设部负责管理和对强制性条文的解释冶金工业部建筑研究总院负责具体技术内容的解释建设部标准定额研究所组织中国计划出版社出版发行 中华人民共和国建设部 二二年一月十日 第 4 页共 4 页 钢结构工程工质量验收规范 资料编号 GB 50205-2001 前前 言言 本规范是根据中华人民共和国建设部建标200187 号文关于印发二至二一年度工程建设国家标准制定修订计划的通知的要求由冶金工业部建筑研究总院会同有关单位共同对原钢结构工程施工及验收规范GB 5020595和钢结构工程质量检验评定标准GB 5022195 修订而成的 在修订过程中编制组进行了广泛的调查研究总结了我国钢结构工程施工质量验收的实践经验按照验评分离强化验收完善手段过程控制的指导方针以现行国家标准建筑工程施工质量验收统一标准GB 50300 为基础进行全面修改并以多种方式广泛征求了有关单位和专家的意见对主要问题进行了反复修改最后经审查定稿 本规范共分 15 章包括总则术语符号基本规定原材料及成品进场焊接工程紧固件连接工程钢零件及钢部件加工工程钢构件组装工程钢构件预拼装工程单层钢结构安装工程多层及高层钢结构安装工程钢网架结构安装工程压型金属板工程钢结构涂装工程钢结构分部工程竣工验收以及 9 个附录将钢结构工程原则上分成 10 个分项工程每一个分项工程单独成章原材料及成品进场虽不是分项工程但将其单独列章是为了强调和强化原材料及成品进场准入从源头上把好质量关钢结构分部工程竣工验收单独列章是为了更好地便于质量验收工作的操作 本规范将来可能需要进行局部修订有关局部修订的信息和条文内容将刊登在工程建设标准化杂志上 本规范以黑体字标志的条文为强制性条文 为了提高规范质量请各单位在执行本规范的过程中注意总结经验积累资料随时将有关的意见和建议反馈给冶金工业部建筑研究总院(北京市海淀区西土城路 33 号邮政编码 100088)以供今后修订时参考 本规范主编单位参编单位和主要起草人:主编单位主编单位:冶金工业部建筑研究总院 参编单位参编单位:武钢金属结构有限责任公司 北京钢铁设计研究总院 中国京冶建设工程承包公司 第 5 页共 5 页 钢结构工程工质量验收规范 资料编号 GB 50205-2001 北京市远达建设监理有限责任公司 中建三局深圳建升和钢结构建筑安装工程有限公司 北京市机械施工公司 浙江杭萧钢构股份有限公司 中建一局钢结构工程有限公司 山东诸城高强度紧固件股份有限公司 浙江精工钢结构有限公司 喜利得(中国)有限公司 主要起草人主要起草人:侯兆欣 何奋韬 于之绰 王文涛 何乔生 贺贤娟 路克宽 刘景凤 史 进 鲍广 陈国津 尹敏达 马乃广 李海峰 钱卫军 第 6 页共 6 页 钢结构工程工质量验收规范 资料编号 GB 50205-2001 目目 次次 1 总 则.9 2 术语符号.10 2.1 术 语.10 2.2 符 号.11 3 基本规定.12 4 原材料及成品进场.14 4.1 一般规定.14 4.2 钢 材.14 4.3 焊 接 材 料.15 4.4 连接用紧固标准件.15 4.5 焊 接 球.16 4.6 螺 栓 球.17 4.7 封板锥头和套筒.18 4.8 金属压型板.18 4.9 涂装材料.18 4.10 其他.19 5 钢结构焊接工程.20 5.1 一 般 规 定.20 5.2 钢构件焊接工程.20 5.3 焊钉(栓钉)焊接工程.22 6 紧固件连接工程.24 6.1 一 般 规 定.24 6.2 普通紧固件连接.24 6.3 高强度螺栓连接.24 7 钢零件及钢部件加工工程.27 7.1 一 般 规 定.27 7.2 切 割.27 7.3 矫正和成型.28 第 7 页共 7 页 钢结构工程工质量验收规范 资料编号 GB 50205-2001 7.3 矫正和成型.28 7.4 边 缘 加 工.31 7.5 管球加工.32 7.6 制 孔.33 8 钢构件组装工程.36 8.1 一 般 规 定.36 8.2 焊接 H 型钢.36 8.3 组 装.36 8.4 端部铣平及安装焊缝坡口.37 8.5 钢构件外形尺寸.37 9 钢构件预拼装工程.39 9.1 一 般 规 定.39 9.2 预 拼 装.39 10 单层钢结构安装工程.40 10.1 一 般 规 定.40 10.2 基础和支承面.40 10.3 安装和校正.42 11 多层及高层钢结构安装工程.46 11.1 一般规定.46 11.2 基础和支承面.46 11.3 安装和校正.48 12 钢网架结构安装工程.52 12.1 一 般 规 定.52 12.2 支承面顶板和支承垫块.52 12.3 总拼与安装.53 13 压型金属板工程.56 13.1 一 般 规 定.56 13.2 压型金属板制作.56 13.3 压型金属板安装.57 14 钢结构涂装工程.59 14.1 一 般 规 定.59 第 8 页共 8 页 钢结构工程工质量验收规范 资料编号 GB 50205-2001 14.2 钢结构防腐涂料涂装.59 14.3 钢结构防火涂料涂装.60 15 钢结构分部工程竣工验收.62 附录 A 焊缝外观质量标准及尺寸允许偏差.64 附录 B 紧固件连接工程检验项目.66 附录 C 钢构件组装的允许偏差.71 附录 D 钢构件预拼装的允许偏差.81 附录 E 钢结构安装的允许偏差.82 附录 F 钢结构防火涂料涂层厚度测定方法.88 附录 G 钢结构工程有关安全及功能的检验和见证检测项目.90 附录 H 钢结构工程有关观感质量检查项目.91 附录 J 钢结构分项工程检验批质量验收记录表.92 本规范用词说明.106 第 9 页共 9 页 钢结构工程工质量验收规范 资料编号 GB 50205-2001 1 总 总 则则 1.0.1 为加强建筑工程质量管理统一钢结构工程施工质量的验收保证钢结构工程质量制定本规范 1.0.2 本规范适用于建筑工程的单层多层高层以及网架压型金属板等钢结构工程施工质量的验收 1.0.3 钢结构工程施工中采用的工程技术文件承包合同文件对施工质量验收的要求不得低于本规范的规定 1.0.4 本规范应与现行国家标准建筑工程施工质量验收统一标准GB50300 配套使用 1.0.5 钢结构工程施工质量的验收除应执行本规范的规定外尚应符合国家现行有关标准的规定 第 10 页共 10 页 钢结构工程工质量验收规范 资料编号 GB 50205-2001 2 术语 术语符号符号 2.1 术 术 语语 2.1.1 零件 part 组成部件或构件的最小单元如节点板翼缘板等 2.1.2 部件 component 由若干零件组成的单元如焊接 H 型钢牛腿等 2.1.3 构件 element 由零件或由零件和部件组成的钢结构基本单元如梁柱支撑等 2.1.4 小拼单元 the smallest assembled rigid unit 钢网架结构安装工程中除散件之外的最小安装单元一般分平面桁架和锥体两种类型 2.1.5 中拼单元 intermediate assembled structure 钢网架结构安装工程中由散件和小拼单元组成的安装单元一般分条状和块状两种类型 2.1.6 高强度螺栓连接副 set of high strength bolt 高强度螺栓和与之配套的螺母垫圈的总称 2.1.7 抗滑移系数 slip coefficent of faying surface 高强度螺栓连接中使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值 2.1.8 预拼装 test assembling 为检验构件是否满足安装质量要求而进行的拼装 2.1.9 空间刚度单元 space rigid unit 由构件构成的基本的稳定空间体系 2.1.10 焊钉(栓钉)焊接 stud welding 将焊钉(栓钉)一端与板件(或管件)表面接触通电引弧待接触面熔化后给焊钉(栓钉)一定压力完成焊接的方法 2.1.11 环境温度 ambient temperature 制作或安装时现场的温度 第 11 页共 11 页 钢结构工程工质量验收规范 资料编号 GB 50205-2001 2.2 符 符 号号 2.2.1 作用及作用效应 P高强度螺栓设计预拉力 P高强度螺栓预拉力的损失值 I高强度螺栓检查扭矩 Tc高强度螺栓终拧扭矩 To高强度螺栓初拧扭矩 2.2.2 几何参数 a间距 b 宽度或板的自由外伸宽度 d直径 e 偏心距 f挠度弯曲矢高 H柱高度 Hi各楼层高度 h截面高度 he角焊缝计算厚度 l长度跨度 Ra轮廓算术平均偏差(表面粗糙度参数)r半径 t板壁的厚度 增量 2.2.3 其他 K系数 第 12 页共 12 页 钢结构工程工质量验收规范 资料编号 GB 50205-2001 3 基本规定 基本规定 3.0.1 钢结构工程施工单位应具备相应的钢结构工程施工资质施工现场质量管理应有相应的施工技术标准质量管理体系质量控制及检验制度施工现场应有经项目技术负责人审批的施工组织设计施工方案等技术文件 3.0.2 钢结构工程施工质量的验收必须采用经计量检定校准合格的计量器具 3.0.3 钢结构工程应按下列规定进行施工质量控制:1 采用的原材料及成品应进行进场验收凡涉及安全功能的原材料及成品应按本规范规定进行复验并应经监理工程师(建设单位技术负责人)见证取样送样 2 各工序应按施工技术标准进行质量控制每道工序完成后应进行检查 3 相关各专业工种之间应进行交接检验并经监理工程师(建设单位技术负责人)检查认可 3.0.4 钢结构工程施工质量验收应在施工单位自检基础上按照检验批分项工程分部(子分部)工程进行钢结构分部(子分部)工程中分项工程划分应按照现行国家标准建筑工程施工质量验收统一标准GB 50300 的规定执行钢结构分项工程应有一个或若干检验批组成各分项工程检验批应按本规范的规定
