JCT2129-2012 电致液晶夹层调光玻璃.pdf

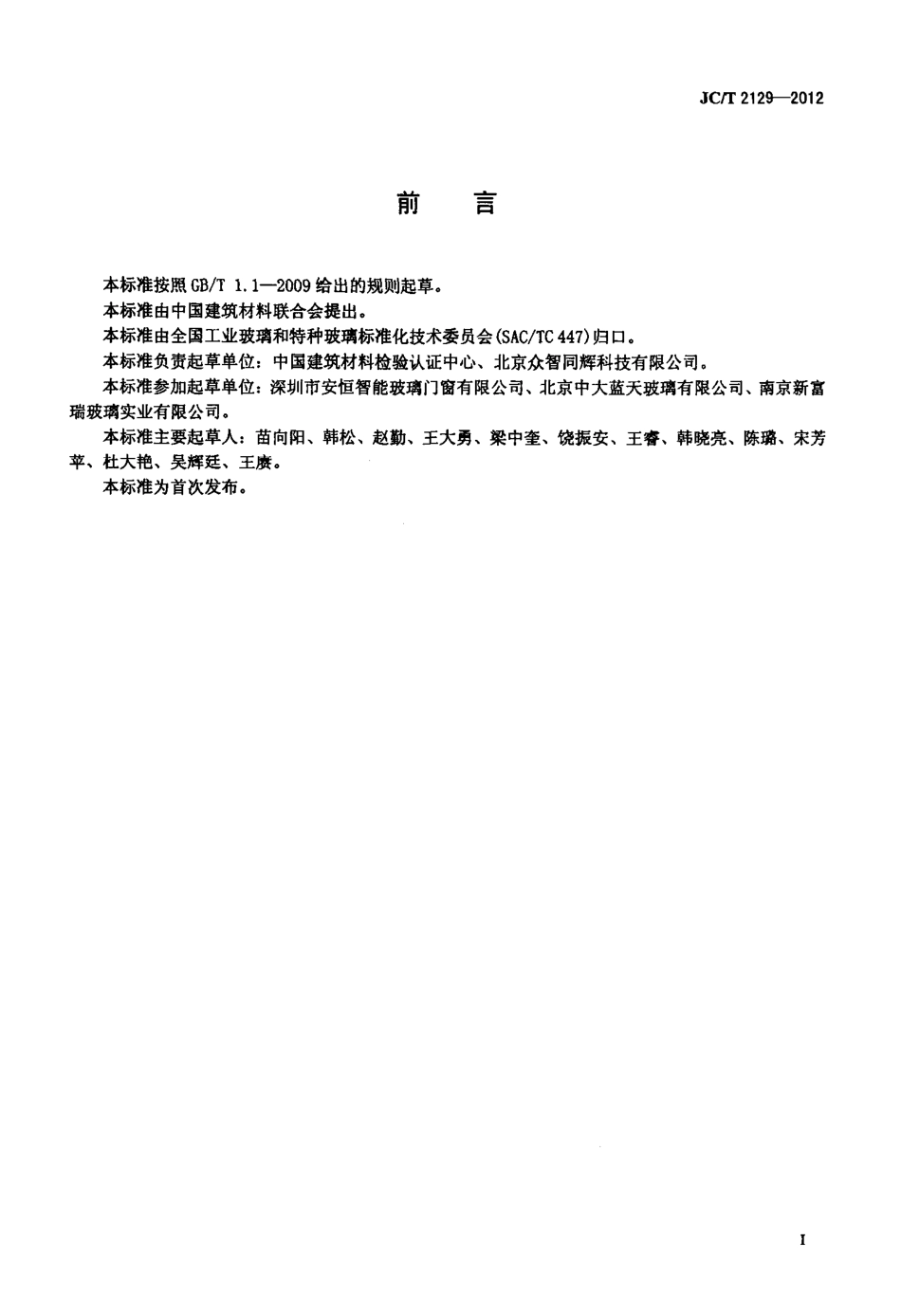

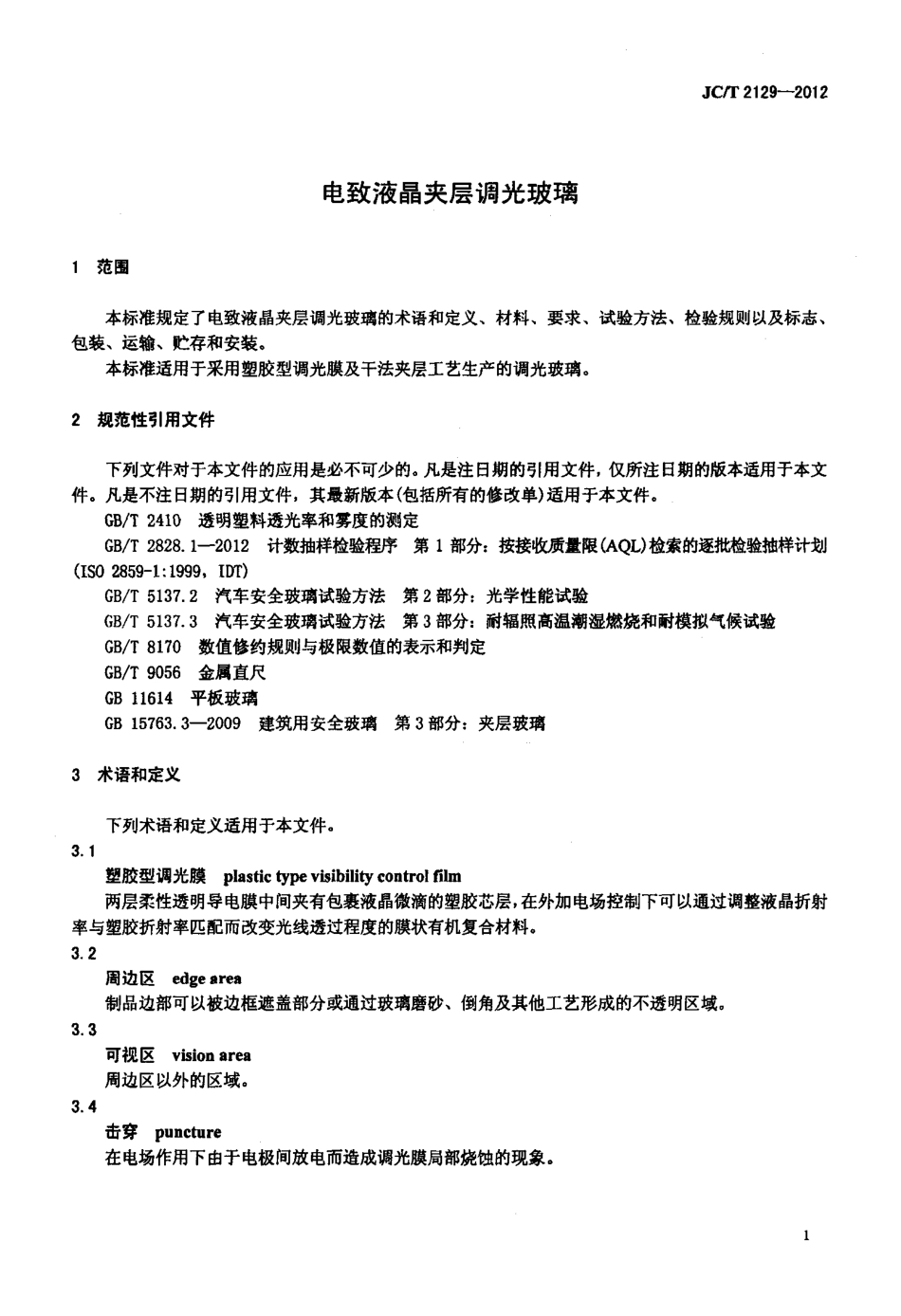

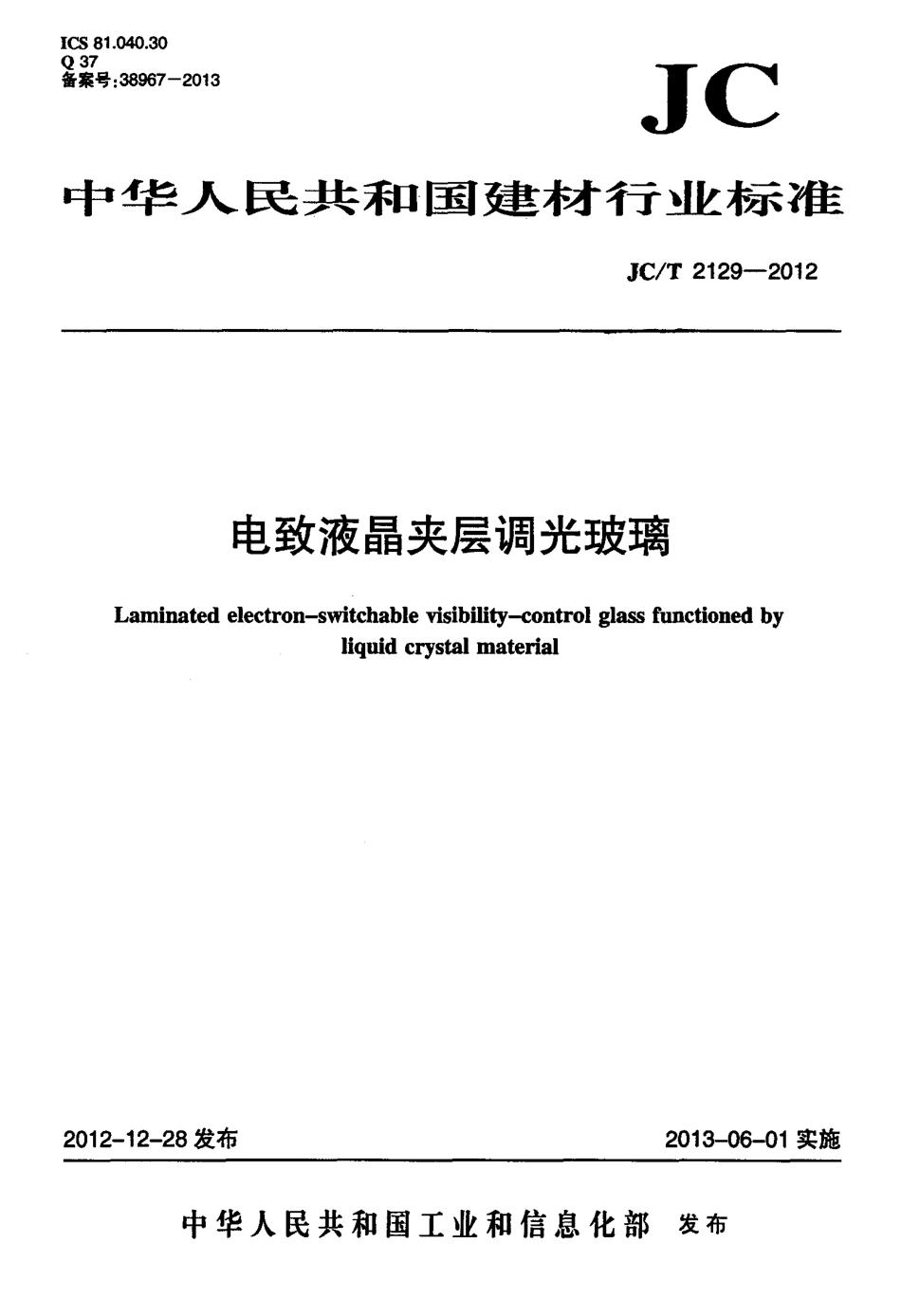

l C S8 1 0 4 0 3 0Q3 7备案号：3 8 9 6 7-2 0 1 3JC中华人民共和国建材行业标准l c，T2 1 2 9-2 0 1 2电致液晶夹层调光玻璃L a m i n a t e de l e c t r o n-s w i t c h a b l ev i s i b i l i t y-c o n t r o lg l a s sf u n c t i o n e db yl i q u i dc r y s t a lm a t e r i a l2 0 1 2 1 2-2 8 发布2 0 13 0 6 0 1 实施中华人民共和国工业和信息化部发布刖吾J C，r2 1 2 9 _ 一2 0 1 2本标准按照G B T1 1 2 0 0 9 给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国工业玻璃和特种玻璃标准化技术委员会(S A C T c4 4 7)归口。本标准负责起草单位：中国建筑材料检验认证中心、北京众智同辉科技有限公司。本标准参加起草单位：深圳市安恒智能玻璃门窗有限公司、北京中大蓝天玻璃有限公司、南京新富瑞玻璃实业有限公司。本标准主要起草人：苗向阳、韩松、赵勤、王大勇、梁中奎、饶振安、王容、韩晓亮、陈璐、宋芳苹、杜大艳、吴辉廷、王赓。本标准为首次发布。1 范围电致液晶夹层调光玻璃J C，r2 1 2 9 _ 2 0 1 2本标准规定了电致液晶夹层调光玻璃的术语和定义、材料、要求、试验方法、检验规则以及标志、包装、运输、贮存和安装。本标准适用于采用塑胶型调光膜及干法夹层工艺生产的调光玻璃。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B T2 4 1 0 透明塑料透光率和雾度的测定G B T2 8 2 8 1 2 0 1 2 计数抽样检验程序第1 部分：按接收质量限(A Q L)检索的逐批检验抽样计划(I S O2 8 5 9-1：1 9 9 9，I D T)G B T5 1 3 7 2 汽车安全玻璃试验方法第2 部分：光学性能试验G B T5 1 3 7 3 汽车安全玻璃试验方法第3 部分：耐辐照高温潮湿燃烧和耐模拟气候试验G B T8 1 7 0 数值修约规则与极限数值的表示和判定G B T9 0 5 6 金属直尺G B1 1 6 1 4 平板玻璃G B1 5 7 6 3 3 2 0 0 9 建筑用安全玻璃第3 部分：夹层玻璃3 术语和定义下列术语和定义适用于本文件。3 1塑胶型调光膜p l a s t i ct y p ev i s i b i l i t yc o n t r o lf i l m两层柔性透明导电膜中间夹有包裹液晶微滴的塑胶芯层，在外加电场控制下可以通过调整液晶折射率与塑胶折射率匹配而改变光线透过程度的膜状有机复合材料。3 2周边区e d g ea r e a制品边部可以被边框遮盖部分或通过玻璃磨砂、倒角及其他工艺形成的不透明区域。3 3可视区v i s i o na r e a周边区以外的区域。3 4击穿p u n c t u r e在电场作用下由于电极间放电而造成调光膜局部烧蚀的现象。363 831 0脱胶d e l a m i n a t e d玻璃或调光膜与胶片不粘结或分离的现象开腔e l e c t r o d ed e t a c h m e n t调光膜中液晶一塑胶芯层与表层电极不粘结或分离的现象亮边t r a n s p a r e n te d g e n 件a在可视区周边，由于调光膜缺失或失效造成制品在断电情况下仍可透视的区域裂口v e n t s从玻璃边部向中间延伸的尖锐线状裂缝或裂纹皱癌“e _ s 幅由胶片折叠引起的夹层后可见的光学变形条纹s t r e a k sd u e t o i n t e r l a y e r i n h o m o g e n e i t y由于胶片的不均匀缺陷引起的夹层后可见的光学变形。爆边c h i p玻璃边缘表面剥落形成的贝壳状缺损。4 材料电致液晶夹层调光玻璃由玻璃、胶片及调光膜组合构成。所采用的材料均应满足相应的国家标准行业标准、相关技术条件或订货文件要求。5 要求51 总则电致液晶夹层谓光玻璃的性能要求及其试验方法应符合表1 相应条款的规定。裹1电致液晶夹屡调光玻璃主要性能要求殛其试验方法名称技术要求试验方法外观质量尺寸偏差弯曲度可见光透射比募度地蜂，n m耐热性表“续)名称拄术要隶试验方法耐寒性耐湿性耐辐臆性落璋冲击珊离性能纛弹袋冲击性能开关次撤52 外观质量电致液晶夹层调光玻璃的外观质量应符合裹2 的规定表2 电致液晶夹屡调光玻璃外观质量要求IlIIIIl_ a r m w r 一一 j j 口_ 1 w。_ _ 一越lil氍H珏_ 4 j d 缯j?；一词kn，棚门甜：“j M 口鬣爱砸j：0“，E 沛J C，r2 1 2 9-2 0 1 25 3 尺寸偏差电致液晶夹层调光玻璃尺寸偏差应符合表3 的规定。表3 电致液晶夹层调光玻璃尺寸偏差项目要求+3 5 m长度与宽度允许偏差一2 0 m不能超过构成调光玻璃的原片玻璃厚度允许偏差和中间层材料厚度允许偏差总和。原厚度允许偏差片玻璃厚度允许偏差按G B1 1 6 1 4 的规定；中间层总厚度 2 姗时其厚度允许偏差为0 2 衄。叠差 2 0 m对角线差 4 0 眦I5 4 弯曲度平面电致液晶夹层调光玻璃的弯曲度，弓形时应不超过0 3，波形时应不超过0 2。5 5 可见光透射比电致液晶夹层调光玻璃在通电状态下可见光透射比应不小于6 5，在断电状态下可见光透射比应不大于5。5 6 雾度电致液晶夹层调光玻璃在通电状态下雾度应不大于1 0，在断电状态下雾度应不小于9 5。5 7 绝缘电阻电致液晶夹层调光玻璃的绝缘电阻值应不小于5 0 M i l；长期应用于潮湿或容易接触水的环境下的电致液晶夹层调光玻璃，其驱动电压峰值不应超过4 2 4V。5 8 耐热性试验后允许试样存在裂口，超出边部或裂口1 3 咖部分不应产生气泡或其他缺陷，且试验前后试样通电状态下可见光透射比相对变化率应不大于7。5 9 耐寒性试验后试样外观质量应无变化，且试验前后试样通电状态下可见光透射比相对变化率应不大于7。5 1 0 耐湿性试验后试样超出边部1 5 m 部分不应产生气泡或其他缺陷，且试验前后试样通电状态下可见光透射比相对变化率应不大于7。5 1 1 耐辐照性试验后试样不可产生显著变色、气泡或其他缺陷，且试验前后试样通电状态下可见光透射比相对变化率应不大于7。4J C 厂r2 1 2 9 2 0 1 25 1 2 落球冲击剥离性能试验后胶片不得断裂或暴露。5 1 3 霰弹袋冲击性能应用于有人身冲击安全要求环境的电致液晶夹层调光玻璃应进行本试验。在每一冲击高度试验后试样均应未破坏和或安全破坏。破坏时试样同时符合下列要求为安全破坏：a)破坏时允许出现裂缝或开口，但不允许出现使直径为7 6 m m 的球在2 5 N 力作用下通过的裂缝或开口；b)冲击后试样出现碎片剥离时，称量冲击后3r a i n 内从试样上剥离下的碎片。碎片总质量不得超过相当于1 0 0a m 2 试样的质量，最大剥离碎片质量应小于4 4c m 2 面积试样的质量。I I 一1 类玻璃：三组试样在冲击高度分别为3 0 0 删、7 5 0m m 和12 0 0 衄时，冲击后全部试样未破坏和或安全破坏。I I 一2 类玻璃：二组试样在冲击高度分别为3 0 0 m 和7 5 0 m 时，冲击后试样未破坏和或安全破坏；另一组试样在冲击高度为12 0 0m I 时，任何试样非安全破坏。类玻璃：一组试样在冲击高度为3 0 0 r a m 时，冲击后试样未破坏和或安全破坏；另一组试样在冲击高度为7 5 0i n t o 时，任何试样非安全破坏。5 1 4 开关次数试验后试样不可产生显著变色、气泡或其他缺陷，且试验前后试样通电状态下可见光透射比相对变化率应不大于7。6 试验方法6 1 试验条件除特殊规定外，试验均应在下列条件下进行a)温度：(2 0 _+5)；b)气压：8 6 0 1 旷P a 1 0 6 X i 0 5P a：c)相对湿度：4 0 肛8 0。6 2 外观质量以制品为试样。在通电情况下检验电致液晶夹层调光玻璃的外观质量。在较好的自然光或散射光照背景条件下，试样垂真放置，视线垂直玻璃，在距试样1m 处进行观察。点状缺陷尺寸和线状缺陷宽度用放大1 0 倍、精度0 1m 的读数显微镜测定。线状缺陷长度使用符合G B T9 0 5 6 金属直尺或具有同等以上精度的量具测量。目视检查并记录爆边、裂口、脱胶、开胶、亮边、击穿点、皱痕和条纹。6 3 尺寸偏差长度、宽度及对角线差用最小刻度为1 姗的钢卷尺或钢直尺测量：厚度用精度为0 0 1m i l l 的外径千分尺或具有相同精度的仪器，在玻璃四边中点测量；叠差用最小刻度为0 51 1 1 1 1 1 的金属直尺沿玻璃周边测量。5J C r2 1 2 9-2 0 1 26 4 弯曲度将试样在标准试验条件下放置4h 以上，测量时将试样垂直立放。并在其长边下方的1 4 处垫上2块垫块。用一直尺或金属线水平紧贴制品的两边或对角线方向。用塞尺测量直线边与玻璃之间的间隙，并以弧的高度与弦的长度之比的百分率来表示弓形时的弯曲度。进行局部波形测量时，用一直尺或金属线进行测量，测量长度3 0 0m。用塞尺测得波谷或波峰的高，并除以3 0 0m 后的百分率表示波形的弯曲度，如图1 所示。功上3说明：l 被形变形；2 3 0 0 m：3 玻璃边长或对角线长；4 弓形变形。图1弓形和波形弯曲度示意图6 5 可见光透射比6 5 1 试样和测试方法试样规格为1 0 0m 1 0 0 砌，应与制品材料相同、在相同加工工艺下制作，数量为三块。按G B T5 1 3 7 2 规定的方法分别在断电和额定电压通电状态下进行检测。6 5 2 测量点如图2 所示，以试样中心为原点做半径2 5 m 的圆，与两条对角线相交于四点。这四点及圆心点即为测量点。6图2 测量点示意图6 5 3 结果计算结果为各测量点测量值的算术平均值。6 6 雾度J C 厂r2 1 2 9-一2 0 1 2试样规格为1 0 0 舢Xl O O m m，试样应与制品材料相同、在相同加工工艺下制作，数量为三块。按G B T2 4 1 0 规定的方法分别在断电和额定电压通电状态下进行检测。测量点选取和结果计算按6 5 2 和6 5 3。6 7 绝缘电阻6 7 1 干燥环境下的调光玻璃绝缘电阻对于应用于干燥环境下的调光玻璃绝缘电阻应按下述方法进行测试：6 7 1 1 测试设备：绝缘测试仪，要求输出电压5 0 0 V。6 7 1 2 以制品为试样进行检测，试样数量为一块。测试前试样在(2 0 5)、相对湿度5 0 7 0 的环境下放置2 4h 以上。6 7 1 3 在试样周边加上导电性良好的边框。边框与试样的边缘区重合部分保证接触良好。6 7 1 4 将试样的两电极引线短路并与测试仪正极连接，将边框与测试仪负极连接。6 7 1 5 增加绝缘测试电压至5 0 0V，并维持此电压2m i n，测量绝缘电阻。6 7 1 6 将试样放电。6，7 2 潮湿或容易接触水的调光玻璃绝缘电阻对于长期应用于潮湿或容易接触水的环境下的调光玻璃绝缘电阻应按下述方法进行测试：6 7 2 1 测试设备：绝缘测试仪，要求输出电压5 0 0V。6 7 2 2 以制品为试样进行检测，试样数量为一块。6 7 2 3 将试样水平浸入电阻率低于3 5 0 0 Q C m、(2 2+_ 3)的水溶液中，保证水溶液完全没过试样。6 7 2 4 将试样的两电极引线短路并与测试仪正极连接。将测试仪负极连接水溶液。6 7 2 5 增加绝缘测试电压至5 0 0V，并维持此电压2m i n，测量绝缘电阻。6 7 2 6 将试样放电。6 7 3 潮湿
