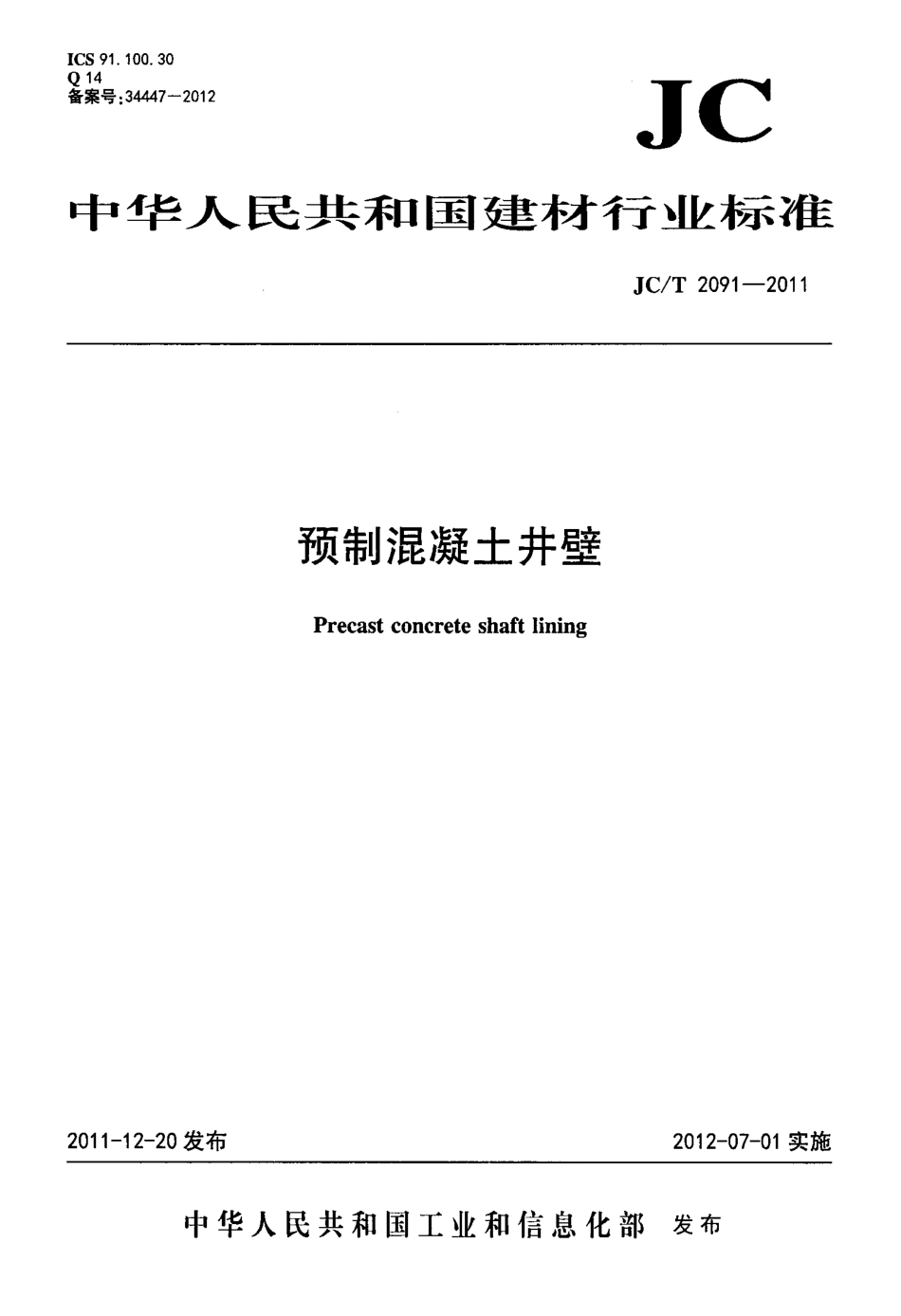

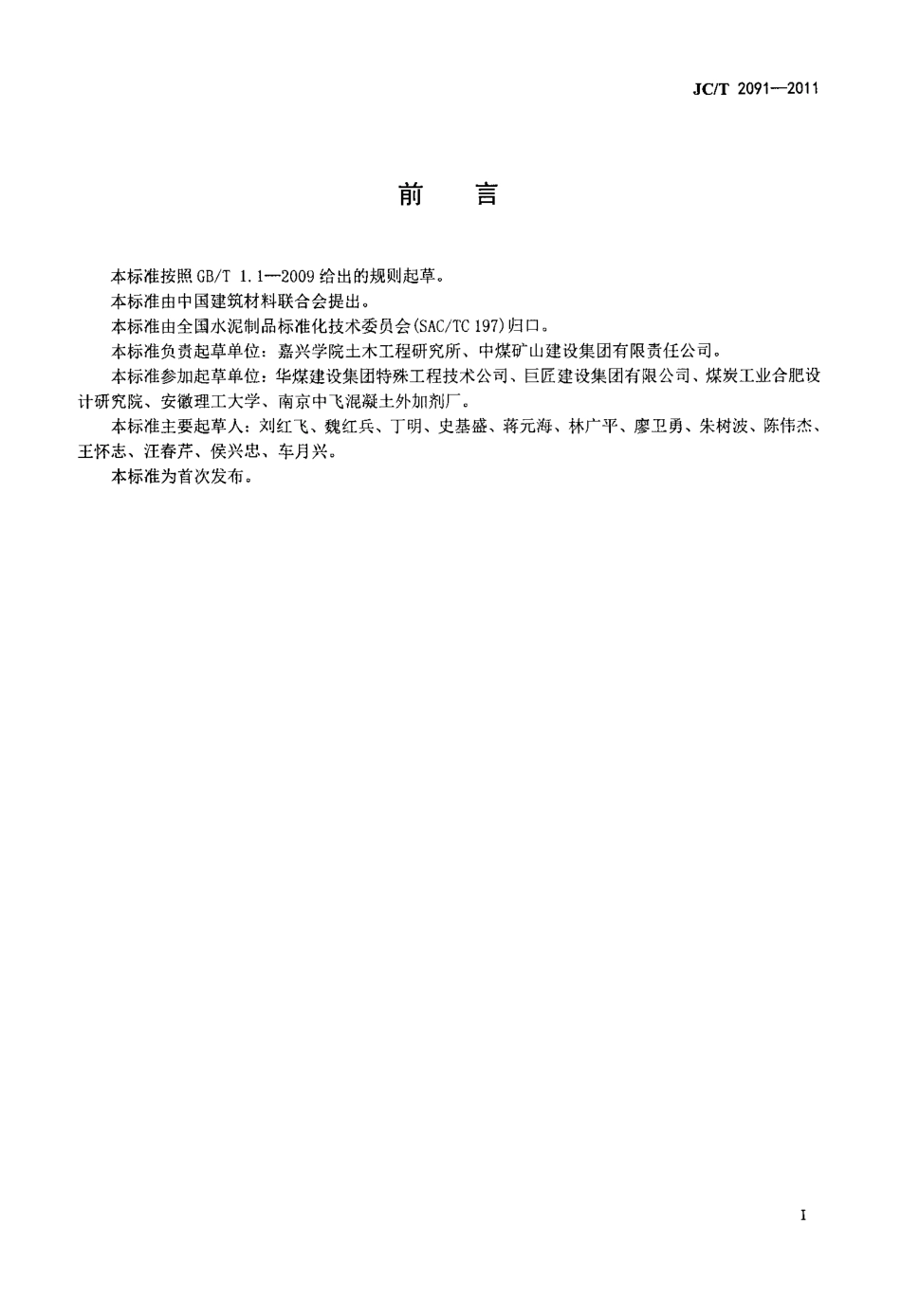

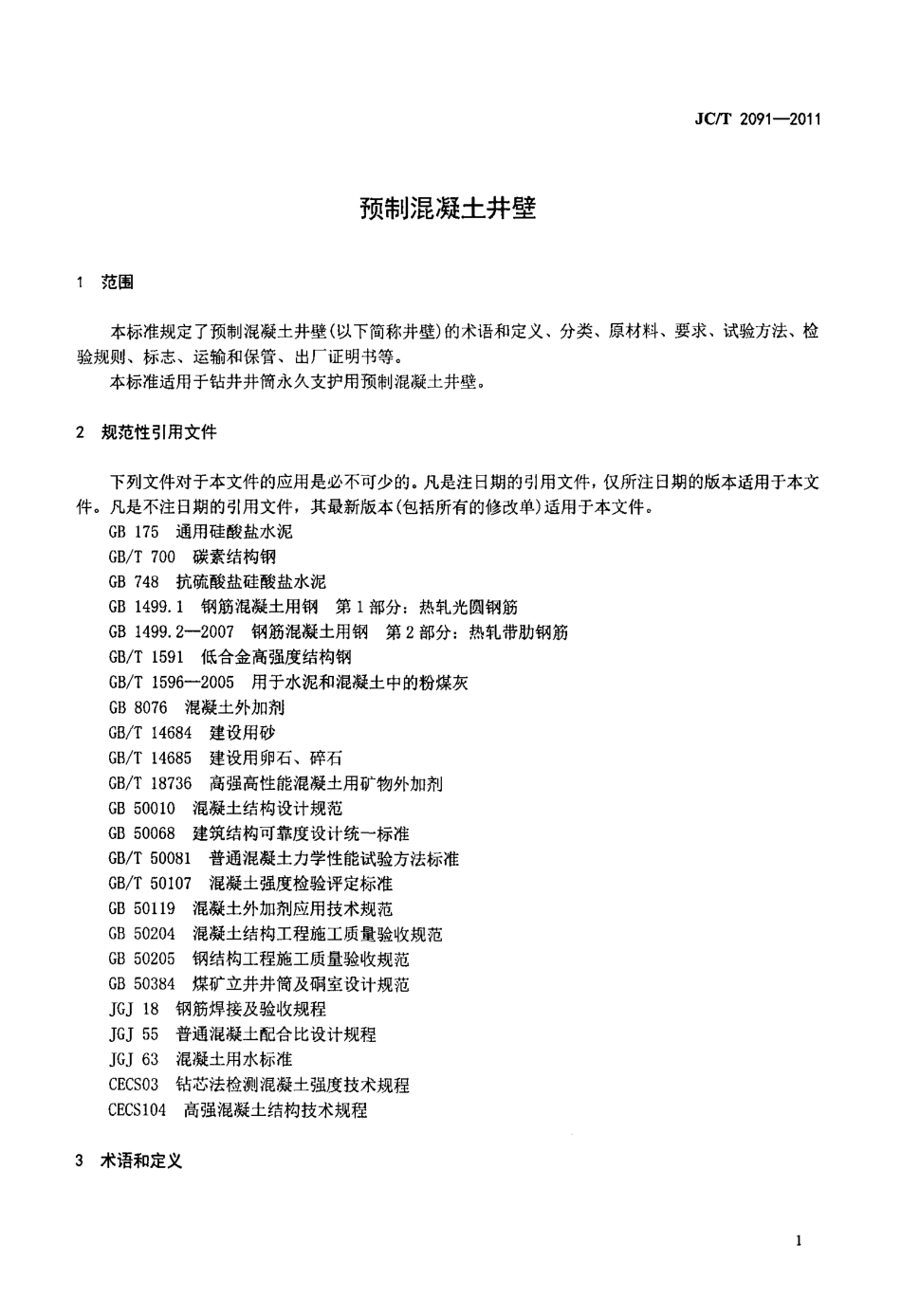

I C S9 1 1 0 0 3 0Q1 4备案号：3 4 4 4 7-2 0 1 2】C中华人民共和国建材行业标准J C T2 0 9 1 2 0 112 0 1 1 1 2 2 0 发布预制混凝土井壁P r e c a s tc o n c r e t es h a f tl i n i n g2 0 12-0 7-0 1 实施中华人民共和国工业和信息化部发布刖吾J C，T2 0 9 1 2 0 11本标准按照G B T1 1 2 0 0 9 给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国水泥制品标准化技术委员会(S A C T C1 9 7)归口。本标准负责起草单位：嘉兴学院土木工程研宄所、中煤矿山建设集团有限责任公司。本标准参加起草单位：华煤建设集团特殊工程技术公司、巨匠建设集团有限公司、煤炭工业合肥设计研究院、安徽理工大学、南京中飞混凝土外加剂厂。本标准主要起草人：刘红飞、魏红兵、丁明、史基盛、蒋元海、林广平、廖卫勇、朱树波、陈伟杰、王怀志、汪春芹、侯兴忠、车月兴。本标准为首次发布。1 范围预制混凝土井壁J a T2 0 9 1-2 0 11本标准规定了预制混凝土井壁(以下简称井壁)的术语和定义、分类、原材料、要求、试验方法、检验规则、标志、运输和保管、出厂证明书等。本标准适用于钻井井筒永久支护用预制混凝土井壁。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B1 7 5 通用硅酸盐水泥G B T7 0 0 碳素结构钢G B7 4 8 抗硫酸盐硅酸盐水泥G B1 4 9 9 1 钢筋混凝土用钢第1 部分：热轧光圆钢筋G B1 4 9 9 2 2 0 0 7 钢筋混凝土用钢第2 部分：热轧带肋钢筋G B T1 5 9 1 低合金高强度结构钢G B T1 5 9 6-2 0 0 5 用于水泥和混凝土中的粉煤灰G B8 0 7 6 混凝土外加荆G B 1 1 4 6 8 4 建设用砂G B T1 4 6 8 5 建设用卵石、碎石G B T1 8 7 3 6 高强高性能混凝土用矿物外加剂G B5 0 0 1 0 混凝土结构设计规范G B5 0 0 6 8 建筑结构可靠度设计统一标准G B T5 0 0 8 1 普通混凝土力学性能试验方法标准G B T5 0 1 0 7 混凝土强度检验评定标准G B5 0 1 1 9 混凝士外加剂应用技术规范G B5 0 2 0 4 混凝土结构工程施工质量验收规范G B5 0 2 0 5 钢结构工程施工质量验收规范G B5 0 3 8 4 煤矿立井井简及硐室设计规范J G J1J G J5J G J6C E C S O钢筋焊接及验收规程普通混凝土配合比设计规程混凝土用水标准钻芯法检测混凝土强度技术规程高强混凝土结构技术规程3 术语和定义J C T2 0 9 1 _ 2 0 11下列术语和定义适用于本文件。31井壁底b o t t o mo f s h a f tl i n i n g井筒最下端封底的一节井壁。32复合井壁c o m p o s i t es h a f tl i n i n g钢筒与混凝土或钢筒与钢筋混凝土组成的井壁。3 3节高h i g ho f s h a f tl i n i n g单节井壁的高度。4 分类4 1 产品分类及代号4 1 1 预制混凝土井壁按结构形式分为：钢筋混凝士井壁(代号为P C S L-R C)、双层钢筒复合井壁(代号为P C S L D P)、单层内钢筒复合井壁(代号为P C S L S P)和井壁底(代号为P C S L B)。井壁结构示意图见图1、图2、图3、图4 和图5。D2a)立面图说明：l 钢筋；2 一一混凝土。2图1钢筋混凝土井壁结构示意图b)剖面图3 c 订2 0 9 1-2 0 t说明：l 钢筒2 铜筋；3-混凝土。a)立面图囤3 单层内钢筒复台井壁结构示意图b)削面目J C T2 0 9 1-2 0 11a)立面图图4 井壁底结构示意图b)剖面图筵说明：1 法兰盘；2 螺栓孔：3 节间注浆孔。图5 法兰螺栓平面布置示意图4 2 规格尺寸及标记4 2 1 规格尺寸井壁的基本尺寸应符合表1 的规定。4表1 井壁的基本尺寸J C 厂r2 0 9 1 2 0 114 2 2 标记产品按井壁代号、公称内径、节高、混凝土强度等级和标准编号的顺序标记。示例1：公称内径为60 0 0 叫、节高为50 0 0m m、混凝土强度等级C 4 0 的钢筋混凝土井壁标记为：P C S L R C60 0 0 50 0 0C 4 0J C T2 0 9 1 2 0 1 1示9 U 2：公称内径为60 0 0m m、节高为40 0 0 姗、混凝土强度等级C 7 0 的钢筋混凝土，|：壁底标记为：P C S L B60 0 0 x 40 0 0C 7 0J C T2 0 9 1 2 0 1 1示例3：公称内径为70 0 0 咖、节高为40 0 0 唧、混凝土强度等级C 6 0 的单层内钢筒复合井壁标记为P C S L S P70 0 0 40 0 0C 6 0J C T2 0 9 1 2 0 1 15 原材料5 1 水泥应采用硅酸盐水泥、普通硅酸盐水泥或抗硫酸盐硅酸盐水泥，其质量应分别符合G B1 7 5、G B7 4 8的规定。5 2 细集料宜采用中粗砂，质量应符合G B T1 4 6 8 4 的规定，含泥量不应大于1 5。5 3 粗集料应采用碎石，最大粒径不宜大于3 1 5n l m，质量应符合G B T1 4 6 8 5 的规定，含泥量不应大于1。5 4 水混凝土用水应符合J G J6 3 的规定。5 5 混凝土外加剂外加剂不应对井壁产生有害影响，其质量应符合G B8 0 7 6 的规定。5 6 掺合料粉煤灰的质量应不低于G B T1 5 9 6-2 0 0 5 对I I 级以上粉煤灰的规定；磨细矿渣或硅粉的质量应符合G B T1 8 7 3 6 的规定。5 7 钢材5 7 1 钢筋结构用钢筋宜采用符合G B l 4 9 9 2 2 0 0 7 规定的l I、I I I 级热轧钢筋。非结构用钢筋(如吊环)质量应符合G B1 4 9 9 1 的规定。5 7 2 钢板应符合G B T7 0 0 或G B T1 5 9 1 的规定，屈服强度不小于2 3 5M P a。6 要求61 c f r2 0 9 1 0 16 井壁生产的一般要求井壁结构、焊接、钢筋骨架制作、法兰盘制作、钢倚制作、井壁混凝土制备的一般要求见附录E。62 混凝土抗压强度621 钢筋混凝土井壁的混凝土强度等级不应低于C 3 0，复合井壁的混凝土强度等级不应低于C 5 0；脱模时，井壁混凝土抗压强度不应低于1 0 M P a。622 井壁起吊时的混凝土强度应不低于设计强度的7 0 且不应小于2 5M P a。623 井壁安装时的混凝土抗压强度不得低于设计混凝土强度等级值。63 外观质量631 外观质量要求见表2。表2 外观质量要求65 防护井壁的外露钢自0 件部分应采用防腐材科加以保护J C T2 0 9 1-2 0 117 试验方法7 1 混凝土抗压强度7 11 试件的制备每班或每拌制不大于1 0 0 m 3 同配比的混凝土拌和料应制作不少于3 组试件，用于测定混凝土的脱模强度、起吊强度、2 8d 抗压强度或备用。7 1 2 混凝土抗压强度试验7 1 2 1混凝土抗压强度应按G B T5 0 0 8 1 的规定进行测定。用于混凝土强度等级检验的2 8d 的抗压强度试件，应采用标准养护的方式养护，检验井壁混凝土脱模强度和起吊时混凝土强度的试件其养护条件应与井壁相同。7 1 22 井壁取芯的混凝土抗压强度试验应按C E C S 0 3 的规定进行，采用取芯的方法时，在井壁上部浇灌口处取芯，取芯后在取芯处用高于设计强度一个等级的混凝土填充密实。7 2 外观质量的检验外观质量检查工具和检查方法见表4。表4 外观质量的检查工具和检查方法测量工具分度值序号检查项目检查工具和检查方法用2 0 倍读数放大镜测量裂缝宽度，精确至o O lm f l，用l表面裂缝00 1钢直尺或钢卷尺测量裂缝最大长度。2浮渣、露石目测。长度用钢卷尺测量，精确至1m m。l3漏浆深度用深度游标卡尺测量，精确至0 1m m。0 1睦度用钢卷尺测量，精确至1H l n ，深度用深度游标卡尺4表面蜂窝、麻面0 1测量，精确至0 1m m。5粘模与剥落目测。混凝土与法6空洞和蜂窝目测。兰盘结合面7 3 尺寸偏差尺寸偏差的试验方法见附录A、附录B、附录C、附录D。8 检验规则产品检验分为出厂检验和型式检验。8 1 出厂检验8 1 1 检验项目检验项目包括井壁的混凝土抗压强度、外观质量和尺寸偏差，见表5。8表5 出厂检验的检验项目及抽样数量J C T2 0 9 1 2 0 11序号质量指标检查项且检查数量各注1混凝土抗压强度2 8 d 混凝土抗压强度值每节不少于l 组试件2表面裂缝逐节检验逐节检裔3浮渣、露石逐节检验逐节检查4漏浆逐节检验逐节检查外观质量5表面蜂窝、麻面逐节榆验逐节检查6粘模与剥落逐节检验逐节检查7混凝土与法兰盘结合面空洞和蜂窝逐节检验逐节检查8节高8 焦f 弹逐节检煎9内径8 点节逐节检查1 0尺寸偏差厚度8 首f 峙逐节检查l l内壁母线相对下口平面垂直度8 点节逐节检奇1 2端面平行度8 点节逐节检查8 1 2 抽样、检验出厂检验的抽样数量为每班一节，见表5。检验项目包括主控项目和一般项目。主控项目为2 8d 混凝土抗压强度，一般项目为井壁外观质量和尺寸偏差检验，共包含1 1 个子项目，井壁外观质量和尺寸偏差应逐节检查。8 1 3 判定规则8 1 3 1 主控项目混凝土抗压强度的检验与评定应符合G B T5 0 1 0 7 的规定，当井壁混凝土2 8d 抗压强度不小于设计强度时，主控项目为合格。当井壁混凝土2 8d 抗压强度试件检测值小于设计强度时，可以检验备用的井壁混凝土试件2 8d 抗压强度。若不小于设计强度时，主控项目判定为合格；若备用的混凝土2 8d 抗压强度试件强度检测值仍小于设计值时，应对井壁实体进行取芯，检验井壁取芯的混凝土抗压强度，若检测值不小于设计值，则主控项目判定为合格，如仍不合格，判定该井壁不合格。8 1 3 2 一般项目外观质量符合表2 要求，且尺寸偏差的子项目有不少于7 5 以上测点符合表3 要求时，一般项目合格。如外观质量或尺寸偏差的子项目仅有少于7 5 测点符合表3 要求时，一般项目不合格。8 1 3 3 总判定a)当主控项目和一般项目均合格时，则井壁为合格；b)当主控项目不合格时，判定该井壁不合格。c)一般项目不合格时，应加倍取样进行复检。如复检验结果合格，判定该井壁合格，如仍不合格判定该井壁不合格。9J C，r2 0 9 1 2 0 118 2 型式检验8 21 检验条件在下列情况下进行型式检验：a)新产品或老产品转产的试制定型鉴定；b)正式投产后，如结构、材料、工艺有较大改变可能影响产品性能时C)产品停产半年以上恢复生产时：d)出厂检验结果与最近一次型式检验结果有较大差异时；e)国家质量监督部门要求检验时。8 22 检验项目检验项目包括井壁的混凝土抗压强度、半成品、外观质量和尺寸偏差，见表6。8 23 批量由同样材料、同一工艺制成的同一类型的井壁l O 节为一检验批，不足l O 节，也可作为一批。8 2 4 抽样型式检验的抽样数量为每批5 节，见表6。表6 型式检验的检验项目及抽样数量序号质量指标检查项目检查数量各注检查1混凝土抗压强度混凝土抗压强度值不少于3 组试件生产记录检查生产记2半成品钢筋骨架、法兰盘和钢筒8 点个录，逐个检奄3表面裂缝随机抽取5 节，逐节检验逐节检查4浮渣、露石随机抽取5 节，逐节榆验逐节检查5漏浆随机抽取5 节，逐节检验逐节检查外观质量6表面蜂窝、麻面随机抽取5 节，逐节检验逐节检查7粘模与剥落随机抽
