GB50359-2016 煤炭洗选工程设计规范.pdf

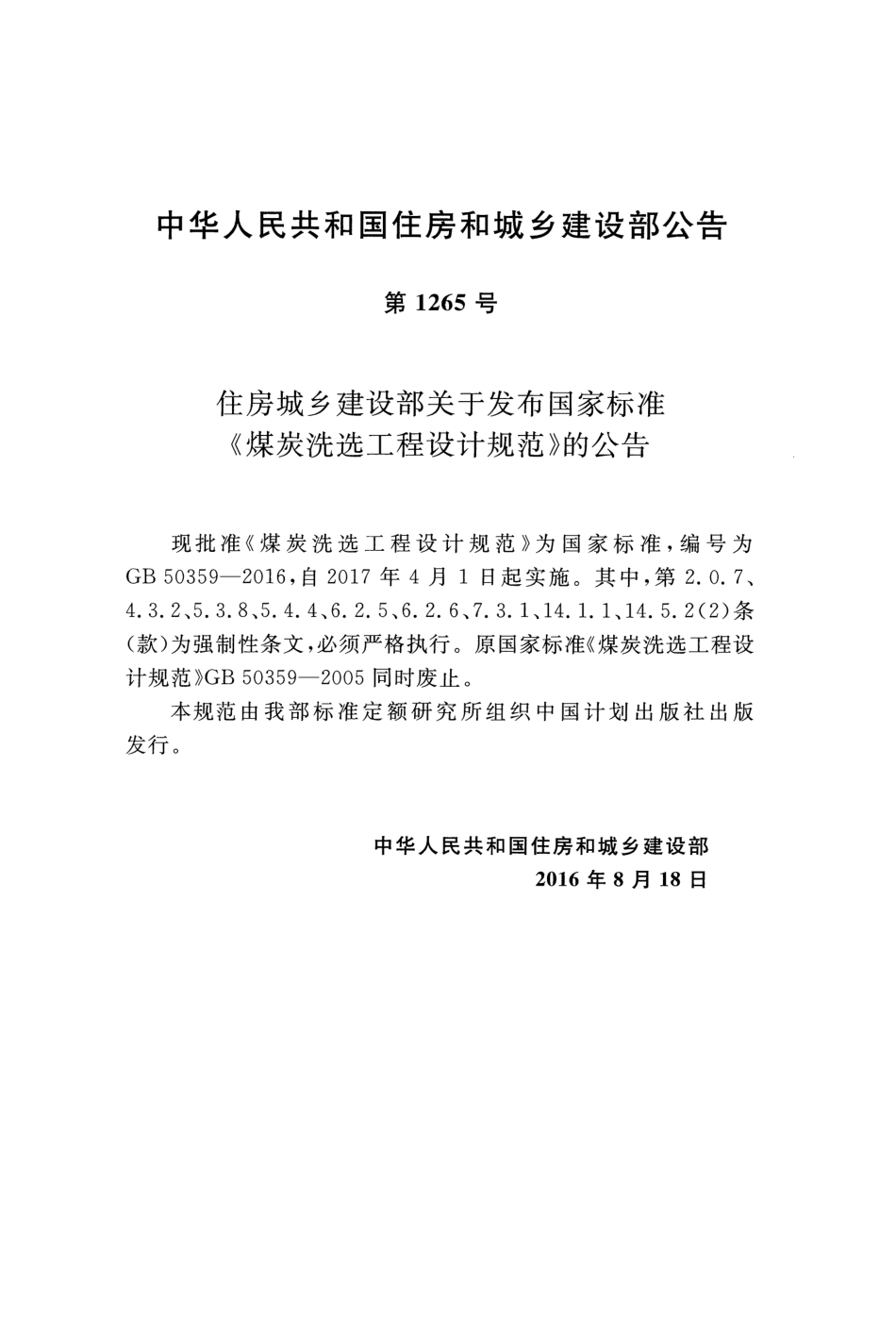

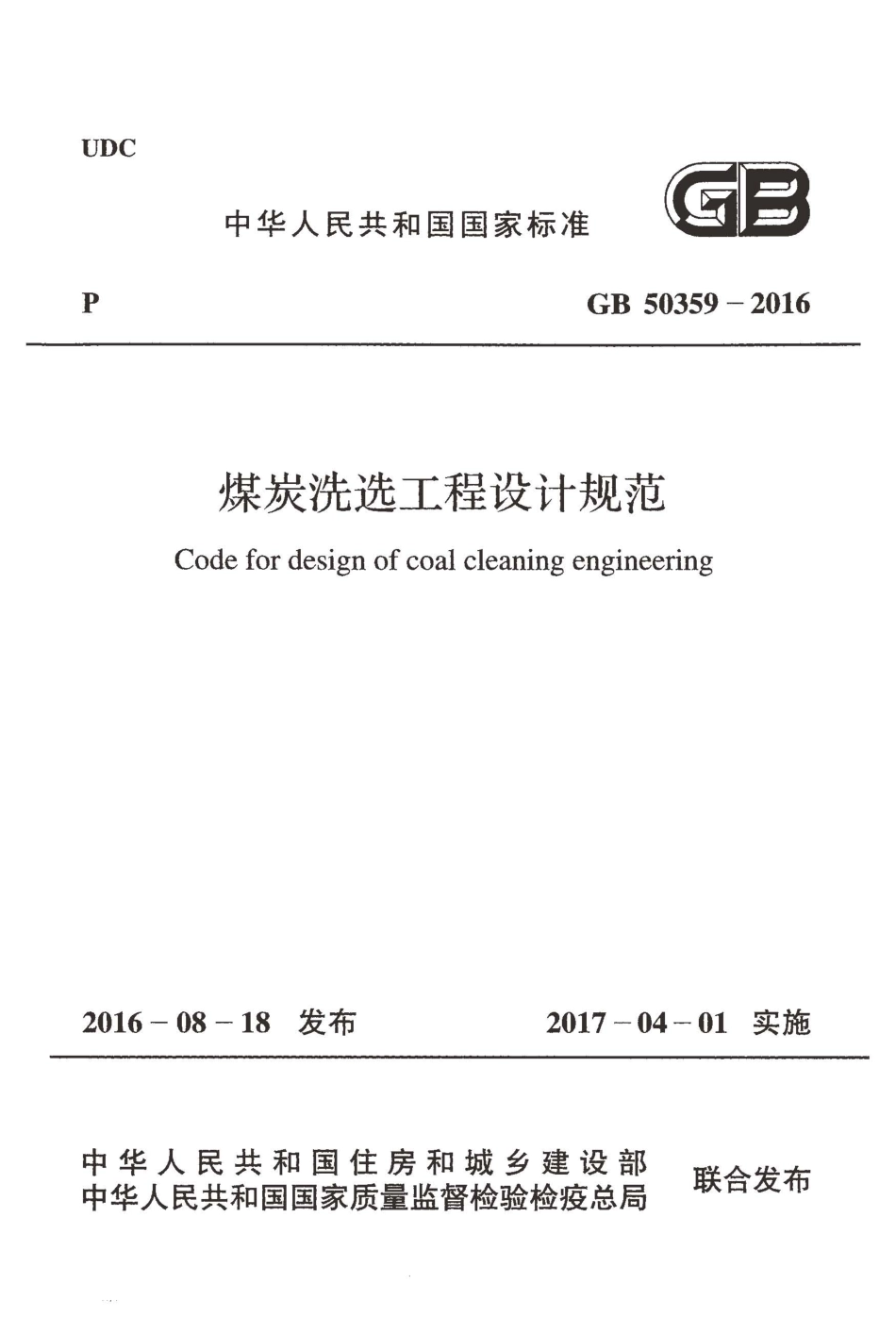

中华人民共和国国家标准煤炭洗选工程设计规范Code for design of coal cleaning engineering GB 50359-2016 主编部门:中国煤炭建设协会批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 7 年4 月1 日中国计划出版社2016北京中华人民共和国住房和城乡建设部公告第1265号住房城乡建设部关于发布国家标准煤炭洗选工程设计规范的公告现批准煤炭洗选工程设计规范为国家标准，编号为GB 50359-2016，自2017年4月1日起实施。其中，第2.O.7、4.3.2、5.3.8、5.4.4、6.2.5、6.2.6、7.3.1、14.1.1、14.5.2(2)条(款)为强制性条文，必须严格执行。原国家标准煤炭洗选工程设计规范GB50359-2005同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2016年8月18日前言本规范是根据住房城乡建设部关于印发(2011年工程建设标准规范制订、修订计划的通知(建标(2011J17号)要求，由中国煤炭建设协会勘察设计委员会、中煤科工集团北京华宇工程有限公司会同有关单位对原国家标准煤炭洗选工程设计规范GB 50359-2005进行修订的基础上完成的。本规范在修订过程中，修订组总结了近年来煤炭洗选工程新工艺、新技术、新设备的应用情况，并经过广泛调查研究、征求意见，最后经审查定稿。本规范共分18章和1个附录，主要内容包括总则，基本规定，受煤与原煤储存，筛分、除杂与破碎，选煤，脱水、防冻与干燥，煤泥水处理，产品储存与装车，研石与煤泥综合利用，计量与煤质检查，机电设备修理，工业场地总平面，地面运输，电气，给水与排水，供暖与通风，建筑物与构筑物，技术经济等。本次修订的主要内容包括:1.增加了特大型选煤厂厂型、新设备的选型参数、特殊情况下工艺布置的原则规定。2.修改了工作制度、设备选型不均衡系数、在籍系数。3.增加了对厂址选择的要求。4.将标准轨距铁路运输一章改为地面运输，并增加了运输方式选择和地面运输及其他运输方式的规定。5.对选煤厂供电负荷分级进行了详细规定。6.删除了涉及选煤厂防火的相关条文。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释，1 中国煤炭建设协会负责日常管理工作，中煤科工集团北京华宇工程有限公司负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄交中煤科工集团北京华宇工程有限公司(地址:北京市西城区安德路67号，邮政编码:100120)，以便今后修订时参考。本规范主编单位、参编单位、主要起草人和主要审查人:主编单位:中国煤炭建设协会勘察设计委员会中煤科工集团北京华宇工程有限公司参编单位:中煤科工集团平顶山选煤设计研究院煤炭工业太原设计研究院主要起草人:吴影陶能进李明辉侯甫志杨晓慧石剑峰张之立周国军吴心静仇汉江孙经伦李新峰邓晓阳张启林周少雷曹鹰张剑锋王松成付勇钟彦廷周邦禄主要审查人:戴少康纪金连孟凡贞马福廷洪霆李定明刘延杰冯景涛邵一谋吴睿王建中王志杰韩学曾王双高毕孔和刘毅 2 目次l总贝6(1)2 基本规定(2)3 受煤与原煤储存(4)3.1 受煤(4)3.2 原煤储存(4)4 筛分、除杂与破碎4.1 筛分(6)4.2 除杂(7)4.3 破碎(7)5选煤(9)5.1 般规定(9)5.2 跳汰选煤(12)5.3 重介质选煤(13)5.4 浮选(15)5.5 其他选煤方法U们6 脱水、防冻与干燥.6.1 脱水门门6.2 防冻与干燥(20)7 煤泥水处理(22)7.1 煤泥水的输送和粗煤泥的水力分级(22)7.2 细煤泥的沉淀与浓缩(24)7.3 事故煤泥水处理(27)8 产品储存与装车门们9 肝石与煤泥综合利用门川10 计量与煤质检查(31)11 机电设备修理(32)12 工业场地总平面门川口地面运输(38)13.1 一般规定U们13.2 运输方式选择门们13.3 铁路运输门川13.4 道路运输13.5 其他运输14电气(43)14.1 供电(43)14.2 配电(45)14.3 照明(钊)14.4 防雷和接地(47)14.5 控制M川14.6 自动化(50)14.7 监测及保护u14.8 通信(52)14.9 工业电视系统(52)14.10 控制网络及计算机信息管理系统(53)15 给水与排水(54)15.1 水源(54)15.2 室外给水排水(54)15.3 室内给水排水(四)16 供暖与通风川川16.1 供暖(60)16.2 通风除尘(65)16.3 室外供热管道(66)17 建筑物与构筑物(68)17.1 一般规定(68)17.2 主要建筑(69)17.3 辅助建筑(71)18 技术经济(73)18.1 一般规定(73)18.2 劳动生产率(73)18.3 投资估算及概算(74)四.4经济评价(74)18.5 技术经济综合评价(75)附录A选煤厂辅助建筑面积指标(76)本规范用词说明.(77)引用标准名录(78)附:条文说明 3 Contents 1 General provisions(1)2 Basic requirements(2)3 Raw coal r巳C巳iveand store.(4)3.1 Receive coal(4)3.2 Raw coal store(4)4 Screening,breaking and impuri ty extraction.(6)4.1 Screening(6)4.2 Impurity extraction(7)4.3 Breaking(7)5 Coal preparation(9)5.1 General requirements(9)5.2 Jigging(12)5.3 Dense medium cleaning(13)5.4 Froth flotation(15)5.5 Other techniques(16)6 Dewa tering,freeze-proofing and drying(17)6.1 Dewatering(17)6.2 Freeze-proofing and drying(20)7 Slurry processing.(22)7.1 Slurry conveying and coarse slime classification(22)7.2 Settling and thickening for slimes(24)7.3 Accident slurry processing(27)8 Storing and loading for coal production(28)9 G巳neralutilization of reject and slurry(30)4 10 Measure and examination of coal(31)11 Repairing for electro-mechanical.(32)12 General layout(33)13 Out-plant transportation(38)13.1 General requirements(38)13.2 Modes of transportation(38)13.3 Railway.(39)13.4 Road(41)13.5 Other modes(42)14 Electric.(43)14.1 Power supply(43)14.2 Power distribution(45)14.3 Lighting(46)14.4 Lightning protection and grounding(47)14.5 Control(49)14.6 Automation(50)14.7 Monitoring and protecting means(51)14.8 Communication(52)14.9 lndustrial television system(52)14.10 Controlled network and computer information management system(53)15 Water supply and drainage(54)15.1 Source of water(54)15.2 Outdoor water supply and drainage(54)15.3 lndoor water supply and drainage(59)16 Heating and ventilation.(60)16.1 Heating(60)16.2 Ventilation and dust extraction(65)16.3 Heat-supply pipeline in outdoor(66)5 17 Buildings and structures(68)17.1 General requirements(68)17.2 Main building(69)17.3 Ancillary buildng(71)18 Techno-economic.(73)18.1 General requirements(73)18.2 Labor capacity(73)18.3 Investment estimation and budget estimation(74)18.4 Economics evaluation(74)18.5 Tech-economics synthetic evaluation(75)Appendix A lndex of ancillary building area for coal preparation plant(76)Explanation of wording in this code(77)List of quoted standards(78)Addition:Explanation of provisions(81)6 2基本规定2.0.1 选煤厂厂型及设计生产能力宜符合表2.O.1的规定。表2.0.1厂型及设计生产能力厂型设计生产能力(Mt/a)特大型10.00、12.00、15.00及以上大型1.20、1.50、1.80、2.40、3.00、4.00、5.00、6.00、8.00中型0.45、O.60、O.90 小型0.30及以下注:原煤量按干基计算。2.O.2 选煤厂工作制度应为年工作330d。每天工作时间应以原煤储存设施为分界点，原煤储存设施后宜为16h;原煤储存设施前，矿井、群矿选煤厂应与矿井提煤时间相同，其他类型选煤厂可为16h。2.0.3 选煤厂的服务年限应符合下列规定:1 矿井选煤厂的服务年限应与矿井相同。2 群矿选煤厂的服务年限应与服务年限最长的矿井相同。3 用户选煤厂的服务年限应与主体项目相同。4 其他类型选煤厂的服务年限应根据具体情况合理确定。2.O.4 选煤厂各环节设备处理能力不均衡系数的选取应符合下列规定:1 原煤储存设施前应在额定小时能力的基础上，按下列规定选取:.2 1)矿井来煤时，从井口到原煤储存设施的设备处理能力应与矿井最大提升能力致。2)由标准轨距车辆来煤时，受煤坑到原煤储存设施设备处理能力的不均衡系数不宜大于1.50;当采用翻车机卸煤时，原煤储存设施前设备的处理能力应与翻车机能力相适应。3)由汽车来煤时，原煤储存设施前设备的处理能力应与汽车受煤或汽车卸煤能力相适应。2 原煤储存设施后应在额定小时能力的基础上按下列规定选取:1)重介悬浮液系统应取1.15，煤泥水系统应取1.35，肝石系统应取1.50。2)煤流系统，采用块、末煤分级入选工艺时，应取1.25;其他工艺应取1.150 2.0.5 煤炭洗选工程咨询、设计阶段应对煤炭资源的稀缺、特殊性进行评价。稀缺、特殊煤类应全部洗选;稀缺、特殊煤炭资源应按优先用途进行保护性利用，并应限制其作为燃料直接利用。2.0.6 群矿和矿井选煤厂的电源、热源、
