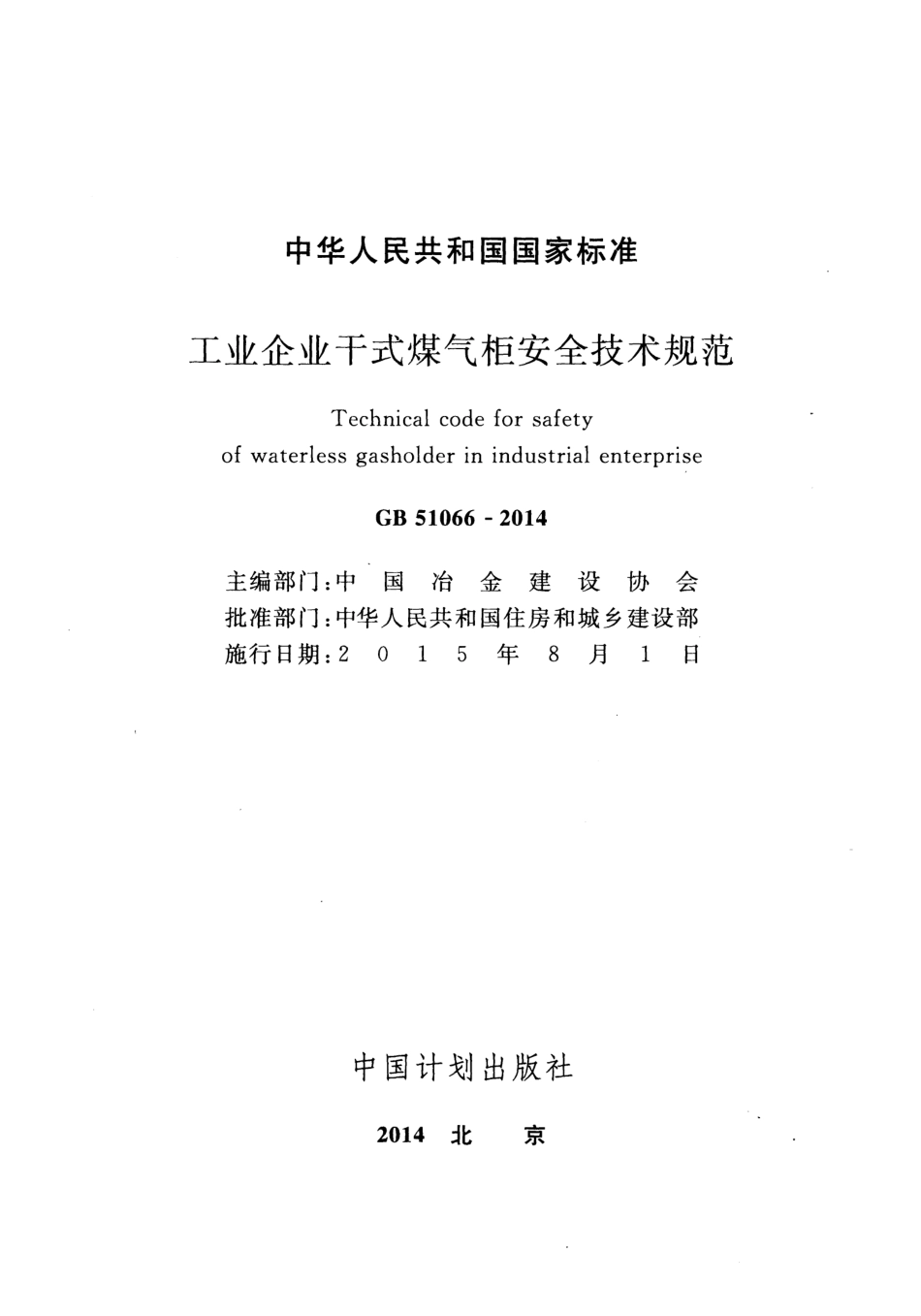

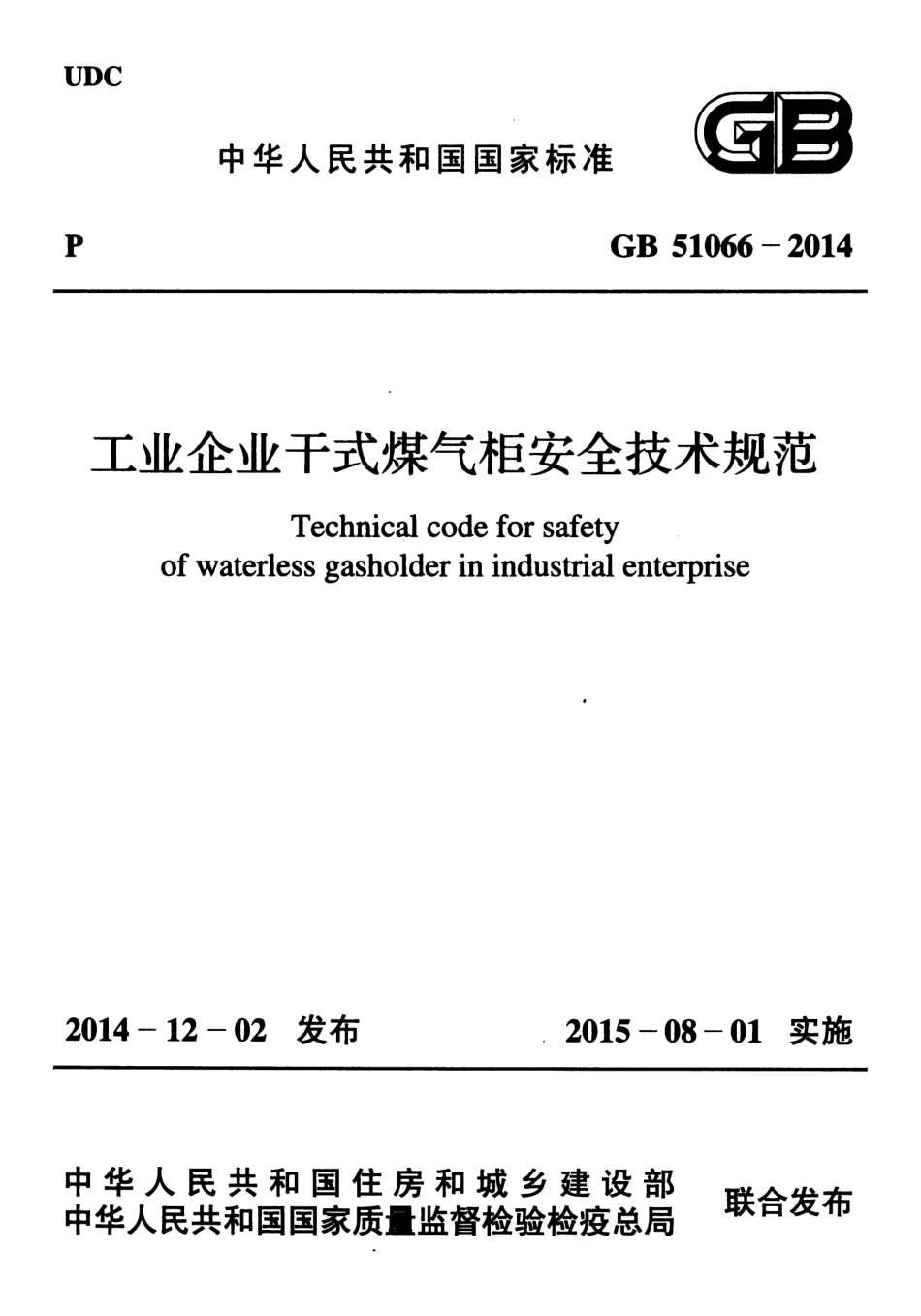

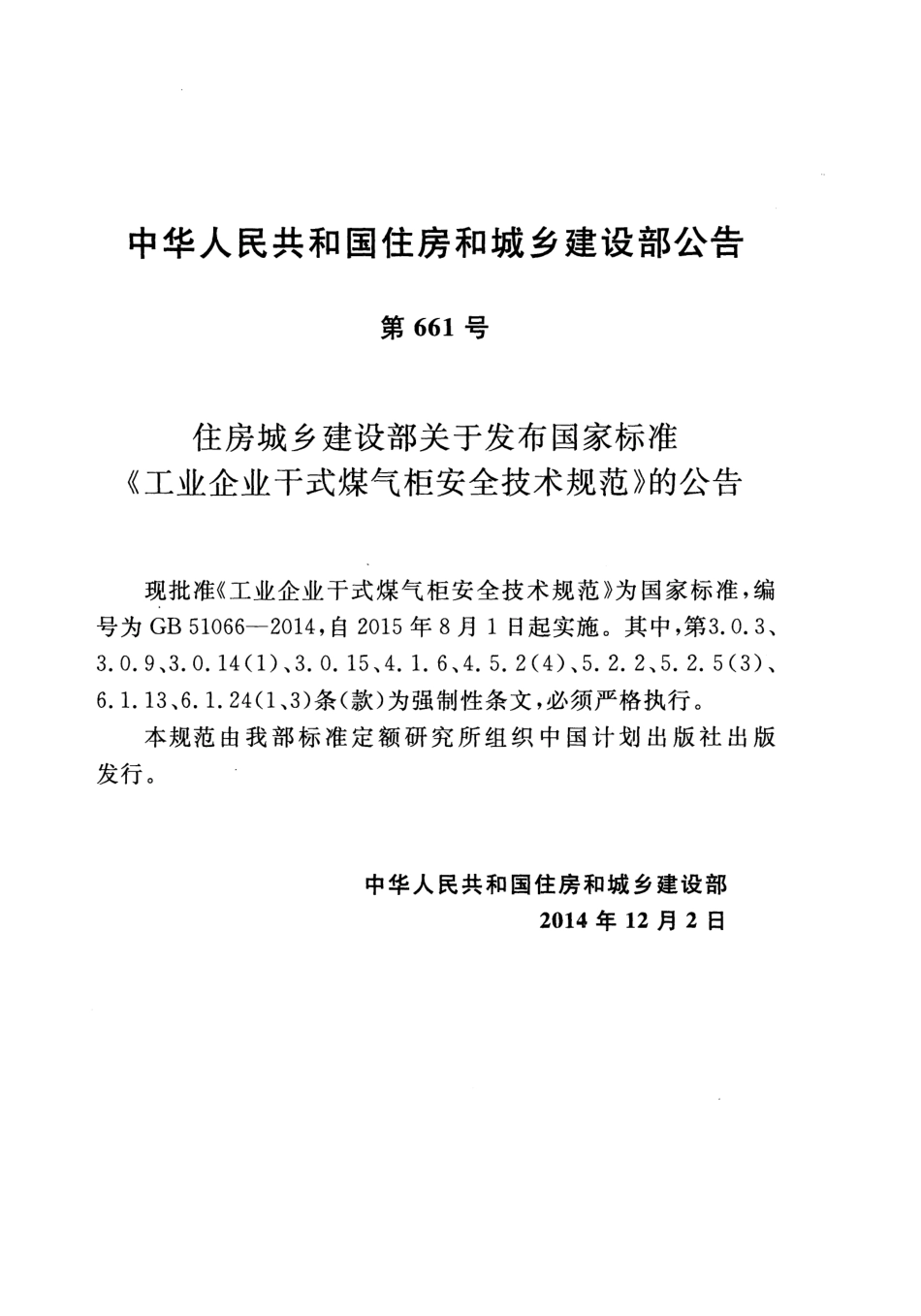

UDC 中华人民共和国国家标准-P GB 51066-2014 工业企业干式煤气柜安全技术规范Technical code for safety of waterless gasholder in industrial enterprise 2014-12-02发布2015-08-01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准工业企业干式煤气柜安全技术规范Technical code for safety of waterless gasholder in industrial enterprise GB 51066-2014 主编部门:中国冶金建设协会批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 5 年8 月1 日中国计划出版社2014北京中华人民共和国住房和城乡建设部公告第661号住房城乡建设部关于发布国家标准工业企业干式煤气柜安全技术规范的公告现批准工业企业干式煤气柜安全技术规范为国家标准，编号为GB51066-2014，自2015年8月1日起实施。其中，第3.0.3、3.0.9、3.0.14(1)、3.O.15、4.1.6、4.5.2(4)、5.2.2、5.2.5(3)、6.1.13、6.1.24(1、3)条(款)为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2014年12月2日前言本规范是根据住房城乡建设部关于印发(建标(2009J88号)的要求，由中冶赛迪工程技术股份有限公司会同有关单位共同编制完成的。本规范在编制过程中，编制组经广泛调查研究，认真总结实践经验，参考国外有关先进标准，并在广泛征求意见的基础上，最后经审查定稿。本规范共分8章，主要技术内容包括:总则、术语、基本规定、设计、施工和验收、运行与维护、检修、安全与防护等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释，由中冶赛迪工程技术股份有限公司负责具体技术内容的解释。在执行过程中，如有意见或建议，请寄送中冶赛迪工程技术股份有限公司(地址:重庆市渝中区双钢路1号;邮政编码:400013)。本规范主编单位、参编单位、主要起草人和主要审查人:主编单位:中冶赛迪工程技术股份有限公司参编单位:中冶京诚工程技术有限公司中国市政工程华北设计研究总院中冶华天工程技术有限公司云南建工安装股份有限公司凯迪西北橡胶有限公司中冶实久建设有限公司山西太钢不锈钢股份有限公司宝山钢铁股份有限公司主要起草人:王苏林高海平包儒涵徐庆余李伟 1 刘纳新石爱平黄瑞民李轶华志宇胡继明主要审查人:郭启蚊王莉初世安徐斌华程有林刘志强肖志军钱力李新峰 2 目次1总则(1)2术语(2)3 基本规定(6)4设计(川4.1 柜址选择和防火防爆要求(9)4.2 有效容积的确定(12)4.3 柜体基础(12)4.4 柜体钢结构(12)4.5 柜体工艺配置的其他要求u 5 施工和验收门7)5.1 一般规定门门5.2施工门门5.3 调试(20)5.4 验收项目(21)6 运行与维护 6.1 运行(23)6.2 维护(25)7检修门们8 安全与防护门0)本规范用词说明(31)引用标准名录(32)附:条文说明 1 Contents 1 General provisions(1)2 Terms(2)3 Basic requirements.(6)4 Design(9)4.1 Construction site and fireproof&.explosion-proof requirements(9)4.2 Effective volume(12)4.3 Foundation of gasholder proper(12)4.4 Steel structure of gasholder proper(12)4.5 Other requirements in technology design of gasholder proper(12)5 Construction and acceptance(17)5.1 General requirements(17)5.2 Construction(17)5.3 Oebugging(20)5.4 Acceptance items(21)6 Operation and maintenance(23)6.1 Operation(23)6.2 Maintenance(25)7 Overhaul(28)8 Safety and protection(30)Explanation of wording in this code(31)List of quoted Standards(32)Addition:Explanation of provisions(33)2 1总则1.0.1 为防止和减少干式煤气柜建设和运行过程中的安全事故和职业危害，保障人民群众生命和财产安全并保护环境，推动干式煤气柜行业技术进步，制定本规范。1.O.2 本规范适用于工业企业储存发生炉、高炉、焦炉、转炉、铁合金等人工煤气和主要可燃组分为甲烧的天然气、煤层气、矿井气等天然可燃气体，工作表压力小于20kPa，有效容积不大于600000旷的干式煤气柜工程设计、施工和运行管理中的安全要求。1.O.3 工业企业干式煤气柜设计、施工和运行管理中的安全要求，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。1 2术语2.0.1 干式煤气柜waterless gasholder(dry type gasholder)干式煤气柜简称干式柜、干式储气柜或干式储气罐，是相对于采用水为密封介质的湿式煤气柜而言的，其密封形式为非水密封，为具有活塞密封结构的现场煤气储存设备，其储气压力是由活塞钢结构、密封装置、导轮和活塞配重等的自重产生的。目前国内主要分为三种柜型:多边形稀油密封煤气柜及圆筒形稀油密封煤气柜(本规范中统称为稀油柜)和橡胶膜密封煤气柜。本规范中干式煤气柜简称干式柜。2.0.2 多边形稀油密封煤气柜piston,oil seal,polygonal shell type gasholder(P.O.P.or polygonal gasholder)一种采用稀油和钢质滑板密封装置的活塞密封方法，具有正多边形外形特征的干式柜，又称多边形稀油密封储气柜，本规范中简称为多边形柜。2.0.3 圆筒形稀油密封煤气柜piston,oil seal,cylindrical shell type gasholder(P.O.C.or cylindrical gasholder)一种采用稀油和条形橡胶制品密封装置的活塞密封方法，具有圆筒形外形特征的干式柜;又称圆筒形稀油密封煤气柜，本规范中简称为圆筒形柜。2.0.4 橡胶膜密封煤气柜piston,rubber membrane seal,cylindrical shell type gasholder(P.R.C.or membrane seal gasholder)以橡胶膜作为密封材料封闭煤气的干式柜，具有采用特制橡胶膜的活塞结构和圆筒形外形特征，也称布帘式柜、皮膜柜、卷帘柜或橡胶膜密封储气柜。本规范中简称为膜密封柜。2.0.5 工作压力gas pressure 由干式柜活塞结构自重(含配重)产生的储气压力，称为工作压力。对于二段式膜密封柜，应分别注明活塞一段升起和二段升起时的工作压力。2.0.6 有效容积effective capacity 干式柜活塞从落底达到紧急放散时可储气体的几何容积。2.0.7 活塞倾斜量piston inclination 活塞直径两端的相对高差的最大测量值，表示活塞运行中偏离其基准水平面的程度。2.0.8 柜体gasholder proper 由柜底板、底部油沟、立柱、侧板、回廊、活塞结构、密封装置、柜顶结构、柜位计和稀油柜的供油系统和外部电梯等干式柜筒体周边外约3m范围内的设施组成。2.O.9 柜区gasholder area 干式柜围墙(含栅栏)以内的区域，柜区内包含柜体、围墙、大门、消防车道及消防设施、公用介质管道及计量、配电室和控制室等干式柜附属设施。2.0.10 立柱column 柜体筒体的主要构件，采用型钢加工而成(与侧板焊接成干式柜筒体)，起加强侧板、承担筒体内外荷载和自重、保持活塞垂直运动的作用。第一段立柱称基柱，在稀油柜直径对应位置设置用于安装防回转装置的立柱称防回转柱。2.0.11 活塞piston 在干式柜简体内随气体增加或减少而上升或下降并起密封作用的装置。2.0.12 回廊gallery 为人员通行和操作设置在干式柜筒体外侧的环形平台。2.0.13 密封装置seal device 设在干式柜活塞周边，在活塞上下移动时可封闭煤气防止外泄的装置，也叫密封机构。3 2.0.14 底部油沟bottom oil trough 在稀油柜中，由柜体侧板和立柱组成的筒体下部、底板及挡板组成的收集密封油的环形沟.也称柜底油槽。2.0.15 内部吊笼internallift(internal cage)在稀油柜内部，实现柜顶与活塞之间人员和物资输送的防爆升降机。2.0.16 紧急救助装置emergency rescue device 在稀油柜中，当内部吊笼故障或停电时，对活塞t的人员进行紧急救助的机械设备，也称救助提升装置或于动救助装置。2.0.17 油泵站(房)oil pump station(room)向稀油柜活塞油沟或预备油箱补充经油水分离后的密封油的循环供油装置，也称密封油站。室内布置的油泵站与房屋一起称为油泵房、油泵站房或密封油站。2.0.18 预备油箱reserve oil tank 储存在事故状态下(如停电、密封油元法通过油泵正常补充时)为保障稀油柜活塞密封安全运行一段时间所需备用油的油箱。2.0.19 紧急放散管emergency release pipe 设在稀油柜筒体上部，为防止活塞冲顶设置的最后一道过剩煤气自动放散装置。2.0.20 安全放散管safety release pipe 为防止稀油柜活塞冲顶，引出柜内过剩煤气并由阀门控制放散量的装置。正常生产时不允许使用。2.0.21 防回转装置tangential guide of piston(avoid turn device)在稀油柜中，与柜筒体防回转柱一起防止活塞水平旋转的机械装置。2.0.22 静置油槽vessel for sediment 为保证多边形柜密封装置长期运行，设在活塞周边静置分离密封油中的残留水和杂质的油箱。4 2.0.23 浮升法piston up method 利用鸟形钩将活塞与柜顶结构连为一体且形成操作平台，在活塞下部鼓入空气使活塞和柜顶升起就位，分步安装焊接侧板和立柱等稀油柜筒体构件的一种施工方法。2.0.24 鸟形钩piston hanger 浮升法施工中用于上联柜顶下联活塞并将柜顶和活塞的重量传递到立柱上，形状像鸟嘴状的特殊工装。2.0.25 挂钩板piston hanger stopper 浮升法施工中用销钉固定在立柱仁的组孔距精密的多孔钢板，用于将柜顶和活塞重量通过鸟形钩传递到立柱上。2.0.26 侧板提升机hoist on roof 浮升法施工中设于柜顶用于构件吊装的施工机械。5 3 基本规定3.0.1 干式柜工程抗震设计应符合表3.0.1的规定:表3.0.1干式柜工程抗震设计要求抗震设防烈度抗震设计要求6度可不作抗震计算7度、8度应进行抗震设计，宜提高1度采取抗震措施9度应进行抗震设计，适当加强抗震措施3.0.2 送煤气操作或停煤气检修干式柜时，应采用氮气等情化气体为置换介质。3.0.3 干式柜外部电梯和内部吊笼必须采用防爆型。3.0.4 外部电梯应按现行特种设备规范和国家现行防爆规范进行管理和维护。内部吊笼应执行生产厂家的使用维护说明书的要求。3.0.5 柜区应设置围墙与外部环境隔离，并设置安全警示牌。围墙和安全警示牌的设置应
