GB50669-2011 钢筋混凝土筒仓施工与质量验收规范.pdf

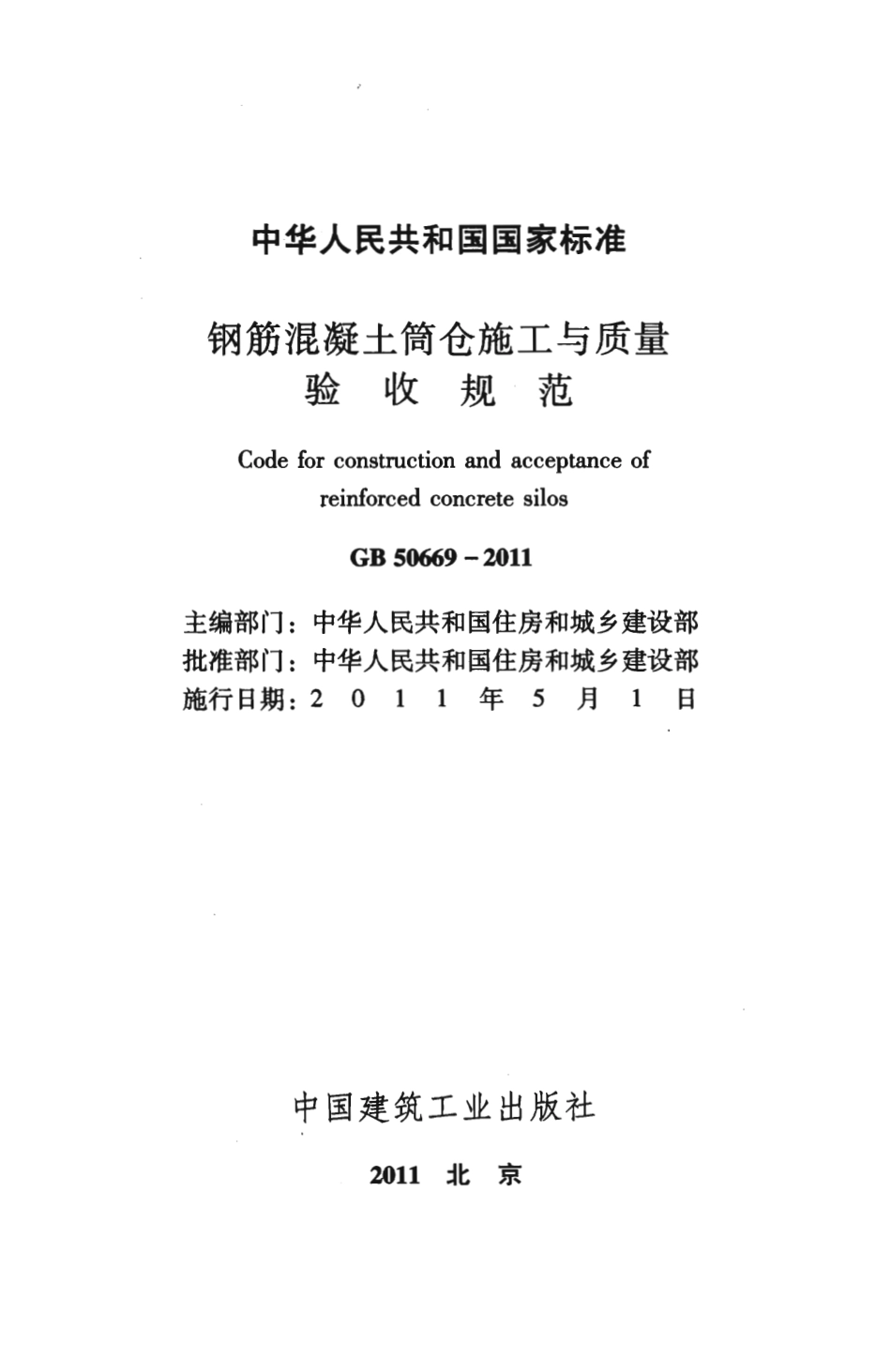

U D C中华人民共和 国 国家标准督冒PG B5 0 6 6 9一2 0 1 1介?-?-钢筋混凝土筒仓施工与质量验收规范C ode forconstructionandacceptanceofreinforcedconcrete5 1 1 0 52 0 1 1一0 2一1 8发布2 0 1 1一0 5一0 1实施中 华 人民共和 国 住房和 城乡建 设部中华人民共和国国家质量监督检验检疫总局联 合 发 布中华人民共和国国家标准钢筋混凝土筒仓施工与质量验收规范C odeforconstructionandacceP tanceofrei刘rorcedconcrete5 1 1 0 5G B 5 1 肠 汤，一2 0 1 1主编部门：批准部门：施行日期：中华人民共和国住房和城乡建设部中华人民共和国住房和城乡建设部201 1年5月l日中国建筑工业出版社2 0 1 1北京中华人 民共和国国家标准钢筋混凝土筒仓施工与质，验收规范C odeforconstructionandacceptanceofreinforcedconcrete5 1 1 0 5G B S 心 场6 9一2 0 1 1中国建筑工业出版社 出版、发行（北京西郊百万庄）各地新华书店、建筑书店经销北京红光制版公司制版北京兴顺印刷厂印刷开本：85 0 xll6 8毫米1/3 2印张：3兄字数：81千字2 0 n年5月第一版2 0 1 1年5月第一次印刷定价：1 6.0 0元统一书号：1 5 1 1 22 0 2 6 1版权所有翻印必究如有印装质量问题，可寄本社退换（邮政编码1 0 0 0 5 7)本社 网址：httP：刀.cabp.co、。n网上书店：http:/www.china-building.C om。n中华人民共和国住房和城乡建设部公告第9 4 3号关于发布国家标准钢筋混凝土筒仓施工与质量验收规范的公告现批准钢筋混凝土筒仓施工与质量验收规范为国家标准，编号为G B5 0 6 6 9一2 0 1 1，自2 0 1 1年5月1日起实施。其中，第3.0.4、3.0.5、5.2.1、5.4.3、5.4.8、5.5.1、5.6.2、8.0.3、n.2.2条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2 0 1 1年2月1 8日前、曰本规范是根据住房和城乡建设部关于印发 2 0 0 8年工程建设标准规范制订、修订计划（第一批）的通知（建标2 0 0 81 0 2号）的要求，由河北省第四建筑工程公司和河北建工集团有限责任公司会同有关单位共同编制完成的。本规范在编制过程中，编制组总结了钢筋混凝土筒仓工程设计、施工、科研和生产使用等方面的经验，开展了专题研究和工程试点应用，并以多种形式广泛征求了有关单位的意见，最后经审查定稿。本规范共分n章和2个附录，主要技术 内容包括：总则、术语、基本规定、基础工程、筒体工程、仓底及内部结构工程、仓顶工程、附属工程、季节性施工、职业健康安全与环境保护、工程质量验收等。本规范 中以黑体字标 志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由河北省第四建筑工程公司和河北建工集团有限责任公司负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，随时将有关意见和建议反馈给河北省第四建筑工程公司钢筋混凝土筒仓施工与质量验收规范管理组（地址：河北省石家庄市新华西路2 80号，邮政编码：0 5 0 0 5 1),以供今后修订时参考。本规范主编单位、参编单位和主要起草人、主要审查人：主 编 单 位：河北省第四建筑工程公司河北建工集团有限责任公司参 编 单 位：天津水泥工业设计研究院有限公 司主要起草人：主要审查人：安徽建工集团有限公司河北省电力建设第一工程公司山东省建材工业建设工程质量监督站河北省建筑科学研究院河南卓越工程管理有限公司天津大学建筑工程学院中平能化建工集团有限公司线登洲高任清安占法王振宁李云霄陈增顺张振国耿贺明张哲郭群录田国良韩万章赵茁跃陈刚王富昌刘志峰张振栓张殿中王铁成李勤山刘金河王彦航武朝晖张福常常辉董富强姚立国米立辉唐志强吕波孟昔英刘晓华刘云涛朱振强靳光卓张毅超尹建芳侯建军王辉峰张振杰胡德均崔元瑞麻建锁杨煌王延陈武新柯华金廷智高爱国目次1总则 12术语 23基本规定 44基础工程 74.1一般规定 74.2地基与桩基础工程 74.3基坑工程 84.4钢筋工程 84.5模板工程 94.6混凝土工程 ，95筒体工程 1 05.1一般规定 1 05.2钢筋工程 n5.3模板工程 1 25.4混凝土工程 1 45.5预应力工程 1 45.6仓壁内衬 1 56仓底及内部结构工程 ”1 86.1仓底结构、填料工程 1 86.2漏斗、锥体工程 1 86.3漏斗内衬 2。7仓顶工程 2 17.1仓顶钢结构 2 17.2仓顶混凝土结构 2 28附属工程 2 469季节性施工 2 59.1一般规定 2 59.2冬、雨期施工 2 51 0职业健康安全与环境保护 2 61 0.1职业健康安全 ，2 61 0.2环境保护 2 7n工程质量验收 2 81 1.1工程质量验收的划分 2 8n.2工程质量验收 2 9n.3工程质量检查评定 3 0附录A筒体结构实体检验 3 3附录B筒仓垂直度和全高检测方法 ，3 5本规范用词说明 3 9引用标准名录 4 0附：条文说明 4 1C ontents1G eneralP rovisions 12T erms 23B asicR equirements 44F oundationworks .74.1G eneralR叫uir?nts 74.2T he G roundandP ileF oundationW brk .74.3E arthand F oundationP itW brks.，。84.4R einforc?ntworks 84.5F onn场rks,”二”，,，。0.94.6C oncreteW orks 95C yhnderstructure 1 05.1G enera1 R四uir?nts 1 05.2R einforcementW brks 1 15.3F ormworks ”，”1 25.4伪ncreteW orks 1 45.5P restressedW 6 rks 1 45.6L inerW orks 1 56 5元l一bottomand I nternalS tructureW orks 1 86.1助 i 卜 bottomS tructure乙F illingworks 1 86.2H opper伪neW drks 1 86.3H O pperL inerW brks 2 07S ilo-topworks .2 17.1S ilo-topS tedS tructureW orks 2 17.2S ilo-top伪ncreteS tructureW brks 2 28A ncillaryworks 2 489S easonalC onstruction 2 59.1G eneralR eqU irements 2 59.2C onstructionin W interorR ainyS eason 2 51 0 O H Sand E nvironmentalP rotection 2 61 0.1O ccuP ationalH ealth乙阮fety 2 61 0.2E nviro们J nentalP rotection，,，2 7nQ ualityA cc即tance 2 811.1C lassificationofQ ualityA cceptance 2 8n2A cc印tanceofP rojectQ uality 2 91 1.3I ns详ctionand E valuationofP rojectQ uality 3 0A ppendixAT estingofC ylinderS tructure 3 3A ppendixBV erticalityT estofC ylinderS tructure 3 5E xP lanationofW ordinginT hisC ode 3 9L istofQ uotedS tandards 4 0A ddition:E xplanationof P rovisions 4 191总则1.0.1为提高钢筋混凝土筒仓工程的施工水平，规范钢筋混凝土筒仓工程的质量验收，做到技术先进、质量可靠、安全适用、经济合理，制定本规范。1.0.2本规范适用于贮存散料，且平面形状为圆形或多边形的现浇钢筋混凝土筒仓、压缩空气混合粉料调匀仓的施工与质量验收。1.0.3钢筋混凝土筒仓工程施工采用的承包合同文件和工程技术文件对施工质量验收的要求不得低于本规范的规定。1.0.4钢筋混凝土筒仓工程施工中应推广采用新技术、新工艺、新设备、新材料。1.0.5钢筋混凝土筒仓工程施工应遵守有关职业健康安全和环境保护的管理规定。1.0.6本规范应与现行国家标准建筑工程施工质量验收统一标准）)G B5 0 3 0 0配套使用。1.0.7钢筋混凝土筒仓工程施工和质量验收，除应符合本规范外，尚应符合国家现行有关标准 的规定。2术语2.0.1钢筋混凝土筒仓reinforced。oncrete5 1 1 0平面为圆形、方形、矩形、多边形及其他几何外形的贮存散料的钢筋混凝土直立容器，简称筒仓，其容纳贮料 的部分为仓体。2.0.2仓顶S ilo-top封闭仓体顶面的结构。2.0.3仓壁S ilo-wall筒仓与贮料直接接触且承受贮料侧压力的仓体竖壁。2.0.4筒壁supportingwall平面与仓体相同支承仓体的立壁。仓壁和筒壁合称为筒体。2.0.5仓底结构silo-bottomstructure位于仓体底部用于支承锥体、填料、贮料并形成漏斗的混凝土结构。2.0.6锥体。one仓体内部用于均化和减压贮料的锥形结构。2.0.7漏斗hopper仓体下部用以卸出贮料的容器。2.0.8填料filler用于在仓底构成卸料斜坡的填充材料。2.0.9内衬liner用于仓底、漏斗、仓壁等与贮料直接接触部位的保护和耐磨耗，并有利于出料流动的构造层。2.0.1 0散料bulkmaterial其特性符合散体力学理论的散装贮料。2.0.1 1单仓single5 1 1 02基础和主体结构均独立，不与其他筒仓和建、构筑物联成整体的单体筒仓。2.0.1 2仓中仓silo-in-silo由同心不同直径的两个筒体组成的单仓。2.0.1 3排仓5 1 1 0 5inline成单线排列且联为整体的筒仓。2.0.1 4群仓group5 1 1 0 5由结构构造形式和工艺功能相同的多个筒仓组成的筒仓群体，可以是2个及以上单仓的组合、2组 及 以上排仓的组合、3个及以上非单线排列且联为整体的筒仓及其组合等。2.0.1 5扭转torsionaldeviation采用滑模工艺施工时模板 系统相对于筒仓 中心的角位移现象。2.0.1 6滑模拖带施1slipformprefabricationand erection利用滑模提升装置将仓顶结构（整体析架、网架、井字梁等）拖带到设计标高并整体安装就位的施工方法。2.0.1 7 1具式析架吊模施工tool一trusssuspendedformworkC onstrllC t1 O fi利用钢管、型钢等组成工具式析架支撑于仓壁，作为仓顶混凝土结构悬吊模板支撑体系的施工方法。2.0.1 8承 重钢梁支撑施工steelbearingbeamsupport。on-S trllC tlon在仓壁上架设钢梁（彬架），铺设作业平台，作为仓顶混凝土结构施工支撑系统的施工方法。3基本 规 定3.0.1筒仓工程施工单位应具有相应的施工资质，施工现场应建立健全质量、安全管理体系、配备相关施工技术标准、制定质量控制和检验检测管理制度。3.0.2筒仓工程可按结构部位、施工顺序等
