GB50054-2011 低压配电设计规范.pdf

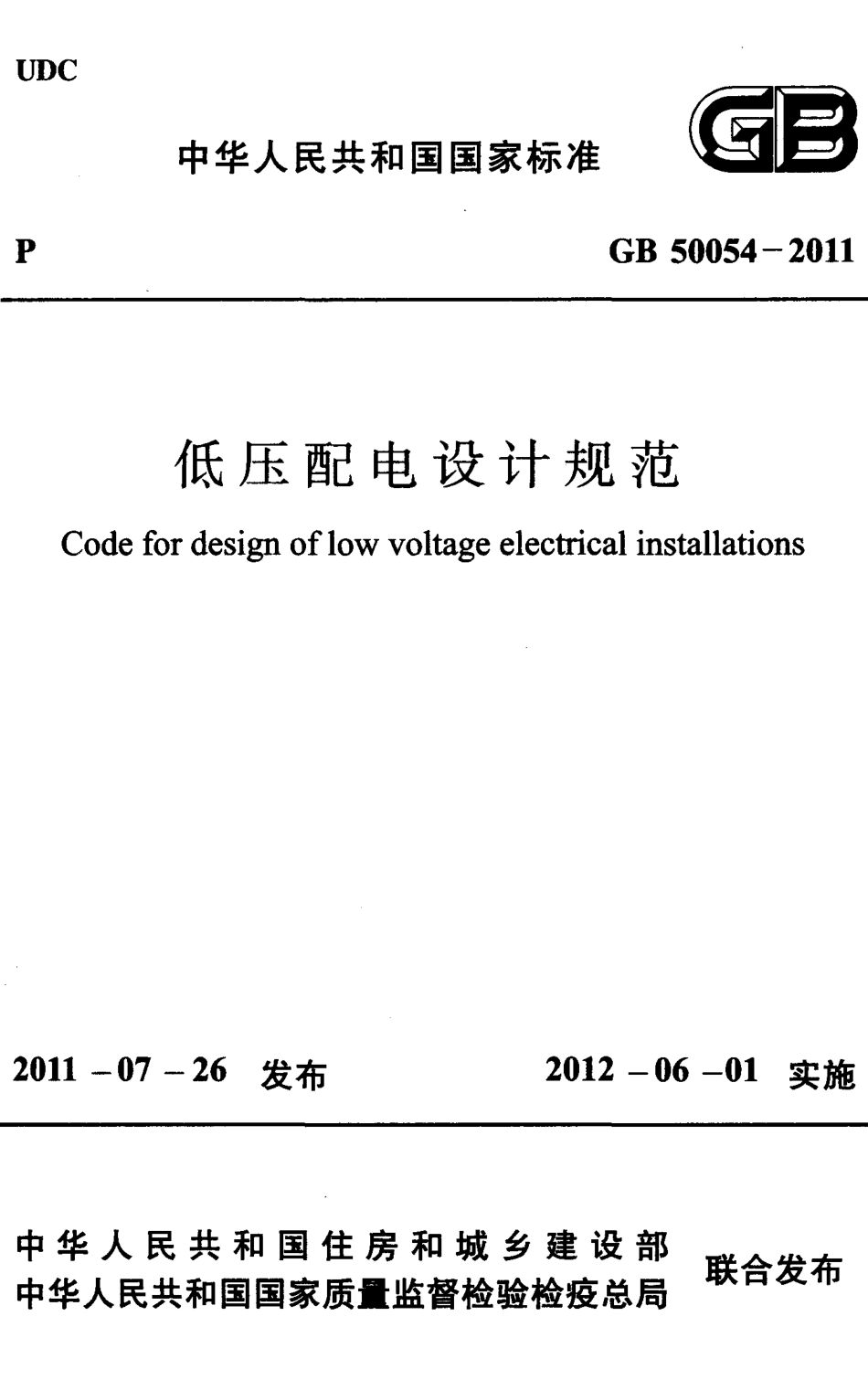

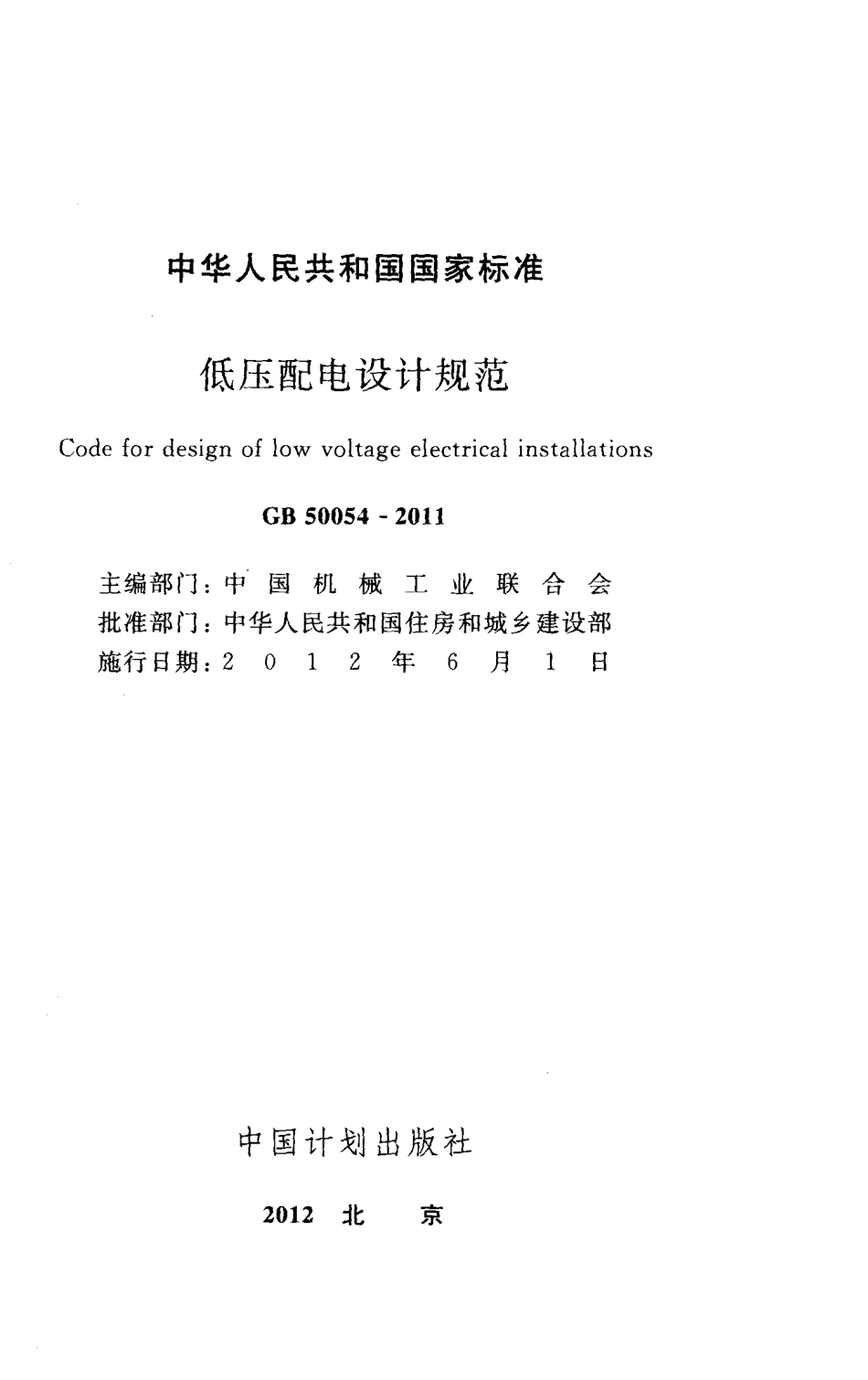

UDC 中华人民共和国国家标准(;B P GB 50054-2011 低压配电设计规范Code for design of low voltage elec位icalinstallations 2011-07-26发布2012-06-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检瘦总局w w w.w e b o o s.c o m中华人民共和国国家标准低压配电设计规范Code for design of low voltage electrical installations GB 50054-2011 主编部门:中国机械工业联合会批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 2 年6 月1 日中国计划出版社2012北京w w w.w e b o o s.c o m中华人民共和国住房和城乡建设部公告第1100号关于发布国家标准低压配电设计规范的公告现批准低压配电设计规范为国家标准，编号为GB50054 2011，自2012年6月1日起实施。其中，第3.1.4、3.1.7、3.1.10、3.1.12、3.2.13、4.2.6、7.4.1条为强制性条文，必须严格执行。原低压配电设计规范)GB50054-95同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二O一一年七月二十六日w w w.w e b o o s.c o m前吉同本规范是根据原建设部关于印发二00一二00二年度工程建设国家标准制订、修订计划的通知)(建标(2002)85号)的要求，由中机中电设计研究院有限公司会同有关单位在原低压配电设计规范)GB50054-95的基础上修订而成的o本规范在编制过程中，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。本规范共分7章和1个附录，主要技术内容包括:总则、术语、电器和导体的选择、配电设备的布置、电气装置的电击防护、配电线路的保护、配电线路的敷设等。修订的主要技术内容有:1.将规范适用范围的电压由交流、工频500V以下修改为交流、工频1000V及以下;2.取消了原规范总则中对于选用铜、铝导体材质的规定;3.增设术语为单独一章，删除附录中的名词解释;4.补充了功能性开关电器和剩余电流动作保护电器选择和安装的规定;5.补充了选用具有中性极的开关电器的规定;6.补充了IT系统中安装绝缘监测电器的规定;7.补充了等电位联结用的保护联结导体截面积选择的规定;8.将原第三章配电设备的布置中的第二节配电设备布置中的安全措施和第四章配电线路的保护中的第四节接地故障保护合并，并增加SELV系统和PELV系统及FELV系统一 1 w w w.w e b o o s.c o m节，为第5章电气装置的电击防护9.在配电线路的保护一章中增加了配电线路电气火灾防护一节;10.增加了关于可弯曲金属导管布线、地面内暗装金属槽盒布线、矿物绝缘电缆敷设、预分支电缆敷设的规定;11.对原规范部分条文进行了补充、完善和调整。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，中国机械t业联合会负责日常管理工作，中机中电设计研究院有限公司负责具体技术内容的解释。本规范在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议寄送至中机中电设计研究院有限公司(地址:北京首都体育馆南路9号中国电工大厦;邮政编码:100048;E-mail:)，以供今后修订时参考。本规范组织单位、主编单位、参编单位、主要起草人和主要审查人:组织单位:中国机械工业勘察设计协会主编单位:中机中电设计研究院有限公司参编单位:中国有色工程有限公司(原中国有色工程设计研究总院)2 中国航空规划建设发展有限公司(原中国航空工业规划设计研究院)北京市建筑设计研究院施耐德电气(中国)投资有限公司保定市满城长瑞管业有限公司湖州久盛电气有限公司国际铜业协会(中国)无锡TCL罗格朗低压电器有限公司w w w.w e b o o s.c o m营口鑫源金属套管有限公司主要起草人:贺湘琅玉增尧邵晓钢I杰刘叶语王厚余任红徐辉张萍王长瑞王建明王大刚潘立新凌全新主要审查人:王素英李道本王金元毛文中黄宝生姚大林余小军钟景华姚杰邓重秋季慧玉罗怀平 3 w w w.w e b o o s.c o m目次1总则(1)2术语(2)3 电器和导体的选择(6)3.1 电器的选择(6)3.2 导体的选择(8)4 配电设备的布置(15)4.1 一般规定(15)4.2 配电设备布置中的安全措施(15)4.3 对建筑物的要求(16)5 电气装置的电击防护(18)5.1 直接接触防护措施08)5.2 间接接触防护的自动切断电源防护措施(21)5.3 SELV系统和PELV系统及FELV系统(26)6 配电线路的保护(30)6.1 一般规定(30)6.2 短路保护(30)6.3 过负荷保护(32)6.4 配电线路电气火灾防护(33)7 配电线路的敷设(34)7.1 一般规定(30 7.2 绝缘导线布线(35)7.3 钢索布线(40)7.4 裸导体布线(42)7.5 封闭式母线布线(42)w w w.w e b o o s.c o m7.6 电缆布线7.7 电气竖井布线附录A系数h值本规范用词说明引用标准名录(58)附:条文说明(59)2 w w w.w e b o o s.c o mContents 1 General provisions(1)2 Terms(2)3 Selection of electrical devices and conductors(6)3.1 Selection of electrical devices(6)3.2 Selection of conductor(8)4 Layout of switchgear assembly(15)4.1 General requirement(15)4.2 Safety precautions in layout of switchgear assembly(15)4.3 Requirements for buildings.(16)5 Protection against electric shock in electrical installation(18)5.1 Measure for protection against direct contact(18)5.2 Measure for protection against indirect contact by automatic disconnection of supply(21)5.3 SELV system、PELV system and FEL V system(26)6 Protection for power circuits(30)6.1 General requirement(30)6.2 Protection against short circuit(30)6.3 Protection against overload(32)6.4 Protection against electrical fire of power circuits(33)7 Erection of wiring systems(34)7.1 General requirement(34)7.2 Wiring of insulated conductors(35)7.3 Wiring of suspended conductors.o)3 w w w.w e b o o s.c o m7.4 Wiring of bare conductors(42)7.5 Wiring of enclosed busbar(42)7.6 Wiring of cables.(4们7.7 Wiring in electric shaft(50)Appendix A Value of factor k(53)Explanation of wording in this code(57)List of quoted standards(58)Addition:Explanation of provisions(59)4 w w w.w e b o o s.c o m1总则1.0.1 为使低压配电设计中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制定本规范。1.O.2 本规范适用于新建、改建和扩建工程中交流、工频lOOOV及以下的低压配电设计。1.o.3 低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。1 w w w.w e b o o s.c o m2术语2.0.1 预期接触电压prospective touch voltage 人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。2.O.2 约定接触电压限值conventional prospective touch voltage limit 在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值o2.O.3 直接接触direct contact 人或动物与带电部分的电接触。2.O.4 间接接触indirect contact 人或动物与故障状况下带电的外露可导电部分的电接触。2.O.5 直接接触防护protection against direct contact 元故障条件下的电击防护。2.O.6 间接接触防护protection against indirect contact 单一故障条件下的电击防护。2.O.7 附加防护additional protection 直接接触防护和间接接触防护之外的保护措施。2.O.8 伸臂范围arms reach 从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用于达到的最大范围。2.O.9 外护物enclos盯E能提供与预期应用相适应的防护类型和防护等级的外罩。2.0.10 保护遮栏protective barrier 为防止从通常可能接近方向直接接触而设置的防护物。2 w w w.w e b o o s.c o m2.0.11 保护阻挡物protecti ve 0 bstacle 为防止无意的直接接触而设置的防护物。2.0.12 电气分隔electrical separa tion 将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。2.0.13 保护分隔protective separation 用双重绝缘、加强绝缘或基本绝缘和电气保护屏蔽的方法将一电路与其他电路分隔。2.0.14 特低电压extra-low voltage 相间电压或相对地电压不超过交流方均根值50V的电压。2.0.15 SELV系统SELV system 在正常条件下不接地，且电压不能超过特低电压的电气系统。2.0.16 PELV系统PELV system 在正常条件下接地，且电压不能超过特低电压的电气系统。2.0.17 FELV系统FELV system 非安全目的而为运行需要的电压不超过特低电压的电气系统。2.0.18 等电位联结equipotential bonding 多个可导电部分间为达到等电位进行的联结。2.0.19 保护等电位联结protecti ve-eq ui poten tial-bonding 为了安全目的进行的等电位联结。2.0.20 功能等电位联结functional-equipotential-bonding 为保证正常运行进行的等电位联结。2.O.21 总等电位联结main equipotential bonding 在保护等电位联结中，将总保护导体、总接地导体或总接地端子、建筑物内的金属管道和可利用的建筑物金属结构等可导电部分连接到一起。2.0.22 辅助等电位联结
