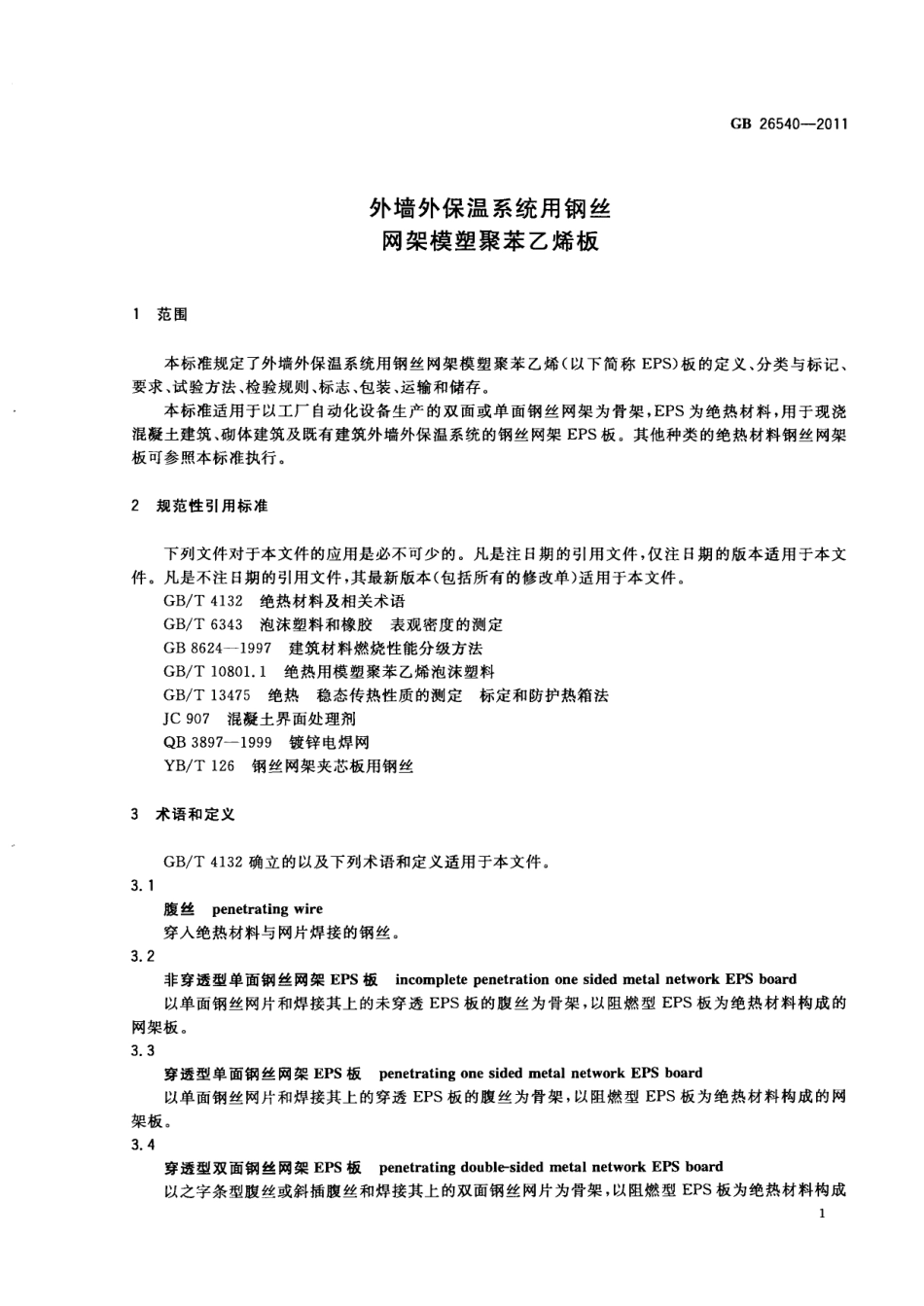

I CS 9 1.1 0 0.6 0 Q 2 5(c W i_华 人 民 共 和 国 国 家 标 准GB 26 540201 1外墙外保温系统用钢丝 网架模塑聚苯乙烯板EPS board with metal network for exterior insulation and finish systems201 1-06-1 6 发布_201 2-04-01 实施中华人民共和国国家质量监督检验检疫总局#中 国 国 家 标 准 化 管 理 委 员 会GB 26540 2011本标准第6章中6.3.8钢丝直径及6.4 性能为强制性，其余为推荐性。本标准按照G B/T 1.1 一2 0 0 9给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国绝热材料标准化技术委员会(S A C/TC 1 91)归口。本标准主要起草单位：中国绝热节能材料协会。本标准参加起草单位:上海中吉机械制造有限公司、华声（天津）国际企业有限公司、山东龙新建材 股份有限公司、山西钰塑科贸有限公司、太原万众源新型墙材有限公司、上海奇艾新型墙体材料有限公 司、山东汇金彩钢有限公司、上海光普机械制造有限公司、贵州新型保温材料厂、佳木斯龙华建材有限公 司、沈阳市嘉和网板厂、天津市盛强建筑材料有限公司、吉林省敦化市翔宇钢丝网架水泥聚苯夹芯板有 限公司、青岛兴福源节能工程有限公司。本标准主要起草人:胡小媛、张德信、高凯良、高钊、耿相军。GB 26540 2011外墙外保温系统用钢丝 网架模塑聚苯乙烯板1 范围本标准规定了外墙外保温系统用钢丝网架模塑聚苯乙烯（以下简称E PS)板的定义、分类与标记、要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于以工厂自动化设备生产的双面或单面钢丝网架为骨架，E P S 为绝热材料，用于现浇 混凝土建筑、砌体建筑及既有建筑外墙外保温系统的钢丝网架E P S 板。其他种类的绝热材料钢丝网架 板可参照本标准执行。2 规范性引用标准下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B/T 4 1 3 2 绝热材料及相关术语G B/T 6 3 4 3 泡沫塑料和橡胶表观密度的测定G B 8 6 2 4 1 9 9 7 建筑材料燃烧性能分级方法G B/T 1 0 8 0 1.1 绝热用模塑聚苯乙烯泡沫塑料G B/T 1 3 4 7 5 绝热稳态传热性质的测定标定和防护热箱法J C 9 07混凝土界面处理剂Q B 3 8 97 1 9 9 9 镀锌电焊网Y B/T 126钢丝网架夹芯板用钢丝3 术语和定义G B/T 4 1 3 2 确立的以及下列术语和定义适用于本文件。3.1腹丝 p e n e t ra t i n g w i re穿入绝热材料与网片焊接的钢丝。3.2非穿透型单面钢丝网架 E PS 板 i n c o mp l e t e p e n e t ra t i o n o n e s i d e d me t a l n e t w o rk E PS b o a rd以单面钢丝网片和焊接其上的未穿透E P S 板的腹丝为骨架，以阻燃型E P S 板为绝热材料构成的 网架板。3.3穿透型单面钢丝网架 E PS 板 p e n e t ra t i n g o n e s i d e d me t a l n e t w o rk E PS b o a rd以单面钢丝网片和焊接其上的穿透E P S 板的腹丝为骨架，以阻燃型E P S 板为绝热材料构成的网 架板。3.4穿透型双面钢丝网架 E PS 板 p e n e t ra t i n g d o u b l e-s i d e d me t a l n e t w o rk E PS b o a rd以之字条型腹丝或斜插腹丝和焊接其上的双面钢丝网片为骨架，以阻燃型E P S 板为绝热材料构成GB 26540 2011的网架板。3.5界面处理剂 i n t e rf a c e t re a t i n g a g e n t由水泥、高分子材料组成喷涂于钢丝网架E P S 板表面的，可提高钢丝网架板与找平层粘结性和 E P S 板的阻燃性的材料。4分类和标记4.1分类按腹丝的穿透形式分为：F C T-非穿透型单面钢丝网架E P S 板；C T-穿透型单面钢丝网架E P S 板；Z-穿透型双面钢丝网架E P S 板。4.2标记产品应按以下方式进行标记：产品名称-分类-燃烧性能分级-长度X 宽度X 厚度-标准号。其中：产品名称一外墙外保温用钢丝网架E P S 板，标记为W G J。板材长度、宽度和厚度以m m 为单位。示例：长度为2 700 mm、宽度为1 200 mm、网架板厚度为50 mm,燃烧性能分级为A 级的穿透型单面钢丝网架 EPS板可标记为：WGJ-CT-A-2700 X 1 200 X 50-GB 26 5405原材料5.1钢丝应符合YB/T 1 2 6 的要求。5.2模塑聚苯乙烯泡沫塑料E P S 密度不应小于1 8 kg/m3，尺寸稳定性不大于0.5%，导热系数小于等于0.0 3 8 W/(m K)，阻 燃型，其余性能应符合G B/T 1 0 8 0 1.1 类别n的要求。5.3界面处理剂应符合J C 90 7 混凝土界面处理剂P 类 I型的规定。6 要求6.1外观质量外观质量应符合表1 规定。GB 26540 2011表 1 外观质量项目要 求外观界面处理剂涂敷均勻，不得有漏涂或漏喷，与钢丝和EPS板附着牢固，干擦不掉粉;板面平整，不得有明 显翘曲、变形；EPS板不得掉角、破损；焊点区以外的钢丝不允许有锈点EPS板 对接板长3 000 m m范围内EPS板对接不得多于两处,且对接处需要用胶粘剂粘牢6.2规格尺寸及允许偏差规格尺寸及允许偏差应符合表2 规定。其他规格由供需双方商定。表 2 规格尺寸及允许偏差 单位为毫米项目规 格允许偏差长度3 000士 5宽度1 200土 5EPS板厚度40、50、80、1 00土 2网架板厚度非穿透型FCT50、6 0、90、1 1 0士 3穿透型CT50、6 0、90、1 1 0土 3Z50、6 0、90、1 20土 4两对角线差1 06.3腹丝及钢丝网片6.3.1钢丝网片距E P S板距离钢丝网片纬向钢丝外缘距E P S 板凸面的距离应为1 0 m m，偏差不得大于 2 m m。6.3.2腹丝穿透E P S板露出长度(CT)穿透型单面钢丝网架E P S 板(C T)腹丝穿透E P S 板露出长度应为4 0 m m，偏差不得大于士3 m m。6.3.3腹丝未穿透E P S板(FCT)厚度非穿透型单面钢丝网架E P S 板(F C T)腹丝未穿入E P S 板的厚度应小于等于E P S 板厚的1/3。6.3.4钢丝挑头6.3.4.1板边钢丝挑头钢丝网片板边钢丝挑头应小于等于6 m m。6.3.4.2腹丝挑头腹丝露出钢丝网片挑头应小于等于5 m m。GB 26540 20116.3.5 同方向腹丝中心距同方向两相邻腹丝的中心距应为1 0 0 m m，偏差不得大于 5 m m。6.3.6 同方向腹丝不平行度同方向相邻腹丝不平行度应小于等于3 度。6.3.7 电焊钢丝网孔尺寸电焊钢丝网网孔尺寸应为5 0 m m X 5 0 m m，经向偏差不得大于 2.5 m m，纬向偏差不得大 于 1.0 m m 06.3.8 钢丝直径6.3.8.1 网片钢丝直径网片钢丝直径应为2.0 m m，偏差不得大于 0.0 5 m m。6.3.8.2 腹丝钢丝直径腹丝钢丝直径应为2.0 m m，偏差不得大于士0.0 5 m m。6.4性能6.4.热阻热阻应符合表3 规定。表 3 热阻分类网架板厚度/m m热阻/m2 K/W 不小于F C T5 00.906 01.0 0901.6 01 1 02.0 0C T5 00.6 06 00.7 5901.2 01 1 01.5 0Z6 00.5 57 00.7 51 0 01.2 01 2 01.5 06.4.2 焊点抗拉力应大于等于3 3 0 N。GB 26540 20116.4.3网片焊点漏焊率应不大于0.8%。6.4.4腹丝与网片漏焊率应不大于3%，且板周边2 0 0 m m 内应无漏焊、脱焊。6.4.5 E P S板密度应大于等于1 8 kg/m3。6.5燃烧性能燃烧性能按照G B 8 6 2 4-1 997 分级，应符合标记中企业的明示指标。7 试验方法7.1外观质量在光线明亮处目测检验，记录观察到的缺陷。7.2规格尺寸和允许偏差7.2.1规格7.2.1.1量具7.2.1.1.1钢卷尺精度1 mm;7.2.1.1.2钢直尺精度0.5 m m；7.2.1.1.3游标卡尺精度0.0 5 m m；7.2.1.1.4外卡银精度0.0 2 m m；7.2.1.1.5千分尺精度0.0 1 m m；7.2.1.1.6游标万能角度尺读数值5 。7.2.1.2试件在放置至少2 4 h的产品中抽取试件。7.2.1.3长度、宽度将试件放置在至少有三个相等间距，具有硬质平滑表面的支撑物上。按 图 1 所示用钢卷尺和直尺 测量其长度、宽度。取 3 个测量值的算术平均值为测定结果，修约至1 m m。5GB 26540 2011L/2单位为毫米图 1 长度a)、宽度cb)、厚度测量位置7.2.1.4 厚度7.2.1.4.1 网架板厚度按图1 所示，在 a、6、d e、/点，用钢直尺和外卡钳配合或用游标卡尺按图2 所示测量网架板厚度 幻。取 6 个测量值的算术平均值为测定结果，修约至1 m m。7.2.1.4.2 E P S 板厚度按图1 所示，在 a、6、c、d、e、/点，用钢直尺和外卡钳配合或用游标卡尺按图2 所示测量E P S 板厚 度 A 2。取 6 个测量值的算术平均值为测定结果，修约至1 m m。说明：hi网架板厚度；h2-EPS板厚度；h,钢丝外缘至EPS板凸面的距离。图2钢丝网架E P S板 测 量 示 意 图7.2.2对角线差用钢卷尺测量两条对角线长度，取其差值为测定结果，修约至1 m m。7.2.3钢丝网片距E P S板面距离按图2 所示，在试件上任意取三处，用钢直尺测量钢丝网片钢丝外缘至E P S 板凸面的距离/i 3，取 3 个测量值的算术平均值为测定结果，修约至0.5 m m。GB 26540 20117.2.4腹丝穿透E P S板露出长度在试件上任意取三处，用钢直尺测量腹丝穿透E P S 板露出长度，取 3 个测量值的算术平均值为测 定结果，修约至0.5 m m。7.2.5腹丝未穿透E P S板厚度在试件上任意取三处，暴露出钢丝插入部位，用钢直尺测量腹丝未穿透E P S 板的厚度，取 3 个测量 值的算术平均值为测定结果，修约至1 m m。7.2.6板边钢丝挑头在试件上任意取三处，用钢直尺测量挑头长度，取 3个测量值的算术平均值为测定结果，修约 至 0.5 m m 07.2.7腹丝挑头在试件上任意取三处，用钢直尺测量挑头长度，取 3个测量值的算术平均值为测定结果，修约 至 0.5 m m。7.2.8同方向腹丝中间距在试件上任意取三处，用钢直尺测量同方向相邻腹丝中心距，测量点为相邻钢丝的中心位置，取 3 个测量值的算术平均值为测定结果，修约至1 m m。7.2.9同方向腹丝不平行度按图2 所示，在试件上任意取三组，同方向两根为一组，用游标万能角度尺分别测量同方向两根相 邻腹丝插人角度A、2，得出两个测量值差，取 3 个测量值差的算术平均值为测定结果，修约至0.5 。7.2.10电焊钢丝网网孔尺寸按 QB/T 3 8 97 中 5.1.6 进行。7.2.1 1钢丝直径在试件上按网片钢丝和腹丝钢丝各任意取三处，用千分尺测量钢丝直径，取其平均值为测定结果，修约至0.0 1 m m。7.3热阻沿板材长度方向截取1 块原厚度的试件，将试件上钢丝网尽量压至与板面紧密接触，然后在有网
