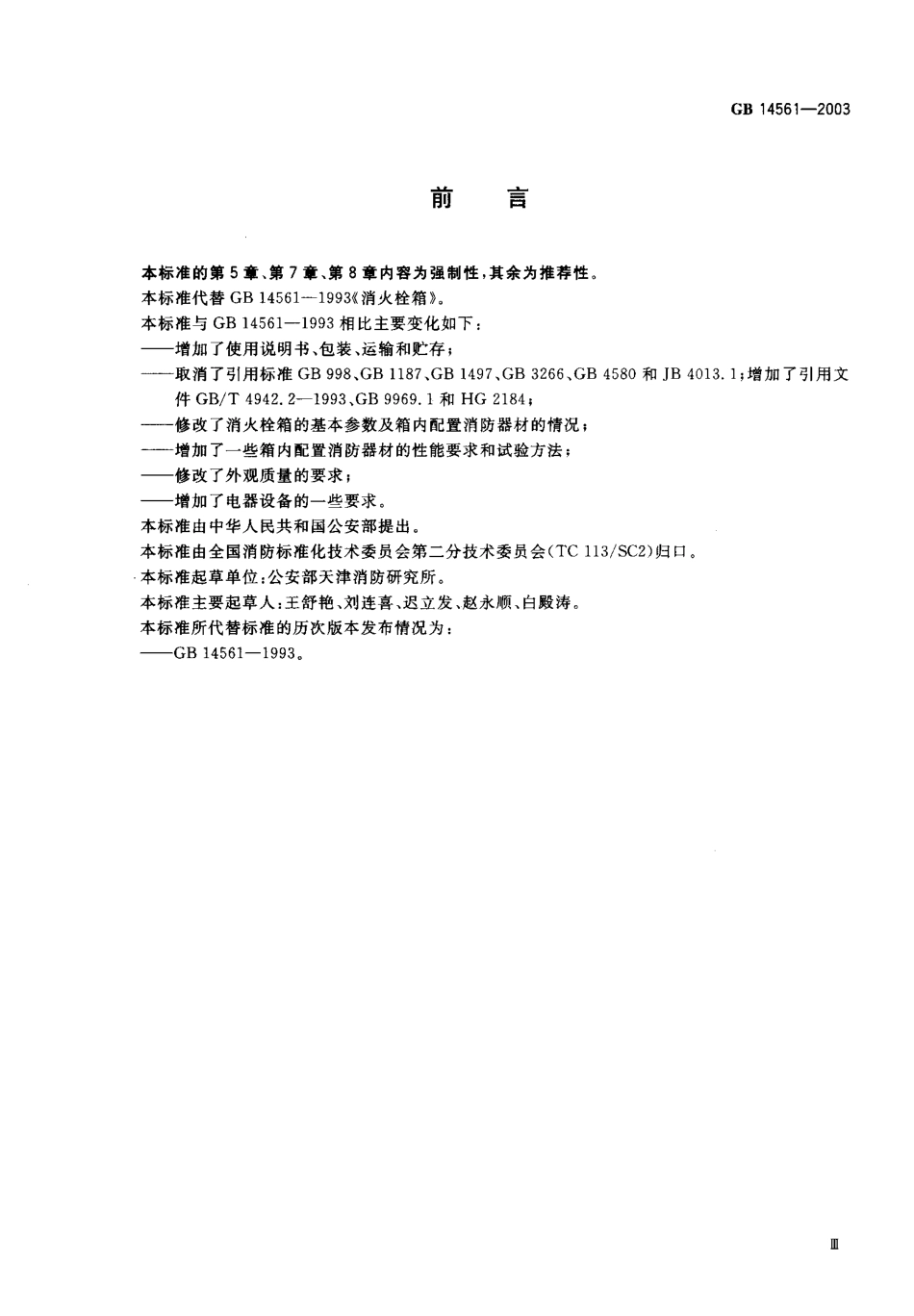

GB 1 4 5 6 1-2 0 0 3月 吐吕本标准的第 5 章、第7章、第 8 章内容为强制性，其余为推荐性。本标准代替 G B 1 4 5 6 1-1 9 9 3(消火栓箱。本标准与 G B 1 4 5 6 1-1 9 9 3 相比主要变化如下:增加了使用说明书、包装、运输和贮存;取消 了引用标准 GB 9 9 8,GB 1 1 8 7,GB 1 4 9 7,GB 3 2 6 6,GB 4 5 8 0和 J B 4 0 1 3.1;增加 了引用文 件 G B/T 4 9 4 2.2-1 9 9 3,G B 9 9 6 9.1 和 HG 2 1 8 4;修改了消火栓箱的基本参数及箱内配置消防器材的情况;增加了一些箱内配置消防器材的性能要求和试验方法;修改了外观质量的要求;增加了电器设备的一些要求。本标准由中华人 民共和国公安部提出。本标准由全国消防标准化技术委员会第二分技术委员会(T C 1 1 3/S C 2)归口。本标准起草单位:公安部天津消防研究所。本标准主要起草人:王舒艳、刘连喜、迟立发、赵永顺、白殿涛。本标准所代替标准的历次版本发布情况为:GB 1 4 5 6 1-1 9 9 3GB 1 4 5 61-2 0 0 3消火栓箱范围 本标准规定了消火栓箱(以下简称栓箱)的分类、要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存等。本标准适用于建筑物内室内消火栓给水系统用栓箱。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 1 1 7 3 铸造铝合金 G B/T 1 1 7 6 铸造铜合金技术条件(G B 1 1 7 6-1 9 8 7,n e q I S O 1 3 3 8-7 7)G B 3 2 6 5 内扣式消防接n G B 3 4 4 5-1 9 9 3 室内消火栓 GB/T 4 9 4 2.2-1 9 9 3 低压电器外壳防护等级(e q v I E C 9 4 7-1:1 9 8 8)G B 6 2 4 6 有衬里消防水带性能要求和试验方法 G B 8 1 8 1 消防水枪性能要求和试验方法 G B 9 9 6 9.1 工业产品使用说明书总则 H G 2 1 8 4 输水、通用橡胶软管术语和定义 下列术语和定义适用于本标准。3.1 消火栓箱 F i r e h y d r a n t b o x 指安装在建筑物内 的消防给水管路上，由 箱体、室内消火栓、消防接口、水带、水枪、消防软管卷盘及电器设备等消防器材组成的具有给水、灭火、控制、报警等功能的箱状固定式消防装置.4分类4，型式4.1.1 栓箱按安装方式可分为:a)明装式;b)暗装式;c)半暗装式。4T2 栓箱按箱门型式可分为:a)左开门式;b)右开门式;c)双开门式;d)前后开门式。4.1.3 栓箱按箱门材料可分为:a)全钢型;GB 1 4 5 6 1-2 0 0 3 b)钢框镶玻璃型;c)铝合金框镶玻璃型;d)其他材料型。4.1.4 栓箱按水带安置方式可分为:a)挂置式(见图 1);b)盘卷式(见图2);c)卷置式(见图 3);d)托架式(见图4),4.2 基本参数及基本型号4.2.1 基本参数 栓箱的基本参数以箱体的长边、短边和厚度尺寸表示(见表 1),4.2.2 墓本型号 栓箱的基本型号表示箱体的基本参数以及箱内主要消防器材的配置情况(见表 1),4.3 栓箱型号表示方法 松箱9 11 号由“某本型号”和+m式代号”两部分组成。其形式如下:基本型号S G xx x xx配置室内消火栓公称通径(单位:mm)箱体长短边尺寸代号箱体厚度尺寸(单位:c m)消火栓箱4.3.1 基本型号 箱体的长短边尺寸代号按表 1 规定。栓箱内配置消防软管卷盘时用代号“Z，表示，不配置者不标注代号。4.3.2 型式代号4.3.2.1 水带安置方式代号 水带为挂置式不用代号表示，其余方式分别用下述代号表示:I T(盘)盘卷式;J;(卷)卷置式;+T (托)托架式。4.3.2.2 箱门型式代号 箱门为单开门型式不用代号表示，其余型式分别用下述代号表示:I S (双)一一 双开 门式;GB 1 4 5 6 1-2 0 0 3 +H;(后)前后开门式。4.3.3 标记示例 箱门为双开门式，水带为盘卷式安置，内配消防软管卷盘及公称通径为 6 5 m m室内消火栓，箱体外形尺寸为 1 0 0 0 m m X 7 0 0 m m X 2 4 0 m m的栓箱:栓箱S G 2 4 B 6 5 Z-P S 水 带 挂 架图 1 挂置式栓箱 水 带 盘、氛脚一骊笋/澎峨一翩鞭、圈图2 盘卷式栓箱G B 1 4 5 6 1-2 0 0 3消防 软 管 卷盘卷里式栓箱(配置 消防软 管卷盘)托 架卜-月.一一，卜-一 一 一卜-一一.一即-二图幽二 L u i-f p.-4 以 图 4托架式栓箱GB 1 4 5 6 1-2 0 0 3表 1 栓箱基本型号、基本参数及 消防器材 的配置GB 1 4 5 6 1-2 0 0 35要求5.1 箱内消防器材的配置 箱内消防器材的配置应符合表 1的规定。5.2 室内消火栓 室内消火栓应是符合 G B 3 4 4 5规定的合格产品。5.2.1 密封性能 室内消火栓各密封部位应能承受1.6 MP a的水压，保压 2 mi n，应无渗漏现象。5.2.2水压强度 室内消火栓的阀体和阀盖应能承受2.4 MP a 的水压，保压 2 m i n不得有破裂和渗漏现象。5.3 消防接口 消防接口应是符合G B 3 2 6 5 规定的合格产品。5.3.1 密封性能 K N型内螺纹固定接口在 1.6 MP a 水压下，保压 2 mi n，接口与相应规格的接口闷盖间应无渗漏现象。水带接口成对连接后，在1.6 MP a 水压下，保压 2 m i n，应无渗漏现象。5.3.2水压强度 成对连接的固定接口在 2.4 MP a 水压下，保压 2 mi n，不应出现裂纹或断裂现象。试验后应能正常操作5.3.3 水带接口抗跌落性 水带接口从 1.5 0 m高处自由跌落五次，应无损坏并能正常操作。5.4消防水带 消防水带应是符合G B 6 2 4 6 规定的合格产品。5.4.1 长度及公差 消防水带的标准长度为2 扩沪 o m或2 5 十 尸 0 m e5.4.2 密封性能 消防水带在 0.8 MP a 水压下，保压5 mi n，水带全长应无泄漏现象。5.4.3 耐压性能 消防水带在 1.2 MP a 水压下，保持 5 m i n，应无渗漏现象。在2.4 MP a水压下，保压 5 mi n，不应爆破5.4.4 扭转方向 在水压作用下，沿水流方向看，消防水带不得产生逆时针扭转。5.5 消防水枪 消防水枪应是符合 G B 8 1 8 1 规定的合格产品。5.5.1 密封性能 水枪在 0.9 MP a 水压下，枪体及各密封部位应无泄漏。5.5.2 水压强度 水枪在 1.6 MP a 水压下，水枪应无破裂和影响正常使用的残余变形。5.6 消防软管卷盘5.6.1 性能参数 消防软管卷盘的主要性能参数应符合表 2 的规定G B 1 4 5 61-2 0 0 3表 2 消 防软管卷盘的主要性能参数及喷射性能额定工作压力/MP a试 验 压力/M P a 流 量A L/min)直 流 射程/m软管内径/mm软 管 长 度/m0.80.4)2 4.0)6.0基 本 尺 寸极 限 偏 差基 本 尺 寸极 限 偏 差1 9士0.82 0,2 5士 1.0%56.2操作性能 摇臂应能从箱体内向外作水平摆动，摆动角)9 0 0，摆动时应无卡阻和松动，驱使摆动的力不得大于5 0 N。消防软管卷盘转动的启动力矩不得大于 2 0N m.5.6.3 抗冲击性能 按6.6.3方法试验后，消防软管卷盘不得产生影响正常使用的变形;在0.8 MP a 水压条件下各连接部位不得有渗漏现象。5.6.4 负荷性能 按6.6.4 方法试验后，消防软管卷盘不得产生影响正常使用的变形;在0.8 MP a水压条件下各连接部位不得有渗漏现象。5.6.5 连接性能 消防软管卷盘的卷盘轴与弯管、软管与软管盘进出口、软管与进水控制阀、软管与喷枪的连接应牢固可靠，在。.8 MP a 水压下不得有脱离及渗漏现象在 1.2 MP a 水压下，各零件不得产生影响正常使用的变形和损坏。5.6.6 软管性能 消防软管卷盘的软管应是符合HG 2 1 8 4 规定的合格产品。5.6.6.1 软管在0.8 M P a 压力下，外径的膨 胀率应不大于4%.5.6.6.2 软管在 1.2 MP a 压力下，不得有渗漏现象;在 2.4 MP a压力下，软管不应爆破，膨胀应均匀、无局部凸起现象。5.6.7 进水控制阀的水压强度性能 消防水喉进水控制阀选用公称通径 2 0 m m或 2 5 m m的球阀和闸阀时，必须通过水压强度试验在2.4 MP a 水压下，保压 2 m i n,阀体不得有破裂和渗漏现象。5.7 电器设备5.7.1 控制按钮应有防止误动作措施，且至少应有一对常开和一对常闭触点，触点间的接触电阻在正常的大气条件下不得大于0.1 1 1,5.7.2 指示灯应具有防水、防尘能力，其指示灯光为红色，在光照度 1 0 0 0 l x环境下，距 3 m远处应清晰可见。5.7.3 配置音响警报器件的栓箱，其警报音响在额定工作电压下，距离 1 m远处的声压级应不低于6 5 d B(A)。在 8 5%额定工作电压条件下能发出音响5.7.4 栓箱内各电器设备的额定工作电压应为 2 2 0 Va.c.或2 4 V d.c.。5.7.5 栓箱内各电器设备的接线端子均不得裸露，各接线端子与箱体之间的绝缘电阻，在正常大气条件下不得小于5 0 M S 2.5.7.6 栓箱内各电器设备的外壳防护等级应为 I P X 5.5.8 连接性能5.8.1 消防水带与接口的连接应牢固可靠，在 0.8 MP a水压下不得有脱离及泄漏现象。5.8.2 室内消火栓与消防水带之间、消防水带与消防水枪之间通过接口连接后，在 0.8 MP a 水压下，其各连接部位不得有泄漏现象。5.9 喷射性能 室内消火栓、消防水带、消防水枪连接后，在。.3 5 MP a 水压下，其流量不应小于 3 0 0 1 丫min，水枪的充实水柱不 应小于1 3 m,7G B 1 4 5 61-2 0 0 35.1 0 外观5.1 0.1 外观质f5.1 0.1.1 栓箱内配置的消防器材按规定装配完毕后，箱体应端正，不得有歪斜翘曲等现象。各表面应无凹凸不平等加工缺陷及磕碰痕迹。5.1 0.1.2 箱体内外表面应作防腐处理。进行涂漆防腐处理的箱体，其涂层应均匀一致、平整光亮。明装式栓箱的箱体外表及其他型式栓箱的外露部位涂层应色泽美观，不得有流痕、气泡、剥落等缺陷。5.1 0.1.3 焊缝或焊点应平整均匀、焊接牢固，应无烧穿、疤瘤等焊接缺陷。铆接应严实美观。铆钉排列应整齐，铆接后铆钉连接应紧固无歪斜。5.1 0.2 外形尺寸5.1 0.2.1 箱体的长边、短边及厚度尺寸应符合表 1 要求。5.1 0.2.2 箱门关闭到位后，应与四周框面平齐，其不平的最大允差为2.0 mm,5.1 0.2.3 箱门与框之间的间隙应均匀平直，最大间隙不超过 2.5 m m5.1 0.2.4 栓箱正面上的零部件，凸出箱门外表平面的高度不得大于 1 5.0 m m;其余各面的零部件，凸出该面外表平面的高度不得超过 1 0.0 m m,5.1 1 材料5.1 1.1 箱体应使用厚度不小于 1.2 mm的薄钢板或铝合金材料制造，也可使用符合本标准 5.1 2 要求的其他材料5.1 1.2 栓箱箱门材料可根据消防工程特点，结合室内建筑装饰要求确定。镶玻璃的箱门玻璃厚度不得小于4 m m.5.1 1.3 水带挂架、托架和
