DGJ08-56-2012 上海市建筑幕墙工程技术规程.pdf

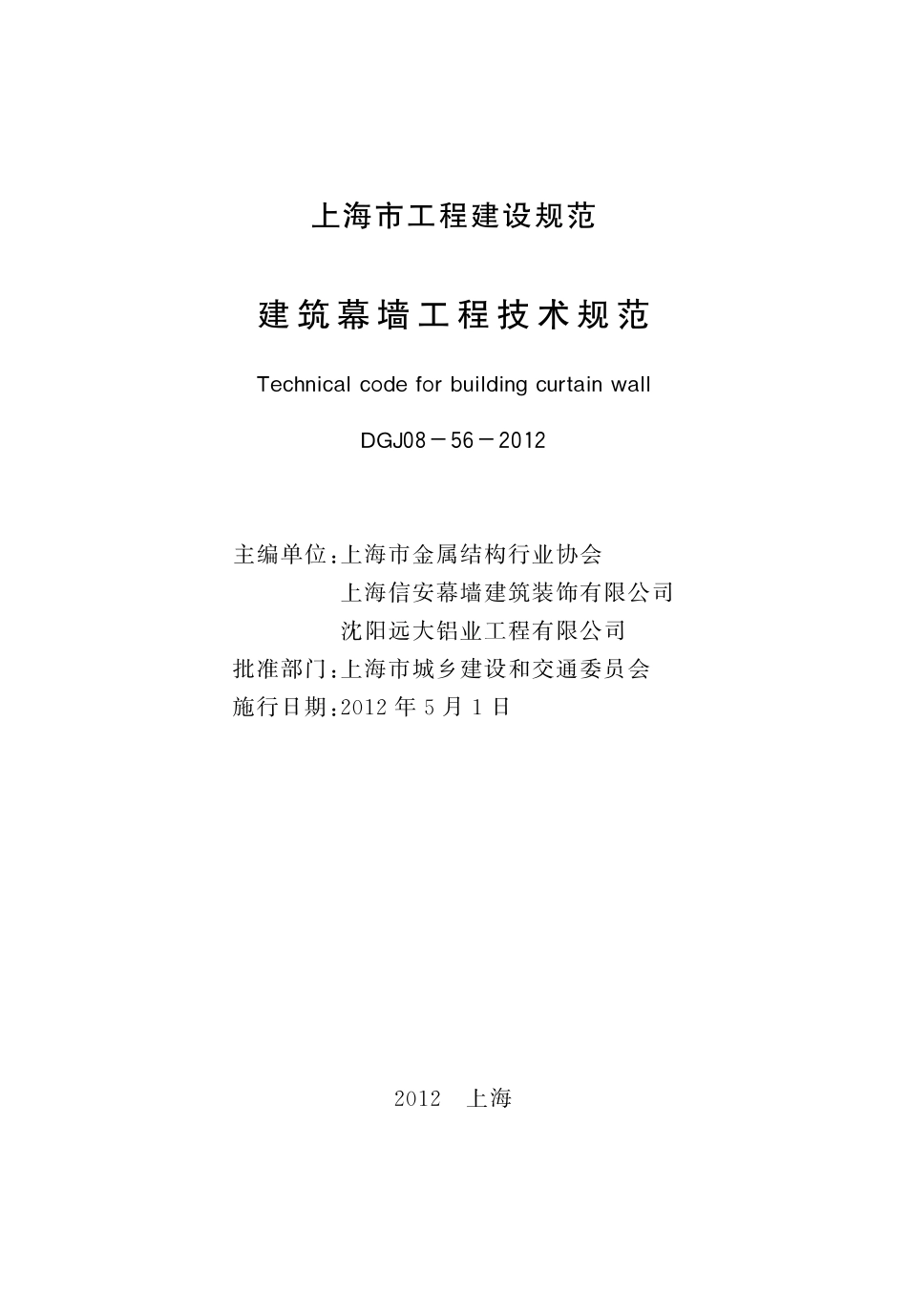

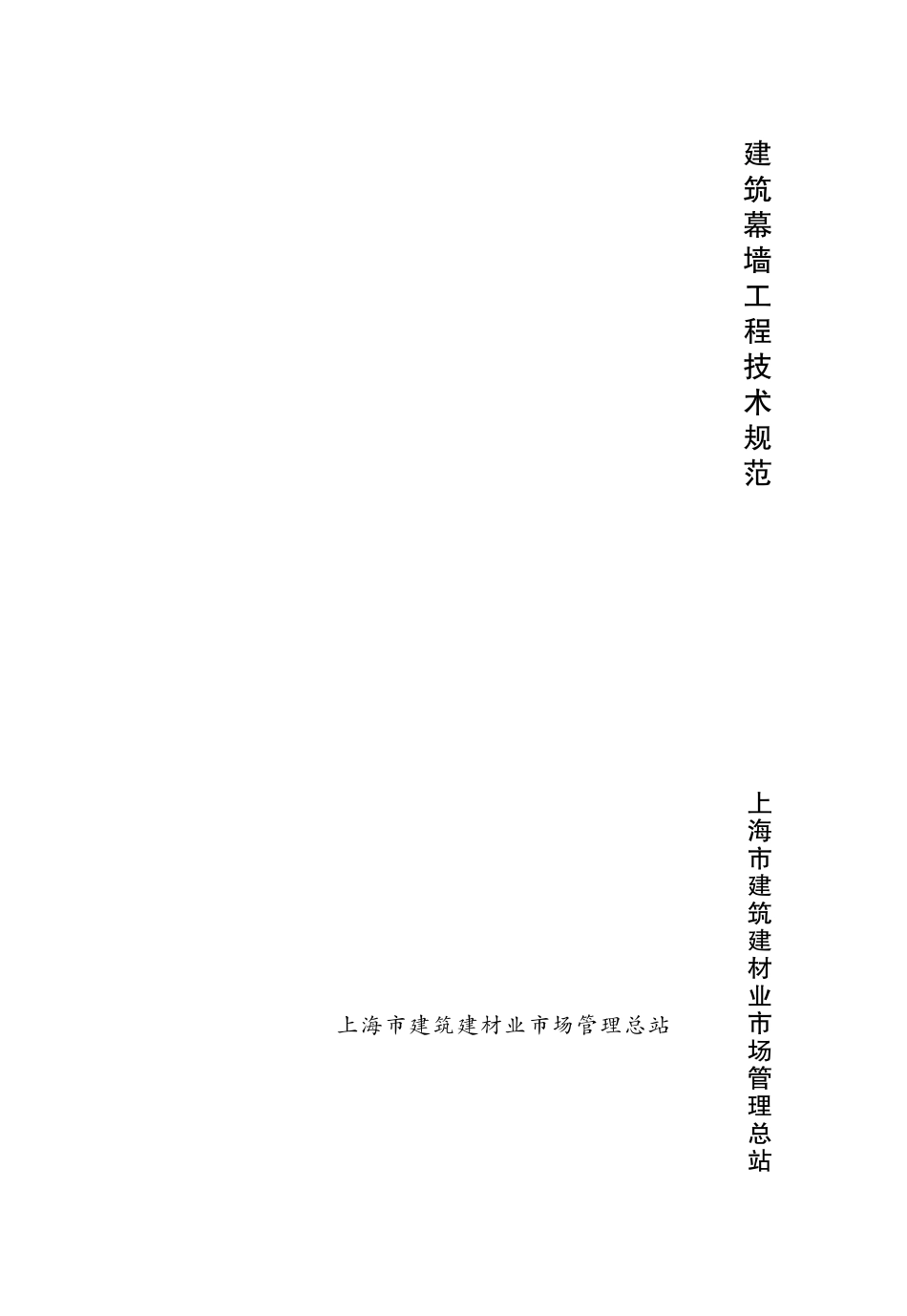

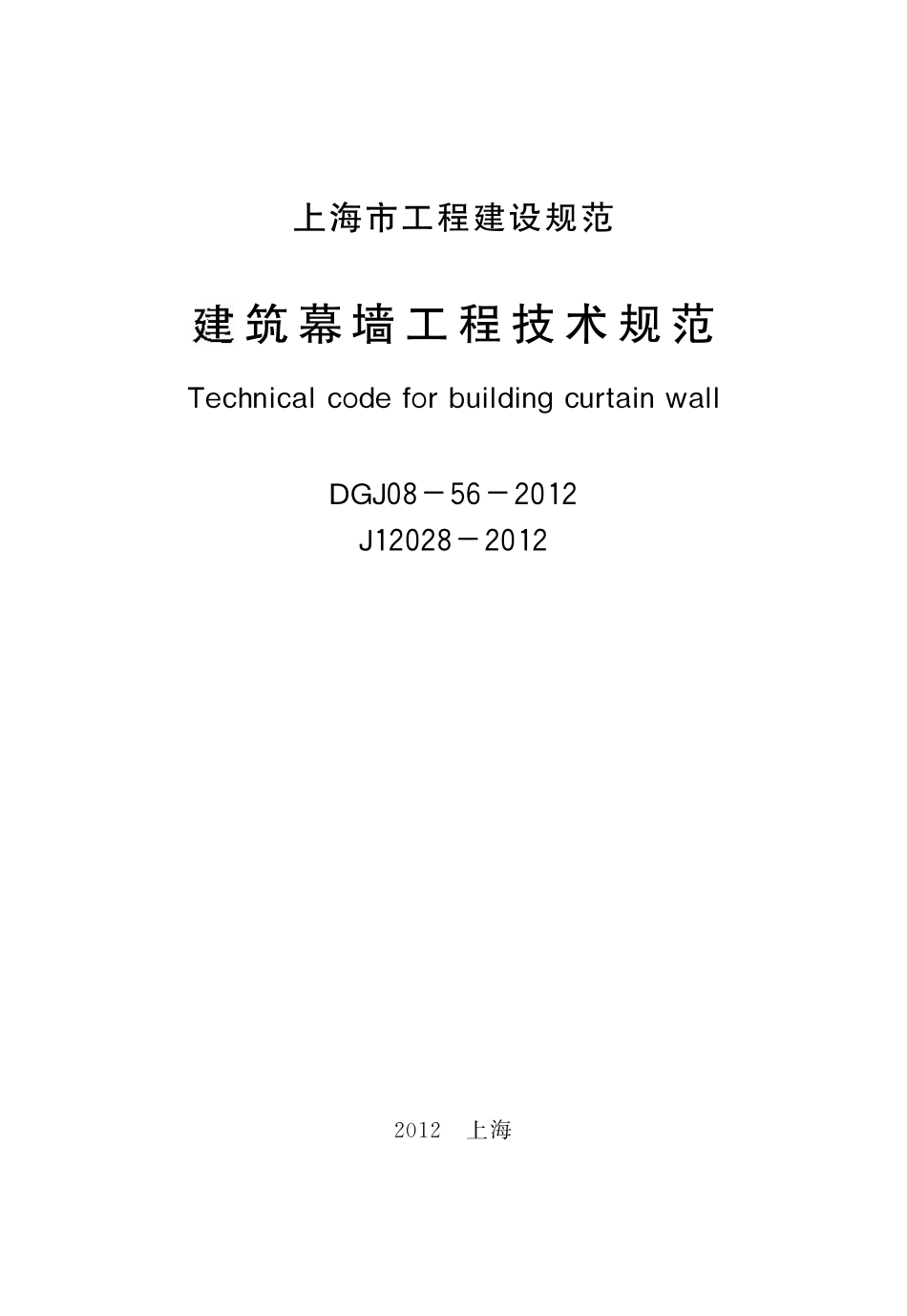

建筑幕墙工程技术规范上海市建筑建材业市场管理总站上海市建筑建材业市场管理总站暋暋上海市工程建设规范建筑幕墙工程技术规范T e c h n i c a l c o d e f o rb u i l d i n gc u r t a i nw a l lD G J 0 8-5 6-2 0 1 2J 1 2 0 2 8-2 0 1 22 0 1 2暋上海上海市工程建设规范建筑幕墙工程技术规范T e c h n i c a l c o d e f o rb u i l d i n gc u r t a i nw a l lD G J 0 8-5 6-2 0 1 2主编单位:上海市金属结构行业协会上海信安幕墙建筑装饰有限公司沈阳远大铝业工程有限公司批准部门:上海市城乡建设和交通委员会施行日期:2 0 1 2年5月1日2 0 1 2暋上海上海市城乡建设和交通委员会文件沪建交2 0 1 24 2 8号上海市城乡建设和交通委员会关于批准 建筑幕墙工程技术规范 为上海市工程建设规范的通知各有关单位:由上海市金属结构行业协会等单位主编的 建筑幕墙工程技术规范,经市建设交通委科技委技术审查和我委审核,现批准为上海市工程建设规范,统一编号为D G J 0 8-5 6-2 0 1 2,自2 0 1 2年5月1日起实施。其中第3 灡 1 1 灡 6条、9 灡 6 灡 2条、1 0 灡 4 灡 3条、1 2 灡 3 灡 7条、1 5 灡 1 灡 3条、1 5 灡 2 灡 2条、1 5 灡 3 灡 8条、1 6 灡 1 灡 5条、2 1 灡 7 灡 5条为强制性条文。原 建筑幕墙工程技术规程(玻璃幕墙分册)(D B J 0 8-5 6-9 6)同时废止。本规范由上海市城乡建设和交通委员会负责管理、上海市金属结构行业协会负责解释。上海市城乡建设和交通委员会二曫一二年四月二十六日前暋言本规范根据上海市建设和交通委员会沪建交2 0 0 84 7 0号文下达的2 0 0 8年上海市工程建设规程和标准设计编制计划,由上海市金属结构行业协会幕墙工程技术中心会同有关企业、设计、科研、高校、管理等单位修订完成。在编制过程中,总结了自上海市标准 建筑幕墙工程技术规程(玻璃幕墙分册)D B J 0 8-5 6-9 6发布以来本市建筑幕墙工程的实践经验和研究成果,开展调查研究,广泛征求意见,与相关标准进行协调,经多次座谈、讨论、审核、审查后报批定稿。本规范修订的主要内容有:将原规程仅为玻璃面板的幕墙技术扩充为包括金属、石材、人造板材和复合板材等各种面板的幕墙应用技术。在原规程侧重于构件式幕墙基础上,增补了单元式幕墙、全玻璃幕墙、点支承幕墙、双层幕墙、幕墙开启窗及采光顶等内容。根据近年来本市幕墙工程的发展,在现有技术条件下,列出了不同类别幕墙的适用高度。针对建筑幕墙各相关审批部门专项审查的要求,本规范将幕墙光反射、幕墙热工设计、幕墙防火、幕墙防雷单列成章。对双层幕墙、建筑光伏一体化等新技术予以导向性条文列出。本规范主要技术内容有二十三章,另有“幕墙光反射环境评价方法暠 等九个附录。本规范中 以黑体字 标 志 的 条 文 为 强 制 性 条 文,必 须 严 格执行。本规范中所有引用,未注明标准名称和标准编号的,均指本规范。本规范由上海市建设和交通委员会负责管理。在执行本规范时,请注意总结经验、积累资料,将有关意见和建议反馈给上海市金属结构行业协会幕墙工程技术中心规范编制组(地址:上海市沙泾路1 5 8号,邮政编码:2 0 0 0 8 0,电话:0 2 1-3 3 8 1 7 6 7 1转8 1 0分 机,E 灢 m a i l:m u q i a n g z h o n g x i ny a h o o 灡 c n),供 今 后 修 订 时参考。主 编 单 位:上海市金属结构行业协会上海信安幕墙建筑装饰有限公司沈阳远大铝业工程有限公司参 编 单 位:上海市装饰装修行业协会上海建筑设计研究院同济大学建筑设计研究院同济大学上海市建筑科学研究院上海市消防局上海市防雷中心上海科胜幕墙有限公司上海迪蒙幕墙工程技术有限公司上海美特幕墙有限公司上海东江建筑装饰工程有限公司上海高新铝质工程股份有限公司浙江中南建设集团有限公司广东金刚幕墙工程有限公司上海旭博幕墙装饰工程有限公司上海华垒石材有限公司上海威必驰建筑五金有限公司江阴裕华铝业有限公司苏州金近幕墙有限公司喜利得(中国)商贸有限公司上海沪标工程建设咨询有限公司上海安立得建设工程有限公司主 要 起 草 人:周开霖暋孟根宝力高暋孙宝莲暋彭圣钦陈华宁暋车学娅暋张其林暋江霜英暋方忠华陆津龙暋杨风雷暋陆暋彬暋金志强暋周一平李暋良暋杨建飞暋杨雪枣暋杨仁杰暋陈宗照赵暋毅暋朱齐飞暋杨志平暋刘暋杰暋吴志平赵暋华暋梁方岭暋梁曙光暋姚伟宏暋黄庆文马东林暋胡继华暋朱暋平暋仲建军暋陈国荣顾暋鸿暋徐暋丹暋倪暋斌暋沈开明暋孙成东陈家晖暋时明远暋席时葭暋钱学昆暋潘暋伟唐雅芳暋邱志青暋张关兴暋沈暋扬暋牛金龙常保生暋冯虹云主要审查人员:沈暋恭暋颜德姮暋萧暋愉暋孙玉明暋曾暋杰黄晓虹暋姜秀清暋周裕德暋潘延平上海市建筑建材业市场管理总站二曫一一年八月目暋次1暋总暋则(1)2暋术语和符号(2)暋2 灡 1暋术暋语(2)暋2 灡 2暋符暋号(8)3暋材暋料(1 2)暋3 灡 1暋一般规定(1 2)暋3 灡 2暋材料力学性能(1 2)暋3 灡 3暋铝合金材料(2 7)暋3 灡 4暋钢材、钢制品(2 9)暋3 灡 5暋玻暋璃(3 1)暋3 灡 6暋金属板材(3 3)暋3 灡 7暋石材板材(3 6)暋3 灡 8暋人造板材(3 7)暋3 灡 9暋复合板材(3 9)暋3 灡 1 0暋金属连接件与紧固件(4 3)暋3 灡 1 1暋结构胶与密封材料(4 3)暋3 灡 1 2暋防火材料(4 9)暋3 灡 1 3暋保温材料(5 0)暋3 灡 1 4暋其它材料(5 1)4暋建筑设计(5 4)暋4 灡 1暋一般规定(5 4)暋4 灡 2暋性能设计(5 5)暋4 灡 3暋安全措施(5 7)暋4 灡 4暋构造设计(5 8)暋4 灡 5暋建筑设计文件中有关幕墙设计的深度(5 8)暋4 灡 6暋幕墙设计文件的深度(6 0)5暋幕墙光反射(6 3)暋5 灡 1暋一般规定(6 3)暋5 灡 2暋建筑设计(6 3)暋5 灡 3暋减少光反射影响的措施(6 4)暋5 灡 4暋幕墙光反射的环境分析(6 5)6暋幕墙热工设计(6 6)暋6 灡 1暋一般规定(6 6)暋6 灡 2暋构造与设计(6 7)7暋幕墙防火(6 8)暋7 灡 1暋一般规定(6 8)暋7 灡 2暋构造与设计(6 9)暋7 灡 3暋双层幕墙的防火设计(7 0)8暋幕墙防雷(7 2)暋8 灡 1暋一般规定(7 2)暋8 灡 2暋幕墙的防雷构造设计(7 2)暋8 灡 3暋其它防雷要求(7 5)9暋结构设计的基本规定(7 7)暋9 灡 1暋一般规定(7 7)暋9 灡 2暋荷载和地震作用(7 8)暋9 灡 3暋作用效应计算(8 0)暋9 灡 4暋作用效应组合(8 0)暋9 灡 5暋幕墙及与主体结构的连接构造(8 2)暋9 灡 6暋硅酮结构密封胶(8 3)1 0暋面板设计(8 6)暋1 0 灡 1暋一般规定(8 6)暋1 0 灡 2暋玻璃面板(8 7)暋1 0 灡 3暋金属面板(9 7)暋1 0 灡 4暋石材面板(1 0 1)暋1 0 灡 5暋人造面板(1 1 0)暋1 0 灡 6暋复合面板(1 1 8)1 1暋幕墙开启窗(1 2 2)暋1 1 灡 1暋一般规定(1 2 2)暋1 1 灡 2暋开启窗构造(1 2 3)暋1 1 灡 3暋采光顶窗构造(1 2 4)1 2暋构件式幕墙(1 2 5)暋1 2 灡 1暋一般规定(1 2 5)暋1 2 灡 2暋横梁构造设计(1 2 6)暋1 2 灡 3暋立柱构造设计(1 2 8)暋1 2 灡 4暋横梁结构设计(1 2 9)暋1 2 灡 5暋立柱结构设计(1 3 1)1 3暋单元式幕墙(1 3 6)暋1 3 灡 1暋一般规定(1 3 6)暋1 3 灡 2暋构造设计(1 3 6)暋1 3 灡 3暋结构设计(1 4 1)暋1 3 灡 4暋连接设计(1 4 3)1 4暋双层幕墙(1 4 4)暋1 4 灡 1暋一般规定(1 4 4)暋1 4 灡 2暋构造设计(1 4 6)暋1 4 灡 3暋通风量计算(1 4 6)暋1 4 灡 4暋热工设计(1 4 7)暋1 4 灡 5暋防水要求(1 5 2)1 5暋全玻璃幕墙(1 5 4)暋1 5 灡 1暋一般规定(1 5 4)暋1 5 灡 2暋构造设计(1 5 4)暋1 5 灡 3暋结构设计(1 5 5)1 6暋点支承玻璃幕墙(1 5 9)暋1 6 灡 1暋一般规定(1 5 9)暋1 6 灡 2暋型钢及钢管桁架支承结构的构造与结构设计(1 6 0)暋1 6 灡 3暋索杆桁架支承结构的构造与结构设计(1 6 1)暋1 6 灡 4暋单层索网及单拉索支承结构的构造与结构设计(1 6 2)暋1 6 灡 5暋驳接系统构造与结构设计(1 6 3)1 7暋采光顶棚和金属屋面(1 6 5)暋1 7 灡 1暋一般规定(1 6 5)暋1 7 灡 2暋性能和检测(1 6 5)暋1 7 灡 3暋排水设计(1 6 8)暋1 7 灡 4暋连接设计(1 6 9)暋1 7 灡 5暋防渗漏设计(1 7 0)1 8暋光伏幕墙(1 7 2)暋1 8 灡 1暋一般规定(1 7 2)暋1 8 灡 2暋系统设计(1 7 3)1 9暋检验与检测(1 7 4)暋1 9 灡 1暋一般规定(1 7 4)暋1 9 灡 2暋材料检验(1 7 4)暋1 9 灡 3暋性能检测(1 7 5)暋1 9 灡 4暋现场检测(1 7 8)2 0暋加工制作(1 7 9)暋2 0 灡 1暋一般规定(1 7 9)暋2 0 灡 2暋金属构件加工(1 7 9)暋2 0 灡 3暋玻璃面板加工(1 8 3)暋2 0 灡 4暋金属面板加工(1 8 6)暋2 0 灡 5暋石材及其他面板加工(1 8 8)暋2 0 灡 6暋构件组装(1 8 9)暋2 0 灡 7暋构件检验(1 9 4)2 1暋安装施工(1 9 5)暋2 1 灡 1暋一般规定(1 9 5)暋2 1 灡 2暋构件式幕墙安装(1 9 5)暋2 1 灡 3暋单元式幕墙安装(1 9 8)暋2 1 灡 4暋全玻璃幕墙安装(2 0 0)暋2 1 灡 5暋点支承玻璃幕墙安装(2 0 0)暋2 1 灡 6暋光伏幕墙安装(2 0 1)暋2 1 灡 7暋安全规定(2 0 1)2 2暋工程验收(2 0 3)暋2 2 灡 1暋一般规定(2 0 3)暋2 2 灡 2暋进场验收(2 0 3)暋2 2 灡 3暋中间验收(2 0 4)暋2 2 灡 4暋竣工验收(2 0 6)2 3暋维护保养(2 1 9)暋2 3 灡 1暋一般规定(2 1 9)暋2 3 灡 2暋检查与维护(2 2 0)暋2 3 灡 3暋保养和清洗(2 2 1)附录A暋幕墙光反射环境评价方法(2 2 2)附录B暋槽型预埋件设计与构造(2 4 2)附录C暋金属和石材面板弯矩系数(2 5 3)附录D暋交叉肋的弯矩系数和剪力系数(2 5 6)附录E暋多跨铰接梁弯矩、挠度和支座反力(2 5 9)附录F暋开口铝合金立柱强度折减系数(2 6 3)附录G暋双层幕墙隔声计算(2 6 9)附录H暋双坡及单坡屋面房屋的风荷载体型系数(2 7 1)附录J 暋压型金属屋面(2 7 8)本规范用词说明(2 8 2)引用标准名录(2 8 3)条文说明(2 9 1)C O N T E N T S1暋G e n e r a l p r o v i s i o n s(1)2暋T e r m sa n ds y m b o l s(2)暋2 灡 1暋T e r m s(2)暋2 灡 2暋M a i ns y m b o l s(8)3暋M a t e r i a l s(1 2)暋3 灡 1暋G e n e r a l r e q u i r e m e n t s(1 2)暋3 灡 2暋M e c h a n i c a
