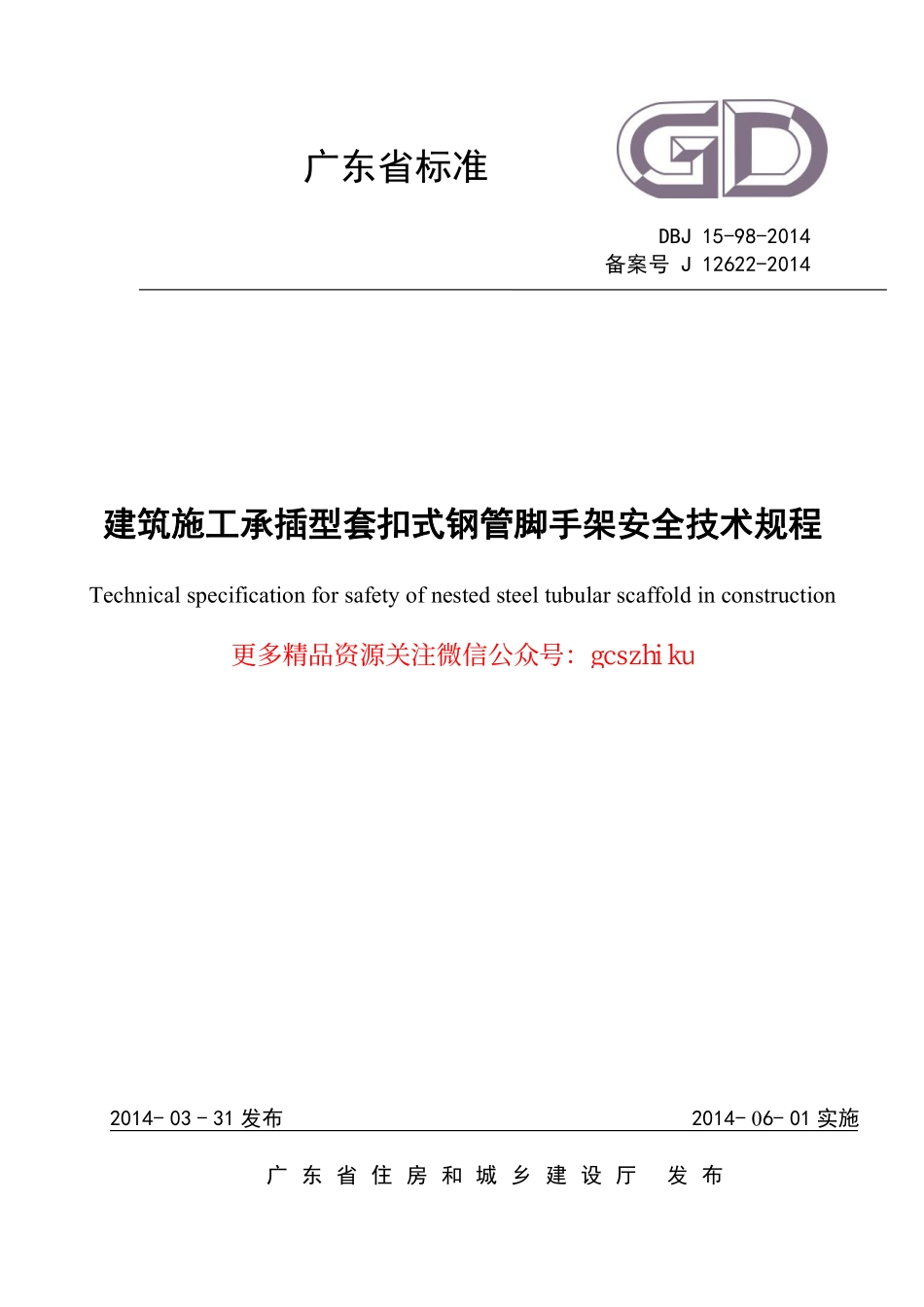

建筑施工承插型套扣式钢管脚手架安全技术规程建筑施工承插型套扣式钢管脚手架安全技术规程Technical specification for safety of nested steel tubular scaffold in construction2014-03-31 发布2014-06-01 实施广 东 省 住 房 和 城 乡 建 设 厅发 布广东省标准DBJ 15-98-2014备案号 J 12622-2014更多精品资源关注微信公众号：g cs z h i k u1前言根据广东省住房和城乡建设厅粤建科函201288号文 关于下达广东省标准 建筑施工盘扣式钢管支架安全技术规程编制任务的通知的要求，规程编制组开展了广泛的调查分析，进行了专题试验研究，总结了建筑施工承插型套扣式钢管脚手架的工程应用实践经验，参考国内外相关规范、规程，并在广泛征求意见的基础上，制定了本规程。本规程的主要技术内容是：1 总则；2 术语和符号；3 构配件；4 荷载；5 设计计算；6 构造要求；7 施工；8 高大模板支撑系统；9 检查与验收；10 安全管理。本规程中以黑体字标志的条文为强制性条文，必须严格执行。本规程由广东省住房和城乡建设厅负责管理，由华南理工大学负责具体技术内容的解释。为了不断提高 建筑施工承插型套扣式钢管脚手架安全技术规程 的编制质量和水平，在本规程实施过程中，各个单位注意总结经验和积累资料，将有关意见和建议寄送华南理工大学（广州市天河区五山路381号华南理工大学土木与交通学院，邮政编码510641），以供今后修订时参考。本标准主编单位：华南理工大学开平市鹏峰金属棚架厂本标准参编单位：广东省建设工程质量安全监督检测总站广东省第一建筑工程有限公司广州机施建设集团有限公司广州市第一建筑工程有限公司中国建筑第八工程局有限公司广州市房屋开发建设有限公司中国人民解放军广州军区建设工程质量监督总站本标准主要起草人员：蔡健梁苏珊姜正荣范乃参李素华陈守辉何炳泉林尔挺苏亚武张文石开荣张仕铮彭艺刚谢艺坚骆军梁德荣本标准主要审查人员：赵玉章郭正兴高俊岳李泽谦徐其功何汉林陈伟肖营童华炜姬德兴韩前明更多精品资源关注微信公众号：g cs z h i k u2目次1 总则.12 术语和符号.22.1 术语.22.2 符号.33 构配件.63.1 主要构配件规格要求.63.2 主要构配件的材质及制作要求.74 荷载.94.1 荷载类型.94.2 荷载标准值.94.3 荷载效应组合.115 设计计算.135.1 一般规定.135.2 立杆地基承载力计算.145.3 模板支撑架计算.155.4 双排脚手架计算.176 构造要求.206.1 模板支撑架.206.2 双排脚手架.227 施工.287.1 一般规定.287.2 地基与基础.297.3 搭设.297.4 使用维护.317.5 拆除.318 高大模板支撑系统.338.1 一般规定.338.2 构造要点.338.3 搭设与拆除要点.348.4 施工组织与安全保证措施.359 检查与验收.369.1 地基与基础检查与验收.369.2 构配件检查与验收.369.3 脚手架检查与验收.3610 安全管理.39附录 A轴心受压构件的稳定系数.40附录 B常用水平钢龙骨的截面形状及几何特性.41附录 C承插型套扣式钢管脚手架施工验收记录.42本规程用词说明.44引用标准名录.45附：条文说明.34更多精品资源关注微信公众号：g cs z h i k u11 总则总则1.0.1 为在承插型套扣式钢管脚手架的设计、施工与验收中，贯彻执行国家现行安全生产的法律、法规，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规程。1.0.2 本规程适用于建筑工程和市政工程中采用承插型套扣式钢管脚手架搭设的支撑架和脚手架的设计和施工。1.0.3 承插型套扣式钢管脚手架的设计、施工、验收和使用除应符合本规程外，尚应符合国家现行有关标准的规定。更多精品资源关注微信公众号：g cs z h i k u22 术语和符号术语和符号2.1 术语术语2.1.1 承插型套扣式钢管脚手架nested steel tubular scaffold承插型套扣式钢管脚手架由立杆、水平杆、可调螺杆及可调底座等构配件构成。立杆采用套管承插连接，水平杆采用端接头插入立杆上的套扣式节点，形成结构几何不变体系的钢管脚手架。根据其用途可分为支撑架和脚手架两类，其中支撑架为浇筑混凝土构件或钢结构安装等而搭设的承力架体。2.1.2 立杆standing tube架体中按一定标距焊接有十字套扣和连接套管的竖向支撑杆件。2.1.3 十字套扣cruciform nested socket焊接于立杆上的十字型连接部件，用于水平杆与立杆的连接。2.1.4 立杆连接套管connected collar焊接于立杆一端，用于立杆竖向接长的专用外套管。2.1.5 水平杆ledger架体中两端焊接有端接头，且与立杆套接的水平杆件。2.1.6 水平杆端接头wedge head of ledger位于水平杆端部，用于与立杆上的十字套扣套接的部件。2.1.7 套扣式节点nested joint由立杆上的十字套扣和水平杆的端接头组成。2.1.8 可调螺杆adjustable screw由螺杆、螺杆调位螺母、活动十字套扣座、套扣调位螺母和托座组成的可调节长度的螺杆。更多精品资源关注微信公众号：g cs z h i k u32.1.9 可调底座base jack安装在立杆底端可调节高度的底座。2.1.10 可调托座U-head jack安装在立杆顶端可调节高度的顶托。2.1.11 水平钢龙骨horizontal steel keel两端焊接有端接头，且与可调螺杆上套扣节点连接的受力杆件。2.1.12 剪刀撑diagonal brace在架体竖向或水平向成对设置的交叉斜杆。2.1.13 挑架side bracket与承插型套扣式钢管脚手架外排立杆套扣连接的悬挑式三角形支架，适用于主体结构立面上悬挑跨度不大于 500mm 的飘板、飘窗的施工安全防护。挑架的施工荷载不应大于 2kN/m2。2.1.14 挂扣式钢脚手板steel deck挂扣在架体上的钢脚手板。2.1.15 挂扣式钢梯ladder挂扣在架体水平杆上供施工人员上下通行的爬梯。2.2 符号符号2.2.1 荷载和荷载效应RF作用在套扣式节点上的竖向集中力设计值；wM风荷载设计值产生的弯矩；RM设计荷载下模板架体抗倾覆力矩；TM设计荷载下模板架体倾覆力矩；N立杆轴向力设计值；kN立杆传至基础顶面的轴向力标准组合值；更多精品资源关注微信公众号：g cs z h i k u4G1KN脚手架结构自重标准值产生的立杆轴力；G2KN构配件自重标准值产生的立杆轴力；GKN永久荷载标准值产生的立杆轴向力总和；QKN可变荷载标准值产生的立杆轴向力总和；0N连墙件约束脚手架平面外变形所产生的轴向力；lN连墙件轴向力设计值；lwN风荷载产生的连墙件轴向力设计值；kp相应于荷载效应标准组合时，立杆基础底面处的平均压力；kw风荷载标准值；0w基本风压；弯曲正应力；G永久荷载的分项系数；Q可变荷载的分项系数；c可变荷载的组合值系数。2.2.2 材料性能和抗力E钢材的弹性模量；f钢材的抗拉、抗压、抗弯强度设计值；af地基承载力特征值；bQ套扣抗剪承载力设计值；cR扣件抗滑承载力设计值；v受弯构件容许挠度。2.2.3 几何参数A立杆截面积；nA连墙件的净截面面积；lH连墙件竖向间距；lL连墙件水平间距；I钢管截面惯性矩；W杆件截面模量；a模板支撑架可调托座支撑点至顶层水平杆中心线的距离，或者可调底座支撑点至底层水平杆中心线的距离；h模板支撑架立杆中间层水平杆最大竖向步距；h模板支撑架立杆顶层，或者底层水平杆竖向步距；i杆件截面回转半径；al立杆纵距；bl立杆横距；0l立杆计算长度；H支撑架的总高度。更多精品资源关注微信公众号：g cs z h i k u52.2.4 计算系数s架体风荷载体型系数；z风压高度变化系数；模板支撑架立杆计算长度修正系数；考虑脚手架整体稳定性的单杆计算长度系数；轴心受压构件的稳定系数；杆件长细比；杆件容许长细比。更多精品资源关注微信公众号：g cs z h i k u63 构配件构配件3.1 主要构配件规格要求主要构配件规格要求3.1.1 套扣式节点由焊接于立杆上的连接套扣和水平杆端接头组成（图 3.1.1）。(a)立杆与十字套扣(b)水平杆与端接头图 3.1.1 套扣式节点1十字套扣；2立杆；3水平杆；4水平杆端接头3.1.2 十字套扣应由钢材冲压而成，其高度h不应小于 32mm，厚度t不应小于5mm(图 3.1.2)。(a)轴测图(b)平面图图 3.1.2 十字套扣大样3.1.3 水平杆端接头应焊接于水平杆的两端，其厚度不应小于 10mm，下伸的长度 L 不应小于 40mm。其楔形斜面的自锁斜度宜为 0.12。3.1.4 水平杆端接头应与套扣匹配，水平杆端接头插入套扣内，其外表面应与套扣内表面相吻合，且插入套扣底的外露长度不应小于 3mm，并应保证锤击自锁后不拔脱，其抗拔力不得小于 3kN。3.1.5 立杆和水平杆宜采用截面48.3x3.2 或以上规格的钢管。立杆的长度宜为600mm、900mm、1200mm、1800mm、2100mm 和 2400mm 等规格。套扣在立杆上的间距宜按 600mm 的模数设置。水平杆的长度规格应与搭设的架体立杆的常用纵距和横距 600mm、900mm、1000mm、1200mm 和 1500mm 等相匹配。3.1.6 立杆之间的连接应采用连接套管，其壁厚不应小于 3.2mm，长度不应小于 150mm，可插入长度不应小于 100mm，套管内径与立杆钢管外径间隙不应大于 1.5mm。更多精品资源关注微信公众号：g cs z h i k u73.1.7 支撑架顶层的可调螺杆应符合下列规定：1 可调螺杆由螺杆、螺杆调位螺母、活动十字套扣座、套扣座调位螺母和托座组成（图 3.1.7）；2 可调螺杆上的活动套扣节点应由活动十字套扣座和水平杆端接头组成，水平杆可作为梁底模的横梁或纵梁；3 螺杆的顶端与托座应可靠焊接。图 3.1.7 可调螺杆1螺杆调位螺母；2螺杆；3套扣座调位螺母；4活动十字套扣座；5托座3.1.8 可调底座由螺杆、立杆调位螺母和底座板组成；可调托座由螺杆、立杆调位螺母和托座板组成。螺杆与底座板或托座板应焊接牢固。3.1.9 可调底座、可调托座和可调螺杆的螺杆外径不应小于 36mm，宜采用梯形螺纹。螺杆与调位螺母的旋合长度不应少于 5 扣，螺母高度不应小于 35mm，厚度不应小于 5mm。底座板和托座板的厚度不应小于 6mm。3.1.10 可调螺杆受压承载力不应小于 40kN。3.2 主要构配件的材质及制作要求主要构配件的材质及制作要求3.2.1 承插型套扣式钢管脚手架的构配件除有特殊要求外，其材质应符合现行国家标准碳素结构钢GB/T 700 的规定。立杆、立杆连接套管、可调底座、可调托座、调位螺母、套扣和水平杆端接头宜采用 Q235B 钢材，水平杆可采用 Q235A 钢材。钢管应采用直缝电焊钢管GB/T 13793 或低压流体输送用焊接钢管GB/T 3091 中规定的 Q235 普通钢管。3.2.2 主要构配件允许偏差应按表 3.2.2 采用。更多精品资源关注微信公众号：g cs z h i k u8表表 3.2.2 主要构配件的制作质量及允许公差要求主要构配件的制作质量及允许公差要求构配件名称检查项目公称尺寸(mm)允许偏差(mm)检测工具立杆长度600、900、1200、1800、2100、24000.5钢卷尺厚度3.20.32游标卡尺外径48.30.5游标卡尺套扣间距6000.5钢卷尺杆件垂直度L/1000专用量具水平杆长度与立杆的常用的纵距、横距 600mm、900 mm、1000mm、1200mm 和1500mm 等相匹配0.5钢卷尺套扣厚度50.3游标卡尺高度320.5游标卡尺端接
