CJT427-2013 超高分子量聚乙烯膜片复合管.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707

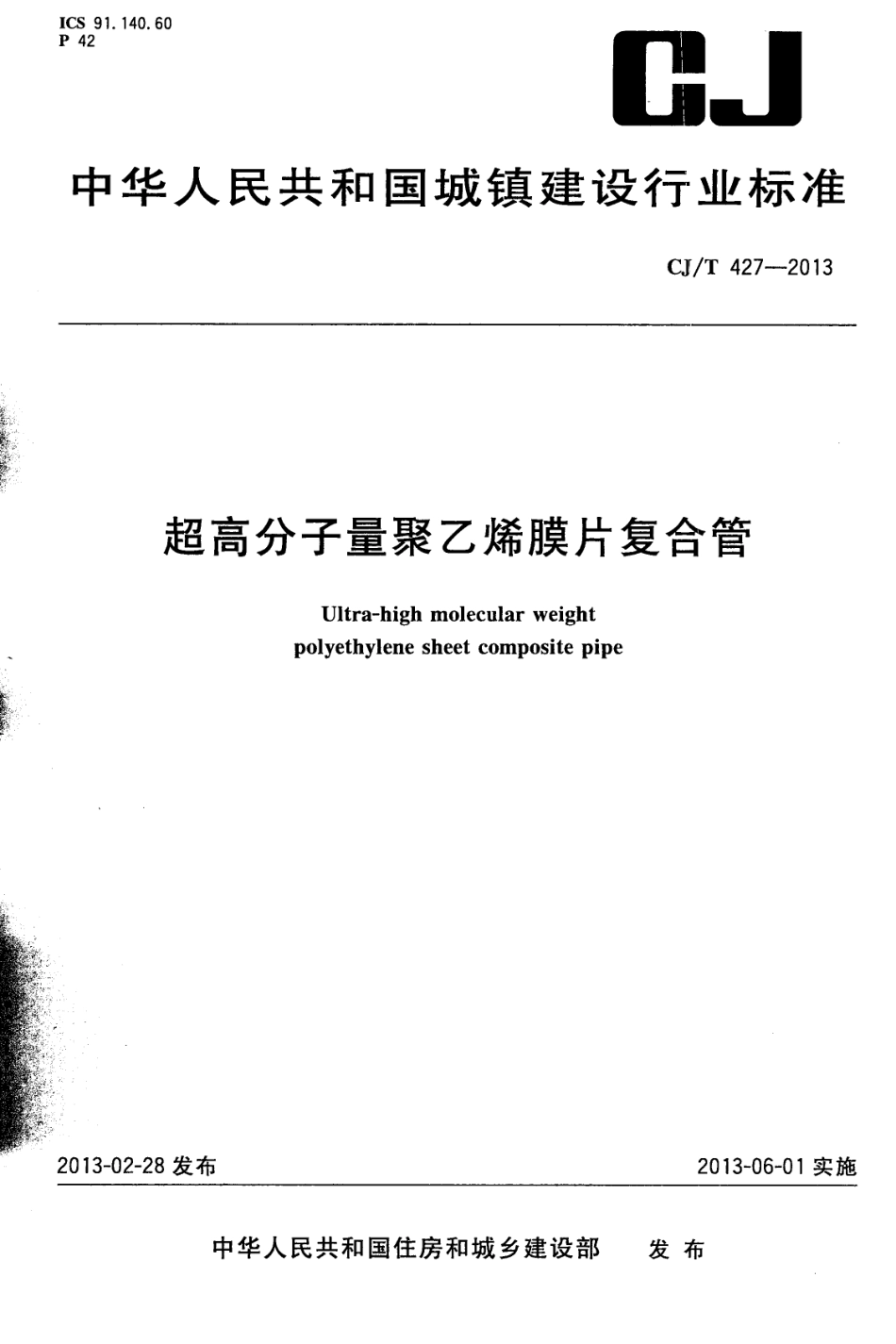

CJT427-2013
超高分子量聚乙烯膜片复合管
CJT427
2013
超高
分子量
聚乙烯
膜片
复合管

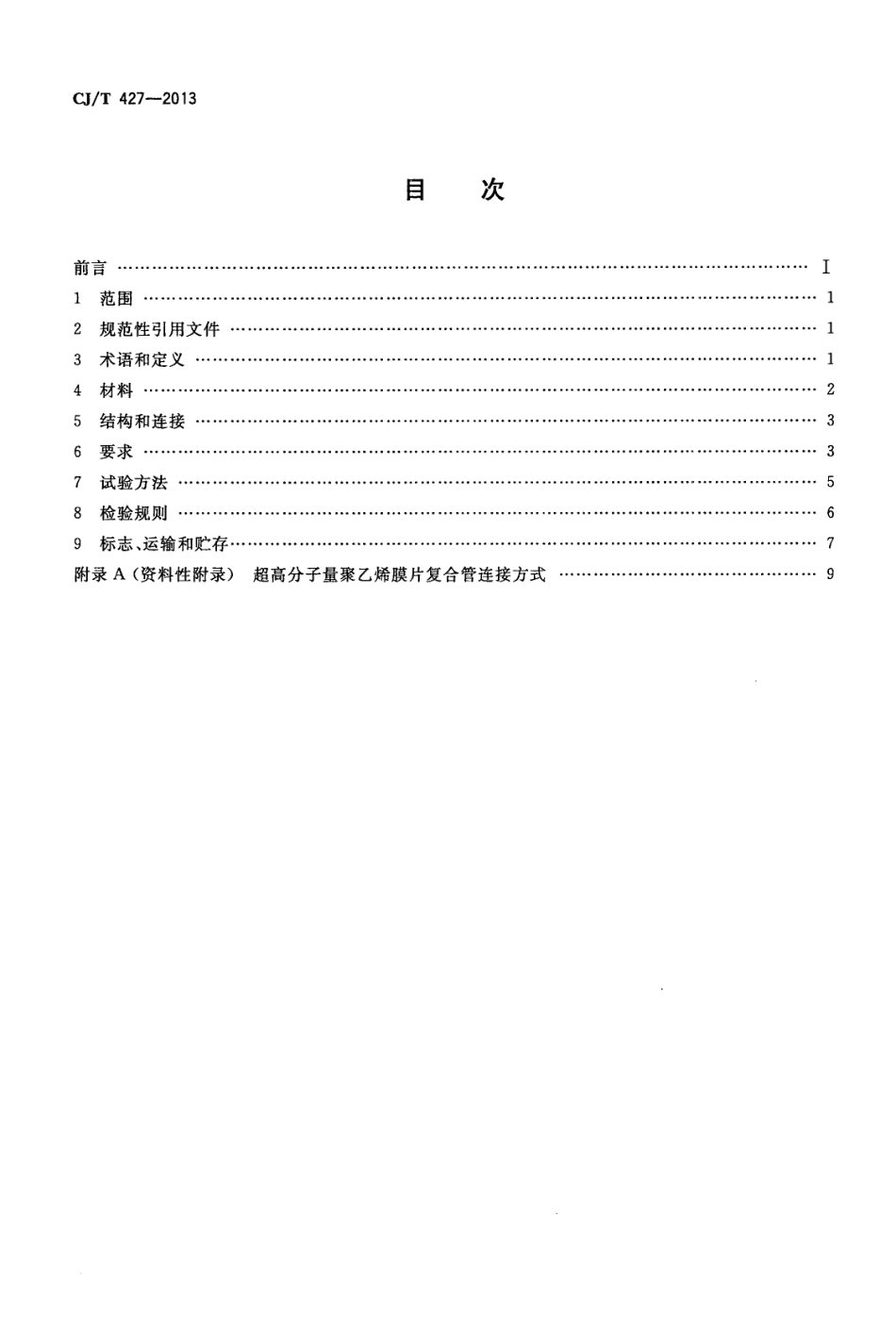

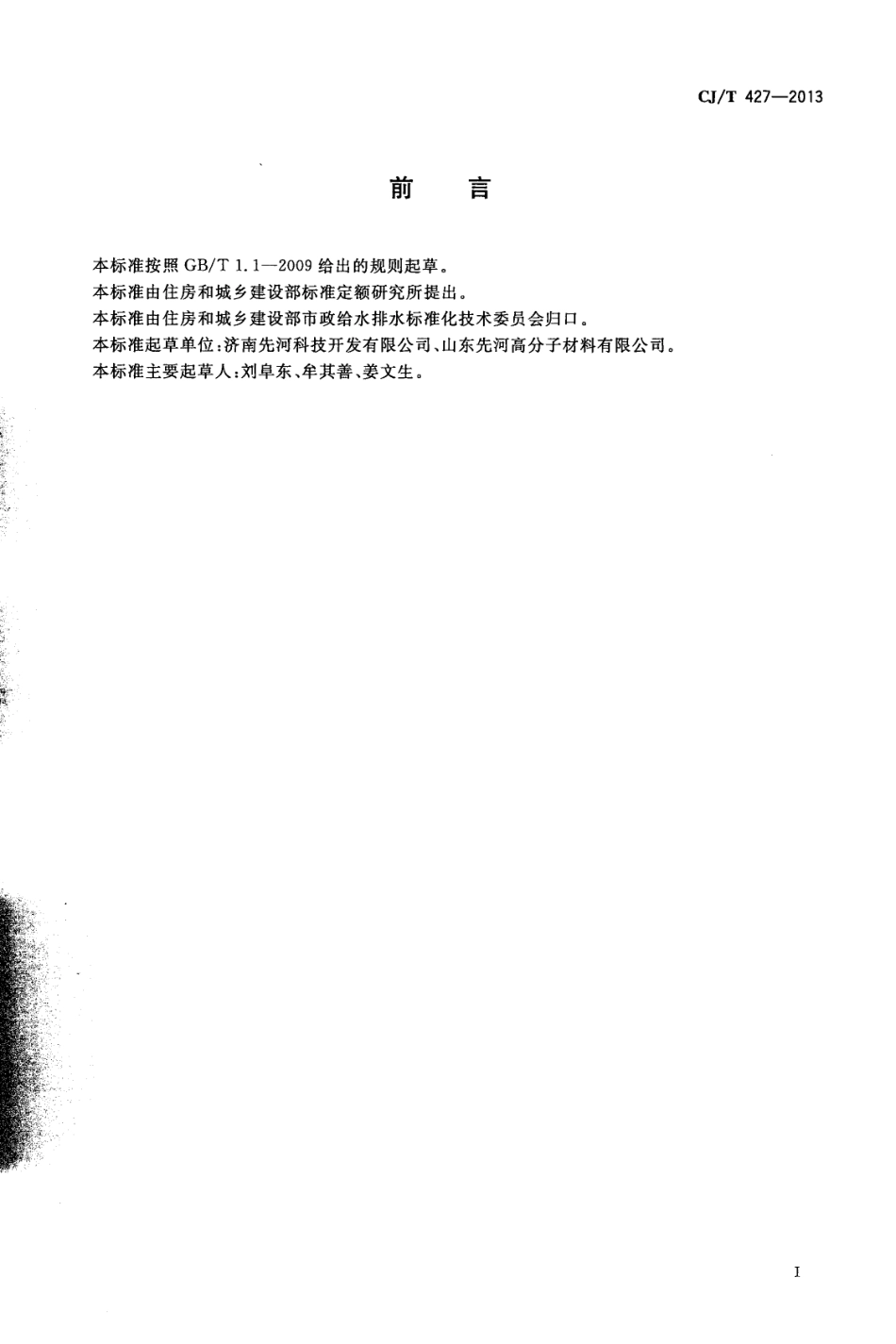

CJ/T427-20133.2超高分子量聚乙烯膜片复合管UItra-high molecular weight polyethylene sheet composite pipe以覆有粘合材料的超高分子量聚乙烯高倍热拉伸膜片为基材，在钢芯内模上经热熔、加压、螺旋缠绕复合而成的管材。4材料4.1超高分子量聚乙烯树脂超高分子量聚乙烯树脂的粘均分子量应为160万300万。4.2超高分子量聚乙烯高倍热拉伸膜片4.2.1外观超高分子量聚乙烯高倍热拉伸膜片（以下简称超高膜片）为片材，厚度1mm6mm,宽度200mm2000mm,长度不限。边缘应平直，表面应平整、光洁，不得有气泡、疵点、裂口、变色等缺陷。4.2.2技术性能及试验方法超高膜片的技术性能及试验方法应符合表1的规定。表1超高膜片的技术性能及试验方法项目技术指标试验方法密度/(g/cm3)0.945GB/T1033.2线膨胀系数/(104)1.03.0GB/T1036拉伸强度（纵向）/MPa150GB/T1040.1断裂伸长率（纵向）/%60GB/T1040.1拉伸强度（横向）/MPa30GB/T1040.1断裂伸长率（横向）/%60GB/T1040.1拉伸弹性模量（纵向）/GPa1.2GB/T1040.1简支梁冲击强度/(kJ/m2)70GB/T1043.1维卡软化点/145GB/T1633耐环境应力开裂(F0)/h2000GB/T1842脆化温度/-65GB/T5470表面摩擦系数0.070.11GB/T100064.3粘合材料粘合材料的技术性能及试验方法应符合表2的规定。
