GB14003-2005 线型光束感烟火灾探测器.pdf

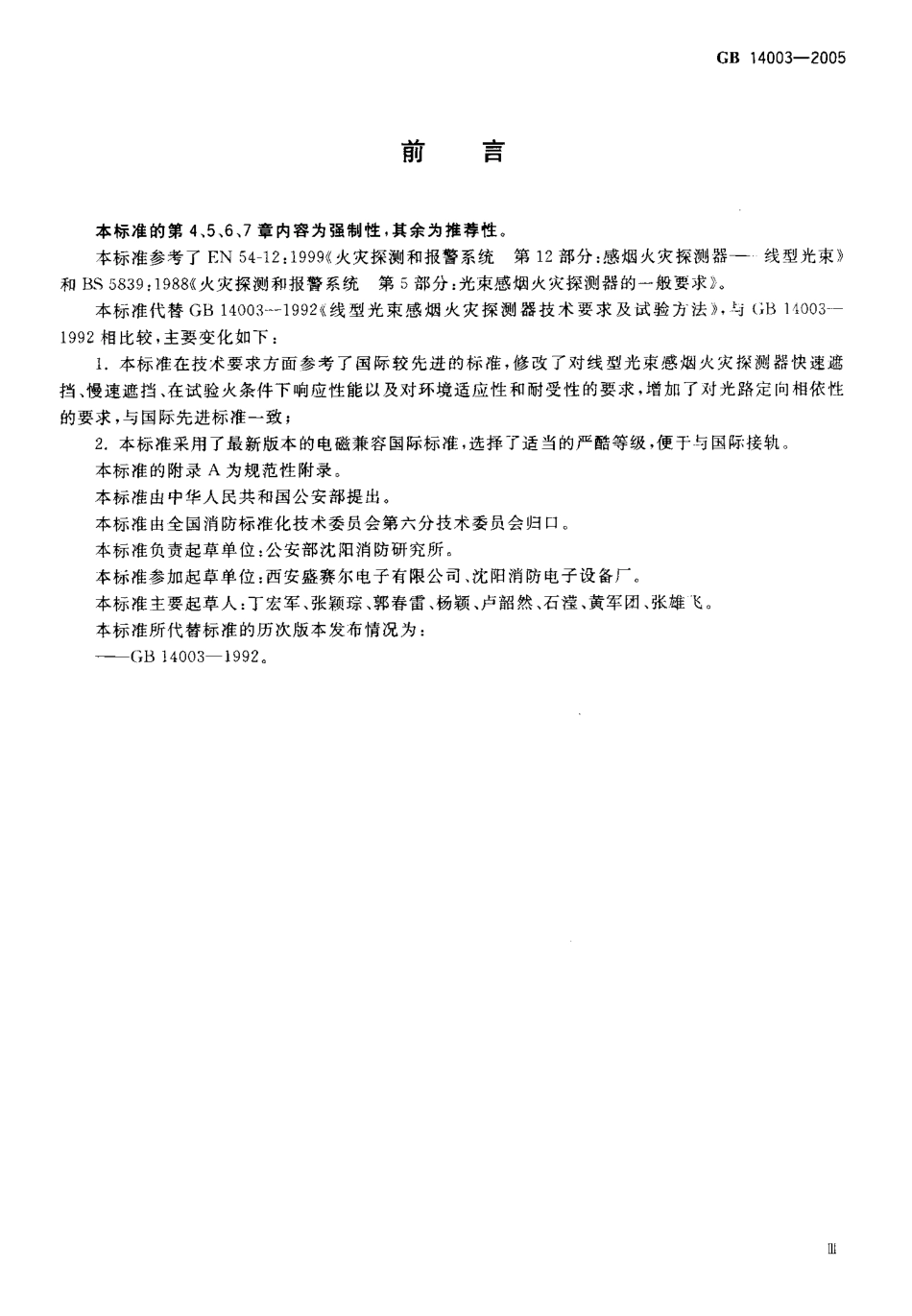

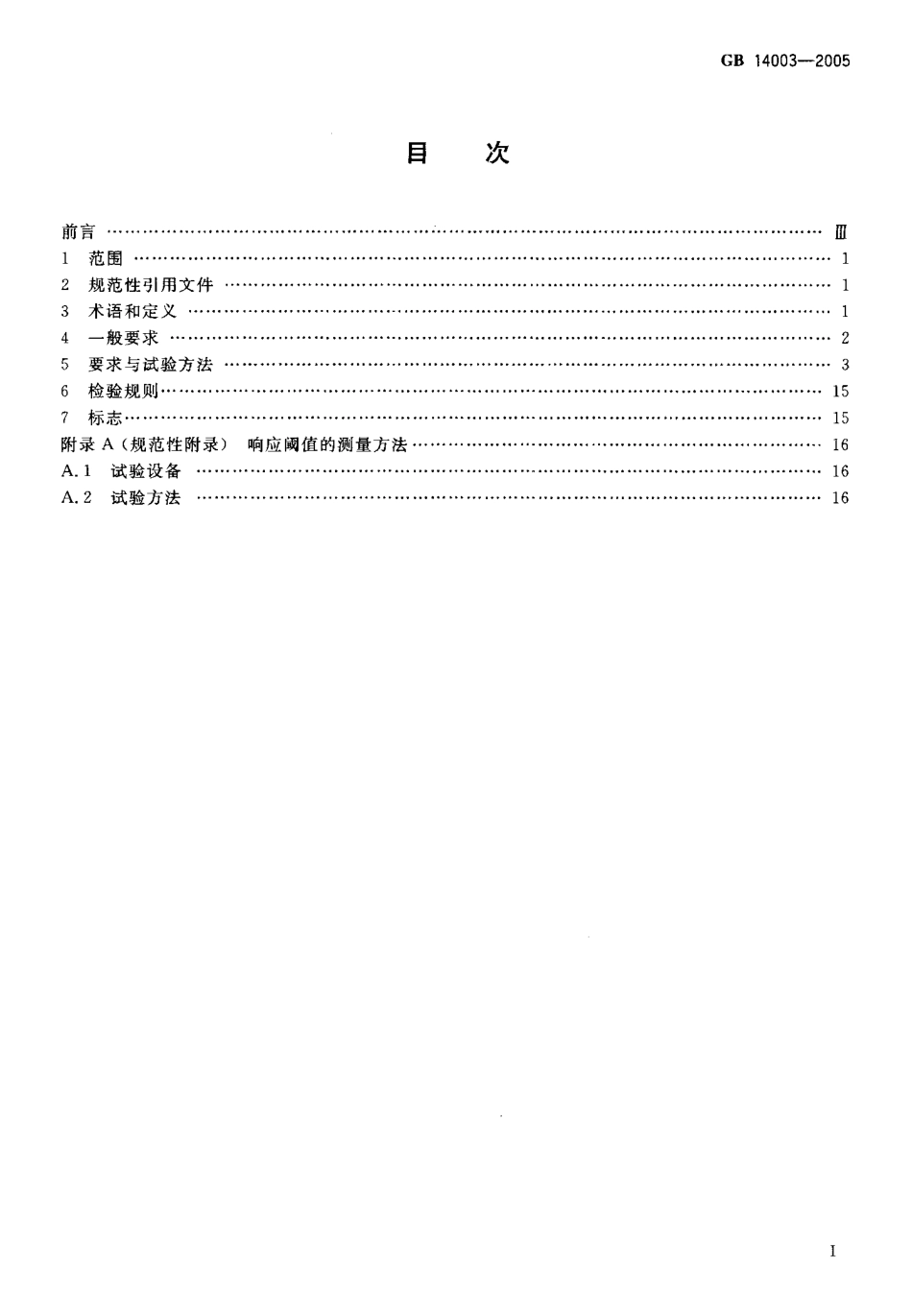

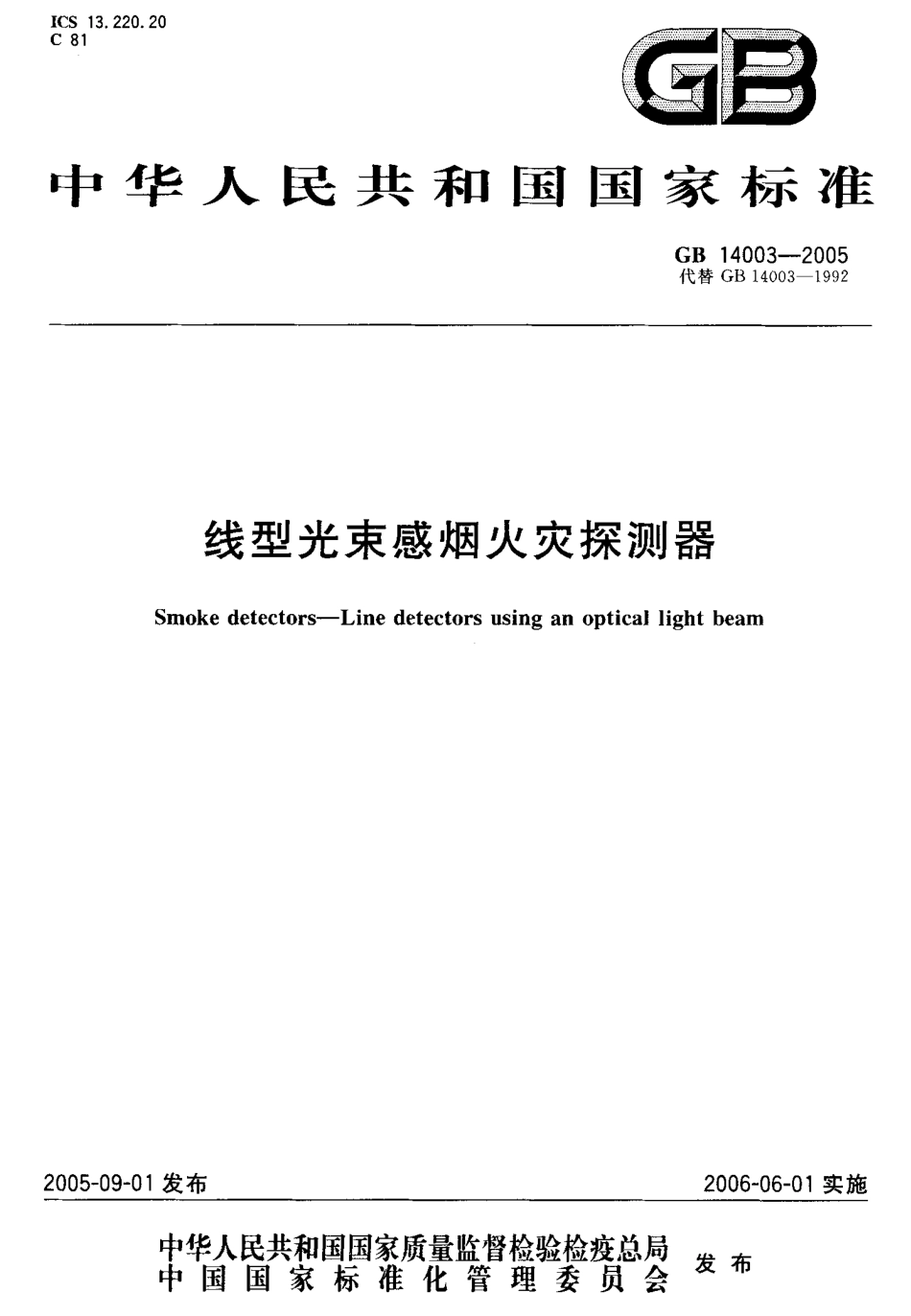

I CS 1 3.2 2 0.2 0C 81G-F中 华 人 民 共 和 国 国 家 标 准GB 1 4 0 0 3-2 0 0 5代替 G B 1 4 0 0 3-1 9 9 2线型光束感烟火灾探测器S mo k e d e t e c t o r s-L i n e d e t e c t o r s u s i n g a n o p t i c a l l i g h t b e a m2 0 0 5-0 9-0 1 发布2 0 0 6-0 6-0 1 实施中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发布GB1 4 0 0 3-2 0 0 5目次一前言 ，1范围 2 规 范性引用文件 ，.，13 术语 和定义 4 -，.14 一般要求 ，25 要求与试验方法 ，1 】，1 ，36 检验规则 ，1 57 标志 ，1 5附录 A(规范性附录)响应阂值的测量方法 ，1 6A.1 试验设备 ，.1 6A.2 试验方 法 ，1 6G B 1 4 0 0 3-2 0 0 5月IJ吕 本标准的第4,5,6,7章内容为强制性，其余为推荐性。本标准参考了E N 5 4-1 2:1 9 9 9 火灾探测和报警系统第 12部分:感烟火灾探测器一线型光束和 B S 5 8 3 9:1 9 8 8(火灾探测和报警系统第5 部分:光束感烟火灾探测器的一般要求。本标准代替G B 1 4 0 0 3-1 9 9 2 线型光束感烟火灾探测器技术要求及试验方法，与GB 1 1 0 0 3-1 9 9 2 相比较，主要变化如下:1.本标准在技术要求方面参考了国际较先进的标准，修改了对线型光束感烟火灾探测器快速遮挡、慢速遮挡、在试验火条件下响应性能以及对环境适应性和耐受性的要求，增加了对光路定向相依性的要求，与国际先进标准一致;2.本标准采用了最新版本的电磁兼容国际标准，选择了适当的严酷等级，便干与国际接轨 本标准的附录A为规范性附录。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第六分技术委员会归口。本标准负责起草单位:公安部沈阳消防研究所 本标准参加起草单位:西安盛赛尔电子有限公司、沈阳消防电子设备厂。本标准主要起草人:丁宏军、张颖琼、郭春雷、杨颖、卢韶然、石谨、黄军团、张雄 飞。本标准所代替标准的历次版本发布情况为:GB 1 4 0 0 3-1 9 9 2GB 1 4 0 0 3-2 0 0 5线型光束感烟火灾探测器范 围 本标准规定了线型光束感烟火灾探测器的术语和定义、一般要求、要求和试验方法、检验规则和标 志。本标准适用于一般工业与民用建筑中安装使用的利用减光原理探测烟雾的相对部件间光路长度为1 m-1 0 0 m，且最小光路长度不大于1 0 m的线型光束感烟火灾探测器及带有探测热扰动功能的线型光束感烟火灾探测器。其他环境中安装使用的具有特殊要求的线型光束感烟火灾探测器，除特殊要求由有关标准另行规定外，亦应执行本标准2规范性 引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B 4 7 1 5点型感烟火灾探测器 G B 9 9 6 9.1 工业产品使用说明书总则 G B 1 6 8 3 8 消防电 子产品环境试验方法及严酷等级 G B 1 2 9 7 8 消防电子产品检验规则 G B/T 1 7 6 2 6.2-1 9 9 8电磁兼容试验和测量技术静电放电抗扰度试验(i d t I E C 6 1 0 0 0-4-2:1 9 9 5)G B/T 1 7 6 2 6.3-1 9 9 8电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(i d t I E C6 1 0 0 0-4-3:1 9 9 5)G B/T 1 7 6 2 6.4-1 9 9 8电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(i d t I E C6 1 0 0 0-4-4:1 9 9 5)G B/T 1 7 6 2 6.5-1 9 9 8电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(id t I E C 6 1 0 0 0-4-5:1 9 9 5)GB/T 1 7 6 2 6.6-1 9 9 8电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度(id t I E C6 1 0 0 0-4-6.1 9 9 6)3术语和定义本标 准采用下列术语和定 义:光路长度o p t i c a l p a t h l e n g t h发射器、接收器(或反光镜)间光波波阵 面传播 的距 离。3.2相对部件o p p o s e d c o mp o n e n t s线型光束感烟火灾探测器中可以决定光路长度的部件。最小光路长度mi n i mu m o p t i c a l p a t h le n g t h当由长至短改变探测器的光路长度时，能保证探测器正常工作的光路长度极限值。GB 1 4 0 0 3-2 0 0 5一般要求4.1总则 线型光束感烟火灾探测器(以下称探测器)若要符合本标准，应首先满足本章要求，然后按第 5 章规定进行试验，并满足试验要求。4.2 报势确认灯 探测器上应有红色报警确认灯。当被监视区域烟参数符合报警条件时，探测器报警确认灯应点亮，并保持至被复位。通过报警确认灯显示探测器其他工作状态时，应与火灾报警状态有明显区别。可拆卸探测器的报警确认灯可安装在探头或其底座上。确认灯点亮时在其正前方 l o m处，光照度不超过S O O I X的环境条件下，应清晰可见。4.3 辅助设备连接 探测器连接其他辅助设备(例如远程确认灯，控制继电器等)时，与辅助设备连接线的开路和短路不应影响探测器的正常工作4.4 出厂设置 除非使用特殊手段(如专用工具或密码)或破坏封条，否则探测器的出厂设置不应被改变。4.5 响应性能现场设置 探测器的响应性能如果可在探测器或在与其相连的控制和指示设备上进行现场设置，则应满足以下要求:a)当制造商声明所有设置均满足本标准的要求时，探测器在任意设置的条件下均应满足本标准 的要求，且对于现场设置应只能通过专用工具、密码或探头与底座的分离等手段实现。b)当制造商声明某一设置不满足本标准的要求时，该设置应只能通过专用工具、密码手段实现，且应在探测器上或有关文件中明确标明该项设置不能满足标准的要求4.6 防止外界物体侵入性能 探测器应能防止直径为。.9 5 mm-1.0 m m的球形物体侵入其内部。4.7 可拆卸探测器 当可拆卸探测器探头与底座分离时，应为控制和指示设备发出故障信号提供识别手段。4.8极限补偿 具有补偿功能的探测器，达到补偿极限时，探测器应向配接的控制和指示设备发出一个显示补偿达到极限的信号(可为故障信号)。4.9 控制软件要求4.9.1 总则 对于依靠软件控制而符合本标准要求的探测器，应满足4.9.2,4.9.3 和 4.94 的要求4.9.2 软件文件4.9.2.1 制造商应提交软件设计资料。资料应有充分的内容证明软件设计符合标准要求并应至少包括以下内容:a)主程序的功能描述(如流程图或结构图)，包括:各模块及其功能的主要描述;各模块相互作用的方式;程序 的全部 层次;软件与探测器硬件相互作用的方式;模块调用 的方式，包括 中断过程。存储器地址分配情况(如程序、特定数据和运行数据);软件及其版本唯一识别标识。b)c)GB 1 4 0 0 3-2 0 0 54.9.2.2 若检验需要，制造商应能提供至少包含以下内容的详细的设计文件 a)系统总体配置概况，包括所有软件和硬件部分;b)程序中每个模块的描述，包括:一 一模块名称，一一 执行任务的描述;-一 接口的描述，包括数据传输方式、有效数据的范围和验证。c)全部源代码清单，包括全局变量和局部变量、常量和注释、充分的程序流程的说明;d)设计和执行过程中使用的应用软件。4.9.3 软件设计 为确保探测器的可靠性，软件设计应满足下述要求:a)软件应为模块化结构;b)手动和自动产生数据接口的设计应禁止无效数据导致程序运行错误;c)软件设计应避免产生程序锁死。4.9.4 程序和数据的存贮4.9.4.1 满足本标准要求的程序和出厂设置等预置数据应存贮在不易丢失信息的存储器中。改变上述存储器内容应通过特殊工具或密码实现，并且不允许在探测器正常运行时进行。4.9.4.2 现场设置的数据应被存贮在探测器无外部供电情况下信息至少能保存 1 4 d 的存储器中，除非有措施在探测器电源恢复后 1h内对该数据进行恢复4.1 0 使用说明书 探测器应有相应的中文说明书。说明书的内容应满足 G B 9 9 6 9.1的要求。5 要求与试验方法51总则5.1.1 试验的大气条件 除在有关条文另有说明外，则各项试验均在下述大气条件下进行:一 一 温度:1 5 一3 5 0 C;湿度:2 5%R H一7 5%RH;-一 大气压力:8 6 k P a 1 0 6 k P a5.1.2 试验的正常监视状态 若在试验方法中要求探测器在正常监视状态下工作时，应将试样与制造商提供的的控制和指示设备连接;在有关条文中没有特殊要求时，应保证探测器的工作电压为额定工作电压，并在试验期间保持工作电压稳定。探测器的检测报告应注明试验期间探测器配接的控制和指示设备的型号、制造商等内容。5.1.3 探测器的安装 探测器应按制造商规定的正常安装方式安装。如果说明书给出多种安装方式，试验中应采用对探测器工作最不利的安装方式5.1.4 容差 除在有关条文另有说明外，各项试验数据的容差均为士5 写;环境条件参数偏差应符合 G B 1 6 8 3 8要求。5.1.5 试验样品 试验前，制造商应提供 8套探测器:.:试验前检查 探测器在试 验前 进行外观检查，应符合下述要求:GB 1 4 0 0 3-2 0 0 5表面无腐蚀、涂覆层脱落和起泡现象，无明显划伤、裂痕、毛刺等机械损伤;紧 固部位无松 动。a)切5.1.6.2 探测器在试验前应按第 4 章要求对试样进行检查，符合要求后方可进行试验。5.1.7 试验程序 探测器按表 1 规定的程序进行试验。一致性试验后，将具有最大及次最大响应阐值的探测器分别编为8和 7 号，其他探测器随机按 1 号一6 号编号。表 1序号章条试 验 项目探 测 器 编 号1234567815.2一 致 性 试 验JJ丫J丫J了J25.3热 干扰 试 验丫35.4重 复性 试 验J4沙.口遮挡快速变化试验J55.6遮 挡 慢 速 变 化 试 验J65.7电源参数波动试验J75.8光路长度相依性试验Ja5.9光路定向相依性试验Js5.1 0高温(运行)试验J1 05.1 1低温(运行)试验丫1 15.12恒 定 湿 热(运 行)试 验丫1 25.1 3恒 定 湿 热(耐 久)试 验丫1 35.1 4腐蚀试验丫1 45.1 5射 频 电 磁 场 辐 射 抗 扰 度 试验丫1 55.1 6静 电 放 电 抗 扰 度 试 验丫1 65.1 7电 快 速 瞬 变 脉 冲 群 抗 扰 度 试 验丫1 75.1 8射频场感应的传导骚扰抗扰度试验丫1 85.1 9浪涌(冲击)抗扰度试验了1 95.2 0振动(正弦)(耐久)试验J2 05.2 1碰 撞 试 验了2 15.2 2环境光线干扰试验丫2 25.2 3火灾灵敏度试验丫了5.2一致性试验5.2.1目的 检验探测器的响应阑值是否在规定范围内及响应阂值分布的一致性。5.2.2试验方法5.2.2.1 将试样的灵敏度调整为制造商规定的最大灵敏度5.2.2.2 按附录 A规定，分别测量每只试样的响应阂值，将测得的响应阂值中最小值定为A_,最大值定为A,。GB 1 4 0 0 3-2 0 0 55.2.3要 求5.2.3.1 响应阂值不应小于。.5 d B o5.2.3.2 响应阂值的比值Am,，A _不应大于 1.65.3
