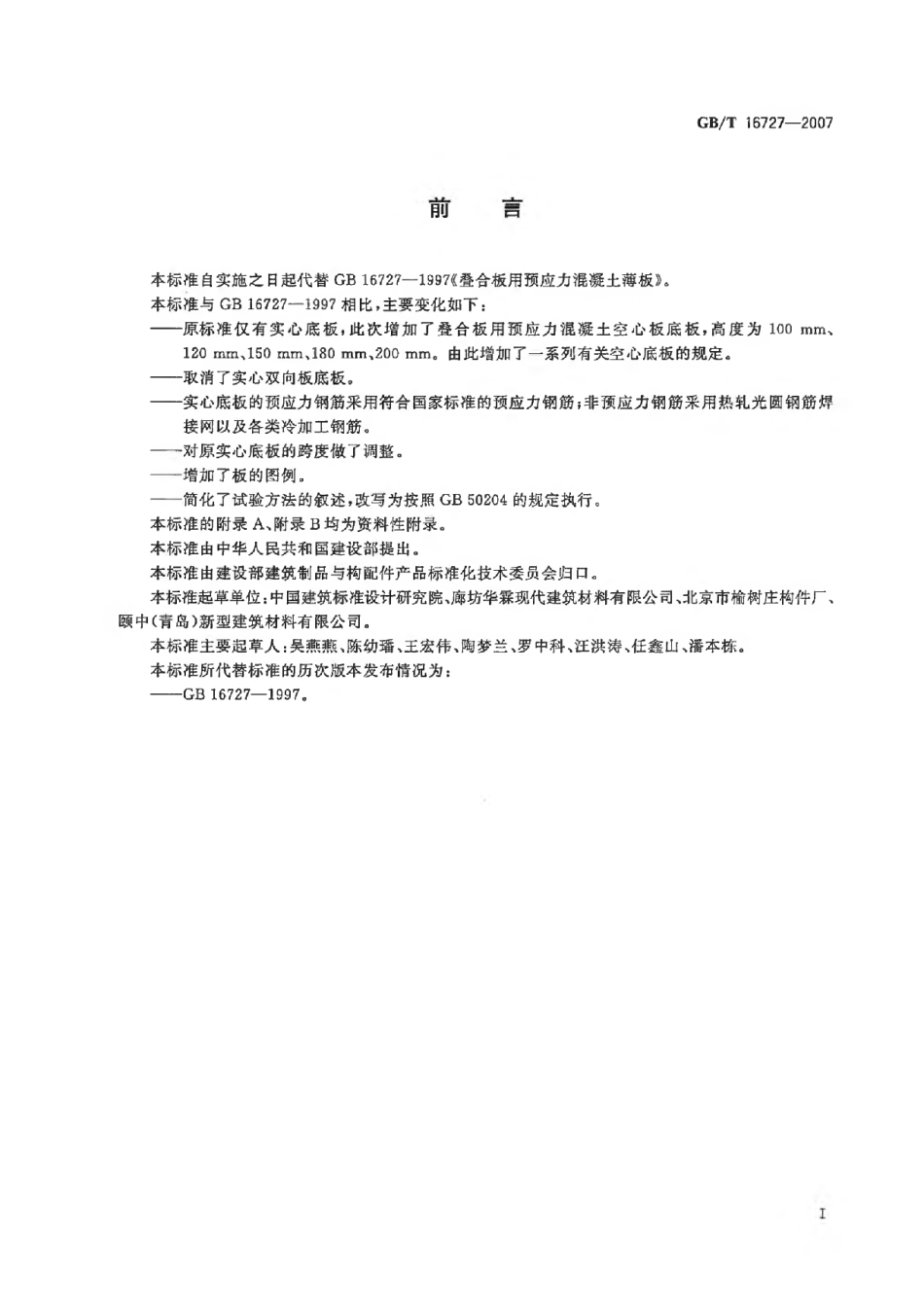

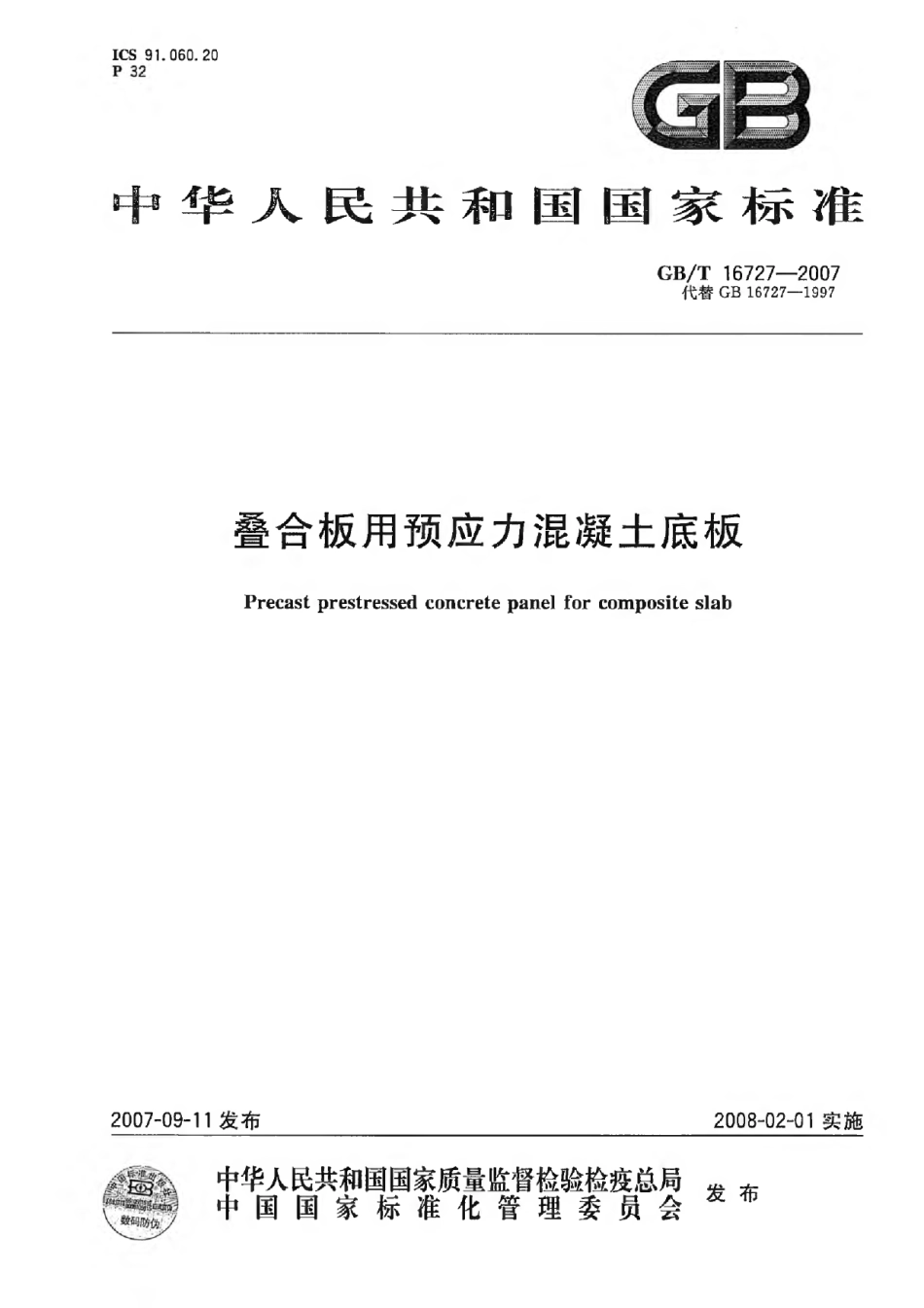

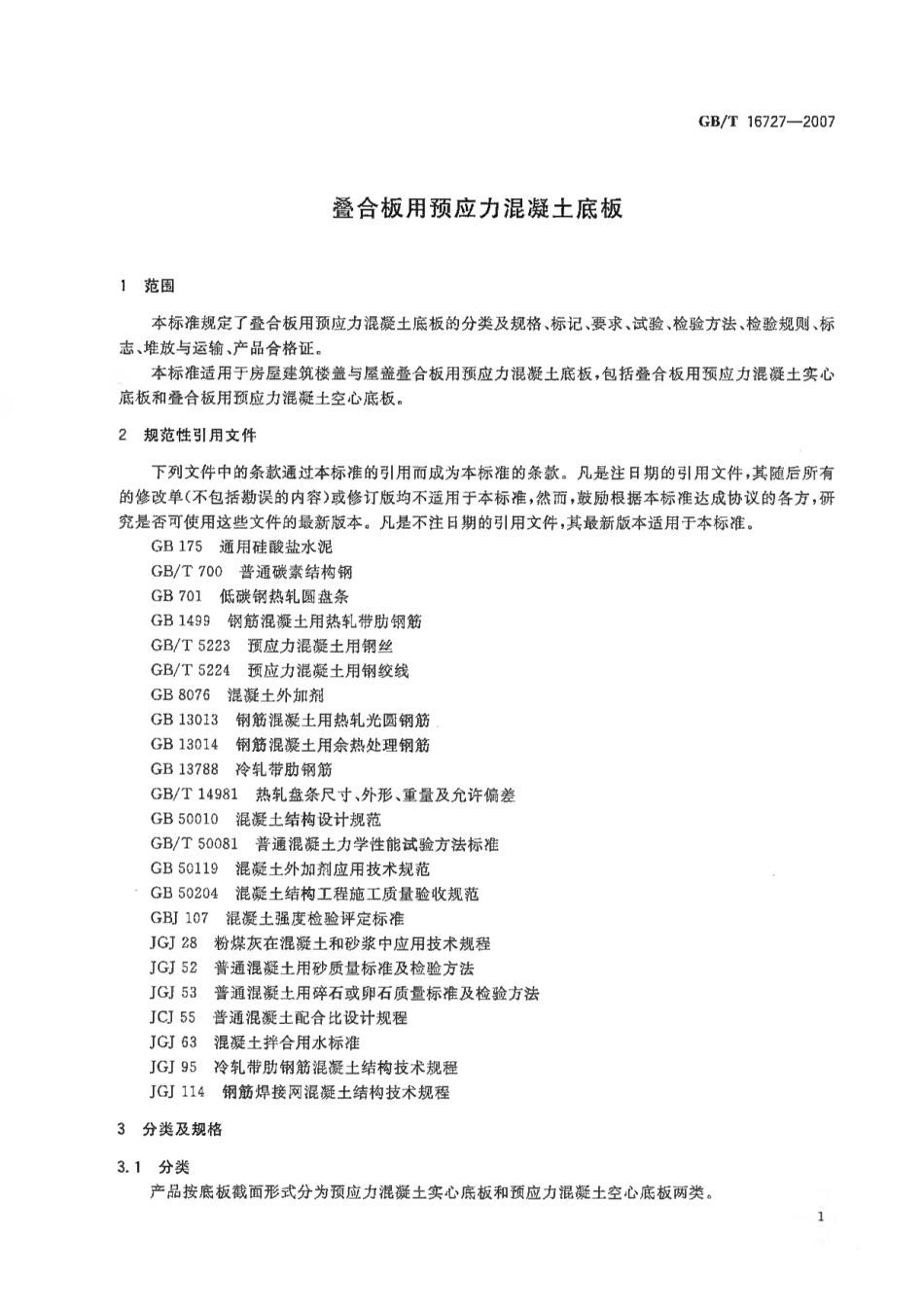

ICS 91.060.20中华人民共和国国家标准GB/T 167272007代替 GB 16727 1997叠 合 板 用 预 应 力 混 凝 土 底 板Precast prestressed concrete panel for composite slab2007-09-11 发布_2008-02-01 实施中华人民共和国国家质量监督检验检疫总局#拓 中 国 国 家 标 准 化 管 理 委 员 会&GB/T 167272007削 曰本标准自实施之日起代替GB 16727 1997 叠合板用预应力混凝土薄板 a 本标准与GB 16727 1997相比，主要变化如下：原 标准仅有实心底板，此 次增加了叠合板用预应力混凝土空心板底板，高 度 为100 mm、120 m m、150 m m、180 m m,200 m m 由此增加了一系列有关空心底板的规定。取消了实心双向板底板-实心底板的预应力钢筋采用符合国家标准的预应力钢筋；非预应力钢筋采用热轧光圆钢筋焊 接网以及各类冷加工钢筋。对原实心底板的跨度做了调整。增加了板的图例。简化了试验方法的叙述，改写为按照GB 50204的规定执行。本标准的附录A、附 录B均为资料性附录。本标准由中华人民共和国建设部提出。本标准由建设部建筑制品与构配件产品标准化技术委员会归口。本标准起草单位:中国建筑标准设计研究院、廊坊华霖现代建筑材料有限公司、北京市榆树庄构件厂、颐中（青岛）新型建筑材料有限公司。本标准主要起草人:吴燕燕、陈幼瑶、王宏伟、陶梦兰、罗中科、汪洪涛、任鑫山、潘本栋。本标准所代替标准的历次版本发布情况为：GB 16727 1997,GB/T 167272007叠合板用预应力混凝土底板1范围本标准规定了叠合板用预应力混凝土底板的分类及规格、标记、要求、试验、检验方法、检验规则、标 志、堆放与运输、产品合格证。本标准适用于房屋建筑楼盖与屋盖叠合板用预应力混凝土底板，包括叠合板用预应力混凝土实心 底板和叠合板用预应力混凝土空心底板。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方，研 究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B 1 7 5通用硅酸盐水泥G B/T 7 0 0普通碳素结构钢G B 7 0 1低碳钢热轧圆盘条GB 1 4 9 9钢筋混凝土用热轧带肋钢筋G B/T 5 2 2 3预应力混凝土用钢丝G B/T 5 2 2 4预应力混凝土用钢绞线GB 8 0 7 6混凝土外加剂GB 1 3 0 1 3钢筋混凝土用热轧光圆钢筋.GB 1 3 0 1 4钢筋混凝土用余热处理钢筋 GB 1 3 7 8 8冷乳带肋钢筋G B/T 1 4 9 8 1热轧盘条尺寸、外形、重量及允许偏差GB 5 0 0 1 0混凝土结构设计规范G B/T 5 0 0 8 1普通混凝土力学性能试验方法标准GB 5 0 1 1 9混凝土外加剂应用技术规范GB 5 0 2 0 4混凝土结构工程施工质量验收规范G B J 1 0 7混凝土强度检验评定标准J GJ 2 8粉煤灰在混凝土和砂浆中应用技术规程J GJ 5 2普通混凝土用砂质量标准及检验方法J GJ 5 3普通混凝土用碎石或卵石质量标准及检验方法JC J5 5普通混凝土配合比设计规程JG J6 3混凝土拌合用水标准J GJ 9 5冷轧带肋钢筋混凝土结构技术规程J G J1 1 4钢筋焊接网混凝土结构技术规程3分类及规格3.1分类产品按底板截面形式分为预应力混凝土实心底板和预应力混凝土空心底板两类。GB/T 167272007*4 800 m m，标志宽度为3.2规格3.2.1预应 力混凝土 实 心 底 板 厚 度应 为50 m m，标 志 长 度 为3 000 600 m m、l 200 m m。注：当标志长度小于3 600 m m的板时，为便于搬运板厚度可取40 mm。3.2.2预 应 力 混 凝 土 空 心 底 板 的 标 志 宽 度 以600 m m和1 200 m m为 主，实际需要是也可增加 500 m m、900 m m、l 000 m m、l 500 m m、l 800 m m,2 400 m m等规格。但构件厂所选用的宽度不宜多 于3种。预应力混凝土空心底板的主要规格尺寸见表1。表1预应规格尺寸-底板厚度-预应力混凝土空心底板 注：预应力钢筋类别的符号为大写英文字母，底板厚度的符号为小写英文字母，由具体设计约定。4.2标记示例示 例1:标志长度3 600 m m，标志宽度1 200 xrnn，并 以B代表预应力钢筋采用钢筋直径为5 m m的 CRB800级冷轧带肋钢筋，钢筋根数为1 5根的预应力混凝土实心底板的标记为YSD3612-B15。2GB/T 167272007示 例2:标 志 长 度7 200 m m，标 志 宽 度600 m m,并 以c代 表 底 板 厚 度180 m m,以C代表预 应力钢筋采用钢筋直径为7 m m的螺旋肋钢丝，钢 筋 根 数为6根的预应力混凝土空心底板的标记为 YKDc726-C6。5要求5.1 般要求板的设计、生产除应符合本标准的规定外，尚应符合国家现行的有关标准的规定。5.2材料 5.2.1混凝土5.2.1.1混凝土的原材料质量应分别符合GB 175 J G J 52J G J 53J G J 6 3的规定。5.2.1.2水泥宜采用强度等级不低于32.5的普通硅酸盐水泥、硅酸盐水泥，蒸汽养护时也可采用强度 等级不低于32.5的矿渣硅酸盐水泥。5.2.1.3砂子宜采用中砂，粗骨料宜采用粒径为5 mm20 m m的碎石。5.2.1.4混凝土掺用外加剂应符合0 8 50119、0 8 8076、028，经检验符合要求后方可使用。混凝土 中严禁使用含氯盐的外加剂。5.2.1.5板的混凝土强度等级不应低于C30，并应符合GB 50204、GBJ 107及J GJ 55的规定。5.2.2钢材5.2.2.1预应力钢筋宜采用冷乳带肋钢筋CRB550、消除应力低松弛螺旋肋钢丝和钢绞线，其材质和 性能应分别符合J GJ 95、G B/T 5223和G B/T 5224的规定。也可采用符合国家标准的其他种类的预应 力钢筋。5.2.2.2非预应力筋宜采用冷轧带肋钢筋CRB550、热 轧 钢 筋HPB235级 和H RB335级，其材质和性 能应分别符合 GB 13788 J G J 95、GB 13013、GB 13014 和 GB 1499,GB 50010 J G J 114 的规定。5.2.2.3吊钩应采用未经冷加工的HPB235(Q235)级钢筋制作，预埋钢板应采用Q235-B制作，其材 质应分别符合 GB 13013,GB 701、G B/T 14981 和 G B/T 700 的规定。5.2.2.4焊条应符合现行有关标准的规定。5.2.2.5钢筋、钢丝和预埋件钢材应有出厂质量证明书和进厂试验报告单，并严格按钢号、规格堆存，不得混淆，同时应防止污染和腐蚀。5.3板的构造5.3.1实心底板的预应力钢筋宜沿板宽均匀布置，其预应力钢筋中心宜设置在距底板截面中心处。5.3.2预应力主筋及非预应力筋的混凝土保护层厚度应符合GB 50010的规定，当不足时可采用增加 抹灰等保护措施。5.3.3实心底板钢筋水平净距不宜小于25 m m;空心底板不应小于15 m m，排列有困难时可釆用2根 并列。5.3.4板端伸出的预应力钢筋长度以及侧向分布筋伸出长度，应符合设计要求，不得弯折及折断。5.3.5钢筋接头位置和数量应符合GB 50204的有关规定和设计的要求。5.3.6预应力实心底板应配置横向分布筋，单位长度上分布筋的截面面积不宜小于单位宽度上受力钢 筋截面面积的15%,且不宜小于该方向板截面面积的0.1 5%;其 间 距 不 应 大 于300 m m且不宜大于 250 m m，直径不宜小于6 m m，在 板端100 m m范围内应设3道加密横向均匀布置的分布筋。分布筋应 在预应力钢筋上绑牢或预先点焊成网片再安装，点焊网片中与预应力钢筋平行的钢筋，如设计无要求 时，只需考虑维持网片不变形即可。5.3.7底板面结合用构造钢筋的设置应符合设计要求，其下半部应埋人底板混凝土内并与预应力钢筋 绑扎，上部露出板面的髙度不宜小于2/3叠合层厚度，结合筋的混凝土保护层不应小于10 mm。5.3.8吊钩的直径、数量应按设计图纸配置、最小直径不宜小于8 m m，其埋入混凝土的深度不应小于GB/T 16727200730rf(rf吊钩钢筋直径），并应焊接或棒扎在预应力钢筋上。5.3.9板上的预埋件和孔洞应按设计要求设置，洞口周边应设加强筋，洞口内的预应力钢筋可暂不切 断，叠合层混凝土浇灌时留出洞口，进行设备安装时再切除。5.4施加预应力5.4.1底板宜采用长线台座先张法或模外张拉先张法制作。5.4.2预应力筋的张拉控制应力应符合设计要求及国家现行标准有关规定。预应力筋实际建立的预 应力总值与检验规定值偏差为士 5%。5.4.3用超张拉法减少预应力筋的松!拉控制应力不应大于GB 50010的规定 张拉程序及张拉应力控制方法应 T 0 2 0 4的规定。5.4.4预应力钢筋采用镦头镦限抗拉5.4.5预 应 力 放 张 时 的 混 强 度 必 须 符 合 设if M;当设i 计 的 混 凝 土 立 方 体 抗 压 彈75%。t标准值的95%。i明确要求时，不得低于设5.4.6放张预应力时;!批相互交错地放张。:，当氣计无要求时，应对称分5.4.7锚固阶段张a)镦头夹具/pb)锥塞式、5.4.8严禁预应m5.4.9板预应力J U/.j jm3 m m 0d/M注：冷轧带肋，5.5制作5.5.1板制作过5.5.2钢筋应按5.5.3预应力钢i应力钢E具 为5 I断裂或滑腺丨:张后，板 值不宜大于滴 设 i度，应:内_miwwi i值不得超过1/5 00 差响不得大于2 5.6外观质量 5.6.1板的外观质量逆止隔;-觀_腦.:麵纖_GB 5020#的讀关规定;有效长度相对差、下料长度的相对的规定,表2外观质S项号项目i露筋主 筋、副筋2孔洞任何部位不应有3蜂窝主要受力部位不应有次要部位总面积不超过所在板面面积的1%,且每处不超过0.01 m2(实心板不应有）4裂缝板面纵向裂缝缝宽不大于0.15 mm，且缝长度总和不大于L/4,且单条不大于600 mm板面横向裂缝长度不超过板宽的1/3,且不延伸到侧边，缝宽不大于0.1 mm肋裂不应有板底裂缝不应有角裂仅允许一个角裂,且不延伸到板面4GB/T 167272007表2(续)项号项目质量要求5板端部缺陷混凝土酥松或 外伸主筋松动不应有6外表缺陷板底表面不应有板顶、板侧 表面不宜有(实心板不应有）二 一 -.一7外形缺陷 影 响 安 装 及 不 应 有,其他不宜有(实心板不应有）8外表沾污、有注1:注2:注3:注4:注5:注6:注7:注8:注9:5.6.2 板 人工粗糙i5.6.3 板 平整度的1 5.7允许板各i项号1露 筋 指 板 内 钢 筋 昆 凝 土 卜 露 的 缺 陷。孔 洞 指 混 凝 土 均 超 过 保 护 层 厚 度 的 孔 穴。蜂 窝 指 板 混 水 泥 砂 浆 而 形 成 石 子 外 露 的 缺 陷。板 端 部 辭 处 混 暴_咖_灣:參.上如工成密实音_職.w驗不在l _反上表面应|成 凸 不 小 于4 m m的 方法。j 纖:m m;对有|5顶为5 m m。对板底 去/1 1 /偏差/匪2宽度3,+5,-34角线、5L/750 且206翘曲L/7507表面平整58板底平整度4,59预应力钢筋间距510预应力钢筋在板宽方向的中心位置 与规定位置偏差 jmmMmm_麵_ _j F土强度、外观质量、允许偏差及 验规则复验座符合=502046.7底板的结,7检验规则lillS iS7.1出厂检验 7.1.1检验项目
