GB50033-2013 建筑采光设计标准.pdf

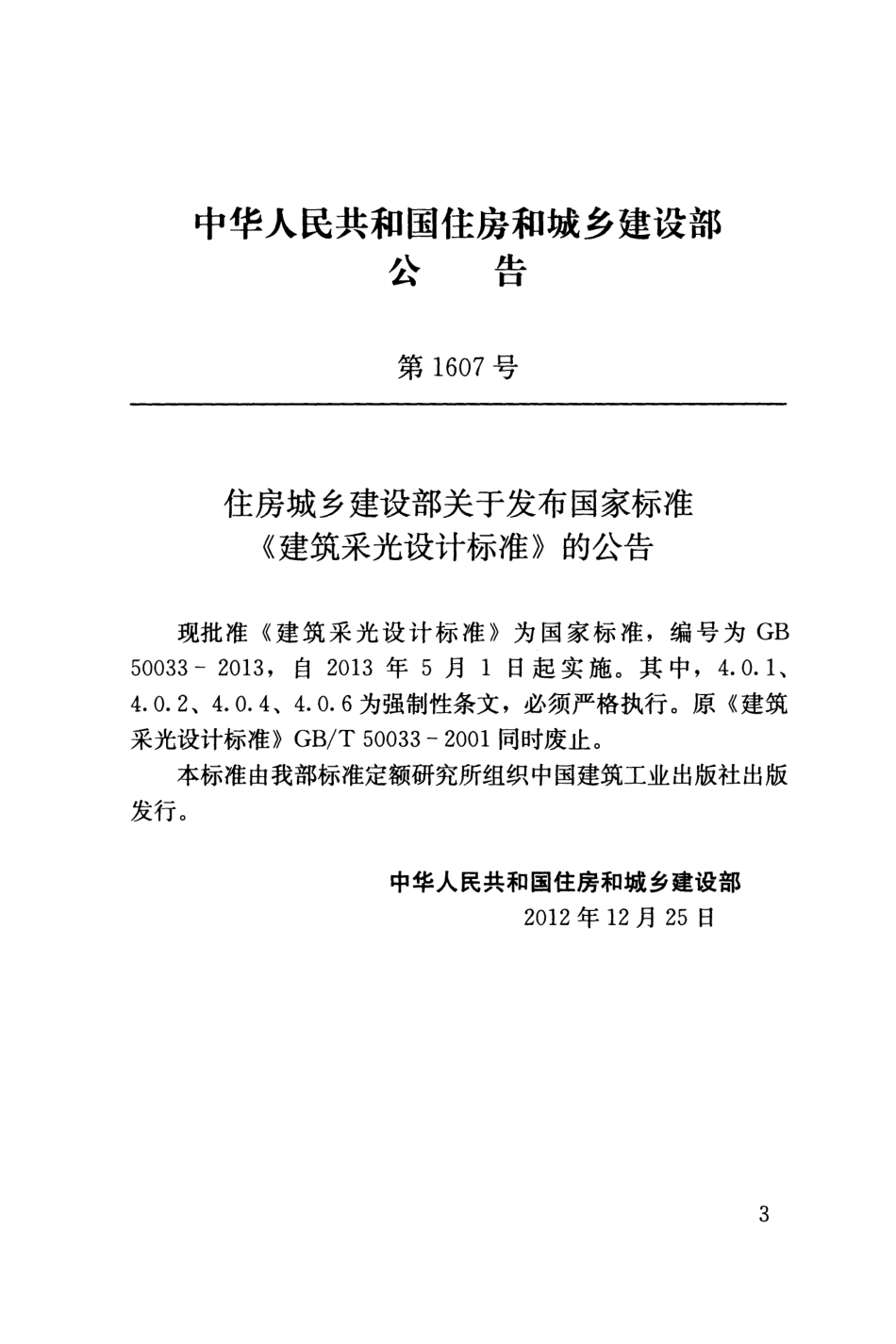

UDC 中华人民共和国国家标准Ge P GB 50033-2013 建筑采光设计标准Standard for daylighting design of buildings 2012-12-25 发布2013-05-01 买施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准建筑采光设计标准Standard for daylighting design of buildings GB 50033-2013 主编部门:中华人民共和国住房和城乡建设部批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 3 年5 月1 日中国建筑工业出版社2012北京中华人民共和国住房和城乡建设部公告第1607号住房城乡建设部关于发布国家标准建筑采光设计标准的公告现批准建筑采光设计标准为国家标准，编号为GB50033-2013，自2013年5月1日起实施。其中，4.0.1、4.0.2、4.0.4、4.0.6为强制性条文，必须严格执行。原建筑采光设计标准)GB/T 50033-2001同时废止。本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2012年12月25日3 前本标准是根据住房和城乡建设部关于印发(2009年工程建设标准规范制订、修订计划的通知)(建标2009J88)号的要求，由中国建筑科学研究院会同有关单位共同在原标准建筑采光设计标准)GBjT 50033-2001的基础上修订完成的。本标准在编制过程中，编制组经调查研究、模拟计算、实验验证，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。本标准共分为7章和5个附录，主要技术内容包括:总则、术语和符号、基本规定、采光标准值、采光质量、采光计算和采光节能等。本次修订的主要技术内容是z1.将侧面采光的评价指标采光系数最低值改为采光系数平均值;室内天然光临界照度值改为室内天然光设计照度值。2.扩展了标准的使用范围，增加了展览建筑、交通建筑和体育建筑的采光标准值。3.给出了对应于采光系数平均值的计算方法。4.新增了采光节能一章并规定了采光节能计算方法。本标准中以黑体字标志的条文为强制性条文，必须严格执行。本标准由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责具体技术内容的解释。本标准在执行过程中如有意见或建议，请寄送中国建筑科学研究院建筑环境与节能研究院(北京市北三环东路30号，邮编:100013)。4 本标准主编单位:中国建筑科学研究院本标准参编单位:中国建筑设计研究院北京市建筑设计研究院有限公司清华大学中国城市规划设计研究院中国航空规划建设发展有限公司上海市规划和国土资源管理局苏州中节能索乐图日光科技有限公司北京科博华建材有限公司北京东方风光新能源技术有限公司3M中国有限公司北京奥博泰科技有限公司本标准主要起草人员:赵建平林若慈顾均叶依谦张昕张播陈海风田峰张建平罗涛王书晓周清理康健刘志东王炜张苗民张滨本标准主要审查人员:詹庆旋邵韦平张绍纲祝昌汉宋小冬李建广殷波王晓兵杨益华沈久忍王立雄5 1 总则.2 术语和符号2.1 术语2.2 符号3 基本规定4 采光标准值目次5 采光质量.,14 6 采光计算.7 采光节能.21 附录A中国光气候分区附录B窗的不舒适眩光计算.28 附录C采光计算方法.30 附录D采光计算参数.附录E采光节能计算参数.40 本标准用词说明引用标准名录.42 附:条文说明.43 6 Contents 1 General Provisions.1 2 T erms and Symbols.2 2.1 Terms 2 2.2 Symbols.4 3 Basic Requirements.6 4 Daylighting Standard Values.8 5 Daylighting Quality.14 6 Daylighting Calculation.16 7 Daylighting Energy Saving.21 Appendix A Daylight Climate Zone of China.23 Appendix B Discomfort Glare of Windows.28 Appendix C Daylighting Calculation Method.30 Appendix D Daylighting Calculation Parameters.32 Appendix E Daylighting Energy Saving Calculation Parameters.40 Explanation of Wording in This Standard.41 List of Quoted Standards.42 Addition:Explanation of Provisions.43 7 1总则1.0.1 为了在建筑采光设计中，贯彻国家的法律法规和技术经济政策，充分利用天然光，创造良好光环境、节约能源、保护环境和构建绿色建筑，制定本标准。1.O.2本标准适用于利用天然采光的民用建筑和工业建筑的新建、改建和扩建工程的采光设计。1.O.3 建筑采光设计应做到技术先进、经济合理，有利于视觉工作和身心健康。1.O.4 建筑采光设计除应符合本标准外，尚应符合国家现行有关标准的规定。1 2 术语和符号2.1术语2.1.1 参考平面reference surface 测量或规定照度的平面。2.1.2 照度il1uminance 表面上一点的照度是人射在包含该点面元上的光通量除以该面元面积之商。2.1.3 室外照度exterior il1uminance 在天空漫射光照射下，室外元遮挡水平面上的照度。2.1.4 室内照度interior illuminance 在天空漫射光照射下，室内给定平面上某一点的照度。2.1.5 采光系数daylight factor 在室内参考平面上的一点，由直接或间接地接收来自假定和已知天空亮度分布的天空漫射光而产生的照度与同一时刻该天空半球在室外无遮挡水平面上产生的天空漫射光照度之比。2.1.6 采光系数标准值standard value of daylight factor 在规定的室外天然光设计照度下，满足视觉功能要求时的采光系数值。2.1.7 室外天然光设计照度design il1uminance of exterior daylight 室内全部利用天然光时的室外天然光最低照度。2.1.8 室内天然光照度标准值standard value of interior day light illuminance 对应于规定的室外天然光设计照度值和相应的采光系数标准值的参考平面上的照度值。2.1.9 光气候daylight climate 2 由太阳直射光、天空漫射光和地面反射光形成的天然光状况。2.1.10 年平均总照度annual average total illuminance 按全年规定时间统计的室外天然光总照度。2.1.11 光气候系数daylight climate coefficient 根据光气候特点，按年平均总照度值确定的分区系数。2.1.12 室外天然光临界照度critical illuminance of exterior daylight 室内需要全部开启人工照明时的室外天然光照度。2.1.13 采光均匀度uniformity of daylighting 参考平面上的采光系数最低值与平均值之比。2.1.14 不舒适眩光discomfort glare 在视野中由于光亮度的分布不适宜，或在空间或时间上存在着极端的亮度对比，以致引起不舒适的视觉条件。本标准中的不舒适眩光特指由窗引起的不舒适眩光。2.1.15 窗地面积比ratio of glazing to floor area 窗洞口面积与地面面积之比。对于侧面采光，应为参考平面以上的窗洞口面积。2.1.16 采光有效进深depth of daylighting zone 侧面采光时，可满足采光要求的房间进深。本标准用房间进深与参考平面至窗上沿高度的比值来表示。2.1.17 导光管采光系统tubular daylighting system 一种用来采集天然光，并经管道传输到室内，进行天然光照明的采光系统，通常由集光器、导光管和漫射器组成。2.1.18 导光管采光系统效率efficiency of the tubular dayligh-tmg system 导光管采光系统的漫射器输出光通量与集光器输入光通量之比。2.1.19 采光利用系数daylight utilization factor 被照面接受到的光通量与天窗或集光器接受到来自天空的光3 通量之比。2.1.20光热比light to solar gain ratio 材料的可见光透射比与太阳能总透射比的比值。2.1.21 透光折减系数transmitting rebate factor 透射漫射光照度与漫射光照度之比。2.2符号2.2.1 照度Ew一一室外照度;En 室内照度;Es-_室外天然光设计照度;Eq-年平均总照度;E1 室外天然光临界照度;C 采光系数，用c%)表示;K 光气候系数。2.2.2 计算系数Kc 侧面采光的窗宽系数，为窗宽度与房间宽度之比;Gc-.侧面采光的窗高系数，为窗高度与层高之比;Kj一一天窗或采光罩的井壁挡光折减系数;一一窗的总透射比;?二二导光管的采光系统效率;cu-采光利用系数;Tr二透光折减系数;。一一采光材料的透射比;r一一光热比;c 窗结构的挡光折减系数;w 窗玻璃的污染折减系数;巧室内构件的挡光折减系数;-一材料的反射比;P广一一室内各表面反射比的加权平均值;4 冉一-顶棚饰面材料的反射比;q一一墙面饰面材料的反射比;Pd一一地面饰面材料的反射比;pc一一一普通玻璃窗的反射比。2.2.3 几何特征Ap一顶棚面积FAq 墙面面积;Ad 地面面积;Ac 窗洞口面积;At 导光管的有效采光面积zAz一一室内表面总面积;dc 窗间距pDd一一窗对面遮挡物与窗的距离;Hd 窗对面遮挡物距窗中心的平均高度;hc 窗高;hs一二参考平面至窗上沿高度;hx 参考平面至窗下沿高度;l 房间的长度或侧窗采光时的开间宽度;b 房间的进深或跨度;。天空角，从窗中心点计算的垂直可见天空的角度。符号为e，单位为。5 3基本规定3.0.1 本标准应以采光系数和室内天然光照度作为采光设计的评价指标。室内某一点的采光系数c，可按下式计算:c=去叫(3.O.1)式中En一-室内照度;Ew 室外照度。3.O.2 本标准规定的采光系数标准值和室内天然光照度标准值应为参考平面上的平均值。各类场所的采光系数和室内天然光照度应符合本标准第4章的规定。3.O.3 各采光等级参考平面上的采光标准值应符合表3.O.3的规定。表3.0.3备采光等级参考平面上的采光标准值侧面采光顶部采光采光等级采光系数室内天然光采光系数室内天然光标准值照度标准值标准值照度标准值c%)Clx)c%)Clx)I 5 750 5 750 E 4 600 3 450 E 3 450 2 300 N 2 300 1 150 V 1 150 0.5 75 注:1 工业建筑参考平面取距地面1m，民用建筑取距地面0.75m，公用场所取地面。6 2 表中所列采光系数标准值适用于我国皿类光气候区，采光系数标准值是按室外设计照度值150001x制定的。3采光标准的上限值不宜高于上一采光等级的级差，采光系数值不宜高于7%。3.O.4 光气候分区应按本标准附录A确定。各光气候区的室外天然光设计照度值应按表3.o.4采用。所在地区的采光系数标准值应乘以相应地区的光气候系数K。表3.0.4光气候系数K值光气候区I E E N V K值0.85 0.90 1.00 1.10 1.20 室外天然光设计照度值E，18000 16500 15000 13500 12000(ix)3.0.5对于
