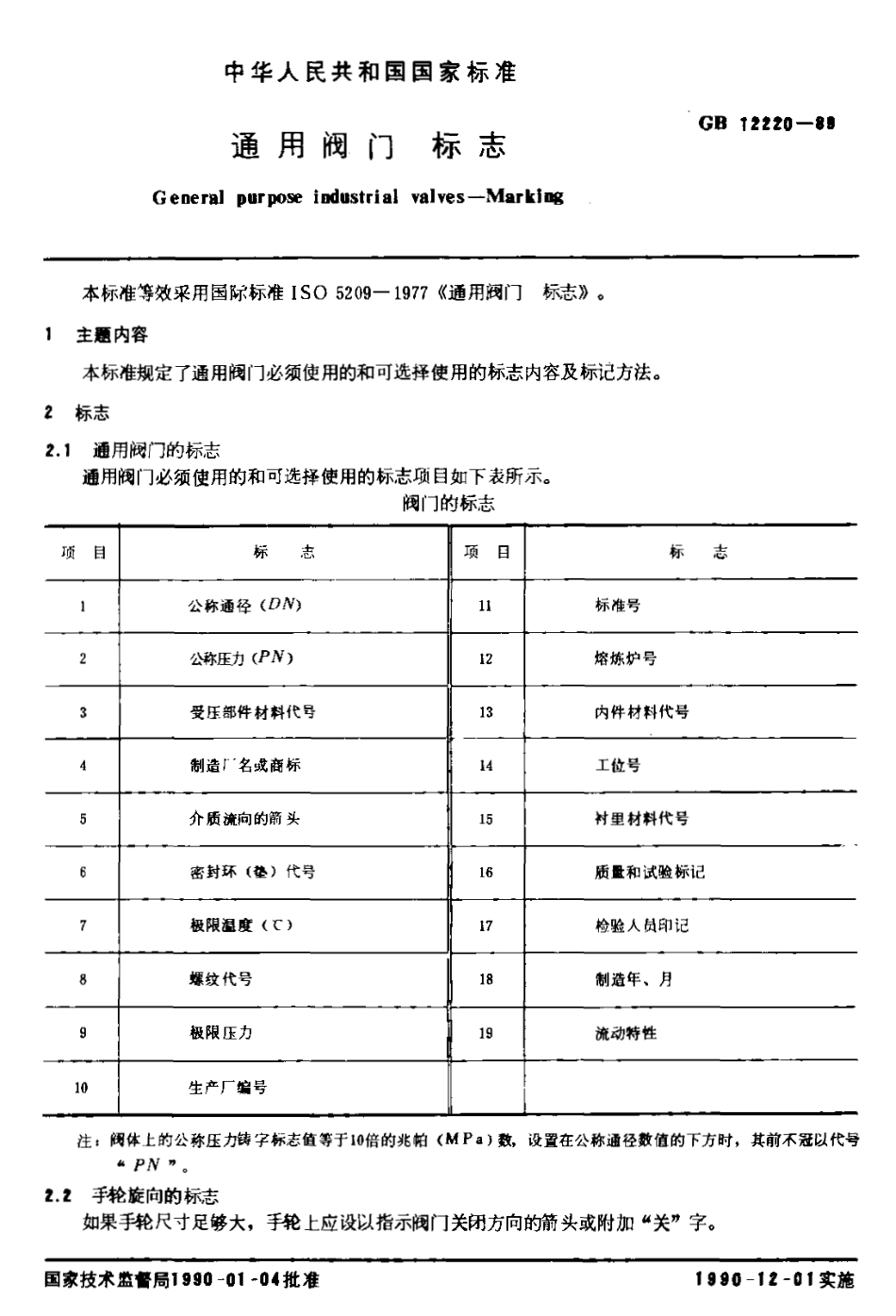

中华人民共和国国家标准GB MttO 99通 用 阀 门 标 志General purpose industrial valvesMark!i*本标准等效采用国际标准丨SO 5209-1977 通 用 阀 门 标 志。1 主题内容本标准规定了通用阀门必须使用的和可选择使用的标志内容及标记方法。2 标志2.1 通用阀门的标志通用阀门必须使用的和可选择使用的标志项目如下表所示。阀门的标志项 目标 志项 S标 志1公 称 通 径iON)1 1标准号2挪動（尸）1 2熔炼炉号3受压部件材料代号1 3内件材科代号4制造厂名戎商标1 4工位号5介质流向的箭头1 5衬里材料代号6密 封 环（垫）代号1 6质量和试验标记7极 限 温 度（r)1 7检验人员印记8螈纹代号1 8制造年、月9极限压力1 9流动特性1 0生产厂编号注 阀体上的公称压力铸字标志值等于1 0 倍的兆帕（M Pa)数，设置在公称通径数值的下方时，其前不冠以代号“尸 i V”。2.2 手轮旋向的标志如果手轮尺寸足够大，手轮上应设以指示阀门关闭方向的箭头或附加“关”字。国家技术盗督局丨9 3 0-0 1 -0 4 批准1 S 9 0-1 2-0 1 实施GB 12220 89i标记方法3,1公称通径大于或等于50tnm阀门的标志3.1.1 表 中 1 4 项是必须使用的标志，应标记在阀体上。_S.t.2 表中5 和 6 项只有当某类阔门标准中有此规定时才是必须使用的标志，它们应分别标记在阀 体及法兰上。3.1.3 如果各类阔门标准中没有特殊规定，则表中7 19项是按需选择使用的标志。当需要时，可标 记在阀体或标牌上。S.2公称通径小于50mm阀门的标志3.2.1 表中1 4 项是必须使用的标志。标记在阀体上还是标牌上，由产品设计者规定。3.2.2 表中5 19项标志的标记按3.1.2和3.1.3条规定。3.3附加标志3.3.1 在不同位置可以附加表中任何一项标志。例如：设在阀体上的任何一项标志，也可以重复设 在标牌上。3.3.2 只要附加标志不与表中标志发生混淆，可以附加其他任何标志。例如t 产品型号等。附加说明：本标准由中华人民共和国机械电子工业部提出。本标准由合肥通用机械研究所归口。本标准主要起草人洪勉成、孙赛娥、章华友。本标准自实施曰期起，JB 106 78 阀门标志与识别涂漆中的标志部分作废。
