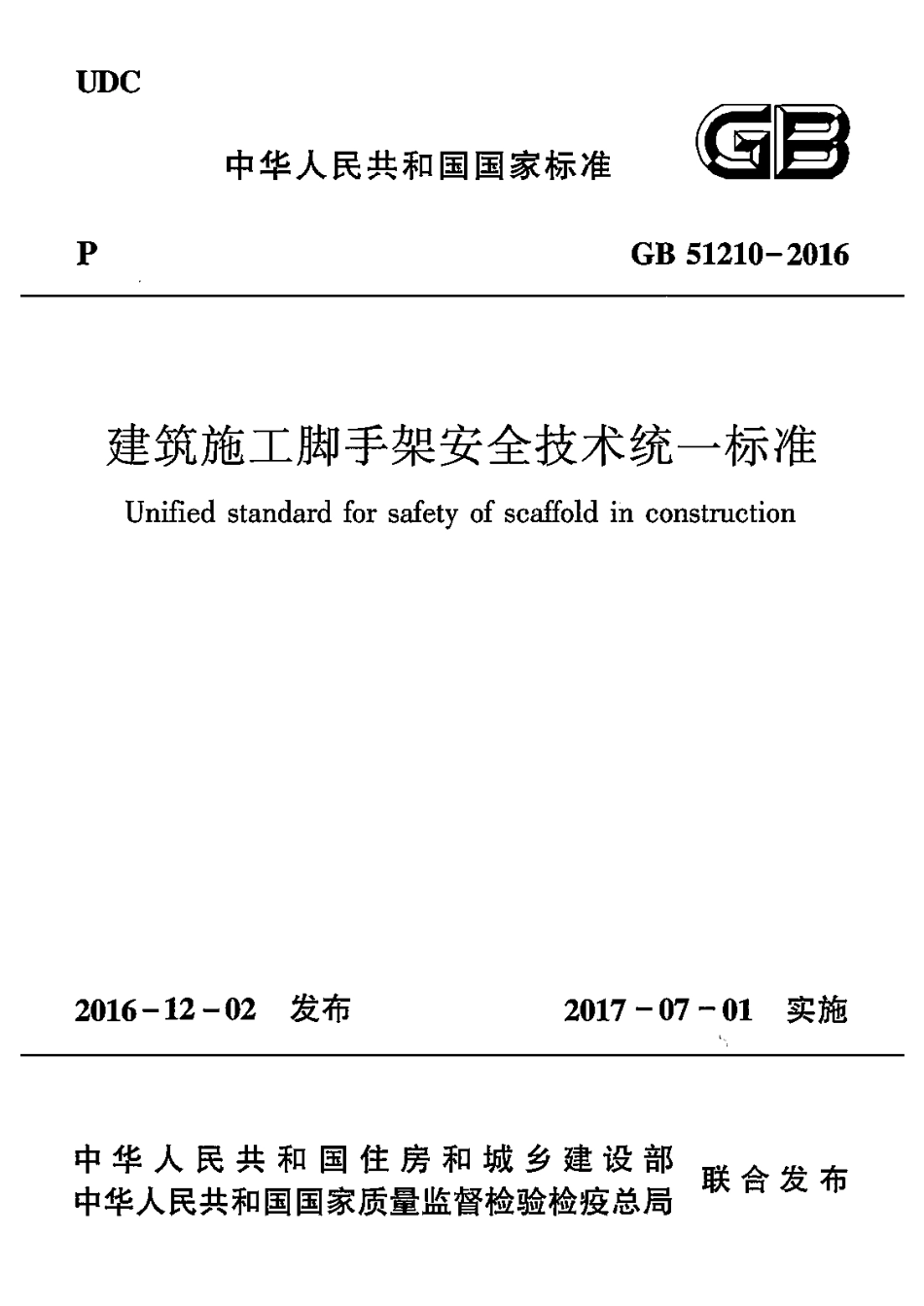

UDC 中华人民共和国国家标准GB p GB 51210-2016 建筑施工脚手架安全技术统一标准Unified standard for safety of scaffold in construction 2016-12-02 发布2017-07-01 实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检瘟总局中华人民共和国国家标准建筑施工脚手架安全技术统一标准Unified standard for safi句ofscaffold in construction GB 51210-2016 主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：20 1 7 年7 月1 日中国建筑工业出版社2016北京中华人民共和国国家标准建筑施工脚手架安全技术统一标准Unified standard for safety of scaffold in construction GB 51210-2016*中国建筑工业出版社出版、发行（北京海淀三里河路9号）各地新华书店、建筑书店经销北京红光制版公司制版北京市密东印刷有限公司印刷铃开本：8501168毫米1/32 印张：4%字数：126千字2017年7月第一版2017年7月第一次印刷定价：30.00元统一书号：15112 30040 版权所有翻印必究如有印装质量问题，可寄本社退换邮政编码100037)本社网址：http:/.en 网上书店：http:/www.china- 中华人民共和国住房和城乡建设部公告第1383号住房城乡建设部关于发布国家标准建筑施工脚手架安全技术统一标准的公告现批准建筑施工脚手架安全技术统一标准为国家标准，编号为GB51210-2016，自2017年7月1日起实施。其中，第8.3.9、9.0.5、9.0.8、11.2.1、11.2.2条为强制性条文，必须严格执行。本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2016年12月2日3 前午一一口根据住房和城乡建设部关于印发（2011年工程建设标准规范制订、修订计划的通知（建标201117号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本标准。本标准的主要技术内容是：1.总则；2.术语和符号；3.基本规定；4.材料、构配件；5.荷载；6.设计；7.结构试验与分析；8.构造要求；9.搭设与拆除；10.质量控制；11.安全管理。本标准中以黑体字标志的条文为强制性条文，必须严格执行。本标准由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑业协会负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑业协会地址：北京市海淀区中关村南大街48号丸龙商务中心A座七层，邮政编码：100081)。本标准主编单位：中国建筑业协会内蒙古兴泰建筑有限责任公司本标准参编单位：哈尔滨工业大学东南大学浙江宝业建设集团有限公司住房和城乡建设部标准定额研究所河北建设集团有限公司中铁建工集团有限公司河北建工集团有限公司通州建总集团有限公司4 抚顺中天建设（集团）有限公司浙江大学中铁六局集团有限公司中国建筑一局（集团）有限公司中建城市建设发展有限公司中国建筑科学研究院中国建筑金属结构协会建筑模板脚手架委员会中国建筑业协会建筑安全分会中国工程建设标准化协会施工安全专业委员会湖南金峰金属构件有限公司湖南高岭建设集团股份有限公司平煤神马建工集团有限公司沈阳建筑大学北京交通大学内蒙古巨华集团广东省建筑工程集团有限公司中平能化建工集团有限公司北京建科研软件技术有限公司北京安德固脚手架工程有限公司本标准主要起草人员：吴涛景万葛兴杰张有闯郭正兴韩平卓新秦春芳雷丽英高秋利安占法石卫杨亚男刘群陈红王静波王前郭群录包志钧杨煌吴长路李海洋张颖曾庆祝赵竟孙飞鹏肖于太裴健王旭辉李双宝李11i!J山温军陶冶胡傍马政袭国荣5 边疆傅伟东韩梅杰王秀兰孙计萍张岩张健王兰英徐卫星张国超李永清部栓明尉家鑫秦桂娟程淑琴史军杨庆山梁剑明邱秉达杨橡柔常鹏宋永恒马鸣王燕周文静王昭王玉恒姚新军本标准主要审查人员：杨嗣信应惠清汪道金施炳华高本礼赵玉章冯锦华陈春雷陈志华王峰孙宗辅耿洁明胡长明6 目次1 总则.2 术语和符号.2 2 1 术语.2 2 2符号.3 3 基本规定.7 3 1 一般规定.7 3 2安全等级和安全系数.7 4材料、构配件.105荷载.13 5.1 荷载的分类及标准值.13 5.2荷载组合.15 6设计.18 6 1 一般规定.18 6.2承载能力极限状态.226.3 正常使用极限状态.3 2 7结构试验与分析.34 7.1 般规定.34 7.2 架体试验与分析.36 7.3构配件试验与分析.3 7 8构造要求.3 9 8.1 一般规定.39 8.2作业脚手架.3 9 8.3 支撑脚手架.41 9 搭设与拆除.46 10 质量控制.48 7 11 安全管理.50 11.1 一般规定.50 11.2 安全要求.51附录A脚手架力学性能试验方法.53 人1构配件力学性能试验方法.53 A.2 架体结构力学性能试验方法.60 本标准用词说明.67 引用标准名录.68：条文说明.69 8 Contents 1 General Prov1s10ns.1 2 Terms and Symbols.2 2.1 Terms .2 2 2 Symbols.3 3 Basic Reqmrements.7 3.1 General Requirements.7 3.2 Safety Levels and Safety Factors .7 4 Matenals and Accessones.10 5 Load.13 5.I Load Class1f1cat1on and Normal Value.13 5 2 Load Combmat1on.15 6 Design .18 6.1 General Requ1remeots.18 6.2 Ultimate L1m1t State .22 6 3 Serviceability L1m1t State.32 7 Structure Testing and Analysis.34 7.1 General Requ1rements.34 7.2 Testmg and Analysis of Scaffold.36 7.3 Testing and Analysis of Accesrnnes.37 8 Deta1lmg Requirements.39 8.I General Req山rements.398.2 Operation Scaffold.3 9 8.3 Shonng Scaffold .41 9 lnstallat10n and Dismantlement.4 6 10 Quality Control 48 9 11 Safety Management.50 11.1 General Requirements 50 ll.2 Safety Requirements.51 Appendix A Mechanics Testing._Methods of Scaffold 53 A.I Mechanics Testing Methods of Accessories.53 A.2 Mechanics Testing Methods of Scaffold Structure 60 Explanation of Wording in This Standard.67 List of Quoted Standards .68 Addition:Explanation of Provisions.69 10 1总则1.O.I 为统一建筑施工脚手架设计、施工、使用及管理，做到技术先进、安全适用、经济合理，制定本标准。I.0.2本标准适用于房屋建筑工程和市政工程施工用脚手架的设计、施工、使用及管理。I.o.3建筑施工脚手架的设计、施工、使用及管理，除应符合本标准外，尚应符合国家现行有关标准的规定。2 术语和符号2.1术语2.1.1 脚手架scaffold 由杆件或结构单元、配件通过可靠连接而组成，能承受相应荷载，具有安全防护功能，为建筑施工提供作业条件的结构架体，包括作业脚手架和支撑脚手架。2.1.2作业脚手架operation scaffold 由杆件或结构单元、配件通过可靠连接而组成，支承于地面、建筑物上或附着于工程结构上，为建筑施工提供作业平台和安全防护的脚手架，包括以各类不同杆件构件）和节点形式构成的落地作业脚手架、悬挑脚手架、附着式升降脚手架等，简称作业架。2.1.3 支撑脚手架shoring scaffold 由杆件或结构单元、配件通过可靠连接而组成，支承于地面或结构上，可承受各种荷载，具有安全保护功能，为建筑施工提供支撑和作业平台的脚手架，包括以各类不同杆件构件）和节点形式构成的结构安装支撑脚手架、混凝土施工用模板支撑脚手架等，简称支撑架。2.1.4 封闭式作业脚手架closed operation scaffold 采用密目安全网或钢丝网等材料将外侧立面全部遮挡封闭的作业脚手架。2.1.5 敞开式支撑脚手架open operation scaffold 架体外侧立面无遮挡封闭的支撑脚手架。2.1.6 综合安全系数compositive safety factor 脚手架结构或主要构配件总的安全系数，为脚手架结构或构配件极限承载力与其设计承载力的比值。2 2.1.7几何参数标准值normal value of geometrical parameter 设计确定的几何参数公称值，或根据实测结果经统计概率分布确定的几何参数的平均值。2.1.8 架体掏造scaffold detailing 由架体杆件、结构单元、配件组成的脚手架结构形式、连接方式及其相互关系。2.1.9脚手架结构试验scaffold structure test 通过施加荷载的检验方法评定脚手架结构或主要构配件力学性能的试验。2.1.10脚手架足尺结构试验scaffold model test 采用与实际使用脚手架典型结构单元尺寸大小及构造相同的原型样本所进行的脚手架结构性能试验。2.1.11 脚手架单元结构试验scaffoldunit structure test 采用与工程所用的脚手架相同的材料、构配件按特定构造要求搭设的试验架体所进行的脚手架结构试验。2.2:f守2.2.1 荷载、荷载效应口，.Fk 永久荷载、可变荷载的荷载标准值；F1 脚手架立杆由No1k以外的其他永久荷载产生的轴向力标准值总和；N,连墙件杆件由风荷载及其他作用产生的轴向力设计值；N，。一连墙件约束作业脚手架的平面外变形所产生的轴向力设计值；:E Nq1k 脚手架立杆由施工荷载产生的轴向力标准值总和；:E Nq2k一脚手架立杆由其他可变荷载产生的轴向力标准值总和；Nru，一一脚手架杆件连接节点的承载力设计值；Nm,1一一连墙件与作业脚手架、连墙件与建筑结构连接的抗拉（压）承载力设计值；Nw 支撑脚手架立杆在风荷载作用下的最大附加轴向力标准值，N、vLd连墙件杆件由风荷载产生的轴向力设计值；p 脚手架立杆基础底面的平均压力设计值，4 pk一一脚手架立杆基础底面的平均压力标准值，q咄二一风线荷载标准值；R,脚手架结构或构配件的抗力设计值，R.，一一脚手架结构、构配件力学性能试验所得承载力极限值；u.支撑脚手架风荷载标准值；Wmk一一一竖向封闭栏杆（模板）的风荷载标准值；Wk一一风荷载标准值；四。一一基本风压值；连墙件杆件应力值；永久荷载标准组合作用下脚手架结构或构配件的最大变形值。2.2.2材料、构件物理性能和抗力f，一一修正后的地基承载力特征值；fm；一一试件的强度实测值；J,.mio 一试件的最小强度值；f，一一材料、杆件的抗拉、抗压和抗弯强度设计值；fk 材料、构配件的抗拉、抗压和抗弯强度标准值；fm 试件的强度平均值；s
