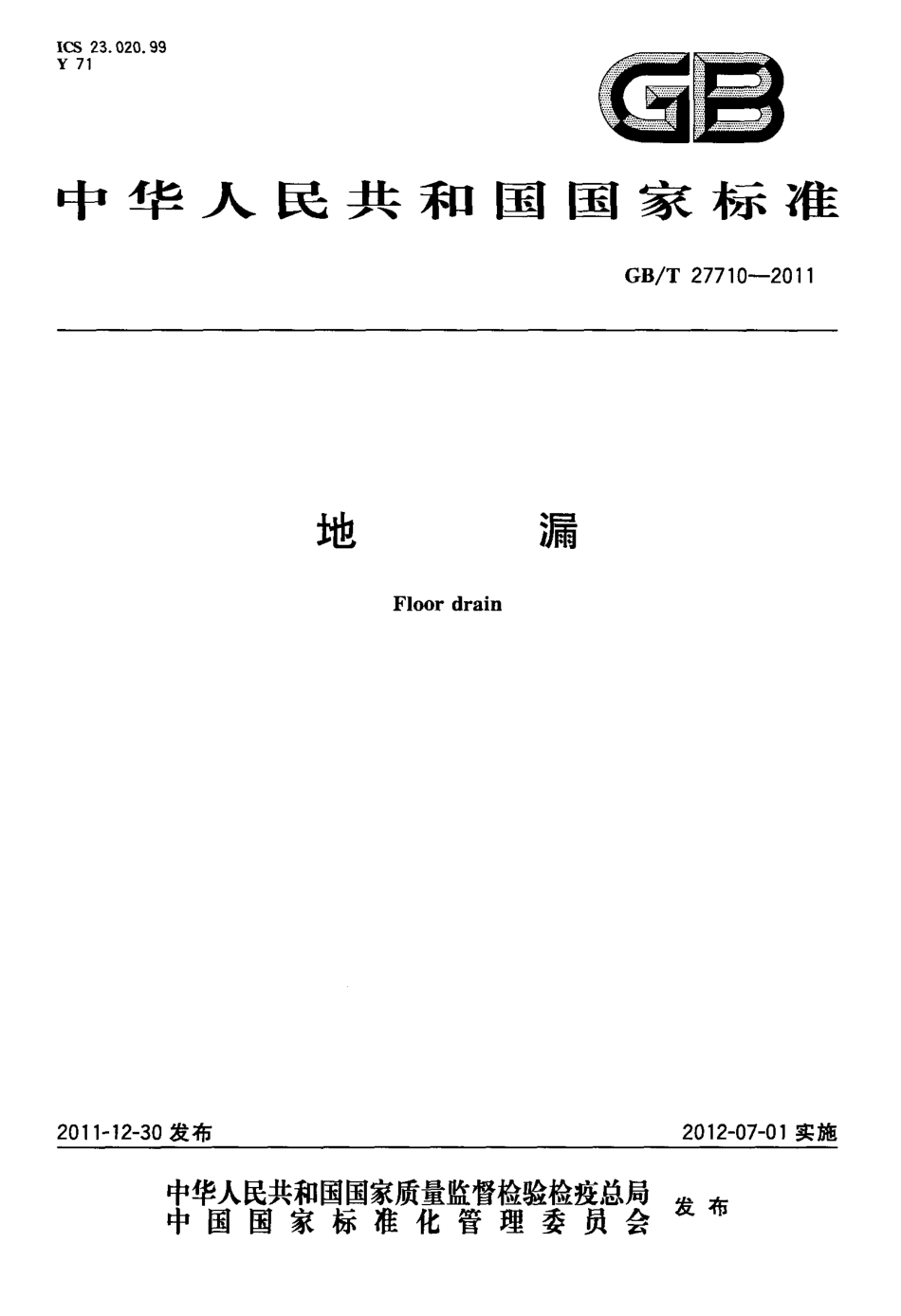

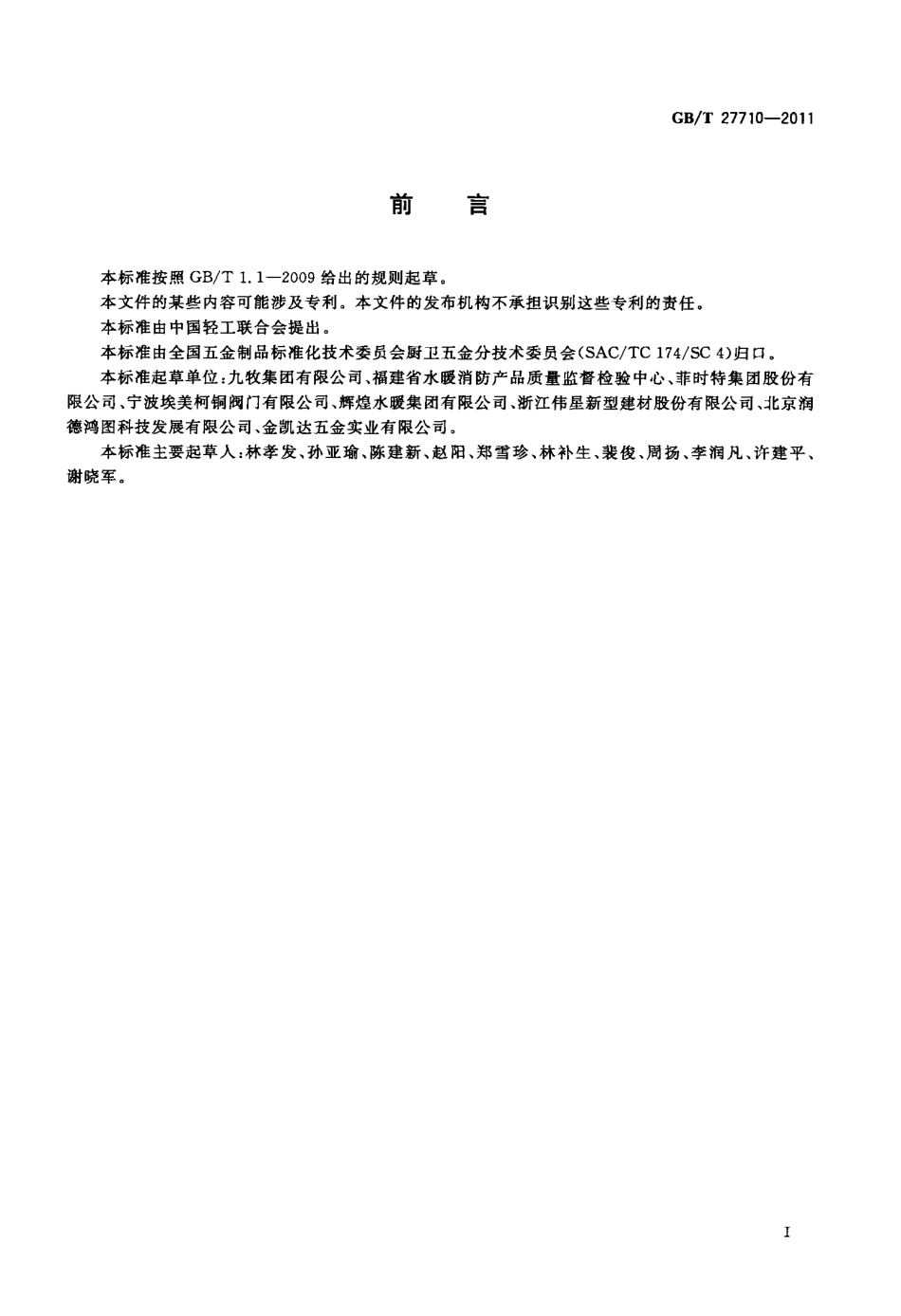

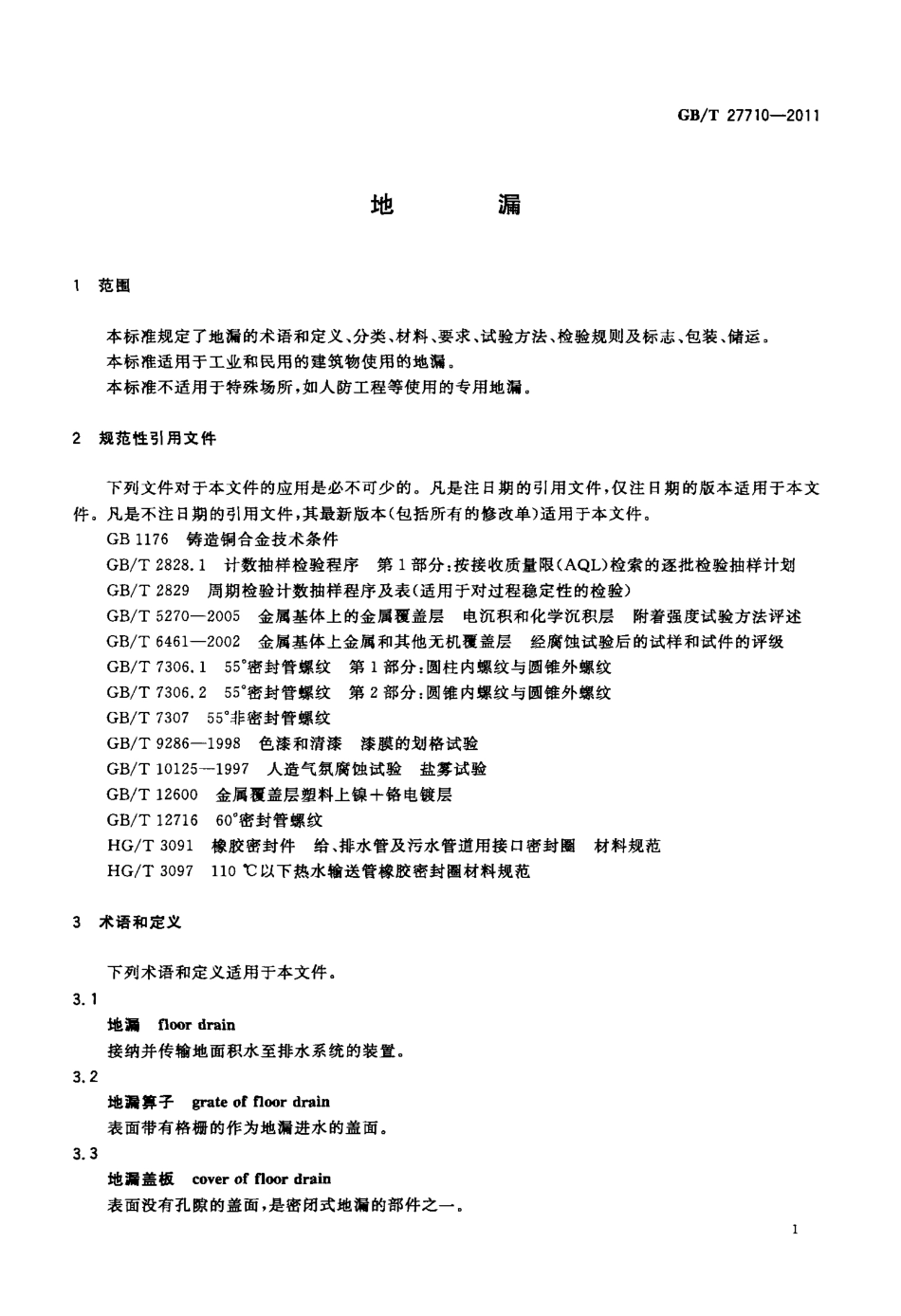

I C S2 3 0 2 0 9 9Y7 1a 雷中华人民共和国国家标准G B T2 7 7 1 0 2 0 1 12 0 1 1 1 2-3 0 发布地F l e e rd r a i n漏2 0 1 2-0 7-0 1 实施宰瞀髁鬻瓣警糌瞥星发布中国国家标准化管理委员会促1 9刖吾G B T2 7 7 1 0 2 0”本标准按照G B T1 1 2 0 0 9 给出的规则起草。本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国轻工联合会提出。本标准由全国五金制品标准化技术委员会厨卫五金分技术委员会(S A C T C1 7 4 S C4)归日。本标准起草单位：九收集团有限公司、福建省水暖消防产品质量监督检验中心、菲时特集团股份有限公司、宁波埃美柯铜阀门有限公司、辉煌水暖集团有限公司、浙江伟星新型建材股份有限公司、北京润德鸿图科技发展有限公司、金凯达五金实业有限公司。本标准主要起草人：林孝发、孙亚瑜、陈建新、赵阳、郑雪珍、林补生、裴俊、周扬、李润凡、许建平、谢晓军。1 范围地漏G B T2 7 7 1 0 2 0 11本标准规定了地漏的术语和定义、分类、材料、要求、试验方法、检验规则及标志、包装、储运。本标准适用于工业和民用的建筑物使用的地漏。本标准不适用于特殊场所，如人防工程等使用的专用地漏。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B1 1 7 6 铸造铜合金技术条件G B T2 8 2 8 1 计数抽样检验程序第1 部分：按接收质量限(A Q L)检索的逐批检验抽样计划G B T2 8 2 9 周期检验计数抽样程序及表(适用于对过程稳定性的检验)G B T5 2 7 0-2 0 0 5 金属基体上的金属覆盖层电沉积和化学沉积层附着强度试验方法评述G B T6 4 6 1-2 0 0 2 金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级G B T7 3 0 6 15 5。密封管螺纹第l 部分：圆柱内螺纹与圆锥外螺纹G B T7 3 0 6 25 5。密封管螺纹第2 部分：圆锥内螺纹与圆锥外螺纹G B T7 3 0 75 5。非密封管螺纹G B T9 2 8 6-1 9 9 8色漆和清漆漆膜的划格试验G B T1 0 1 2 5 1 9 9 7 人造气氛腐蚀试验盐雾试验G B T1 2 6 0 0 金属覆盖层塑料上镍+铬电镀层G B T1 2 7 1 66 0。密封管螺纹H G T3 0 9 1 橡胶密封件给、排水管及污水管道用接口密封圈材料规范H G T3 0 9 71 1 0 以下热水输送管橡胶密封圈材料规范3 术语和定义3 13 23 3下列术语和定义适用于本文件。地漏f l o o rd r a i n接纳并传输地面积水至排水系统的装置。地磊算子g r a t eo ff l o o rd r a i n表面带有格栅的作为地漏进水的盖面。地漏盖板c o v e ro ff l o o rd r a i n表面没有孔隙的盖面，是密闭式地漏的部件之一。G B T2 7 7 1 0-2 0 1 13 43 53 63 73 83 93 1 03 1 13 1 23 1 33 1 43 1 5水封t r a ps e a l在装置中有一定深度的u 型或V 型水体中具有防止排水管道系统中气体泄露功能的水体。水封深度t r a ps e a ld e p t h在使用状态中，地漏中存水的初始最高水面到水封下端面之间的垂直距离。水封式地漏f l o o rd r a i nw i t hs e a l一种充水后在其内部形成水封的地漏。机械密封式地漏m e c h a n i c a ls e a lf l o o rd r a i n一种依靠机械构造来达到密封功能的地漏。混合密封式地漏b l e n ds e a lf l o o rd r a i n一种兼有机械式密封和水封式密封功能的地漏。直通式地漏s t r a i g h tf l o o rd r a i n没有任何阻止排水管道内气体返溢构造的地漏。密闭式地漏m a n u a lf l o o rd r a i n带有排水时可打开、不需排水时可密闭的盖板的地漏。侧墙式地漏s i d e d r a i nf l o o rd r a i n算子为垂直方向安装且具有侧向接纳并排除地面积水功能的地漏。带网框式地漏f l o o rd r a i nw i t hf i l t e r带有可拦截杂物并可取出清洁的网框的地漏。防溢式地渭s p i l l-p r o o ff l o o rd r a i n具有防止废水在排放时冒溢出地面，同时兼可防止排水管道系统中的废水返溢至地面功能的地漏。多通道式地漏m u l t i-c h a n n e lf l o o rd r a i n具有多个人水通道，既能接纳地面排水，又可接纳多个器具排水的地漏。直埋式地漏e m b e d d e df l o o rd r a i n安装在垫层且排出管不穿越楼层的地漏。4 分类4 1 分类和代号4 1 1 按密封形式分为水封地漏、机械密封地漏、混合密封地漏和其他。代号见表1。2表1G B T2 7 7 1 0 2 0 1 1密封形式水封式地漏机械密封式地漏混合密封式地蒲其他l代号SJHQ4 1 2 按使用功能或安装形式分为直通式地漏、侧墙式地漏、密闭式地漏、带网框式地漏、防溢式地漏、多通道式地漏、直埋式地漏和其他。代号见表2。表2l 使用功能或直通式侧墙式密闭式带网框式防滥式多通道式直埋式其他l 安装形式地漏地漏地漏地漏地漏地漏地漏I代号Z TC QM BW KF YD TZ MQ T5 材料5 1 铸造铜件材质应符合G B1 1 7 6 的要求，允许使用保证产品性能及环保的其他材料制造。5 2 橡胶应符合H G T3 0 9 1 和H G T3 0 9 7 的规定，塑料材质应符合本标准使用要求。5 3 产品表面应进行防腐蚀处理或采用不易腐蚀的材料制造。6 要求6 1 外观6 1 1 铸件表面不应有明显的砂眼、缩孔、裂纹和气孔等缺陷。6 1 2 塑料件表面不应有明显的填料斑、波纹、溢料、缩痕、翘曲和熔接痕等缺陷。6 1 3 电镀表面光泽均匀，不应有脱皮、龟裂、烧焦、露底、剥落、黑斑及明显的麻点等缺陷。6 2 耐腐蚀性能涂、镀层按G B T1 0 1 2 5-1 9 9 7 进行2 4h 乙酸盐雾试验后，应不低于G B T6 4 6 1-2 0 0 2 规定的9级要求。6 3 附着强度性能产品外表面涂、镀层经附着力试验后。不应出现起皮或脱落现象。6 4 加工与装配6 4 1 连接口尺寸6 4 1 1产品的承口中部平均内径和承口深度、承口壁厚(如图A 6 所示位置)等应符合相对应的规定，地漏的构造参见附录A。6 4 1 2 管螺纹连接尺寸应符合G B T7 3 0 6 1 或G B T7 3 0 6 2 或G B T7 3 0 7 或G B T1 2 7 1 6 的规定。6 4 2 滤网孔径或孔宽宜不大于6m m。带网框地漏应便于拆洗滤网。6 4 3 地漏算子的孔径或孔宽宜为不大于8m m。3G B T2 7 7 1 0 2 0 1 16 4 4 水封地漏的水封深度应不小于5 0m m。6 4 5 有调节地漏上表面高度功能的地漏可调节高度应不小于2 0m m，并应有调节后的固定措施。6 4 6 防水翼环应在本体上，最小宽度应不小于1 5r n n l，翼环位置距地漏最低调节面宜为(2 0 士1)m m。6 4 7 多通道式地漏接口尺寸和方位应便于连接器具接管，进口中心线位置应高于水封面。6 4 8 侧墙式地漏的构造应满足：a)地漏底边低于进水口底部的高度不小于1 5m m；b)距地面2 0m m 高度内算子的过水断面不小于排出E l 断面的7 5。6 4 9 直埋式地漏总高度不宜大于2 5 0m m。6 5 使用性能6 5 1 承载能力地漏算子或地漏盖板承载(O 7 5 士0 0 0 5 1 k N 的载荷(3 0 士2 1S 后，应无变形、裂纹等现象。6 5 2 耐压性能本体构造应有足够强度，承受(0 2 4-0 0 1)M P a 水压，保持(3 0 士2 1S 后本体应无泄漏、无变形。5 5 3 密闭性能密闭式地漏和机械密封式地漏不排水时，其密闭性应能承受(o 0 4 土0 0 0 1)M P a 水压条件下1 0m i n 4-5 0s 无水溢出。6 5 4 防返溢性能有防返溢功能的地漏应能防止返溢水通过箅子溢至地面，防返溢部件应灵活无卡阻。其性能应符合在(o 0 4 土0 0 0 1)M P a 水压条件下，保持(3 0 士2)r a i n 不返溢。6 5 5 排水流量地漏排水流量应符合表3 的规定。表3地漏承l：J 内径尺寸用于卫生器具排水用于地面排水m mL sL sj 4 0O 1 60 54 0 5 00 35 0 7 50 47 5 1 0 00 5注：有多个承1：3 的地漏(如多通道式地漏)，按其相应功能的最大尺寸的一个承口来计算。6 5 6 自清能力不可拆卸清洗的水封地漏的自清能力应能达到9 0 以上；可拆卸清洗的水封地漏的自清能力应能达到8 0 以上。46 5 7 冷热循环G B T2 7 7 1 0 2 0 1 1产品进行冷热循环试验后，应无变形、无裂纹和无渗漏，符合6 5 2 的规定；密闭式地漏还应符合6 5 3 的规定。6 5 8 水封稳定性地漏达到水封深度时，在排水口处施加真空度为(o 4 0 0 1)1 0-3M P a 的气压，并持续1 0s 时，地漏中的水封剩余深度应不小于2 0m m。6 5 9 寿命机械密封式地漏和混合密封式地漏进行3 i 0 次寿命测试后，动作应灵活、无卡阻，符合6 5 2 要求，密闭式地漏还应符合6 5 3 规定。7 试验方法7 1 外观产品外观质量缺陷检验采用目测法。目测距离为5 0 0m m，照度不低于3 0 0I x。7 2 耐腐蚀性涂、镀层按G B T1 0 1 2 5-1 9 9 7 进行2 4h 酸性盐雾试验后，按G B T6 4 6 1-2 0 0 2 规定的方法进行评价。7 3 附着强度性能7 3 1 产品喷涂表面按G B T9 2 8 6-1 9 9 8 进行网格试验，观察表面涂层有无剥离现象。7 3 2 金属基体上的金属覆盖层按G B T5 2 7 0-2 0 0 5 进行试验，观察表面镀层有无剥离现象。7 3 3 塑料基体上的金属覆盖层按G B T1 2 6 0 0 使用条件号3 的热循环试验方法进行试验。7 4 加工与装配7 4 1 尺寸按符合要求的相应方法进行测量。7 4 2 螺纹精度用相应精度等级的螺纹量规测定。7 4 3 水封深度用最小分度值为0 5m m 的计量器具测量地漏中存水湾的最高水面到水封下端面之间的垂直距离。7 4 4 调节高度用最小分度值为1 0m m 的钢直尺测量地漏最大调节高度。7 4 5 防水翼环用最小分度值为1 0m m 的钢直尺测量防水翼环宽度和距地漏最低调节面的距离。7 4 6 多通道式地漏的进口接管位置切开本体，用最小分度值为0 0 2 m m 的游标卡尺测量，确认进水口(连接器具部位)的中心线位置和存水湾的最高水面位置，并作标记，然后比较两位置的高低。允许使用符合要求的测量方法进行检测。7 4 7 侧墙式地漏构造7 4 7 1 地漏底边落底高度地漏呈安装使用状态，用最小分度值为o 0 2m m 的游标卡尺测量进水口算子底边与地漏底边的5G B T2 7 7 1 0 2 0 1 1距离。7 4 7 2 排水过水断面用最小分度值为0 0 2m m 的游标卡尺测量箅子在距离地面高度2 0m m 范围内的水平方向的孔隙尺寸，计算进水口的过水面积；再测量排出管的直径，计算排出口的截
