GB51210-2016建筑施工脚手架安全技术统一标准.pdf

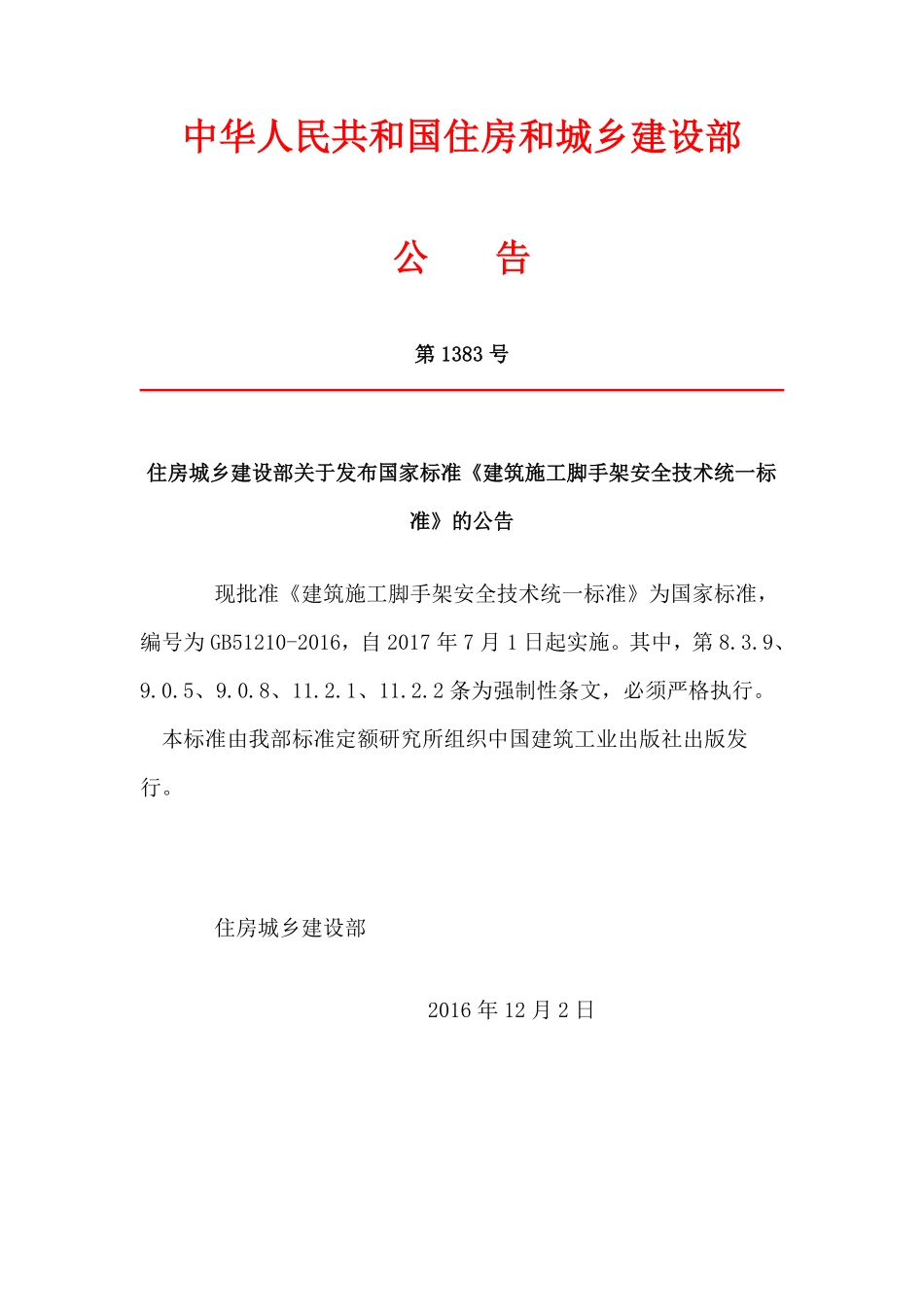

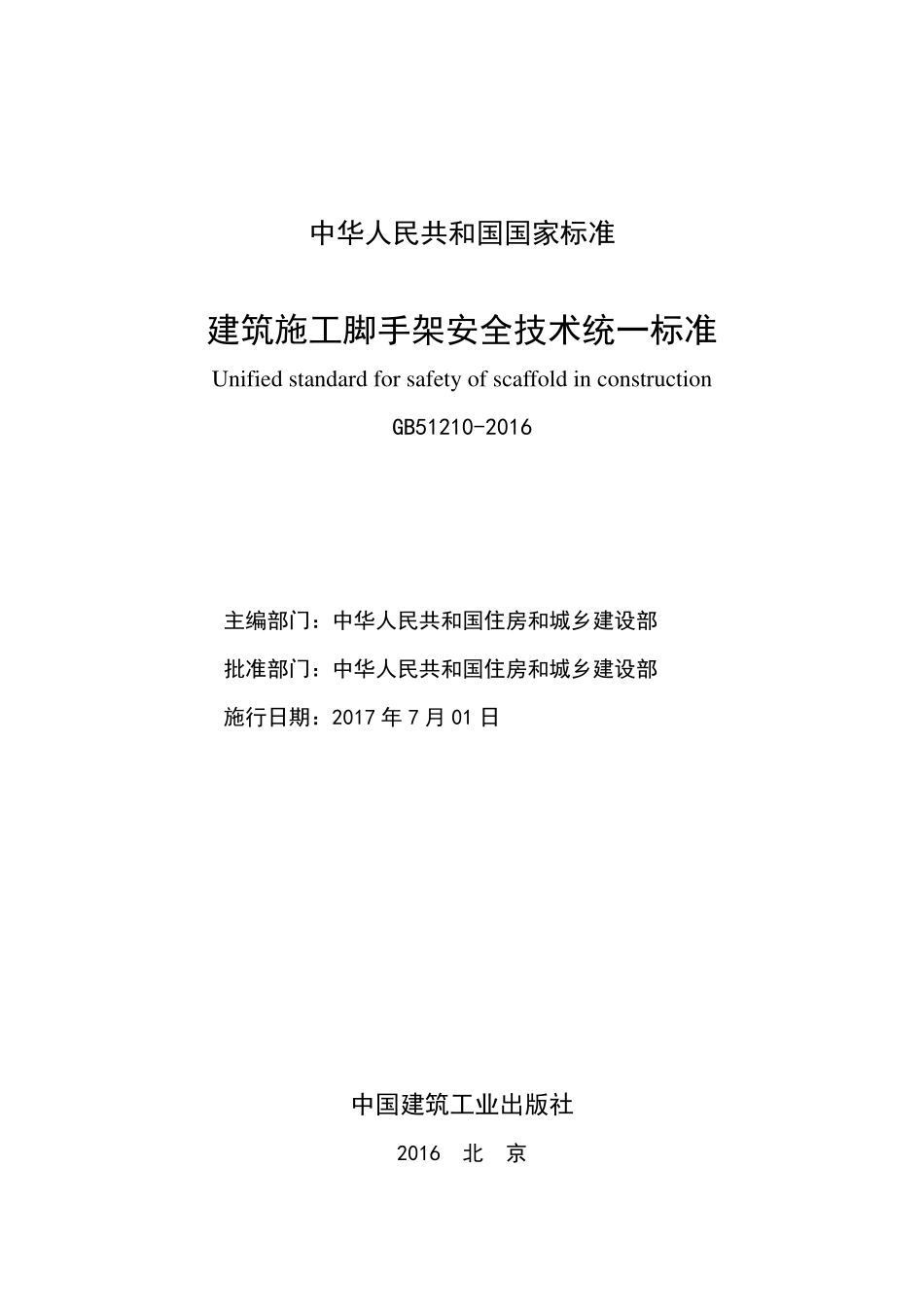

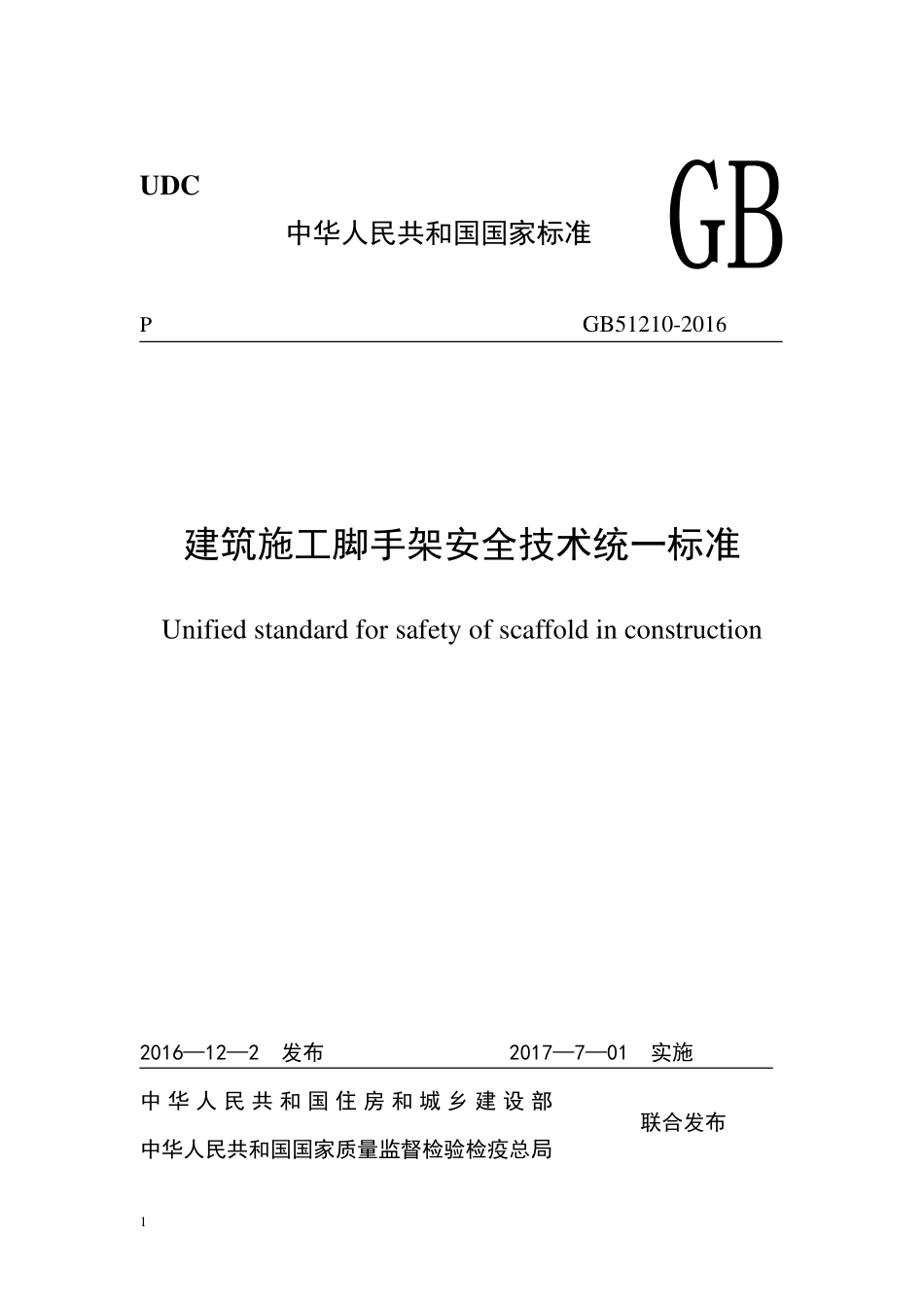

中华人民共和国住房和城乡建设部中华人民共和国住房和城乡建设部 公公 告 告 第 1383 号第 1383 号 住房城乡建设部关于发布国家标准建筑施工脚手架安全技术统一标准的公告 住房城乡建设部关于发布国家标准建筑施工脚手架安全技术统一标准的公告 现批准建筑施工脚手架安全技术统一标准为国家标准，编号为 GB51210-2016，自 2017 年 7 月 1 日起实施。其中，第 8.3.9、9.0.5、9.0.8、11.2.1、11.2.2 条为强制性条文，必须严格执行。本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。住房城乡建设部 2016 年 12 月 2 日 1 UDC 中华人民共和国国家标准 P GB51210-2016 建筑施工脚手架安全技术统一标准 Unified standard for safety of scaffold in construction 2016122 发布 2017701 实施 中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部 中华人民共和国国家质量监督检验检疫总局联合发布 中华人民共和国国家标准 建筑施工脚手架安全技术统一标准 Unified standard for safety of scaffold in construction GB51210-2016 主编部门：中华人民共和国住房和城乡建设部 批准部门：中华人民共和国住房和城乡建设部 施行日期：2017 年 7 月 01 日 中国建筑工业出版社 2016 北 京 前 言 根据住房和城乡建设部关于印发的通知（建标201117 号）的要求。标准编制组经广泛调查研究，认真总结实践经验，参考有关国外标准和国外先进经验，并在广泛征求意见的基础上，编制了本标准。本标准的主要技术内容是：1 总则；2 术语和符号；3 基本规定；4 材料、构配件；5 荷载；6 设计；7 结构实验与分析；8 构造；9 搭设与拆除；10 质量控制；11 安全管理。本标准中以黑体字标志的条文为强制性条文，必须严格执行。本标准由住房和城乡建设部负责管理和对强制性条文的解释，由住房和城乡建设部负责日常管理，由中国建筑业协会负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑业协会（地址：北京市海淀区中关村南大街48 号九龙商务中心 A 座七层，邮政编码：100081）。本标准主编单位：中国建筑业协会 内蒙古兴泰建筑有限责任公司 本标准参编单位：哈尔滨工业大学 东南大学 浙江宝业建设集团有限公司 住房和城乡建设部标准定额研究所 河北建设集团有限公司 中铁建工集团有限公司 河北建工集团有限公司 通州建总集团有限公司 抚顺中天建设（集团）有限公司 浙江大学 中铁六局 中国建筑一局（集团）有限公司 中建城市建设发展有限公司 中国建筑科学研究院 中国建筑金属结构协会建筑模板脚手架委员会 中国建筑业协会安全分会 中国工程建设标准化协会施工安全专业委员会 湖南金峰金属构件有限公司 湖南高岭建设集团股份有限公司 平煤神马建工集团有限公司 沈阳建筑大学 北京交通大学 内蒙古巨华集团 广东省建筑工程集团有限公司 中平能化建工集团有限公司 北京建科研软件技术有限公司 北京安德固脚手架工程公司 本标准主要起草人员：吴 涛 景 万 葛兴杰 张有闻 郭正兴 韩 平 卓 新 秦春芳 雷丽英 高秋利 安占法 石 卫 杨亚男 刘 群 陈 红 王静波 王 喆 郭群录 包志钧 杨 煜 吴长路 李海洋 张 颖 曽庆祝 赵 竟 孙飞鹏 肖于太 裴 健 王旭辉 李双宝 李勤山 温 军 陶 冶 胡 锷 马 政 裘国荣 边 疆 傅伟东 韩艳杰 王秀兰 孙计萍 张 岩 张 健 王兰英 徐卫星 张国超 李永清 郅栓明 尉家鑫 秦桂娟 程淑琴 史 军 杨庆山 梁剑明 邱秉达 杨棣柔 常 鹏 宋永恒 马 鸣 王 燕 周文静 王 昭 王玉恒 姚新军 本标准主要审查人员：杨嗣信 应惠清 汪道金 施炳华 高本礼 赵玉章 冯锦华 陈春雷 陈志华 王 峰 孙宗辅 耿洁明 胡长明 目目 次次 1 总则1 2 术语和符号2 2.1 术语2 2.2 符号3 3 基本规定7 3.1 基本要求7 3.2 安全等级和安全系数7 4 材料、构配件9 5 荷载12 5.1 荷载的分类及标准值12 5.2 荷载组合14 6 设计16 6.1 一般规定16 6.2 承载能力极限状态19 6.3 正常使用极限状态27 7 结构试验与分析28 7.1 一般规定28 7.2 架体试验与分析30 7.3 构配件试验与分析31 8 构造要求33 8.1 一般规定33 8.2 作业脚手架33 8.3 支撑脚手架35 9 搭设与拆除39 10 质量控制41 11 安全管理43 11.1 一般规定 43 11.2 安全要求 43 附录 A 脚手架力学性能试验方法 45 A.1 构配件力学性能试验方法45 A.2 架体结构力学性能试验方法50 本标准用词说明 55 引用标准名录 56 附：条文说明57 Contents 1 General Provisions 1 2 Terms and Symbols2 2.1 Terms 2 2.2 Symbols 3 3 Basic Rules 7 3.1 Basic Requirements7 3.2 Safety Levels and Safety Factors7 4 Materials and Accessories 9 5 Loads 12 5.1 Loads Classification and Normal Values 12 5.2 Loads Combinations 14 6 Design 16 6.1 General Requirements16 6.2 Ultimate Limit States 19 6.3 Serviceability Limit States 27 7 Structure Testing and Analysis 28 7.1 General Requirements28 7.2 Testing and Analysis of Scaffold 30 7.3 Testing and Analysis of Accessories 31 8 Detailing Requirements 33 8.1 General Requirements33 8.2 Operation Scaffold 33 8.3 Shoring Scaffold 35 9 Installation and Dismantlement 39 10 Quality Control41 11 Safety Management 43 11.1 General Requirements 43 11.2 Safety Requirements43 Appendix A Mechanics Testing Methods of Scaffold 45 A.1 Mechanics Testing Methods of Accessories 45 A.2 Mechanics Testing Methods of Scaffold Structure 50 Explanation of Wording in This Standard 55 List of Quoted Standards 56 Addition：Explanation of Provisions 57 1 总则 1.0.1 为统一建筑施工脚手架设计、施工、使用及管理，做到技术先进、安全适用、经济合理，制定本标准。1.0.2 本标准适用于建筑工程和市政工程施工用脚手架的设计、施工、使用及管理。1.0.3 建筑施工脚手架的设计、施工、使用及管理，除应符合本标准外，尚应符合国家现行有关标准的规定。2 术语和符号 2.1 术语 2.1.1 脚手架 scaffold 由杆件或结构单元、配件通过可靠连接而组成，能承受相应荷载，具有安全防护功能，为建筑施工提供作业条件的结构架体，包括作业脚手架和支撑脚手架。2.1.2 作业脚手架 operation scaffold 由杆件或结构单元、配件通过可靠连接而组成，支承于地面、建筑物上或附着于工程结构上，为建筑施工提供作业平台和安全防护的脚手架；包括以各类不同杆件（构件）和节点形式构成的落地作业脚手架、悬挑脚手架、附着式升降脚手架等。简称作业架。2.1.3 支撑脚手架 shoring scaffold 由杆件或结构单元、配件通过可靠连接而组成，支承于地面或结构上，可承受各种荷载，具有安全保护功能，为建筑施工提供支撑和作业平台的脚手架；包括以各类不同杆件（构件）和节点形式构成的结构安装支撑脚手架、混凝土施工用模板支撑脚手架等。简称支撑架。2.1.4 封闭式作业脚手架 closed operation scaffold 采用密目安全网或钢丝网等材料将外侧立面全部遮挡封闭的作业脚手架。2.1.5 敞开式支撑脚手架 open operation scaffold 架体外侧立面无遮挡封闭的支撑脚手架。2.1.6 综合安全系数 compositive safety factor 脚手架结构或主要构配件总的安全系数，为脚手架结构或构配件极限承载力与其设计承载力的比值。2.1.7 几何参数标准值 normal values of geometrical parameters 设计确定的几何参数公称值，或根据实测结果经统计概率分布确定的几何参数的平均值。2.1.8 架体构造 scaffold detailing 由架体杆件、结构单元、配件组成的脚手架结构形式、连接方式及其相互关系。2.1.9 脚手架结构试验 scaffold structure test 通过施加荷载的检验方法评定脚手架结构或主要构配件力学性能的试验。2.1.10 脚手架足尺结构试验 scaffold model test 采用与实际使用脚手架典型结构单元尺寸大小及构造相同的原型样本所进行的脚手架结构性能试验。2.1.11 脚手架单元结构试验 scaffold unit structure test 采用与工程所用的脚手架相同的材料、构配件按特定构造要求搭设的试验架体所进行的脚手架结构试验。2.2 符号 2.2.1 荷载、荷载效应 kF永久荷载、可变荷载的荷载标准值；JdF 作用于脚手架杆件连接节点的荷载设计值；WkF风荷载作用在作业层围挡（含模板）计算单元上产生的水平力标准值；JkG 支撑脚手架计算单元上集中堆放的物料自重标准值；k1g均匀分布的架体面荷载自重标准值；k2g均匀分布的架体上部的模板等物料面荷载自重标准值；dM 脚手架受弯杆件弯矩设计值；kGM受弯杆件由永久荷载产生的弯矩标准值；OM 脚手架的倾覆力矩设计值；OkM支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值；QkM脚手架受弯杆件由可变荷载产生的弯矩标准值总和；rM脚手架的抗倾覆力矩设计值；WdM脚手架立杆由风荷载产生的弯矩设计值；WkM脚手架立杆由风荷载产生的弯矩标准值；adN 脚手架结构或构配件的荷载设计值；cdN 永久荷载、可变荷载的荷载设计值；dN 脚手架立杆轴向力设计值；kGN脚手架立杆由永久荷载产生的轴向力标准值；Gk1N立杆由结构件及附件自重产生的轴向力标准值总和；Gk2N立杆由Gk1N以外的其他永久荷载产生的轴向力标准值总和；LdN连墙件杆件由风荷载及其他作用对产生的轴向力设计值；0N 由于连墙件约束作业脚手架的平面外变形所产生的轴向力设计值；Qk1N立杆由施工荷载产生的轴向力标准值总和；2QkN立杆由其他可变荷载产生的轴向力标准值总和；RJdN脚手架杆件连接节点的承载力设计值；RLdN连墙件与作业脚手架、连墙件与建筑结构连接的抗拉（压）承载力设计值；WfkN支撑脚手架立杆由风荷载产生的最大附加轴力标准值；WLdN连墙件杆件由风荷载产生的轴向力设计值；P 脚手架立杆基础底面的平均压力设计值；kP脚手架立杆基础底面的平均压力标准值；Wkq风线荷载标准值；dR
